fedya_valkiДата: Суббота, 16.01.2021, 22:49 | Сообщение # 226
Генералиссимус
Группа: Пользователи
Сообщений: 2286
Награды: 7
Репутация: 18
Статус: Offline
Цитата Andrew ()
Вы  4 и 20 кгц хотите.
6 и 18 было бы самое тО!
Цитата Andrew ()
А вы не задумались какую АЧХ формировать в этом случае?
Точно также, как и в усилителях НЧ-ЗЧ, а там от 20Гц до 20кГц - это уже стандарт давно, и легко делается, +/-0,1dB. И Вы в Кроте применяете же на входе опер не с 100кГц единичного усиления, а 10МГц, так что на плоскую АЧХ там хватит всего, и усиления, и стабильности, и фазы.
Цитата Andrew ()
И как катушку сбалансировать на этих частотах
Так же, как Вы балансировали катушку на Крота DFX, а там 5 и 15кГц, насколько я помню.
Цитата Andrew ()
И еще интересно чего вы собираетесь искать на 4 кГц.?
Сверхглубокие медяки, которые не обнаружили асечники с тёрочниками!
А в Деусе какая самая низкая частота? По-памяти 4кГц, а всего аж 4 частоты, и нет проблем ни с балансом, ни со всем остальным! И цепей компенсации баланса на схеме нету, в меню тоже.
Цитата Блукач ()
а на двух других белый экран
Это хорошо, научитесь цели распознавать по звуку, как в аналоговых приборах!!! biggrin

БлукачДата: Воскресенье, 17.01.2021, 09:22 | Сообщение # 227
Генерал-майор
Группа: Пользователи
Сообщений: 396
Награды: 1
Репутация: 3
Статус: Offline
Цитата Andrew ()
Вы вроде видео обещали , хоть какое...)
так снега по сиськи, шо там снимать. Если хотите квартирное кино то я уж не знаю, до меня все снято кротом про и даже на копе. А в хате кроме дальности по воздуху и показать нечего, так этим кого удивишь.

Добавлено (17.01.2021, 16:57)
---------------------------------------------
Ну что, поставил кондер 8.2 на 100 нан а 8.1 так и остался на 68 нан. Верхняя частота 17 кгц согласно кондеру на 0.068 так и осталась, баланс около 200мВ. Нижняя частота согласно кондеру 0.1 устаканилась на 11 кгц с балансом около 2800 который автоматом был сведен до 250 и так и оставлено.  Пока бросаю как есть, устал.

Зато понял работу мосфета тх что при переключении частоты на него затвор поступает мизерное напряжение с команды 4 ноги процессора, которое задействует сток через который на исток замыкается  конденсатор 8.2 в паралель к 8.1, паралельное подключение которых и дает нижнюю частоту. Если на затвор напруга не поступает то сток исток закрыты и работает высокая частота с конденсатора 8.1 подключенного напрямую. Как то так понял себе а верно ли не знаю, по науке не поясню.

Сообщение отредактировал Блукач - Воскресенье, 17.01.2021, 14:25

melanДата: Пятница, 26.02.2021, 15:34 | Сообщение # 228
Сержант
Группа: Пользователи
Сообщений: 20
Награды: 0
Репутация: 0
Статус: Offline
Всем доброго здравия, вот тоже решил спаять Крот ПРО. Плата версии V03is. Поделитесь плиз сборочной докой на эту плату, а именно списком деталей.

TCBДата: Пятница, 26.02.2021, 17:07 | Сообщение # 229
Генералиссимус
Группа: Модераторы
Сообщений: 1894
Награды: 7
Репутация: 54
Статус: Offline
Цитата melan ()
Плата версии V03is. Поделитесь плиз сборочной докой на эту плату, а именно списком деталей.
Есть монтажка с подписанными элементами. Списка деталей не делал. По номиналам деталей - смотрите актуальную схему на главной странице, ну и смотрите рекомендации по форуму...
Прикрепления: 7544638.doc (138.5 Kb)


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

MakidonskyДата: Четверг, 11.03.2021, 16:40 | Сообщение # 230
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
Здравствуйте!
Помогите пожалуйста в сборке Крота Про.
Плату готовую покупал у автора,катушку заказал у мастера,сегодня получил и подключил и никакой реакции.
Распиновка:
1)Rx
2)GND A
3)спаян со вторым.
4)Tx2 с жёлтым конденсатором
5)Tx1

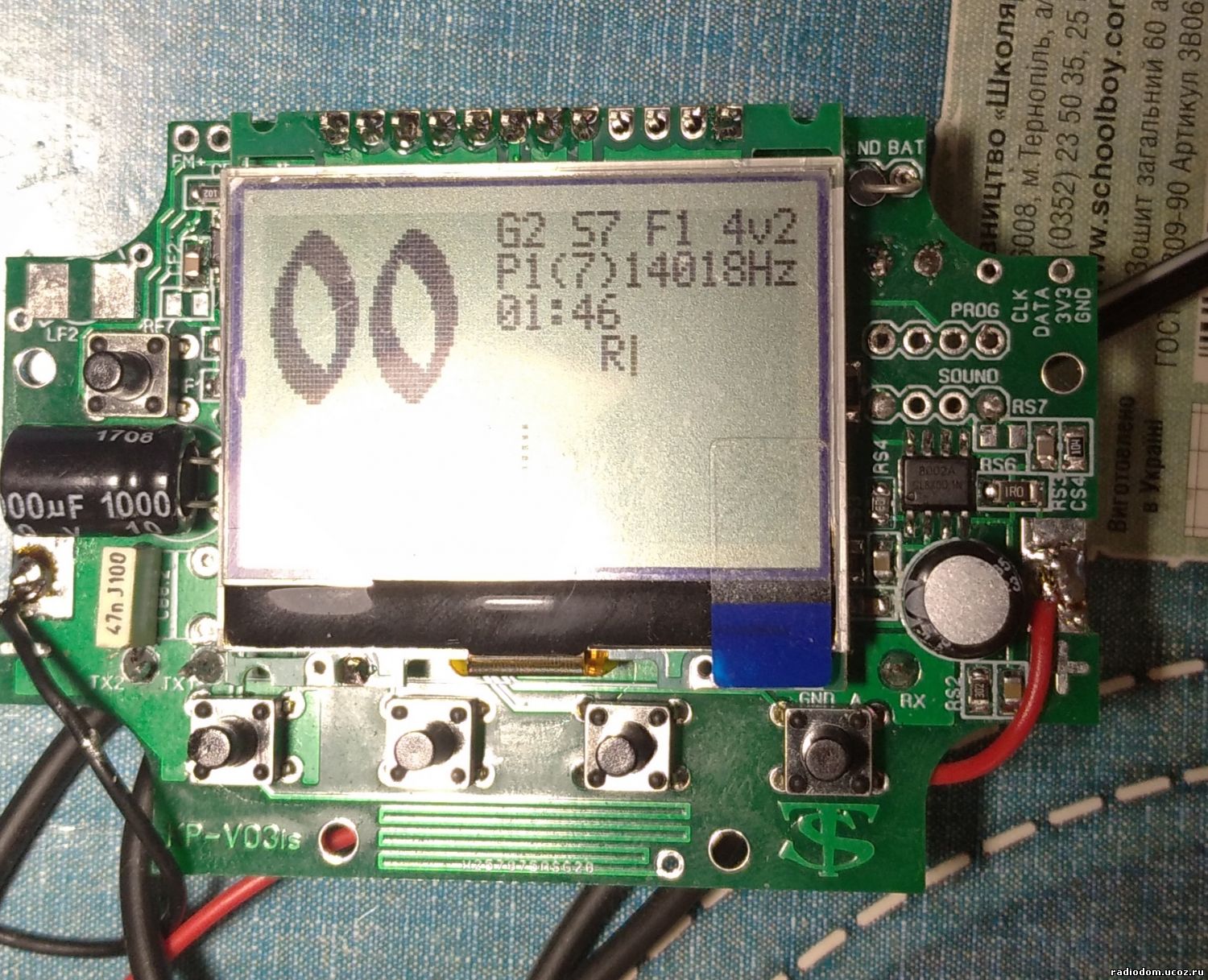

Прикрепления: 3991071.jpg (363.1 Kb)

шукачДата: Четверг, 11.03.2021, 17:20 | Сообщение # 231
Генерал-майор
Группа: Пользователи
Сообщений: 271
Награды: 2
Репутация: 2
Статус: Offline
Makidonsky, Заказуй зібраний і налаштований пристрій.
Розпакував,включив і працюєш!!!
Читай інструкцію,налаштовуй,просто підключить цього мало....
Є відео налаштування,переглянь.
Будуть питання пиши...


Сообщение отредактировал шукач - Четверг, 11.03.2021, 19:27

TCBДата: Четверг, 11.03.2021, 17:20 | Сообщение # 232
Генералиссимус
Группа: Модераторы
Сообщений: 1894
Награды: 7
Репутация: 54
Статус: Offline
Цитата Makidonsky ()
Tx2 с жёлтым конденсатором
Не понятно о чем это...
Сделайте фото как у Вас там все подключено.


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

MakidonskyДата: Четверг, 11.03.2021, 19:55 | Сообщение # 233
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
шукач, TCB,
Спасибо,пока что понял в чём моя ошибка,буду пробовать.

MakidonskyДата: Пятница, 12.03.2021, 22:03 | Сообщение # 234
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
Добрый вечер!
Собрал блок,получилось 2 частоты :15 и 19 кГц.
Отстроил фэрритом и баланс частоты
Но дальность по воздуху 15 см максимум.
Возможно кто подскажет как поднять чуйку.
Прикрепления: 4466384.jpg (141.3 Kb)

MakidonskyДата: Пятница, 12.03.2021, 22:05 | Сообщение # 235
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline

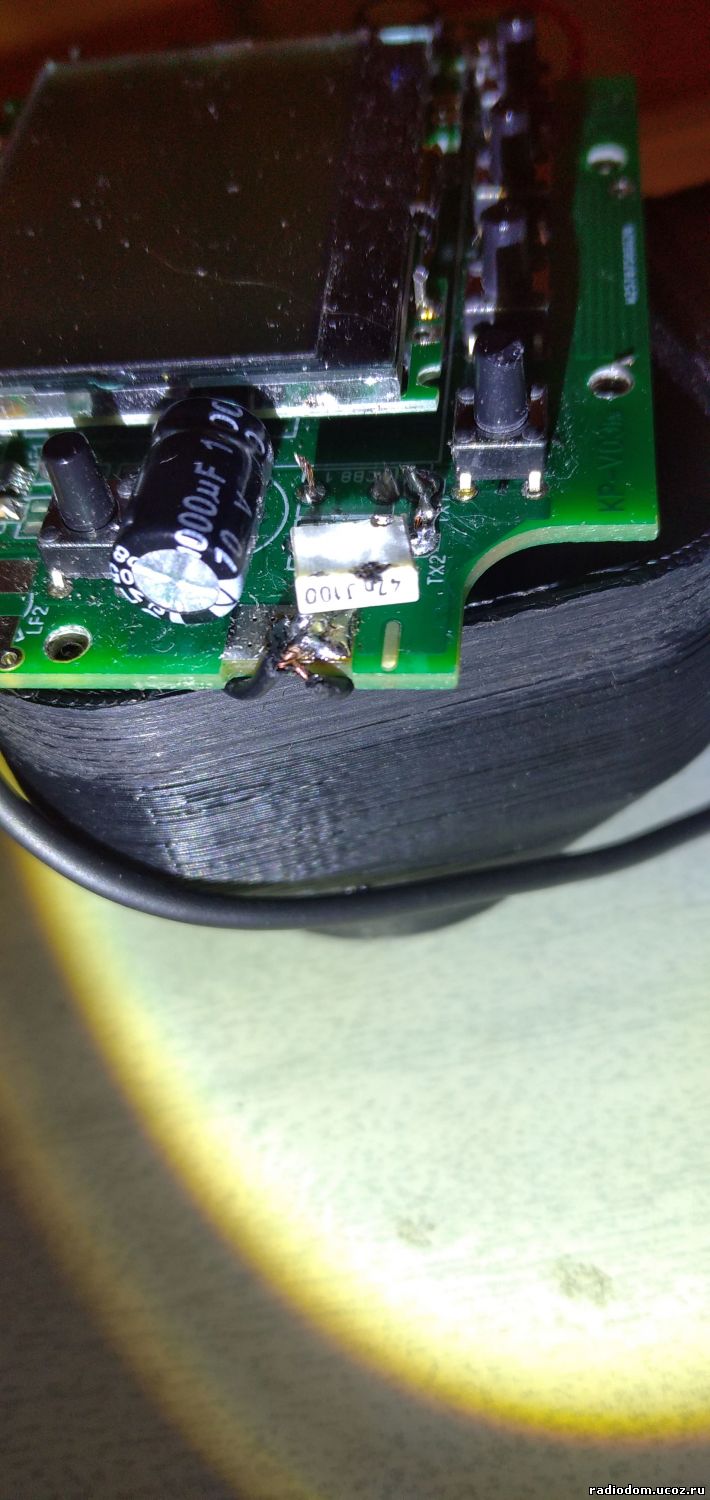

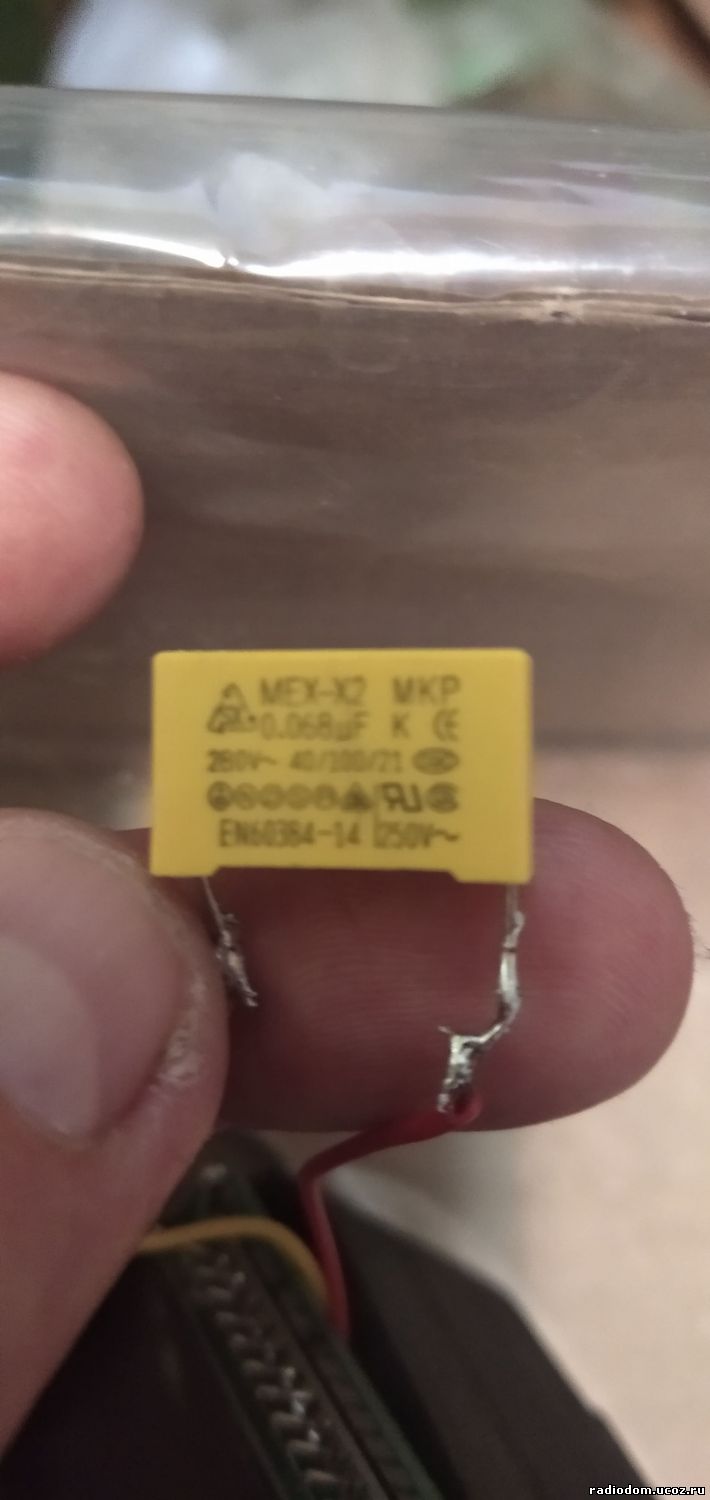

Конденсаторы такие:

Добавлено (12.03.2021, 22:07)
---------------------------------------------
Также ставил катушку от другого мд примерно такая же маленькая дальность по воздуху до 15 см на крупную монету

Прикрепления: 5162660.jpg (62.4 Kb) · 2829162.jpg (134.1 Kb)

OppsДата: Пятница, 12.03.2021, 22:17 | Сообщение # 236
Подполковник
Группа: Пользователи
Сообщений: 104
Награды: 2
Репутация: 2
Статус: Offline
Makidonsky, Gain /Sense / Filter які ?

MakidonskyДата: Пятница, 12.03.2021, 22:45 | Сообщение # 237
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
Opps,

Добавлено (12.03.2021, 22:48)
---------------------------------------------

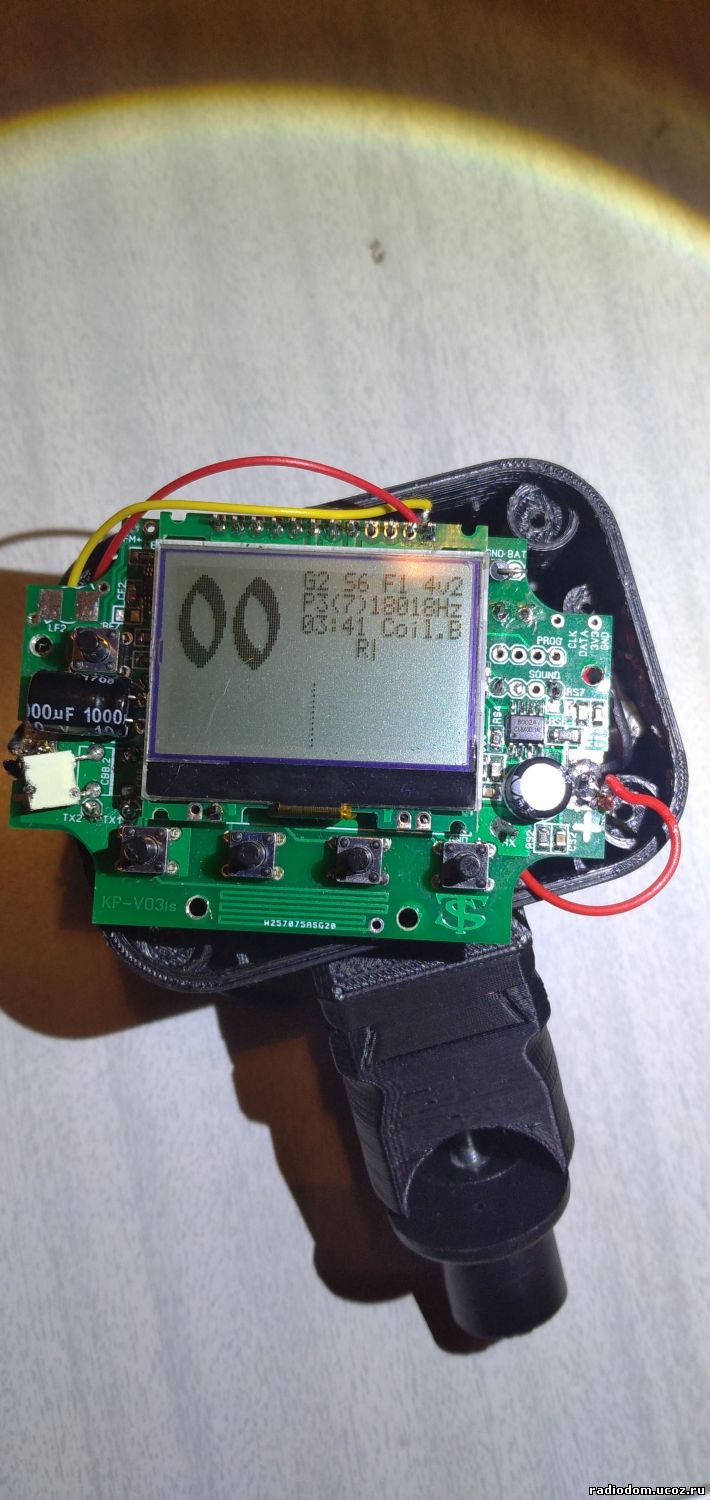

А могут 2 кондесатора,которые задают частоты,влиять на дальность по воздуху?
Один нужно на 0.047 мФ а второй 0.068 мФ?

Прикрепления: 3824193.jpg (141.3 Kb)

24D590LДата: Пятница, 12.03.2021, 23:05 | Сообщение # 238
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 2
Статус: Offline
Цитата Makidonsky ()
как поднять чуйку
Увеличь Gain и Sens. Проверь ток - 100 мА.

OppsДата: Суббота, 13.03.2021, 01:51 | Сообщение # 239
Подполковник
Группа: Пользователи
Сообщений: 104
Награды: 2
Репутация: 2
Статус: Offline
Makidonsky, Gain = 3 , Sense = 8 , Filter = 1 , Ток ~ 100мА ... це стандартні ходові/тестові настройки . На столі може балаболити при таких налаштуваннях , я тоже зараз борюсь з дальністью в процесі виготовлення датчика  . Але 15см це зовсім мало ...
В мене так було коли перший раз підключив перші обмотки які під руку попали ... розбаланс 1700+мВ (звести не виходило в кімнаті заліза повно) , включив компенсатор ... дальність 10-15см макс.
Потім довго мучився щоб виключити компансатор :).

П.С. В мене ДД28 15кГц/7кГц - 5коп СССР десь 35см на 15кГц і 25см на 7кГц . Але це поки що на столі не залитий датчик ... завтра намотаю нову обмотку Тх  на 54 вітка 0.40-0.43 і кондер поставлю 0,068мкФ +0,22мкФ . Зараз тестував з 0,1мкФ+0,33мкф на 45 вітків 0,4 провода.


Сообщение отредактировал Opps - Воскресенье, 14.03.2021, 01:26

MakidonskyДата: Суббота, 13.03.2021, 13:41 | Сообщение # 240
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
Opps, 24D590L, дякую,спробую.
