Помощь по сборке Крот про
|
|
| TCB | Дата: Среда, 30.12.2020, 21:08 | Сообщение # 61 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2492
Статус: Offline
| Цитата sparkingsparking (  ) динамик подключи и включи- будет звук, значит запустился.
Блукач, сразу залейте прошивку. Тогда предыдущее сообщение будет справедливо...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| Andrew | Дата: Среда, 30.12.2020, 21:16 | Сообщение # 62 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Я перед включением рекомендую проверить потребление - без прошивки где-то 20 мА с прошивкой где-то 50 мА
|
| |
|
|
| янукович | Дата: Среда, 30.12.2020, 21:56 | Сообщение # 63 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Першим ділом, все на КЗ перевірити.  Це найголовніше... А потім, все по вузлах. Передаюча частина, прийомна, звук.
|
| |
|
|
| Блукач | Дата: Четверг, 31.12.2020, 08:41 | Сообщение # 64 |
 Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Цитата янукович ( ) А потім, все по вузлах. Передаюча частина, прийомна, звук.
Добавлено (31.12.2020, 16:35)
---------------------------------------------

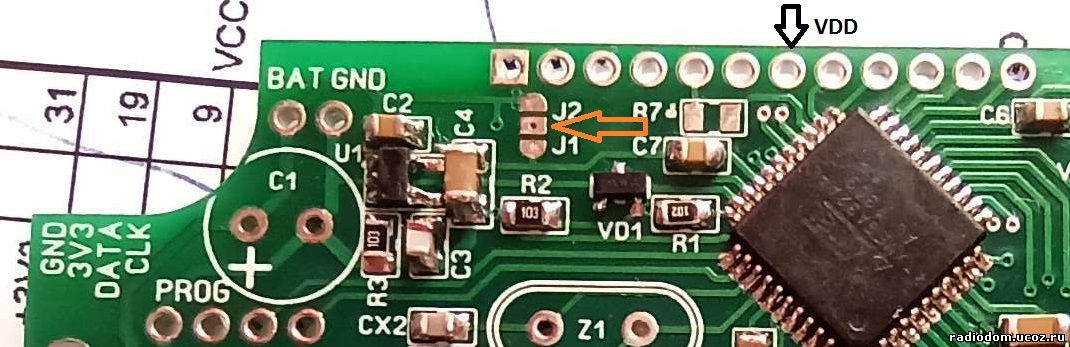

Друзі у мене непонятка, на картинці я показав відвід 6 на який я пускаю від дисплею VDD провід, далі дорожка веде до середньої точки між контактами J2-J1 на цю середню точку більше нічого не приходить, я так розумію це середня точка живлення дисплею але як подати живлення яке я розумію йде + з літія на контакт J2. Поставити перемичку не можу настількі дрібні контакти J1-J2. Або я не розумію їх призначення цих контактів.
Сообщение отредактировал Блукач - Четверг, 31.12.2020, 16:37 |
| |
|
|
| de-si-gn | Дата: Четверг, 31.12.2020, 17:23 | Сообщение # 65 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Блукач, замкните (каплей припоя) средний и J1 контакт - питание дисплея 3.3В от стабилизатора Крота.

Сообщение отредактировал de-si-gn - Четверг, 31.12.2020, 17:25 |
| |
|
|
| Блукач | Дата: Четверг, 31.12.2020, 17:49 | Сообщение # 66 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Цитата de-si-gn ( ) Блукач, замкните (каплей припоя) средний и J1 контакт - питание дисплея 3.3В от стабилизатора Крота. Добавлено (31.12.2020, 18:18)
---------------------------------------------
Кнопка включения фиксируемая или только запускающая? включил, признаков жизни нет совсем, ни на дисплее ни в динамике ни звука, просадки по напряжению никакой, держу контакты кнопки замкнутыми ноль реакции, жаль.
|
| |
|
|
| de-si-gn | Дата: Четверг, 31.12.2020, 18:38 | Сообщение # 67 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Блукач, нужно прозвонить VD1 и проверить напряжение на выходе U1 (при замкнутой кнопке вкл)
Кнопка включения запускающая, фиксируется высоким лог. уровнем с вывода 32 процессора (прошитого) через VD1.2
Сообщение отредактировал de-si-gn - Четверг, 31.12.2020, 18:40 |
| |
|
|
| Блукач | Дата: Четверг, 31.12.2020, 19:11 | Сообщение # 68 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| На выходе 5 нога u1 0.8 вольта кнопка не замкнута, и 1.55 вольта когда кнопку держу замкнутой. Прибор не прошивал пока.
Сообщение отредактировал Блукач - Четверг, 31.12.2020, 19:13 |
| |
|
|
| mongol791 | Дата: Четверг, 31.12.2020, 19:18 | Сообщение # 69 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата Блукач ( ) Прибор не прошивал пока.
|
| |
|
|
| 24D590L | Дата: Четверг, 31.12.2020, 19:31 | Сообщение # 70 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата Блукач ( ) 1.55 вольта когда кнопку держу замкнутой |
| |
|
|
| Блукач | Дата: Четверг, 31.12.2020, 20:00 | Сообщение # 71 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline

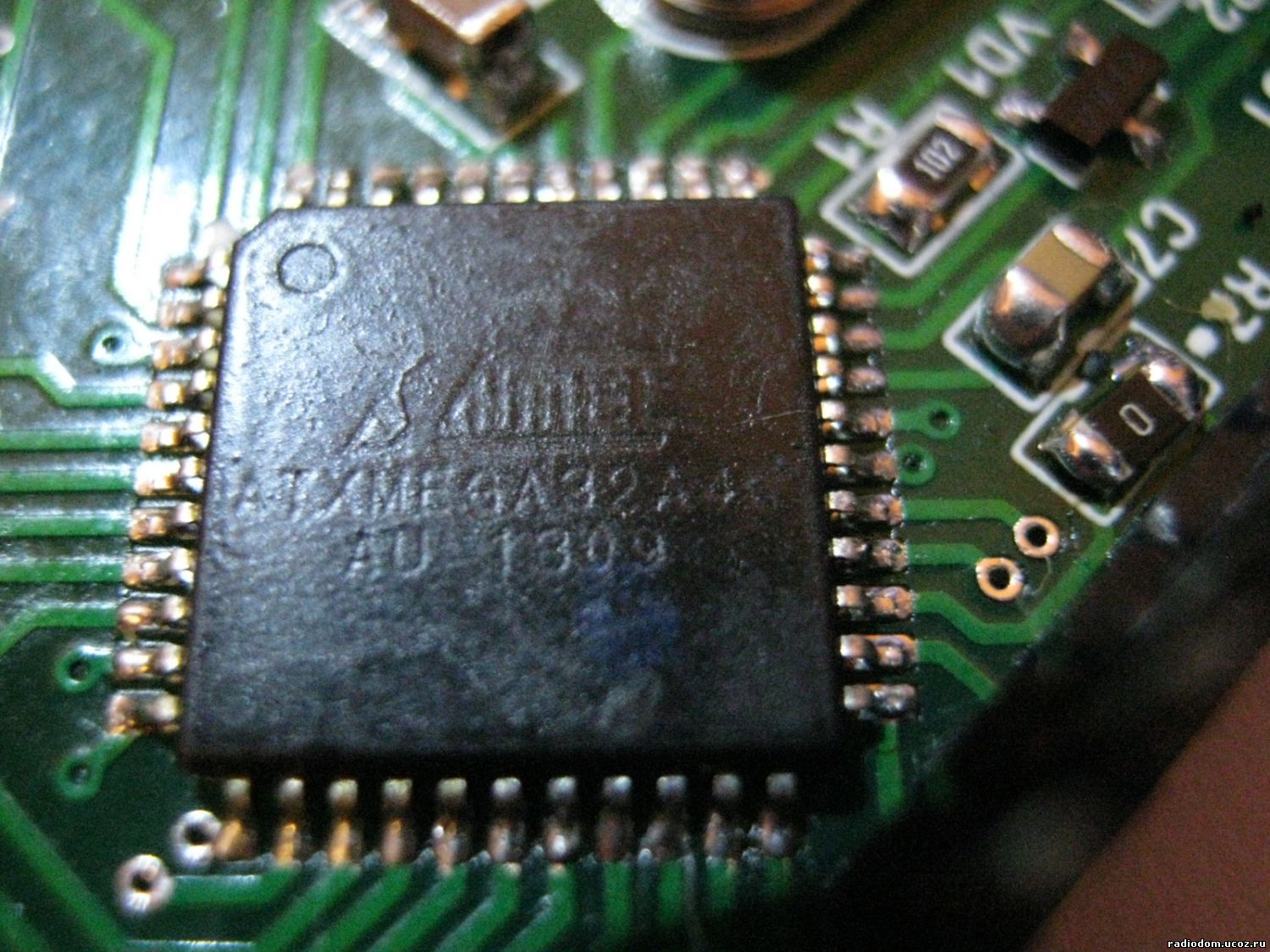

| моя мега
между выводами +- короткого нет, малоомного сопротивления нет, есть килоомы растущие по мере заряда конденсатора. Прозвонить омметром диод U1 ничего не показывает не в ту ни в обратную сторону, тестером в режиме прозвонки диода на обеих ногах относительно катода значение 600 в одну сторону, в другую ничего.
Сообщение отредактировал Блукач - Четверг, 31.12.2020, 20:01 |
| |
|
|
| de-si-gn | Дата: Четверг, 31.12.2020, 20:47 | Сообщение # 72 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Блукач, попробуйте убрать RB7 - так отключите ТХ - 8002B попадаются левые с КЗ
|
| |
|
|
| 24D590L | Дата: Четверг, 31.12.2020, 20:55 | Сообщение # 73 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата Блукач ( ) между выводами +- короткого нет |
| |
|
|
| Блукач | Дата: Четверг, 31.12.2020, 21:47 | Сообщение # 74 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| я пробовал шить без 3.3 вольта с программатора, думал внутреннего питания хватит, программатор выдает ошибку. ну завтра попробую запитать с программатора, ну даже без прошивки хоть бы дисплей загорался или мелькал как то, хоть какая живость должна быть видна. видимо я чайник ещё тот)) ладно камрады, празднуйте не отвлекайтесь на меня, я сам подустал, отложусь на завтра, голова просветлеет. Добавлено (31.12.2020, 21:47)
---------------------------------------------
Цитата de-si-gn ( ) попробуйте убрать RB7 |
| |
|
|
| fedya_valki | Дата: Четверг, 31.12.2020, 23:34 | Сообщение # 75 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Блукач ( ) я пробовал шить без 3.3 вольта с программатора, думал внутреннего питания хватит, программатор выдает ошибку |
| |
|
|
