Простой микроконтроллерный Пинпоинтер
AndrewДата: Понедельник, 04.09.2017, 22:06 | Сообщение # 1051
Генералиссимус
Группа: Администраторы
Сообщений: 4584
Награды: 1
Репутация: 62
Статус: Offline
delamorto, мой брелок круче... https://www.youtube.com/watch?v=6nnreNFI-9w&feature=youtu.be

delamortoДата: Вторник, 05.09.2017, 12:36 | Сообщение # 1052
Сержант
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: 2
Статус: Offline
Да я видел! Круто, питание от круглых элементов?

ganzubasДата: Пятница, 08.09.2017, 22:36 | Сообщение # 1053
Рядовой
Группа: Пользователи
Сообщений: 11
Награды: 0
Репутация: 0
Статус: Offline
Цитата delamorto ()
ganzubas , а 100nf шунтируется у вас 1М резистором, после диодов?

Да, всё как на схеме.

delamortoДата: Суббота, 14.10.2017, 22:29 | Сообщение # 1054
Сержант
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: 2
Статус: Offline
ПРоверяйте , а лучше замените кондеры 10н

Добавлено (14.10.2017, 22:29)
---------------------------------------------
Кстате удалось значительно повысить стабильность моего варианта схемы,некоторые замечали эффект, когда иногда на голую плату было достаточно подуть, чтоб он начал пикать. Теперь такого эффекта нет, в добавок повысилась четкость определения цели при полном отсутствии каких либо залипаний.


D1M0NДата: Пятница, 27.10.2017, 21:35 | Сообщение # 1055
Сержант
Группа: Пользователи
Сообщений: 20
Награды: 0
Репутация: 2
Статус: Offline

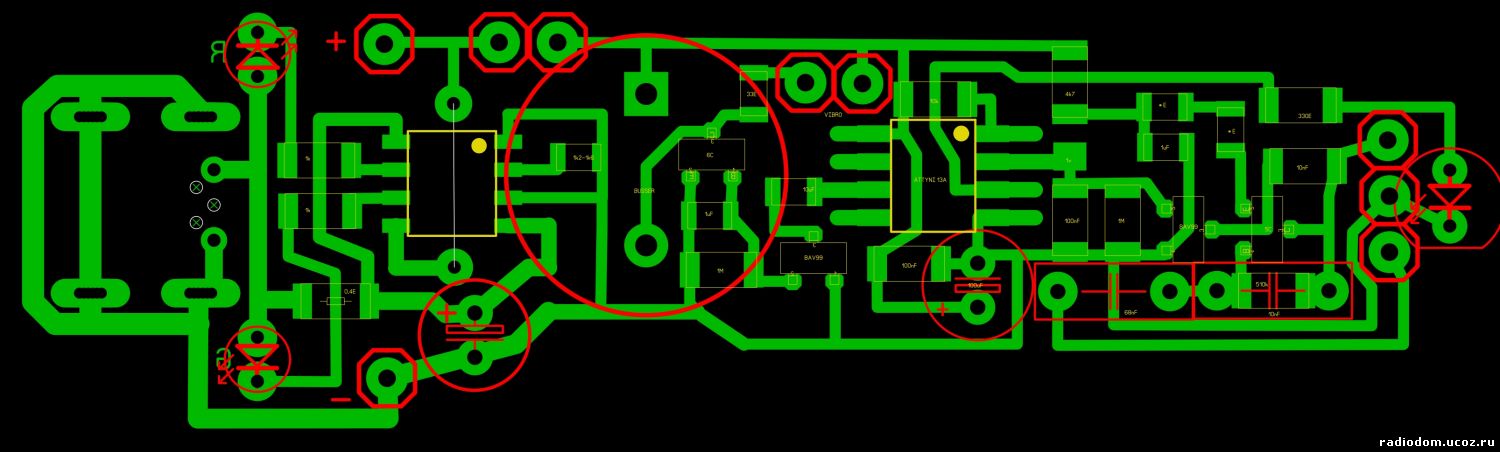

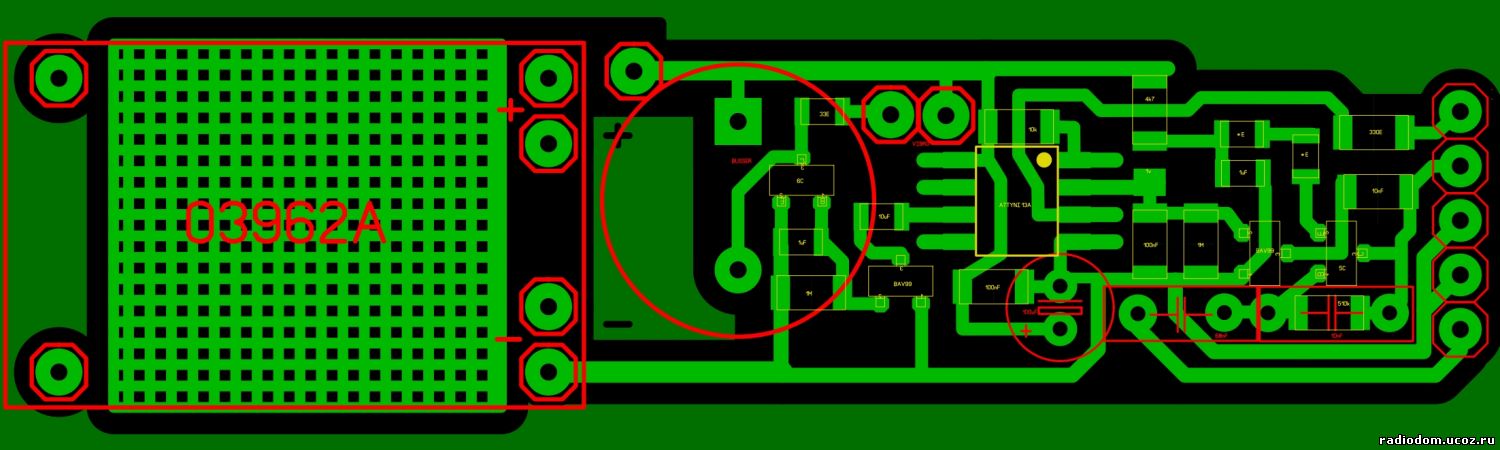

Вот решил использовать готовую плату защиты и заряда аккумулятора 03962А. Переделал печатную плату под него.
Перед этим немного переделал плату под мини юсб разъем - чтобы он впаивался в плату а не SMD.
Может есть косяки в моем дизайне - поправьте, пока не заказал.
Спасибо.
Прикрепления: 3342278.jpg(127Kb) · 4777566.jpg(105Kb)

delamortoДата: Суббота, 28.10.2017, 10:59 | Сообщение # 1056
Сержант
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: 2
Статус: Offline
Зачем так сложно со звуком?!
Вибра проще подключается одним транзистором 7002 от светодиода, но ее плюс должен от источника тока запитан быть, а схему по питанию лучше от питания вибры отрезать шотки диодом, так как вибра вносит помехи и просаживает чувствительную цепь датчика, а саму вибру зашунтировать диодом. Вот пример решения схемы на 2-ух транзисторах с виброй.
Прикрепления: pin_DELAMORTO_5.lay6(36Kb)


Сообщение отредактировал delamorto - Суббота, 28.10.2017, 11:22

D1M0NДата: Воскресенье, 29.10.2017, 11:13 | Сообщение # 1057
Сержант
Группа: Пользователи
Сообщений: 20
Награды: 0
Репутация: 2
Статус: Offline

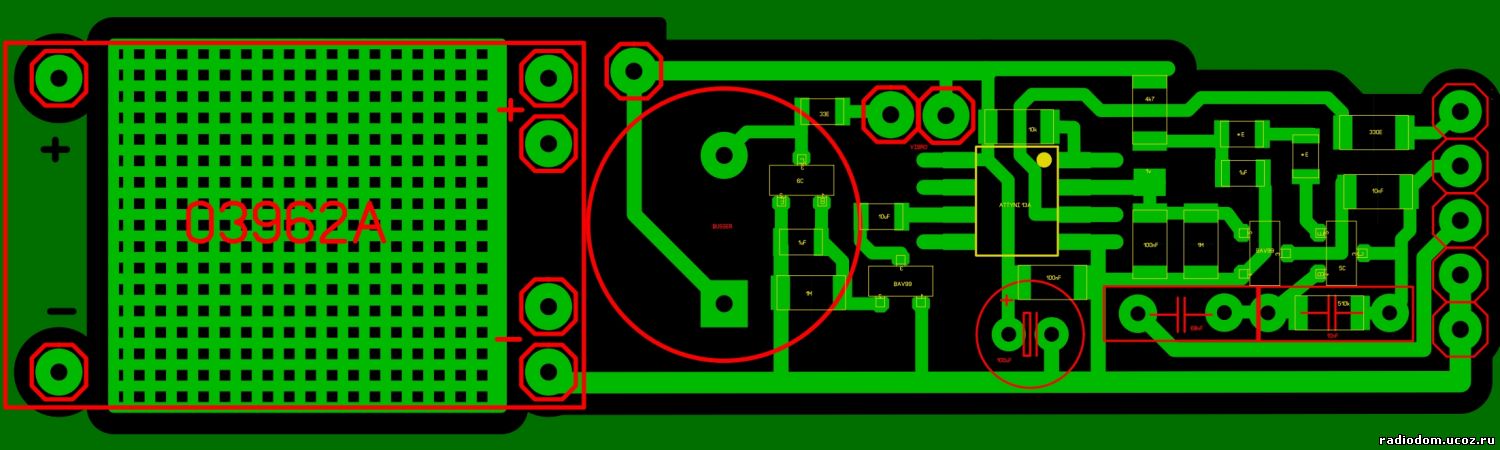

Принцип - платка заряда сверху на плату ппоинтера накладывается и припаивается в 6ти точках (3 - штифтами, 2- провода аккумулятора и 1 идёт с плюса на геркон)
С учетом критики немного подправил плату.
Плату делаю под вариант корпуса, напечатанный на 3д принтере. Только у меня в задумке катушка на ферритовом фильтре, потом идёт аккумулятор 17500 и эта платка влазят тютелька в тютельку.
Прикрепления: 3246702.jpg(128Kb)


Сообщение отредактировал D1M0N - Воскресенье, 29.10.2017, 23:08

D1M0NДата: Воскресенье, 29.10.2017, 23:04 | Сообщение # 1058
Сержант
Группа: Пользователи
Сообщений: 20
Награды: 0
Репутация: 2
Статус: Offline
Подрихтовал вариант платки. Дод шоттки посоветуйте маркировку, я SMD контакты врезал 1206, думаю, что хватит.
Прикрепления: 3081994.jpg(128Kb) · Pinpointer_v3.lay6(63Kb)

TCBДата: Понедельник, 30.10.2017, 01:53 | Сообщение # 1059
Генерал-лейтенант
Группа: Модераторы
Сообщений: 779
Награды: 1
Репутация: 36
Статус: Offline
Цитата D1M0N ()
шоттки посоветуйте маркировку
Я не заморачивался с типом диода - тестером промерял имеющиеся в наличии и выбрал с минимальным сопротивлением (около 200 Ом).


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

delamortoДата: Понедельник, 30.10.2017, 09:28 | Сообщение # 1060
Сержант
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: 2
Статус: Offline
SS4 идеально подходит.

D1M0NДата: Понедельник, 30.10.2017, 13:14 | Сообщение # 1061
Сержант
Группа: Пользователи
Сообщений: 20
Награды: 0
Репутация: 2
Статус: Offline
MBRA140T3G
Тип: Шоттки: Uобр: 40 В: Uпрям: 550 мВ: Iпрям: 1 А: N: 1: Примечание: DIODE SCHOTTKY 40V 1A SMA

такой думаю подойдет?

Добавлено (30.10.2017, 13:14)
---------------------------------------------
повыпаивал с материнок бушных диодов

ss14 (100 Ohm), ss34 (80 Ohm), b14 (900 Ohm)
тестером сопротивление померял

и протестил тестером компонентов lcr-t4

b14
Uf = 198mV
0.35 nF - 15 pF
Ir = 6.7 uA

ss14
Uf = 257mV
0.12 nF - 48 pF
Ir = 1 uA

ss34
Uf = 218mV
0.64 nF - 98 pF
Ir = 4.2 uA


Сообщение отредактировал D1M0N - Понедельник, 30.10.2017, 13:21

delamortoДата: Понедельник, 30.10.2017, 21:26 | Сообщение # 1062
Сержант
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: 2
Статус: Offline
Подойдет или нет- будет видно по четкости работы вибры.
По моей схеме очень четко срабатывает.

D1M0NДата: Четверг, 02.11.2017, 20:51 | Сообщение # 1063
Сержант
Группа: Пользователи
Сообщений: 20
Награды: 0
Репутация: 2
Статус: Offline

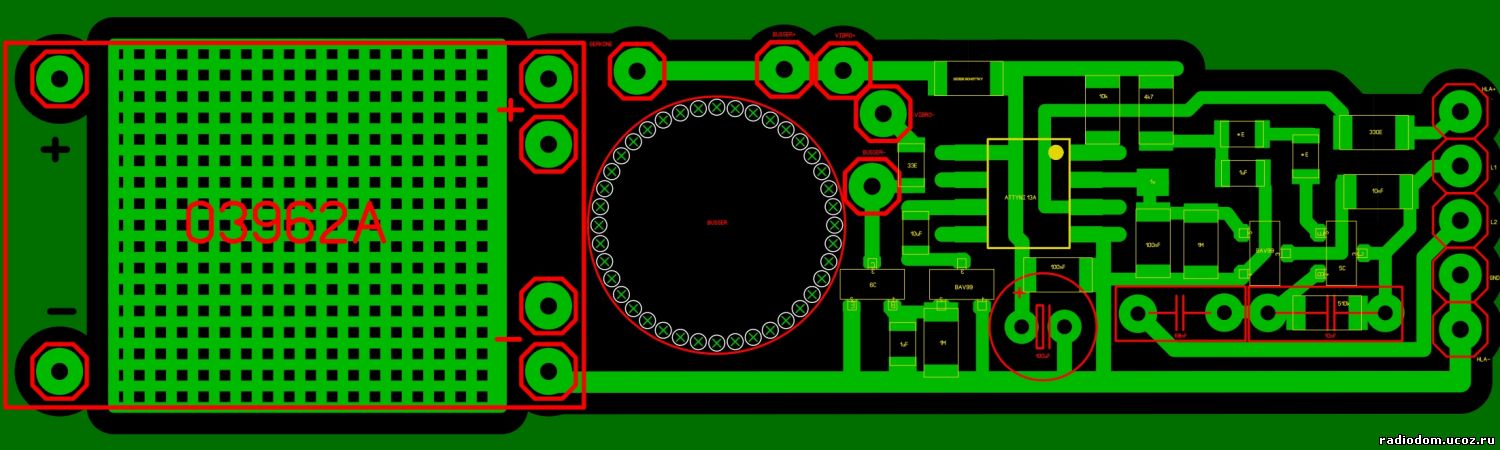

Приветствую. Вот вылезла проблемка - "буззер", впаяный в плату не влазит в корпус по высоте. Решил это дело исправить таким образом - по диаметру "буззера" в плате делается отверстие и он на пол корпуса садится в это отверстие. Немного пришлось поджать компоненты.
Предлагаю вашему вниманию 4ю версию платы.
Прикрепления: 1148172.jpg(133Kb) · Pinpointer_v4.lay6(74Kb)

shos99604Дата: Пятница, 03.11.2017, 20:59 | Сообщение # 1064
Рядовой
Группа: Пользователи
Сообщений: 1
Награды: 0
Репутация: 0
Статус: Offline
Добрый вечер, подскажите пожалуйста.... В продаже есть контроллеры attiny 13a с буквами в конце 13а-su,13a-20su,13a-ssu.....какой брать?что вообще значат эти окончания su в маркировке?

delamortoДата: Суббота, 04.11.2017, 12:18 | Сообщение # 1065
Сержант
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: 2
Статус: Offline
Размер корпуса
