Простой микроконтроллерный Пинпоинтер
| |
| D1M0N | Дата: Пятница, 18.08.2017, 22:53 | Сообщение # 1036 |
 Сержант
Группа: Пользователи
Сообщений: 20
Статус: Offline
| Цитата arthol (  ) для пина в самый раз |
| |
| |
| arthol | Дата: Суббота, 19.08.2017, 07:33 | Сообщение # 1037 |
 Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| не менее 42 ом
|
| |
| |
| ganzubas | Дата: Понедельник, 21.08.2017, 21:26 | Сообщение # 1038 |
 Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Появилось время доделать пин. При настройке, при подключении второй катушки (усиления) на 200 витков, чувствительность прибора не изменяется. Совсем. В чем может быть дело?
|
| |
| |
| delamorto | Дата: Понедельник, 21.08.2017, 22:54 | Сообщение # 1039 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| 1.Катушки первую и вторую начинали мотать не с минуса.
2. Катушки намотаны в разные стороны.
Сначала мотают первую катушку, 60-80 витков, резонансный кондер подбирают 22-33nF
Проверяют на сработку . 1.5-2 см на монету в 1 рупь.
только тогда мотают усилитель. Намотка с минуса, намотка в туже сторону что и первая. 180-240 витков.
Прошивку желательно. но не обязательно версии 1.5
Показатель нормальной настройки с правильной пропорцией витков- возрастание частоты звука при приближении монеты.
Сообщение отредактировал delamorto - Понедельник, 21.08.2017, 23:03 |
| |
| |
| ganzubas | Дата: Вторник, 22.08.2017, 22:24 | Сообщение # 1040 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Цитата Сначала мотают первую катушку, 60-80 витков, резонансный кондер подбирают 22-33nF
Проверяют на сработку . 1.5-2 см на монету в 1 рупь.
только тогда мотают усилитель. Намотка с минуса, намотка в туже сторону что и первая. 180-240 витков.
В точности так и делал. Конец первой катушки соединяю с началом второй (получается общий провод, тот который на землю) и мотаю 200 витков в ту же сторону.
Так ведь должно быть???
Цитата Прошивку желательно. но не обязательно версии 1.5
Дайте пожалуйста ссылочку на пост с прошивкой. У меня пин собран по двухтранзисторной схеме. Чуйка 1-1.5 см что с одной катушкой, что с двумя...
Сообщение отредактировал ganzubas - Вторник, 22.08.2017, 22:33 |
| |
| |
| delamorto | Дата: Среда, 23.08.2017, 08:50 | Сообщение # 1041 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Ну вы не внимательно читаете совсем.

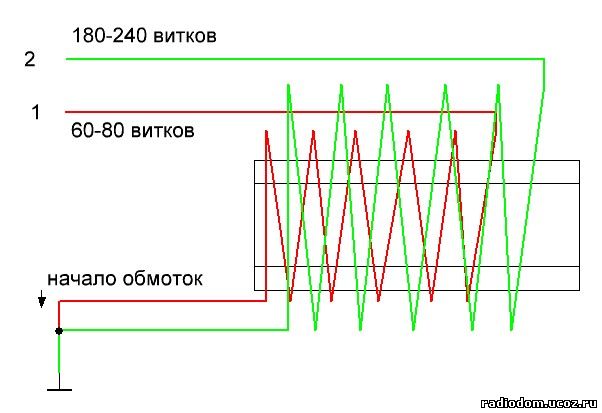

Все обмотки начинают мотать с минуса!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Сообщение отредактировал delamorto - Среда, 23.08.2017, 09:02 |
| |
| |
| D1M0N | Дата: Четверг, 24.08.2017, 09:05 | Сообщение # 1042 |
|
Сержант
Группа: Пользователи
Сообщений: 20
Статус: Offline

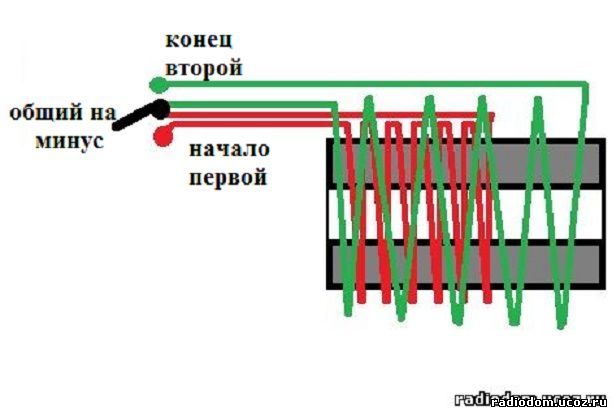

| Цитата ganzubas ( ) Конец первой катушки соединяю с началом второй |
| |
| |
| ganzubas | Дата: Четверг, 24.08.2017, 14:57 | Сообщение # 1043 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Цитата delamorto ( ) Ну вы не внимательно читаете совсем.Все обмотки начинают мотать с минуса!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Цитата D1M0N ( ) местами поменять концы первой обмотки
Большое спасибо, всё переделал, но увы. Результат прежний. Чувствительность 1 см и не более. Катушка усиления не помогат совсем. Заменил BAW99 на два диода на всякий случай, не помогает. Где ещё можно посмотреть? Может ли быть дело в прошивке?
Сообщение отредактировал ganzubas - Четверг, 24.08.2017, 15:36 |
| |
| |
| delamorto | Дата: Четверг, 24.08.2017, 17:18 | Сообщение # 1044 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Дело не в прошивке, может в конде контурном еще быть, частота низкая или наоборот высокая для этого сердечника.
|
| |
| |
| ganzubas | Дата: Четверг, 24.08.2017, 17:43 | Сообщение # 1045 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Цитата delamorto ( ) Дело не в прошивке, может в конде контурном еще быть, частота низкая или наоборот высокая для этого сердечника.
Я перебирал несколько кондёров. Если дело в конденсаторе, то почему от первичной катушки работает, а вторичная не даёт усиления? Может есть какая-то настройка прибора, кроме добавления - удаления витков?
Сообщение отредактировал ganzubas - Четверг, 24.08.2017, 17:45 |
| |
| |
| delamorto | Дата: Четверг, 24.08.2017, 20:34 | Сообщение # 1046 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Вот начнешь проверять и окажеться что не в ту сторону намотано просто.
Да простит меня Сергей за этот брелок...
|
| |
| |
| TCB | Дата: Четверг, 24.08.2017, 20:49 | Сообщение # 1047 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1923
Статус: Offline
| Цитата ganzubas ( ) Может есть какая-то настройка прибора, кроме добавления - удаления витков?
Проблема генератора на 2-х транзисторах в том что на выходе получаем сигнал с малой амплитудой. Для того чтобы схема работала его приходится усиливать примерно в 3 раза. delamorto предложил для этого использовать дополнительную обмотку - фактически повышающий трансформатор. Можно поставить дополнительно усилитель. Я ради интереса цеплял операционник - пин работал, но по стандартной схеме мне больше нравится. Поэтому дальше не экспериментировал.
Настраивать лучше всего (и проще) с осциллографом - сразу все видно. Если его нет то можно ориентироваться по напряжению на R4 (2 нога проца). При подключении доп. обмотки напряжение на R4 должно увеличить раза в 3.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| dumser2 | Дата: Пятница, 25.08.2017, 08:51 | Сообщение # 1048 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Цитата TCB ( ) Настраивать лучше всего (и проще) с осциллографом
А как с помощью осциллографа это сделать?
|
| |
| |
| TCB | Дата: Пятница, 25.08.2017, 12:46 | Сообщение # 1049 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1923
Статус: Offline
| Цитата dumser2 ( ) А как с помощью осциллографа это сделать?
Если вы про схему с генератором на 2-х транзисторах, то для начала посмотрите какой сигнал на L1 (на выходе генератора). Потом что на доп. обмотке - должен быть раза в 3 больше. Автор рекомендует добиваться напряжения на R4 в районе 1В (постоянного). Поэтому главная задача получить с генератора необходимое напряжение.
Можно попробовать не ставить С2 - т.е. не подмешивать на выход основной сигнал генератора. Вообще то мне не понятно зачем смешивать два этих сигнала - смотреть что там в результате получается не стал.
Чувствительность пина с таким генератором будет ниже чем со стандартным генератором, но стабильность получается выше...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| delamorto | Дата: Понедельник, 04.09.2017, 12:59 | Сообщение # 1050 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| ganzubas , а 100nf шунтируется у вас 1М резистором, после диодов?
|
| |
| |
|
|
