Универсальный прибор
януковичДата: Пятница, 10.07.2015, 20:26 | Сообщение # 541
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Награды: 19
Репутация: 61
Статус: Offline
profes, попробуйте заменить Крону на более "мощный" источник энергии, или поставьте блок питания на 9-12 в. cool

profesДата: Суббота, 11.07.2015, 06:57 | Сообщение # 542
Рядовой
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
Статус: Offline
янукович, Проверил через блок от компа, результат тотже. Иногда бывает включишь, она сразу входит в режим измерения сопротивления и на кнопку смены режима не реагирует.

TCBДата: Суббота, 11.07.2015, 08:11 | Сообщение # 543
Генералиссимус
Группа: Модераторы
Сообщений: 2159
Награды: 7
Репутация: 54
Статус: Offline
profes,
для начала на плате не вижу цепи сброса процессора (по схеме - резистор 10К с 1ноги на +5В. Я бы еще поставил и конденсатор примерно 1мкФ с 1ноги на землю).
И хорошо бы качественное фото монтажа платы.


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

януковичДата: Суббота, 11.07.2015, 09:29 | Сообщение # 544
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Награды: 19
Репутация: 61
Статус: Offline
profes, еще заметил у Вас кнопки... не очень хорошие стоят. Я такие раз заказал, на Крота хотел поставить. Так из 10 шт. 4 шт. сразу были нерабочие, остальные работали через-раз. В конце-концов все их выбросил.  angry

profesДата: Суббота, 11.07.2015, 10:05 | Сообщение # 545
Рядовой
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
Статус: Offline
TCB, Припаял с обратной стороны. Результата нет. Снял видео работы и фото платы.
янукович, Кнопки проверял, эти рабочие. Они еще и ломаются от нажатия))).

Сцылка на фото: https://yadi.sk/d/xIAsrvzVhoQBE
Видео: https://yadi.sk/i/T0tnYD8BhoQB8
Заранее спасибо!
Прикрепления: 5552315.lay (55.8 Kb)


Сообщение отредактировал profes - Суббота, 11.07.2015, 10:45

TCBДата: Суббота, 11.07.2015, 20:07 | Сообщение # 546
Генералиссимус
Группа: Модераторы
Сообщений: 2159
Награды: 7
Репутация: 54
Статус: Offline

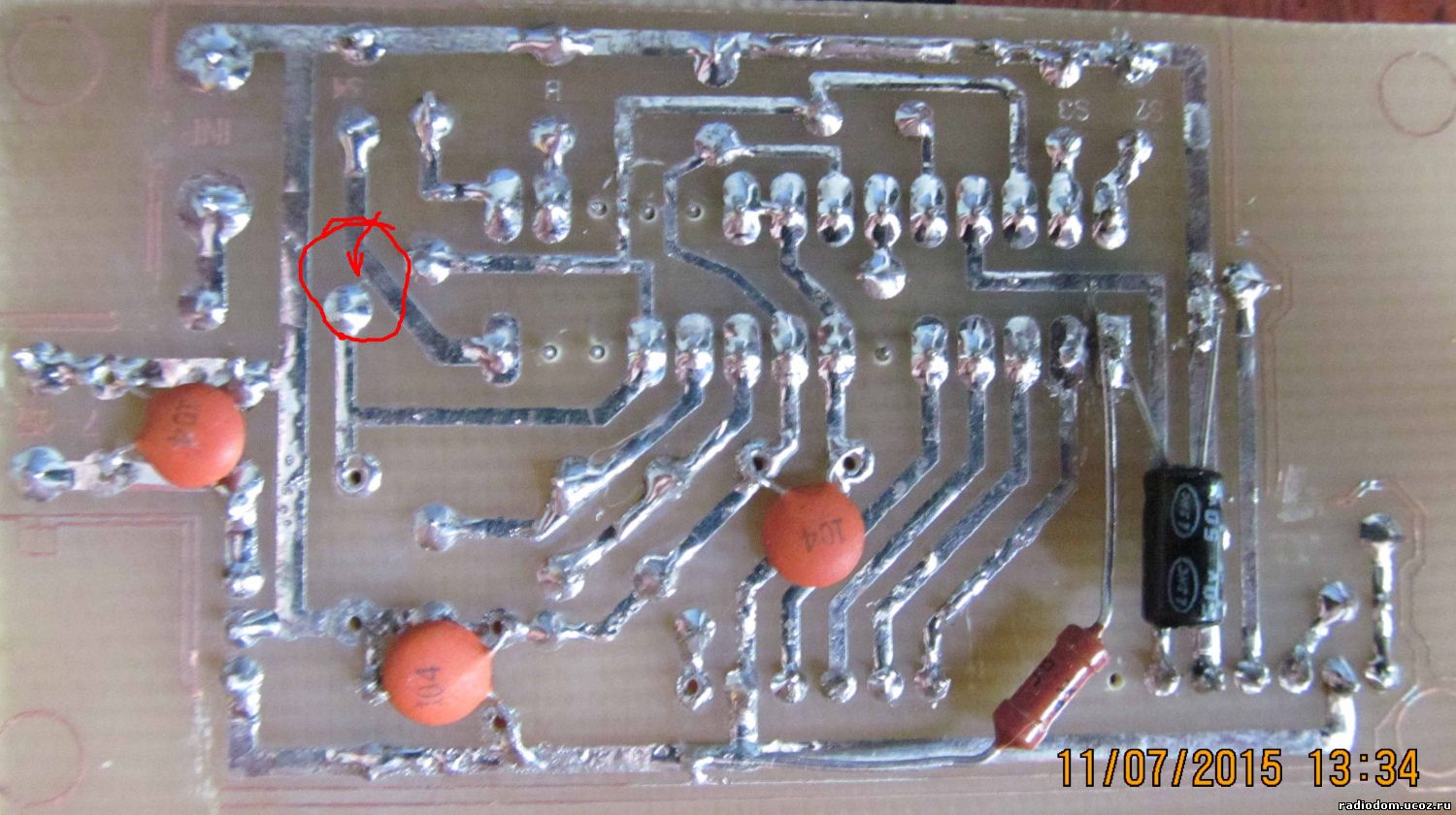

profes, посмотри нет ли перемычки в отмеченном месте:
Прикрепления: 0927536.jpg (148.4 Kb)


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

profesДата: Воскресенье, 12.07.2015, 07:46 | Сообщение # 547
Рядовой
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
Статус: Offline
TCB, Вот жешь блин! Ругательств на себя не хватает. Дело правда было в перемычке, непротрав  wacko . Два дня мучился, изучая в том числе и форум. А дело было не в бабине winkTCB, Спасибо!!! Очень помог. Сопротивление меряет точно, вот с емкостью проблемы, буду заниматься.

picteleДата: Воскресенье, 12.07.2015, 07:59 | Сообщение # 548
Майор
Группа: Пользователи
Сообщений: 89
Награды: 0
Репутация: 0
Статус: Offline
Я раз также мучился с другой конструкцией.
Нашел залипуху практически невидимую глазу.
Царапнул не глядя и все поехало.

joДата: Среда, 02.12.2015, 16:41 | Сообщение # 549
Сержант
Группа: Пользователи
Сообщений: 21
Награды: 0
Репутация: 0
Статус: Offline
Добрый день.
Уважаемый автор! Могли бы Вы рассказать, как реализовано измерение сопротивления в Вашем приборе?

AndrewДата: Четверг, 03.12.2015, 20:18 | Сообщение # 550
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
jo, Могу, Прибор измеряет время зарядки конденсатора c5 через измеряемый резистор, которое пропорционально номиналу самого резистора.

joДата: Четверг, 10.12.2015, 00:39 | Сообщение # 551
Сержант
Группа: Пользователи
Сообщений: 21
Награды: 0
Репутация: 0
Статус: Offline
Могли бы Вы расписать алгоритм более подробно, как он реализован на Вашем языке программирования? Я пытаюсь сделать универсальный омметр, и, судя по параметрам прибора, Ваш алгоритм измерения сопротивления наиболее точен. Я бы его перенял, с Вашего позволения.

AndrewДата: Понедельник, 11.01.2016, 20:55 | Сообщение # 552
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Куда подробнее? )
Цитата Andrew ()
Прибор измеряет время зарядки конденсатора c5 через измеряемый резистор, которое пропорционально номиналу самого резистора.
Подключили измеряемый резистор , включили таймер, и ждете когда сработает компаратор от заряжаемого конденсатор, выключили таймер, считали..
Эх даработать бы прибор....

AdvardДата: Четверг, 14.01.2016, 14:37 | Сообщение # 553
Рядовой
Группа: Пользователи
Сообщений: 1
Награды: 0
Репутация: 0
Статус: Offline
Приветствую!

    Собрал два таких прибора - один себе, другой другу-автомастеру.
(Второй сделал тестовый, а ему очень понравился - пришлось подарить smile )
Для увеличения точности поставил TL431 на AREF (21 нога), как было описано на форуме. Питание сделал от сетевого БП 5В - очень удобно для домашней мастерской, не надо отключать.
    По сравнению с обычными тестерами канденсаторы меряет и большей емкости, чем тестеры, 1500мкф точно, 2200 не помню.

    В процессе ремонтов аппаратуры столкнулся с острой необходимостью измерения ESR конденсаторов. Пришлось даже у китайцев отдельно прибор заказать - ESR-T4 Mega328, но почему-то мне кажется, что у него точность намного хуже.

    Был бы безмерно благодарен автору, если бы добавил возможность измерения эквивалентного сопротивления (ESR) конденсаторов, если это возможно.
Уверен, что ко мне присоединятся все, кто делал этот приборчик.

TCBДата: Четверг, 14.01.2016, 15:50 | Сообщение # 554
Генералиссимус
Группа: Модераторы
Сообщений: 2159
Награды: 7
Репутация: 54
Статус: Offline
Цитата Advard ()
столкнулся с острой необходимостью измерения ESR конденсаторов
Для этих целей сделал себе из этой темы  http://pro-radio.ru/measure/10248/  упрощенный вариант (измеряет конденсаторы и малые сопротивления). Работа прибора очень нравится, особо впечатляет возможность измерения сопротивления дорожек на печатной плате.
Рекомендую посмотреть.


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

375333750038Дата: Пятница, 15.01.2016, 01:32 | Сообщение # 555
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Хотел собрать такой девайс. Взялся за контроллер. Программирую через понипрог через ЛПТ. Все как обычно, контроллер видим, начал биты выставлять, записал.... и все... контроллер не видим. Так два контроллера слетели, хотя я только биты выставил(100 раз убедился что правильно), даже не успел прошивку саму залить. Может кто знает в чем дело?
