Универсальный прибор
niecikДата: Суббота, 31.01.2015, 16:15 | Сообщение # 526
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Да,действительно,при измерении частоты 36000 Гц на режиме 10 сек имеем 36003 Гц,это 0.0083333333% погрешность.
Но почему при измерении частоты 36000Гц на режиме 1 сек имеем 35982 Гц?это 0.05%.
Точность на секундной выборке хуже в 6 раз?
И остается вопрос по режиму осциллографа,относительно показываемого уровня сигнала:
При питании устройства 5В при измерении питания своего же щупом показывает 7.1 В,при измерении 1.5Вбатарейки пока
ъзывает 2.1 В.
При питании устройства 6В при измерении питания своего же щупом показывает так же 7.1В,при измерении 1.5Вбатарейки показыает уже 1.8 В,что ближе к истине.
Логично подумать,что показывать будет верно уровни напряжения только при питании устройства от 7.1 В?
Питал ли кто то такими напругами контроллеры?или не в этом собака зарыта?

AvrrДата: Среда, 04.02.2015, 18:05 | Сообщение # 527
Рядовой
Группа: Пользователи
Сообщений: 5
Награды: 0
Репутация: 0
Статус: Offline
Наели я добрался до прибора:
1. Прибор запустил измерения пошли после установки резистора R2 10 к Ом (в печатной плате предлагаемой автором его просто нет).
2. Фюзы были в порядке   [SPIEN=0]шить не надо.
3.Щупы которые я делал под SMD типа простого пинцета с кабелем, отдельно разводки я не делал.
Сейчас индикатор перебросил на металлоискатель потому не могу точно сказать как работает прибор, первое что сделал прокалибровал и замерял несколько сопротивлений нареканий нет.

груняДата: Воскресенье, 08.02.2015, 00:00 | Сообщение # 528
Лейтенант
Группа: Пользователи
Сообщений: 58
Награды: 0
Репутация: 1
Статус: Offline
Собрал прибор , сделал калибровку все работает, только стабилитрон убрал (не было линейности измерения сопротивления), и поставил два диода 4148 один с земли на izm второй с izm на +5.
1. Не работает подсветка (моргает при включении на пол секунды, без нажатия на кнопку режим).
2. В осцилографе в ожидании показывает -5v(что это), пробовал 5 вольт с юсб показывает -7,1 (как исправить)
3. В частотомере что такое 1 и {
Спасибо автору.

niecikДата: Среда, 11.02.2015, 18:20 | Сообщение # 529
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Вот и меня интересует,почему при измерении осциллографом своего же питающего напряжения +5В, показывает 7.1 В?
А в чатотомере 1 это 1 сек,а { это 10 секунд.

Добавлено (11.02.2015, 18:19)
------------------------------------------
Исследовал измеритель R,оказалось минимальное измеряет 5 Ом,и то это шаг.Это при штатном ,как на схеме,кондере в 47 нФ.Так вот,при измерении 1Ом показывает 0 Ом,при измерении 4 Омпоказывает 5 Ом,при измерении 8 Ом показывает 10 Ом и так далее,шаг измерения =5 Ом.
Поставил вместо 47 нФ емкость 100 нФ,и,о чудо,шаг измерения стал =1.9 Ом.
А ставлю вместо 47 нФ 200 нФ и выше-перестает калиброваться 0 Ом,и начинает показывать при замыкании щупов некое сопротивление ненулевое,повторюсь,что калибровка нуля при кондере выше 100 нФ невозможна,хотя попробовать надо было 150 нФ еще.
А хотелось бы измерять с шагом хотя бы в 0.1 Ом.
Почему не достичь шага в доли Ома?


Сообщение отредактировал niecik - Среда, 11.02.2015, 18:26

danilaДата: Понедельник, 09.03.2015, 23:33 | Сообщение # 530
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Здравствуйте, спасибо автору за прибор, собрал макет, кроме частотомера все работает, а он молчит- все по 0, где может быть бяка? подскажите плиз. Собрал на atmega 8-16 AU  в корпусе TQFP.
Осциллограф работает, но показания завышает, питание показывает как 7.1 в.
Заметил некоторое неудобство- генератор надо каждый раз выставлять после переключения режимов- нельзя-ли сохранять набранное значение?

нашел непропай, частотомер заработал

Добавлено (09.03.2015, 23:33)
---------------------------------------------
Рано обрадовался, калиброваться никак не хочет. Нажимаю 1 кнопку пишет ""Калибровка 0,  К0=число, разное в зависимости от С и R,  затем нажимаю другую кнопку и никакого ОК"а нет, а пишет "калибровка 1, K1=  ... и  тд
В ЕПРОМЕ в 0 и 10H ячейках 0, остальные FF, где искать подскажите пожалуйста.
А так все меряет, но естественно с погрешностями.


Сообщение отредактировал danila - Вторник, 10.03.2015, 10:00

шукачДата: Четверг, 12.03.2015, 11:02 | Сообщение # 531
Генерал-майор
Группа: Пользователи
Сообщений: 272
Награды: 2
Репутация: 2
Статус: Offline

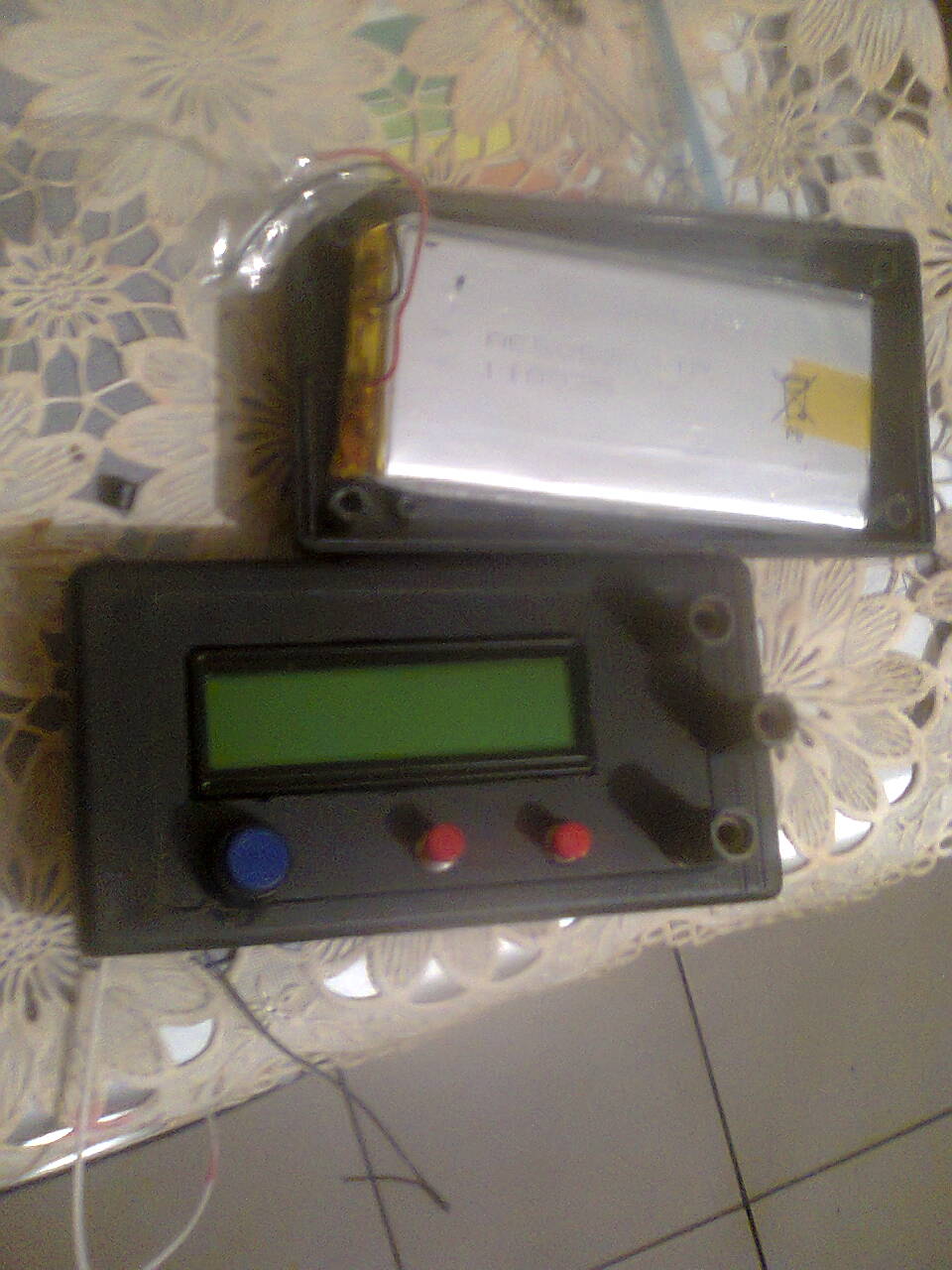

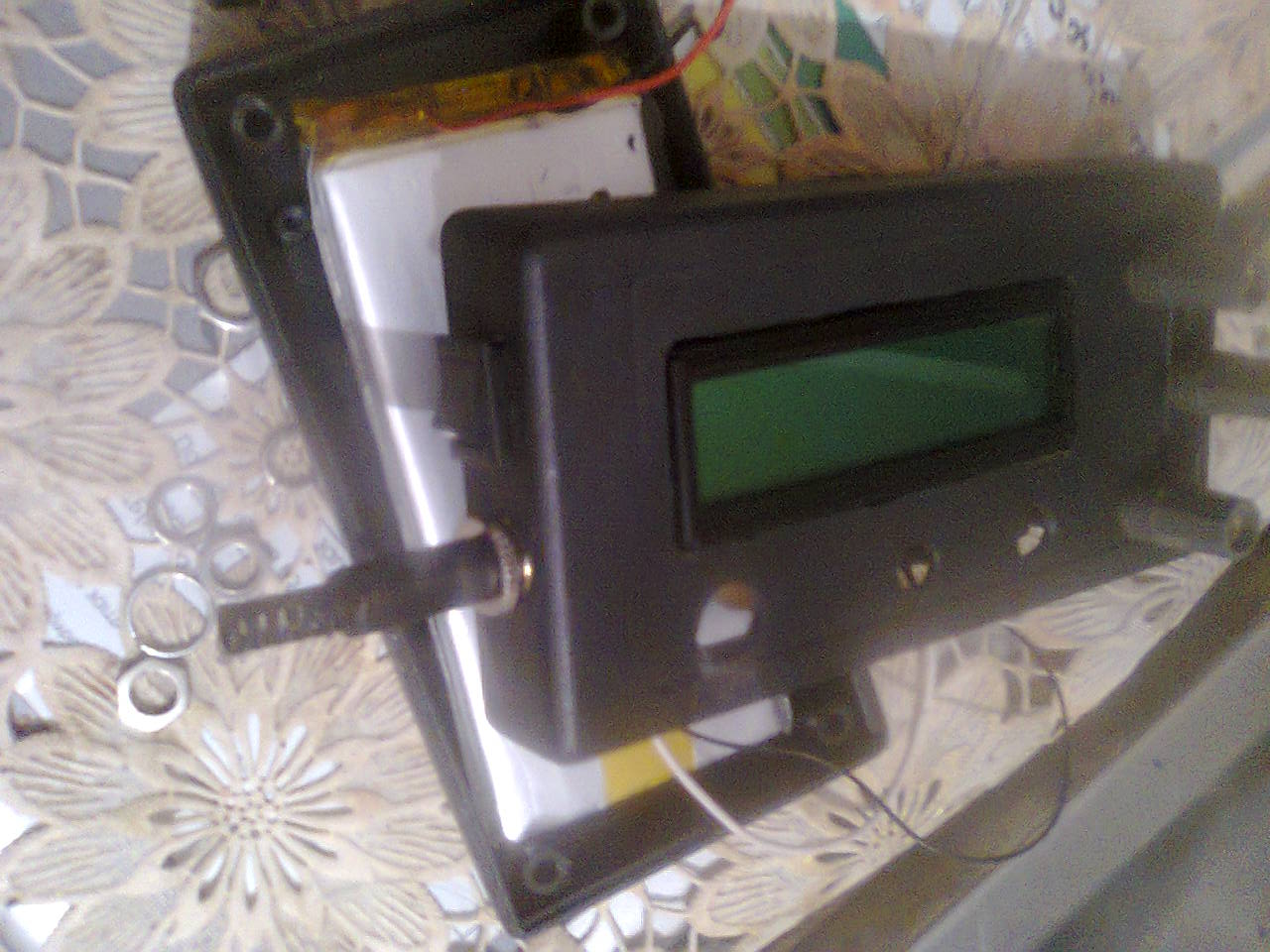

думка виглядать так....

Прикрепления: 1868404.jpg (147.1 Kb) · 6478482.jpg (185.9 Kb)

dimДата: Суббота, 11.04.2015, 21:21 | Сообщение # 532
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Andrew, уточните пож.  если мне надо измерять постоянку до 15 вольт, то нужно мудрить делитель, НО значит ли это  что теперь на вольтметр будет отдельный вход? -что просто ужасно.  :-(

TCBДата: Воскресенье, 12.04.2015, 00:35 | Сообщение # 533
Генералиссимус
Группа: Модераторы
Сообщений: 2159
Награды: 7
Репутация: 54
Статус: Offline
Цитата dim ()
если мне надо измерять постоянку до 15 вольт, то нужно мудрить делитель, НО значит ли это что теперь на вольтметр будет отдельный вход?
И еще надо будет пересчитывать результат...


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

dimДата: Воскресенье, 12.04.2015, 09:27 | Сообщение # 534
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
хотел такой щуп-пробник в машину сделать. жаль

dtmfДата: Воскресенье, 03.05.2015, 22:17 | Сообщение # 535
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Китайци и етот прибор украли biggrin
http://www.ebay.co.uk/itm....0687505

AndrewДата: Понедельник, 04.05.2015, 20:18 | Сообщение # 536
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Точно украли! Вот предприимчивые. Хотя-бы на пиво прислали...)

vitalijvitalijnemoДата: Среда, 06.05.2015, 13:53 | Сообщение # 537
Рядовой
Группа: Пользователи
Сообщений: 1
Награды: 0
Репутация: 0
Статус: Offline
Решил собрать сей девайс но немогу скачать прошивку помогите orun@list.ru  зарание спасибо!

Макс8058Дата: Понедельник, 25.05.2015, 17:58 | Сообщение # 538
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Здравствуйте. Помогите пожалуйста, кто нибудь может описать полный принцип работы данной схемы? Заранее спасибо!

Добавлено (25.05.2015, 18:58)
---------------------------------------------
Здравствуйте. Помогите пожалуйста, кто нибудь может описать полный принцип работы данной схемы? Заранее спасибо!


Макс8058Дата: Вторник, 26.05.2015, 10:59 | Сообщение # 539
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
ДА, прибор сделал, все работает. Только полный принцип не могу толком описать. Хотелось бы узнать побольше каков принцип измерения емкости, сопротивления...? на чем реализован генератор?

profesДата: Пятница, 10.07.2015, 19:16 | Сообщение # 540
Рядовой
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
Статус: Offline

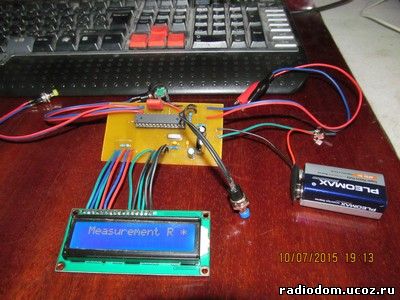

Здравствуйте. Решил собрать сей прибор, взял готовую печатку.  Сразу не запускался, только строка
квадратов на экране. После недолгих тестов выяснилось, что новый кварц дохлый. После замены прибор запустился, но вот незадача, не работает так как
нужно. Если соединить вместе щупы или повесить на них сопротивление 1 Ком (или
кондер 47мф), то прибор начинает переключать режимы, как кнопкой S1. В режим
измерения сопротивления не входит, генератор проскакивает. Пробовал 4 МК
Atmega8-16PU (кЕтай), одна Atmega8A-PU все с разными прошивками, результат
один.  Перепробовал все, что советуют в
этой теме. Может у кого было такое? Заранее благодарен, очень хочется прибор
довести до ума))). Печатку, скрин прилагаю.
Прикрепления: UIP.lay (55.8 Kb) · 9256851.jpg (56.9 Kb)


Сообщение отредактировал profes - Пятница, 10.07.2015, 19:18
