Универсальный прибор
| |
| Maks | Дата: Суббота, 16.07.2011, 22:49 | Сообщение # 121 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Ув. Andrew подскажите:
1- ЖКИ символьный WH1602D-YYK-CTK 85х29.5х14.5мм видимая - 66x16мм
2- ЖКИ символьный RC1602D-YKY-CSX (замена AC162AYJLY56H) 85х29.5х14.5мм, символ 2.95x5.55мм
3- ЖКИ символьный RC1602B-GKY-CSX (замена AC162BGJLY84H-AR) 80х36х14.5мм, символ 2.95x5.55мм
4- ЖКИ символьный RC1602A-GGN-CSX (замена AC162DGA75H) 84х44х14.5мм, символ 2.95x5.55мм
Все подходят? Какой лучше? Какие конденсаторы по типу лучше ставить?
|
| |
| |
| Andrew | Дата: Суббота, 16.07.2011, 22:55 | Сообщение # 122 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7536
Статус: Offline
| Должны подходить все. Конденсатор с5 термостабильный, остальные любые.
|
| |
| |
| Maks | Дата: Воскресенье, 17.07.2011, 00:07 | Сообщение # 123 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Огромное спасибо ВАМ!!!
|
| |
| |
| samodelkin | Дата: Четверг, 28.07.2011, 20:02 | Сообщение # 124 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| собрал, но работает что-то хреновато- при включении надпись "универсальный измерительный прибор......" потом "измерение R " и виснет до тех пор, пока не подать на вход сопротивление, в этом режиме измеряет сопротивления, но не калибруется  (хотя в других режимах калибровка работает), и не работает осц(но это не важно, у меня есть нормальный), в остальном все хорошо
фузы прошиты правильно, проц atmega8-16pu
|
| |
| |
| lawr | Дата: Пятница, 29.07.2011, 16:09 | Сообщение # 125 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Собрал, запустился без проблем. Измерение R, С, осциллограф работают нормально, генератор до 14 кГц прибавляет по 1 Гц, далее по 100 (наверное) - сильно сказывается дребезг контактов кнопок. Какая максимальная частота генератора - не выяснил - дошел до 35 кГц дальше не хватает терпения давить кнопки. При шаге в 100 Гц если отпустить кнопку - потом частоту уже не изменишь. Только через смену режима. Прибор, однако не виснет.
Но...
В режим "Частотомер" входит без проблем. Интервал 1с-10с меняет, а измерения - нет. Подаю прямоугольник от 74НС4020 ТТЛ-уровень частотой 1024 кГц и ниже.
При питании от батарей - 0 Гц глухо. При питании от БП - постоянно 50 Гц. Чего же с ним такое?
Контроллер Mega8-16PU.
Добавлено (29.07.2011, 22:47)
---------------------------------------------
Чудес не бывает, однако. Прибор был собран на плате от rastamanoff - понравилась. Плату не проверил - спаял и начал задавать вопросы. Теперь сам и отвечаю: на указанной плате вывод 11 микроконтроллера висит в воздухе, т.е. никуда не подключен!
Теперь все работает.
Спасибо, Андрей, за очень интересный прибор.
Сообщение отредактировал lawr - Пятница, 29.07.2011, 22:47 |
| |
| |
| ivanov6 | Дата: Понедельник, 01.08.2011, 21:41 | Сообщение # 126 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Собрал, но крякозябры раздражают. Заменил на латиницу. Если автор невозражает - могу выложить.
|
| |
| |
| rastamanoff | Дата: Среда, 03.08.2011, 20:51 | Сообщение # 127 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Quote Плату не проверил - спаял и начал задавать вопросы. Теперь сам и отвечаю: на указанной плате вывод 11 микроконтроллера висит в воздухе, т.е. никуда не подключен!
Действительно висит,извеняюсь чего-то недоглядел.Вот исправленая печать от rastamanoffa http://depositfiles.com/files/1mdqsfay8
|
| |
| |
| Ant-RG | Дата: Пятница, 05.08.2011, 18:43 | Сообщение # 128 |
 Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Собрал и я сие чудо, ATmega8a au, не работает осциллограф и генератор виснет с 4000 Гц остальное в норме, ув. Andrew можно ли ожидать исправления прошивки? Был бы очень благодарен!
Так же вот моя печатка, индикатор WH1602B-TMI-CT ставится сверху на разьёме, фото выложу позже
Сообщение отредактировал Ant-RG - Пятница, 05.08.2011, 18:46 |
| |
| |
| Andrew | Дата: Суббота, 06.08.2011, 20:51 | Сообщение # 129 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7536
Статус: Offline
| Там все работать должно при правильной зборке, то что генератор подвисает на высоких частотах осенью исправляю...
|
| |
| |
| Ant-RG | Дата: Суббота, 06.08.2011, 21:50 | Сообщение # 130 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Quote (Andrew) Там все работать должно при правильной зборке
Но осциллограф же писали у некоторых не работает тоже, сопротивление и ёмкость прибор меряет и калибруется нормально хотя конечно неисключаю ошибки и у себя
Quote (Andrew) то что генератор подвисает на высоких частотах осенью исправляю... |
| |
| |
| reanimaster | Дата: Воскресенье, 07.08.2011, 12:24 | Сообщение # 131 |
 Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Ув. Andrew, нет ли у Вас варианта прошивки под латиницу?
Спасибо
Сообщение отредактировал reanimaster - Воскресенье, 07.08.2011, 12:25 |
| |
| |
| Andrew | Дата: Воскресенье, 07.08.2011, 16:33 | Сообщение # 132 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7536
Статус: Offline
| Под латиницу нет.
|
| |
| |
| Ant-RG | Дата: Воскресенье, 07.08.2011, 21:30 | Сообщение # 133 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline

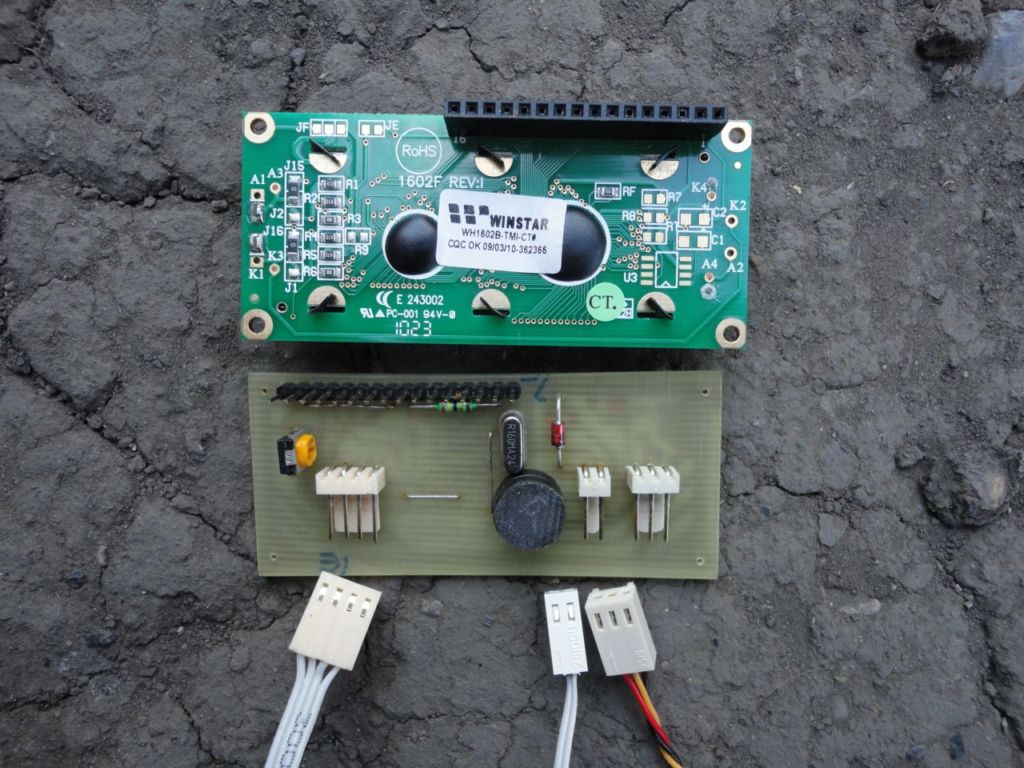

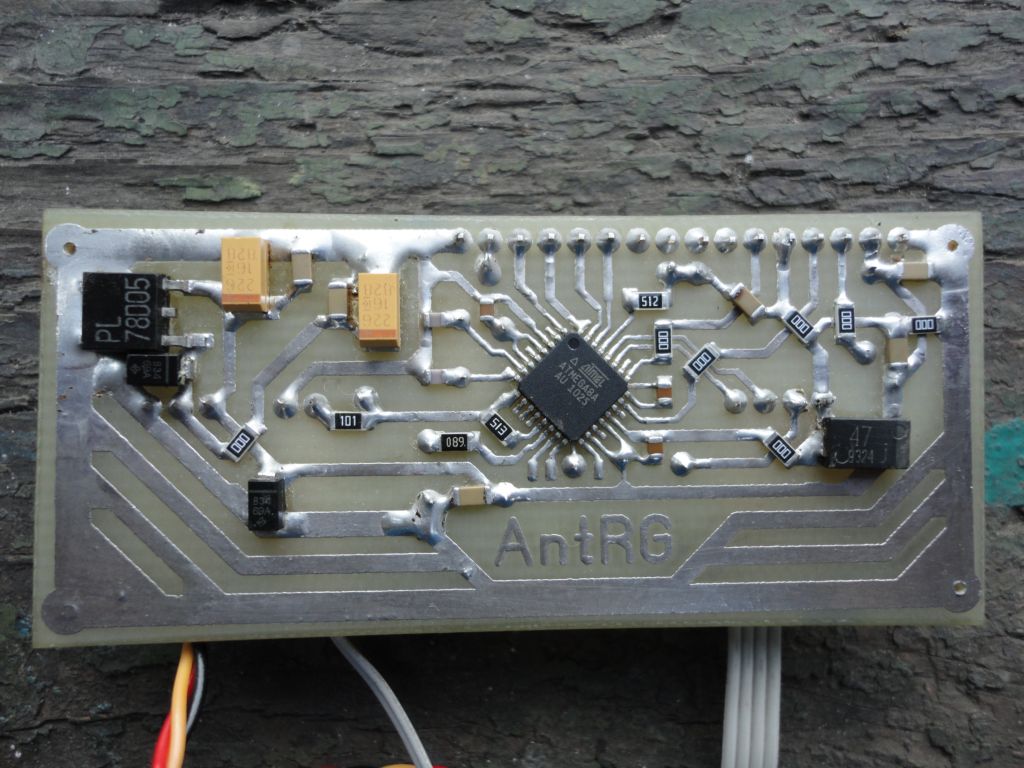

| Фотки как и обещал   |
| |
| |
| Б-1 | Дата: Суббота, 13.08.2011, 22:01 | Сообщение # 134 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| Здравствуйте. Вот собрал Ваш прибор правда на макетке,спасибо все заработало сразу. Извените конечно за казалось бы простой вопрос. Обьясните как конкретно и последовательно его калибровать. Мне всегда хотелось иметь нечто подобное,помогите пожалуйста его настроить.
Добавлено (13.08.2011, 22:01)
---------------------------------------------
Зрравствуйте. Я посмотрел Ваше видео не так показывает измерения R C нет надписей пф ом мкф, но осцилограф и все остальное работает. А вот с R C не могу разобраться вроди бы 0 и выставляеться а показывает совсем не правельно. прошивку брал здесь http://c2.at.ua/load/radioljubitelskie/universalnyj_izmeritelnyj_pribor_atmega8/23-1-0-63 Контроллер Мега8А дисплей WH0802A частично не все показывает но понятно. что было под рукой. Прошил другую мегу 8А на ней осцылограф не пашет, не понятно почему но факт. Режимы меняет кнопкой 1 а не 3 как написано.И частотомер не пойму как работает, и работает ли он вообще.Могут ли все эти ошибки быть связаны с не тем дисплеем,и почему бы не использовать и такой он дешевле,но там наверное надо программу изменить.
Сообщение отредактировал Б-1 - Понедельник, 15.08.2011, 09:17 |
| |
| |
| Andrew | Дата: Понедельник, 15.08.2011, 15:26 | Сообщение # 135 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7536
Статус: Offline
| Процесс калибровки описан, там все просто...
Сама работа прибора не зависит от выбранного дисплея, могут не правильно отображаться символы если нет кириллицы..
|
| |
| |
|
|
