Самодельные катушки ІВ металодетекторов.
Luk69Дата: Пятница, 30.08.2013, 22:35 | Сообщение # 16
Полковник
Группа: Пользователи
Сообщений: 182
Награды: 0
Репутация: 1
Статус: Offline
Точно! Я пять лет перематываю трансы и элдвижки и всё время пропитываю НЦ лаком. Ни у одного ничего не растворилось. Самые ответственные изделия погружаю на полчаса в лак.....

Добавлено (30.08.2013, 22:35)
---------------------------------------------
АРСЕНАЛ, Вы не могли бы поделиться схемкой своего НЧ генератора (555).


АРСЕНАЛДата: Пятница, 30.08.2013, 22:51 | Сообщение # 17
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Luk69, Схема генератора взята отсюда -              https://www.google.com.ua/search?....bih=645                                 .Какая именно не помню.Гугл и паяльник в помощь!

Luk69Дата: Пятница, 30.08.2013, 23:37 | Сообщение # 18
Полковник
Группа: Пользователи
Сообщений: 182
Награды: 0
Репутация: 1
Статус: Offline
Цитата (АРСЕНАЛ)
https://www.google.com.ua/search?....bih=645
 Дык там все схемы генераторов прямоугольного импульса, а нам нужон таки синус...

АРСЕНАЛДата: Пятница, 30.08.2013, 23:47 | Сообщение # 19
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Luk69, Нет разницы каким молотком ударить по колоколу - круглым,квадратным или трехугольным, он все равно будет звучать!

Luk69Дата: Пятница, 30.08.2013, 23:55 | Сообщение # 20
Полковник
Группа: Пользователи
Сообщений: 182
Награды: 0
Репутация: 1
Статус: Offline
Тобишь, форма сигнала не имеет значения при настройке катушки в резонанс заданной частоте? И на осциле тоже надо смотреть квадратики?

АРСЕНАЛДата: Пятница, 30.08.2013, 23:59 | Сообщение # 21
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Не будет там уже никаких квадратиков, там будет чистая синусоида!

Luk69Дата: Суббота, 31.08.2013, 00:02 | Сообщение # 22
Полковник
Группа: Пользователи
Сообщений: 182
Награды: 0
Репутация: 1
Статус: Offline
Спасибо. А я парюсь в поиске несложного генератора...

Luk69Дата: Суббота, 31.08.2013, 21:56 | Сообщение # 23
Полковник
Группа: Пользователи
Сообщений: 182
Награды: 0
Репутация: 1
Статус: Offline

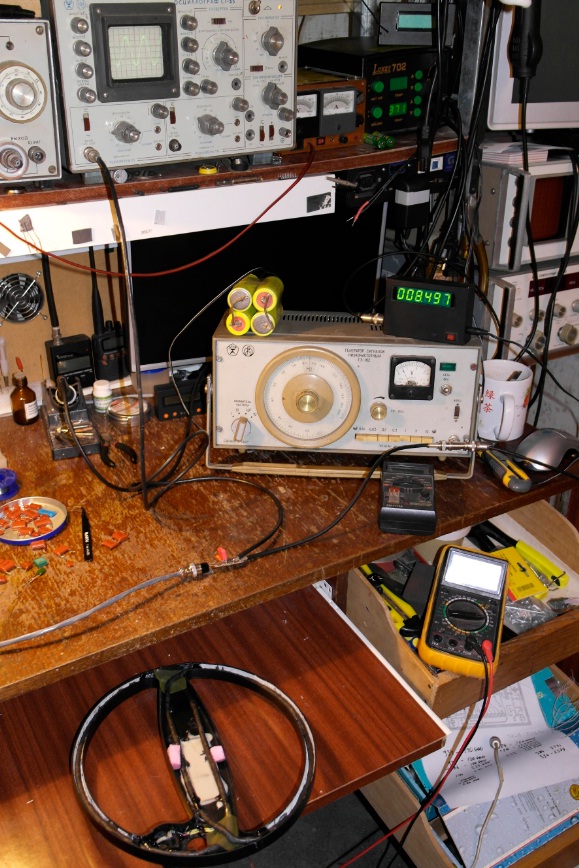

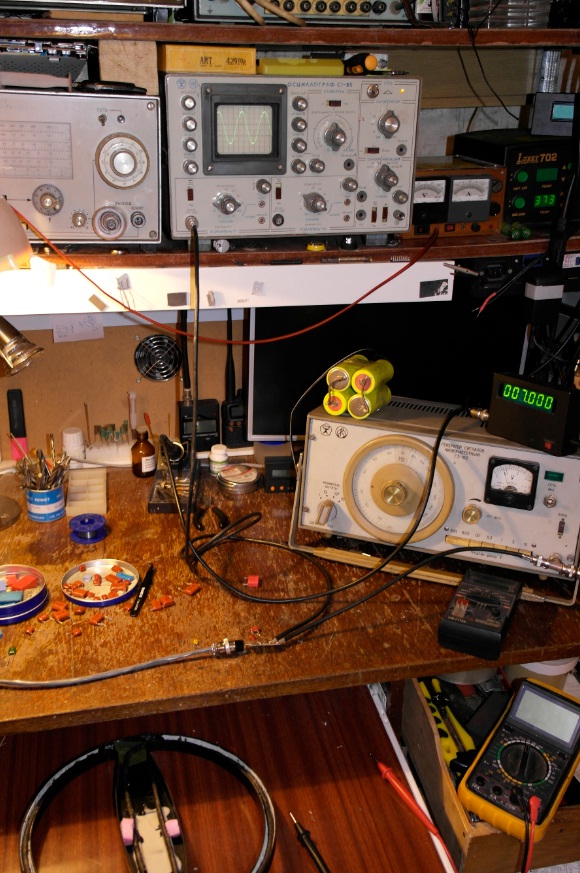

Нашёл... ))
Прикрепления: 1710240.jpg (212.8 Kb) · 1699415.jpg (225.8 Kb)

януковичДата: Суббота, 31.08.2013, 22:01 | Сообщение # 24
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Награды: 19
Репутация: 61
Статус: Offline
Luk69,  у Вас не мастерская, а "волшебная страна", мечта любого радиолюбителя! Пошел я..... от зависти грызть батарею.  shutup

komradДата: Суббота, 31.08.2013, 23:25 | Сообщение # 25
Подполковник
Группа: Пользователи
Сообщений: 104
Награды: 0
Репутация: 1
Статус: Offline
Цитата (Luk69)
А я парюсь в поиске несложного генератора...
Ух ты! Генератор у Вас совсем не сложный :D.   Осцилл у мну такой-же, а вот в остальном составлю компанию Януковичу батарею погрызть biggrin

Luk69Дата: Суббота, 31.08.2013, 23:29 | Сообщение # 26
Полковник
Группа: Пользователи
Сообщений: 182
Награды: 0
Репутация: 1
Статус: Offline
Есть ещё С1-108, С1-49 и ОМЛ-2! )))

АРСЕНАЛДата: Воскресенье, 01.09.2013, 00:30 | Сообщение # 27
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline

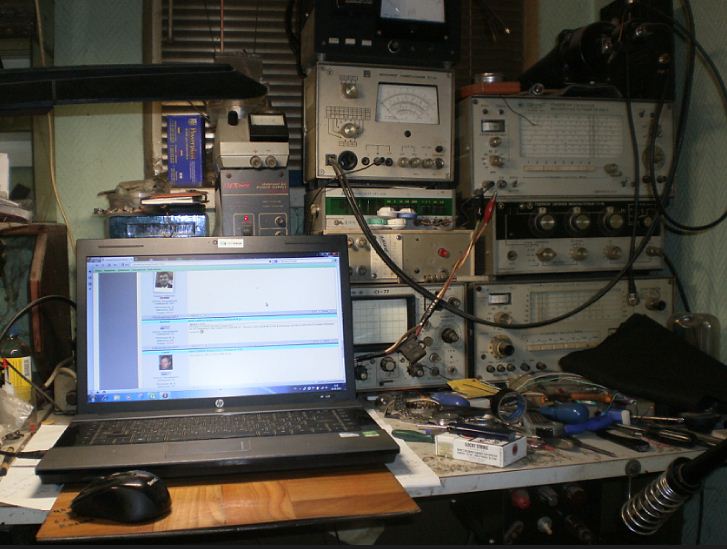

Вот только один угол моей мастерской.

Но если собираетесь делать много катушек , то рекомендую все таки спаять отдельную приставку для их настроек.
По поводу генератора на 555 таймере - паяете любую приглядевшуюся схему, частотозадающими (переменный резистор и конденсатор) добиваетесь необходимого диапазона частот, на выходе будет меандр - он нам не нужен, а посему на выход ставите RC цепочку и...... получаете сигнал похожий на пилу.Вот он и отлично подходит для наших целей.
Обратите внимание, что этот сигнал на контур подается через резистор 10-20 килоом!И на иследуемом контуре мы будем иметь хорошую синусоиду.
Прикрепления: 4869323.jpg (75.0 Kb)

АРСЕНАЛДата: Воскресенье, 01.09.2013, 00:49 | Сообщение # 28
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Немного об изготовлении обмоток катушки.

Отступление.Есть очень много способов изготовления катушек, способов экранировки, балансировки катушек - я попробую описать способ, который, возможно не является самым простым, но ,как показала практика, достаточно правильным что б получить катушку с отличными параметрами.

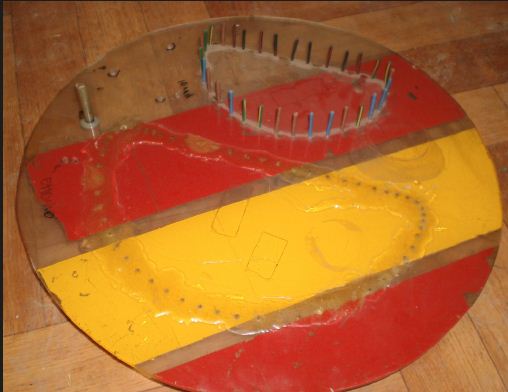

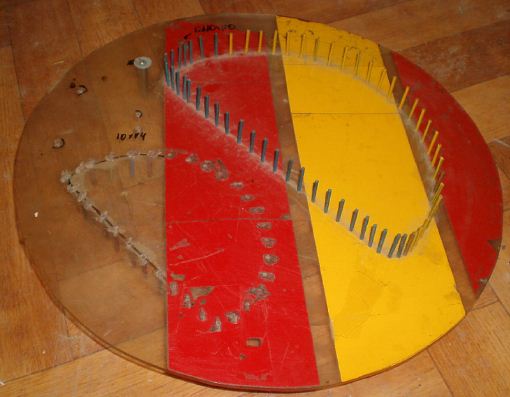

Итак, Вы уже определились с количеством витков,диаметром провода и теперь стоит вопрос сделать обмотки под имеющийся корпус.Для намотки обмоток я использую в качестве каркаса круглые банки,ведерки, каструлки и другое круглое, с необходимым диаметром - если форма обмоток будет иметь круглую форму.Для изготовления обмоток ДД катушек неплохо было б иметь специальный каркас.Его несложно изготовить из ненужного куска оргстекла, пластика,фанеры.Я себе сделал из оргстекла - несколько десятков гвоздиков,горячим паяльником впихнутые в отверствия чуть меньшего диаметра чем собственно гвоздики, да и саму шляпку гвоздика горячим паяльником можно утопить в оргстекле.На гвоздики необходимо одеть кусочки изоляции из провода - они не позволят лаковому покрытию эмальпровода повредиться при снятии обмотки с каркаса.Вот так выглядит универсальный каркас для ДД обмоток.


Прикрепления: 5368969.jpg (36.4 Kb) · 1445806.jpg (33.9 Kb)


Сообщение отредактировал АРСЕНАЛ - Воскресенье, 01.09.2013, 00:52

Luk69Дата: Воскресенье, 01.09.2013, 01:07 | Сообщение # 29
Полковник
Группа: Пользователи
Сообщений: 182
Награды: 0
Репутация: 1
Статус: Offline
АРСЕНАЛ, спасибо! Угол классный - живой уголок)))
Вопрос по ходу... Как определить необходимое количество витков при намотке на DD шаблон? Периметр принять за длину окружности и перевести в диаметр? И вообще, что считается размером DD катушки? К какому расчёту можно привязать определение будущей частоты контура?

АРСЕНАЛДата: Воскресенье, 01.09.2013, 01:42 | Сообщение # 30
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Теперь собственно о самих обмотках.

Вариант 1.
Если будут экранироваться сами обмотки и не будет экранироваться корпус катушки.
Обмотку наматываем на каркас, не снимая с каркаса обмотку обвязываем ниткой с шагом 0,5-1 см,  можно по кругу и два раза пройтись.
Снимаем обвязаную обмотку с каркаса и пропитываем ее хорошенько лаком ПФ, сушим в проветриваемом месте несколько суток.
После высыхания обматываем обмотку изолентой.
Поверх изоленты наматываем с шагом 1-2 см голый (без никакой изоляции) провод, но с таким расчетом, что б он не обошел всю обмотку, а чтоб осталось сантиметров 5 между началом обмотки и концом.
Покрываем графитным лаком обмотку где проложен экранный провод и тот промежуток где его нет, оставив только небольшую полосочку (5-10мм) без покрытия.
Опять несколько суток сушим обмотку и после высыхания обматывает ее еще раз изолентой не забывая сделать проводком отвод экрана.
Потом , установив обе обмотки (передающую и приемную) в корпус катушки экраны обеих обмоток соединяем вместе и выводим кабелем в прибор.
Этот вариант имеет один недостаток - нужно будет каким то образом и заэкранировать место, где будет распаиваться кабель с обмотками.Если этого не сделать, то катушка будет ложнить на мокрой траве, на росе...

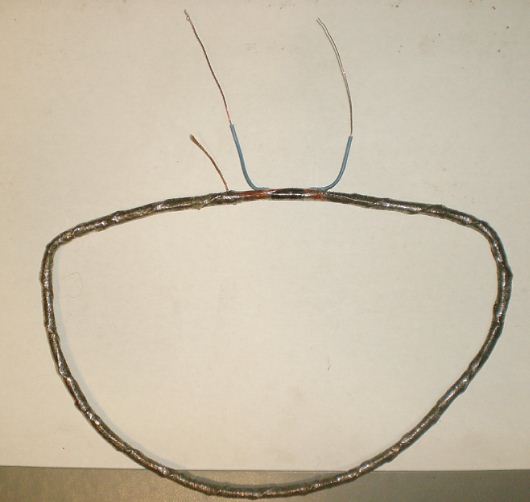

Вот так выглядит "готовая" к установке в корпус обмотка-


Вариант 2.
Если отдельно обмотки экранироваться не будут, но полностью будет экраном покрыт корпус.
Такой вариант более предпочительнее по многим причинам.
Обмотку наматываем на каркас, не снимая с каркаса обмотку обвязываем ниткой с шагом 0,5-1 см,  можно по кругу и два раза пройтись.

Снимаем с каркаса и смотрим насколько плотно удалось ниткой стянуть обмотку.Если кажется, что недостаточно плотно - еще разок-другой обматываем.
Теперь берем мягкую рыболовную леску толщиной 0,7-1,0 мм и поверх ниток обматываем обмотку леской с шагом 5 мм - эта намотка даст нам небольшой зазор между корпусом катушки с экраном и поможет эпоксидной смоле более качественно заполнить все промежутки в корпусе.
В этом варианте пропитывать обмотку ничем не нужно, она пропитается эпоксидкой при заливке.
Прикрепления: 5238547.jpg (28.8 Kb)
