Sleepwalker, вы экранируете сами обмотки?

fitterpolesovДата: Воскресенье, 05.03.2017, 08:42 | Сообщение # 857
Подполковник
Группа: Пользователи
Сообщений: 124
Награды: 0
Репутация: 0
Статус: Offline
С экраном что-то не так. Явная емкостная связь. Обмотки должны быть каждая в своем экране, прокладки в местах пересечения катушек слабо помогут. И кабель нужно правильный, Тх витая пара в экране, Рх в экране, изолированы, все это в общем экране. Подключать экраны Тх и Рх в датчике к наружному экрану, возле разъема экраны не подключены.

SleepwalkerДата: Воскресенье, 05.03.2017, 12:12 | Сообщение # 858
Генерал-майор
Группа: Пользователи
Сообщений: 435
Награды: 0
Репутация: 4
Статус: Offline
Цитата Andrew ()
вы экранируете сами обмотки?
не сами обмотки, а корпус

AndrewДата: Воскресенье, 05.03.2017, 12:16 | Сообщение # 859
Генералиссимус
Группа: Администраторы
Сообщений: 4586
Награды: 1
Репутация: 62
Статус: Offline
Цитата Sleepwalker ()
рх отделена от тх экраном
Тогда не понятна фраза..)
Измерил емкость между горячими концами в нескольких катушках...от 400 до 600пФ  Многовато....

SleepwalkerДата: Воскресенье, 05.03.2017, 12:36 | Сообщение # 860
Генерал-майор
Группа: Пользователи
Сообщений: 435
Награды: 0
Репутация: 4
Статус: Offline
Цитата Andrew ()
Тогда не понятна фраза..)
может не уточнил...это про кабель я писал...

сделаю другую катушку заэкранирую только обмотку  рх

Добавлено (05.03.2017, 12:36)
---------------------------------------------
у меня емкость между тх и рх 274 пф,между тх и экраном(графитовым) 394 пф,между рх и экраном 853пф...замеры проводил на разьеме


AndrewДата: Воскресенье, 05.03.2017, 12:42 | Сообщение # 861
Генералиссимус
Группа: Администраторы
Сообщений: 4586
Награды: 1
Репутация: 62
Статус: Offline
Может лучше экранировать фольгой...

SleepwalkerДата: Воскресенье, 05.03.2017, 12:58 | Сообщение # 862
Генерал-майор
Группа: Пользователи
Сообщений: 435
Награды: 0
Репутация: 4
Статус: Offline
Цитата Andrew ()
Может лучше экранировать фольгой...
ну если одну рх то да...видимо так и придется...

fedya_valkiДата: Воскресенье, 05.03.2017, 13:04 | Сообщение # 863
Генералиссимус
Группа: Пользователи
Сообщений: 1496
Награды: 3
Репутация: 10
Статус: Offline
Цитата fitterpolesov ()
Можете дать картинку тока в Тх (на резисторе 0,1 Ом, например)?

Присоединяюсь. Интересно форму тока глянуть

SleepwalkerДата: Воскресенье, 05.03.2017, 13:43 | Сообщение # 864
Генерал-майор
Группа: Пользователи
Сообщений: 435
Награды: 0
Репутация: 4
Статус: Offline
Цитата fedya_valki ()
Интересно форму тока глянуть

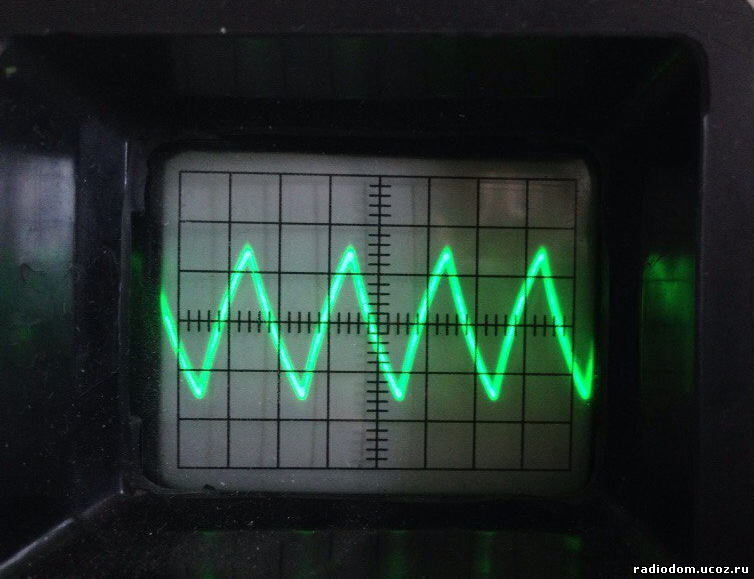

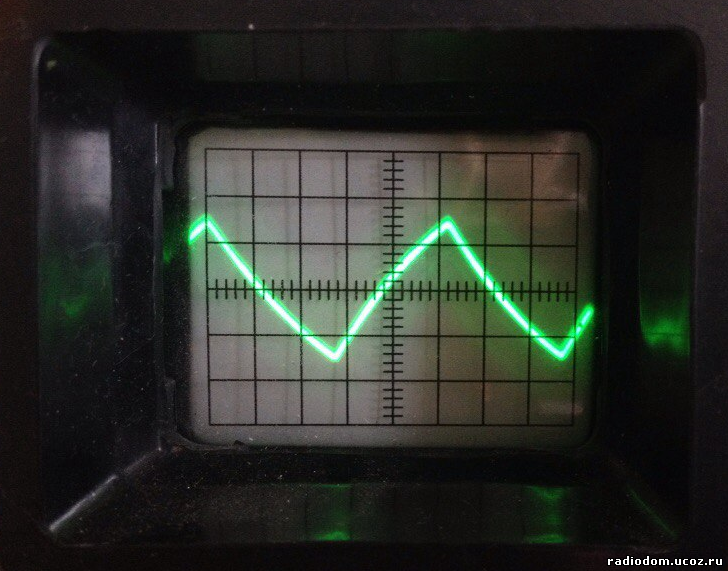

ну 0,1ом не нашлось...спаял параллельно 6 резисторов по 2 ома


Прикрепления: 1453626.png(535Kb) · 1199135.png(571Kb)

AndrewДата: Воскресенье, 05.03.2017, 21:11 | Сообщение # 865
Генералиссимус
Группа: Администраторы
Сообщений: 4586
Награды: 1
Репутация: 62
Статус: Offline
Как будто емкостная нагрузка..

SleepwalkerДата: Воскресенье, 05.03.2017, 22:34 | Сообщение # 866
Генерал-майор
Группа: Пользователи
Сообщений: 435
Награды: 0
Репутация: 4
Статус: Offline
Цитата Andrew ()
Как будто емкостная нагрузка..
Вам лучше знать...я не силен в осцилограммах...точнее в их анализе

AndrewДата: Воскресенье, 05.03.2017, 22:37 | Сообщение # 867
Генералиссимус
Группа: Администраторы
Сообщений: 4586
Награды: 1
Репутация: 62
Статус: Offline

Sleepwalker
, Знаю!)

SleepwalkerДата: Воскресенье, 05.03.2017, 22:49 | Сообщение # 868
Генерал-майор
Группа: Пользователи
Сообщений: 435
Награды: 0
Репутация: 4
Статус: Offline
Andrew, ...почему так произошло(емкостная нагрузка) и что можно с этим сделать?

de-si-gnДата: Воскресенье, 05.03.2017, 23:28 | Сообщение # 869
Генерал-майор
Группа: Пользователи
Сообщений: 322
Награды: 2
Репутация: 8
Статус: Offline

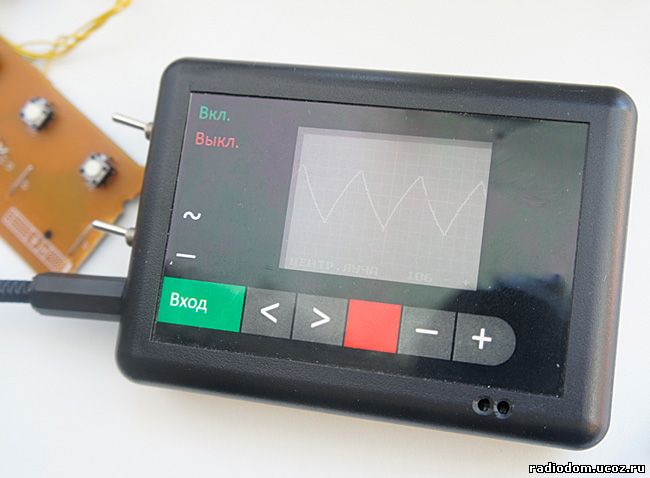

И у меня такая картинка (на резисторе 0,74 ом)



И здесь тоже http://md4u.ru/viewtopic.php?f=95&t=10586&start=50
Прикрепления: 0955152.jpg(35Kb)


Сообщение отредактировал de-si-gn - Воскресенье, 05.03.2017, 23:34

SleepwalkerДата: Понедельник, 06.03.2017, 01:21 | Сообщение # 870
Генерал-майор
Группа: Пользователи
Сообщений: 435
Награды: 0
Репутация: 4
Статус: Offline
de-si-gn, что за осцылл у вас? где покупали? цена? прикольно выглядит
