О схеме и работе К-3 - Страница 50 - Форум
[ Новые сообщения · Участники · Правила форума · Поиск · RSS ]

Форум » Приборы для поиска » МД "КРОТ3-ХМ" » О схеме и работе К-3 (Вопрос-ответ)
О схеме и работе К-3
4ff5fd2Дата: Вторник, 02.07.2019, 16:40 | Сообщение # 736
Генерал-майор
Группа: Пользователи
Сообщений: 264
Награды: 12
Репутация: 18
Статус: Offline
Цитата Troll ()
Крот рэйтинг это третий, или смарт?


а прошивку в каком разделе форума брали? В начале раздела МД "КРОТ-RAITING" все написано.
Там же есть ссылка на Описание Режимов  для прошивок "MULTI MD в котором ответы на ваши вопросы о настройке частоты и прочем  smile
Успехов  smile


Сообщение отредактировал 4ff5fd2 - Вторник, 02.07.2019, 16:42

TrollДата: Вторник, 02.07.2019, 17:03 | Сообщение # 737
Лейтенант
Группа: Пользователи
Сообщений: 50
Награды: 0
Репутация: 0
Статус: Offline
Благодарю! Забываю что оно кликабельное, уже четвертый раз скачал  wacko

fiusДата: Четверг, 01.08.2019, 15:06 | Сообщение # 738
Рядовой
Группа: Пользователи
Сообщений: 14
Награды: 0
Репутация: 0
Статус: Offline
народ крот 3 работает от 4 или 5 вольт. если запускаю от 4 то у меня на 40 ноге 2.6 в если через кренку 5в от двух акб то все в норме. но приходится увеличивать сопротевление контраста экрана. И кто корпуса изготавливает интерисует цена и возможность отправки в сибирь.

Добавлено (01.08.2019, 15:38)
---------------------------------------------
И еще вот такой кабель доступен мне  https://u.to/k8f6FQ подойдет или нет.
И провод есть на 0.14 для рх


Сообщение отредактировал fius - Четверг, 01.08.2019, 15:40

TCBДата: Четверг, 01.08.2019, 15:54 | Сообщение # 739
Генерал-полковник
Группа: Модераторы
Сообщений: 1048
Награды: 5
Репутация: 48
Статус: Offline
Цитата fius ()
крот 3 работает от 4 или 5 вольт.

Стандартно от 5В. Если поставить стабилизаторы 3.3В с малым падением напряжения, то можно и от 4В.

Цитата fius ()
вот такой кабель доступен мне

Сечение у него вообще никакое...


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

fiusДата: Четверг, 01.08.2019, 16:20 | Сообщение # 740
Рядовой
Группа: Пользователи
Сообщений: 14
Награды: 0
Репутация: 0
Статус: Offline
Благодарю буду искать как в теме про крот 2

TrollДата: Пятница, 13.09.2019, 18:00 | Сообщение # 741
Лейтенант
Группа: Пользователи
Сообщений: 50
Награды: 0
Репутация: 0
Статус: Offline
Переключатель S5, как он работает? Точнее, там идёт, к примеру, 10 кГц, потом 8, потом 12, я правильно понял? И контакты, что коммутируют на землю выводы проца, это чтобы он понимал что нужно переключить частоту? Проясните пожалуйста.

TCBДата: Пятница, 13.09.2019, 18:32 | Сообщение # 742
Генерал-полковник
Группа: Модераторы
Сообщений: 1048
Награды: 5
Репутация: 48
Статус: Offline
Цитата Troll ()
Переключатель S5, как он работает?

Логика работы следующая: имеется основной конденсатор (С1-2) к которому подключаются дополнительные конденсаторы. Одновременно второй группой контактов садится на землю одна из ног проца, сообщая ему что произошло переключение.
Т.к. в качестве переключателя в основном применяется тумблер на 3положения 2 направления, то в положении "2" - максимальная частота (С1-2), "1" - средняя (С1-2 + С1-1) и в "3" - самая низкая (С1-2 + С1-3).
(По хорошему надо было нарисовать на схеме именно тумблер, наверное было бы понятней.)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

TrollДата: Пятница, 13.09.2019, 23:05 | Сообщение # 743
Лейтенант
Группа: Пользователи
Сообщений: 50
Награды: 0
Репутация: 0
Статус: Offline
Я думал там что то такое:

https://u.to/_0FPFg

А если так, и две релюшки? Завтра дорисую.

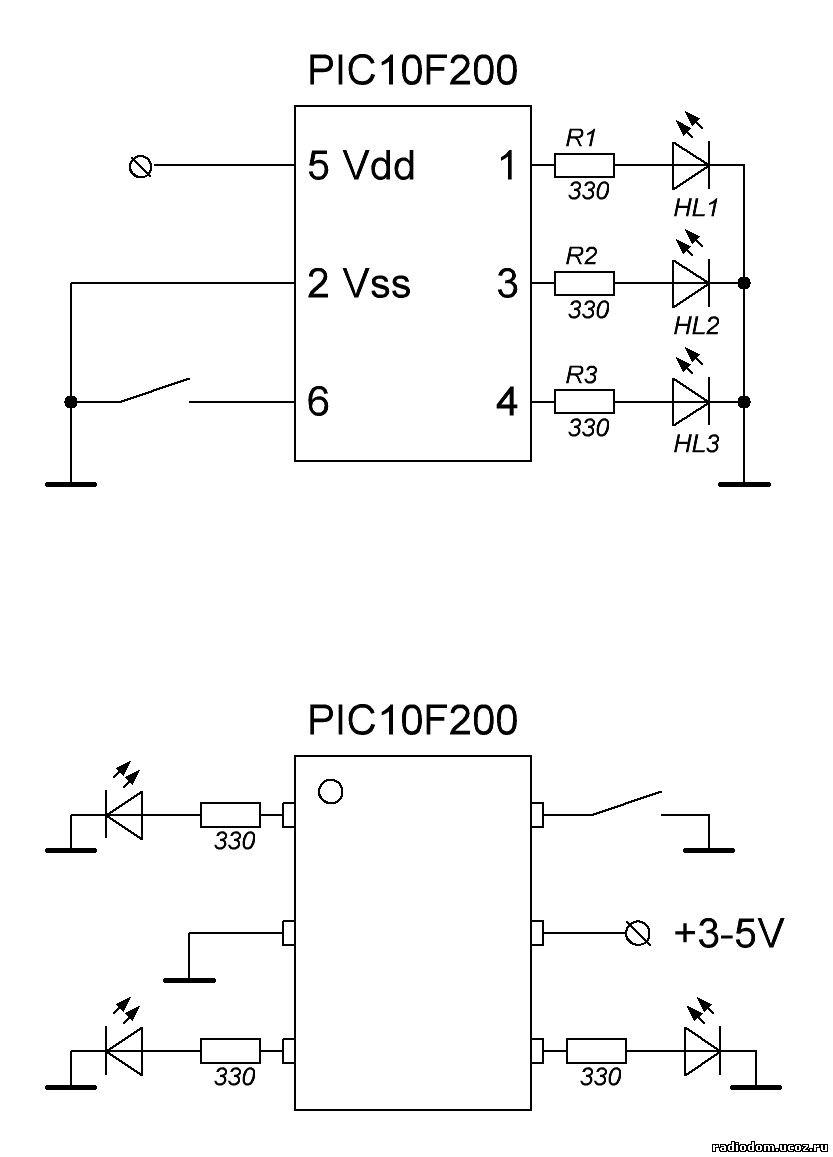

Алгоритм такой: при включении один из светодиодов (например НL1) всегда горит, он ни к чему не подключен, просто сигнализирует работу переключателя S5 в положении "2". Клацая кнопкой, последовательно переключаются два других светодиода. Эти сигналы могут коммутировать две релюшки, вместо положений 1 и 3 тумблера/ переключателя.

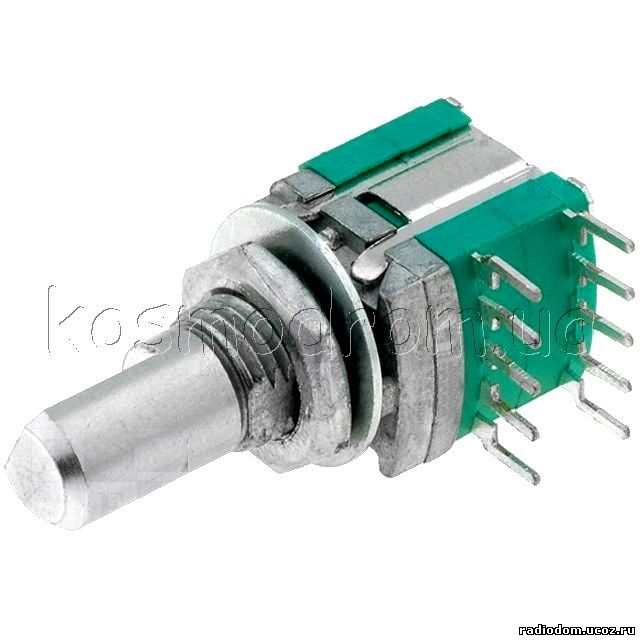

А то тумблер/переключатель уместен на чем то более аналоговом, а на кроте - как бородавка на носу, имхо. К вопросу о потреблении - пару литиев в параллель на 2600-2900 мАч, по 75-80 гривен за штуку - и потребление реле будет почти не актуальным.
Прикрепления: 2722584.jpg(40.8 Kb) · 8690301.jpg(60.3 Kb)


Сообщение отредактировал Troll - Пятница, 13.09.2019, 23:06

TCBДата: Пятница, 13.09.2019, 23:53 | Сообщение # 744
Генерал-полковник
Группа: Модераторы
Сообщений: 1048
Награды: 5
Репутация: 48
Статус: Offline
Цитата Troll ()
А если так, и две релюшки?

Закладывался самый доступный и дешевый вариант.
Переключатели "ALPS" вещь конечно хорошая во всех отношениях, но цены на них не гуманные...
Собственно коммутацию каждый может делать как фантазия подскажет...
В Смарте для этих целей поставили полевики и все работает. При этом габарит минимальный и ничего не потребляет.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

4ff5fd2Дата: Суббота, 14.09.2019, 04:02 | Сообщение # 745
Генерал-майор
Группа: Пользователи
Сообщений: 264
Награды: 12
Репутация: 18
Статус: Offline
Troll,
я делал как Andrew
http://www.radiodom.org/forum/10-41-15872-16-1461347752

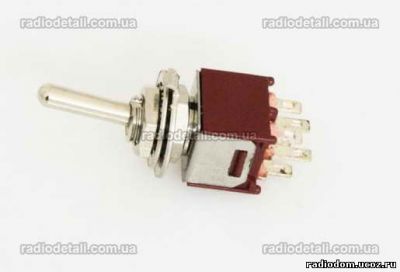

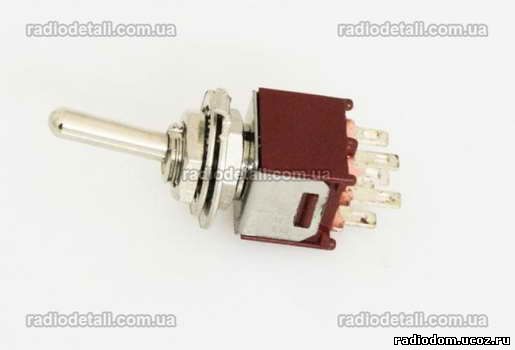

только установил тумблер TSSM2032A1  NINIGI  на три положения двухполюсный.

брал тут  https://u.to/jZlPFg
У моего клавишного переключателя было нестабильное переходное сопротивление - плавал ток Тх. Пришлось применить тумблер - для меня лучшее решение.

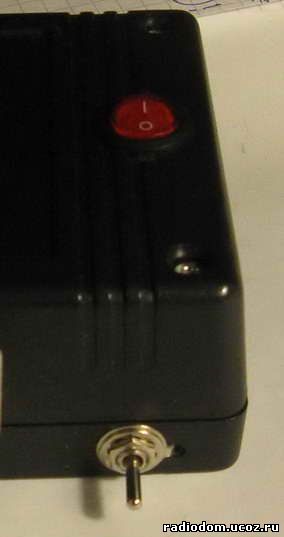

Поместился между платой и передней стенкой корпуса - соединительные проводники короткие и наводок на вход Rx нет.
Цитата Troll ()
А то тумблер/переключатель уместен на чем то более аналоговом, а на кроте - как бородавка на носу, имхо.


бородавка небольшая  smile  , зато второй год работает без вопросов .
Не изобретайте лишних сущностей smile
Прикрепления: 7306366.jpg(14.3 Kb) · 6112110.jpg(11.9 Kb)


Сообщение отредактировал 4ff5fd2 - Суббота, 14.09.2019, 04:05

TrollДата: Суббота, 14.09.2019, 07:59 | Сообщение # 746
Лейтенант
Группа: Пользователи
Сообщений: 50
Награды: 0
Репутация: 0
Статус: Offline
Цитата TCB ()
Смарте для этих целей поставили полевики и все работает.



так можно?

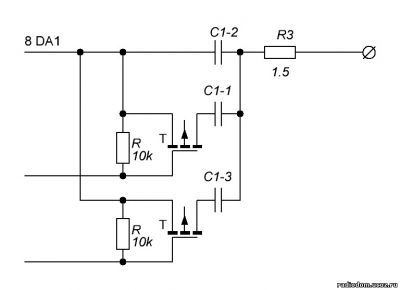

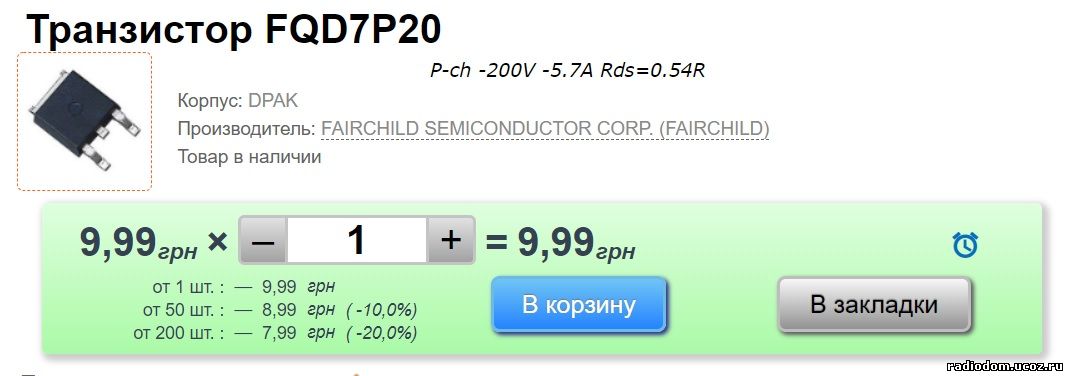

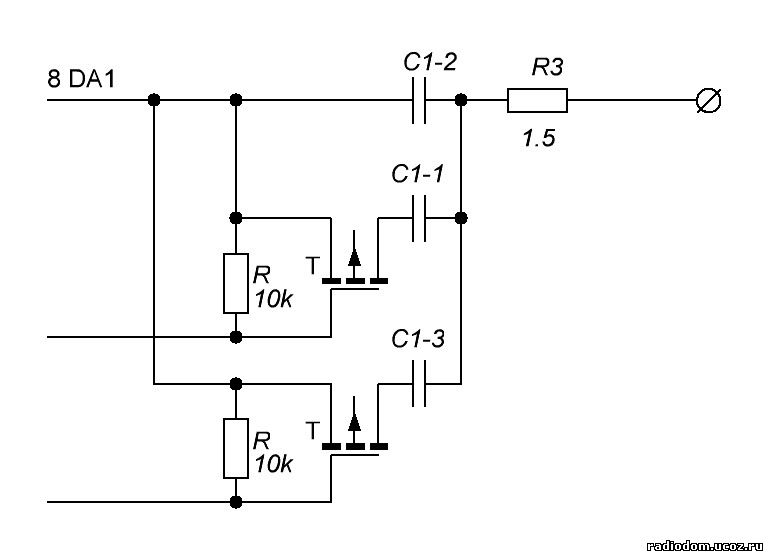

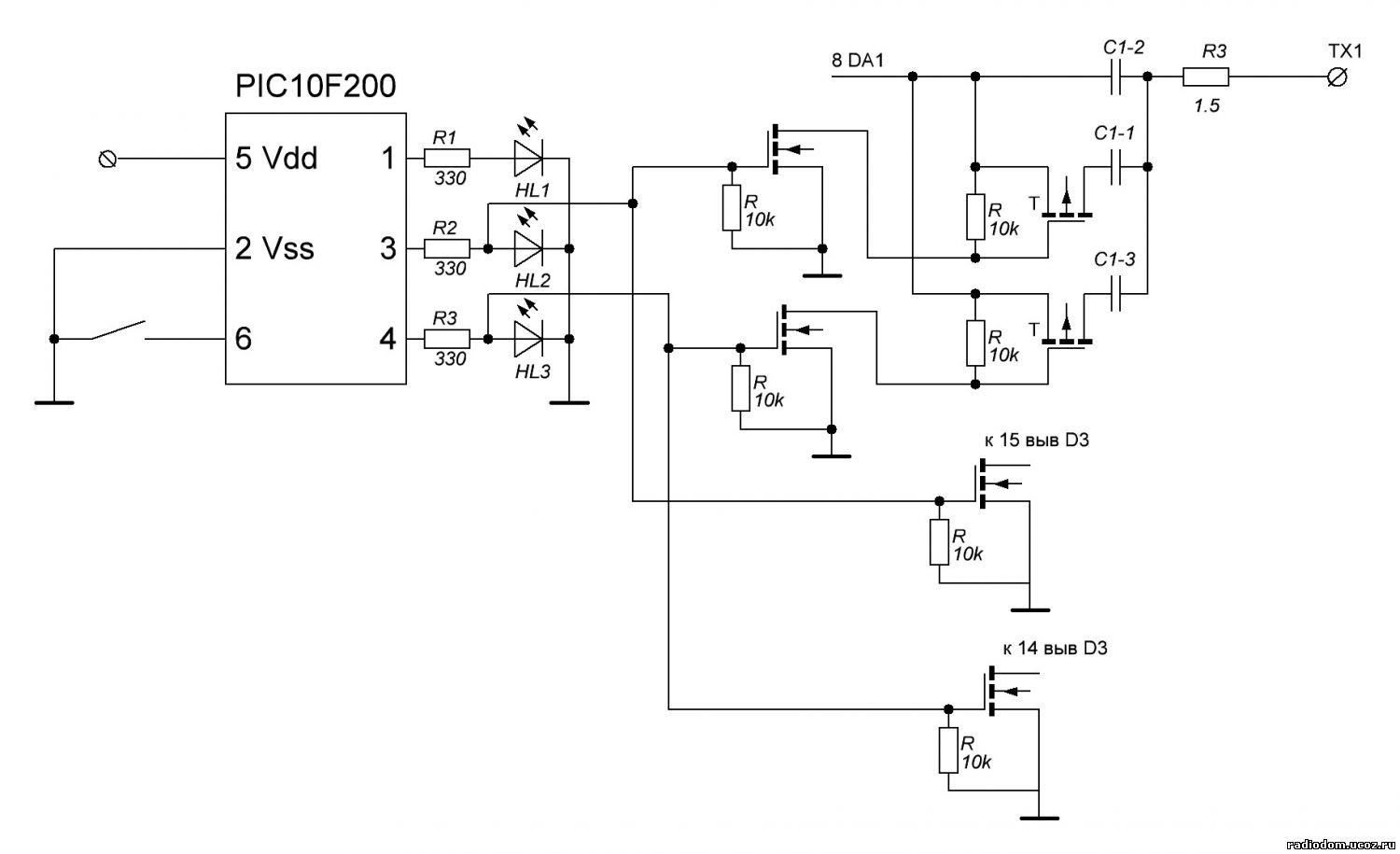

дорисовал еще немножко. Такэ?

прошивка рабочая, вчера навесным монтажом собирал, работает.
https://drive.google.com/file....sharing
Прикрепления: 2199104.jpg(26.1 Kb) · 3626569.jpg(50.5 Kb) · 9778754.jpg(74.3 Kb)


Сообщение отредактировал Troll - Суббота, 14.09.2019, 10:24

4ff5fd2Дата: Суббота, 14.09.2019, 11:25 | Сообщение # 747
Генерал-майор
Группа: Пользователи
Сообщений: 264
Награды: 12
Репутация: 18
Статус: Offline
Troll,
Да включите уже на одну частоту - и на коп   smile  . Сейчас сезон - осталось 1,5-2 месяца    .
Как снегом завалит - будет время доделывать  smile


Сообщение отредактировал 4ff5fd2 - Суббота, 14.09.2019, 11:25

TrollДата: Суббота, 14.09.2019, 12:55 | Сообщение # 748
Лейтенант
Группа: Пользователи
Сообщений: 50
Награды: 0
Репутация: 0
Статус: Offline
Для копа уже собран, теперь хочу поизвращаться :-)
без пинпоинтера как то не очень (нет опыта), хочу пинпоинтер спаять, уже начал.


Сообщение отредактировал Troll - Суббота, 14.09.2019, 13:00

4ff5fd2Дата: Суббота, 14.09.2019, 13:29 | Сообщение # 749
Генерал-майор
Группа: Пользователи
Сообщений: 264
Награды: 12
Репутация: 18
Статус: Offline
Troll
Если не ошибаюсь , у вас при включении транзистора с р- каналом будет плавать его напряжение затвор-исток и в результате - искажение формы выходного сигнала ( модуляция сопротивления канала выходным напряжением Тх ).

TrollДата: Воскресенье, 15.09.2019, 10:08 | Сообщение # 750
Лейтенант
Группа: Пользователи
Сообщений: 50
Награды: 0
Репутация: 0
Статус: Offline
Блин, LTspice пришлось вспоминать  wacko  смоделировал, вроди-бы все норм.
