Форум » Приборы для поиска » МД "КРОТ3-ХМ" » О схеме и работе К-3 (Вопрос-ответ)
О схеме и работе К-3
TCBДата: Четверг, 16.05.2019, 23:42 | Сообщение # 721
Генерал-полковник
Группа: Модераторы
Сообщений: 1033
Награды: 5
Репутация: 48
Статус: Offline
Цитата acikaa87x ()
mcp633e


Если Вы используете эту микросхему (в корпусе SOIC8 - 8 ног), то надо 8 ногу подключить к GND. Это вход разрешения (выборки). Что там происходит когда он висит не подключенный не известно.
( http://ww1.microchip.com/downloads/en/DeviceDoc/22197a.pdf )


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/


Сообщение отредактировал TCB - Четверг, 16.05.2019, 23:48

acikaa87xДата: Пятница, 17.05.2019, 09:53 | Сообщение # 722
Рядовой
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
Статус: Offline
on firmware gain s6 it shows 49mv, on raiting 10 4mw on sain sg 14mv. i connected 8pin to gnd, nothing changed

TCBДата: Пятница, 17.05.2019, 20:02 | Сообщение # 723
Генерал-полковник
Группа: Модераторы
Сообщений: 1033
Награды: 5
Репутация: 48
Статус: Offline
acikaa87x, Вы обещали фото платы. Желательно в хорошем качестве.

Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

acikaa87xДата: Пятница, 17.05.2019, 21:53 | Сообщение # 724
Рядовой
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
Статус: Offline
$IMAGE1$

Добавлено (17.05.2019, 21:57)
---------------------------------------------
TCB here

Добавлено (17.05.2019, 22:01)
---------------------------------------------
https://ibb.co/H4rxWW4


TCBДата: Суббота, 18.05.2019, 12:08 | Сообщение # 725
Генерал-полковник
Группа: Модераторы
Сообщений: 1033
Награды: 5
Репутация: 48
Статус: Offline
acikaa87x,
1 - для начала, хорошенько отмойте плату.
2 - не вижу C16 по питанию
3 - отпаяйте резистор R14, чтобы убедиться что помеха не поступает от процессора


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

acikaa87xДата: Суббота, 18.05.2019, 14:52 | Сообщение # 726
Рядовой
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
Статус: Offline
TCB
1.i cleaned pcb
2.c16 returned to place
3.removed r14
nothing changed, in coil balance, without coil 49mv. i ordered mcp601. when replace mcp633 with 601 i will  tell you is there any changes.
why with different fw shows different values?


Сообщение отредактировал acikaa87x - Суббота, 18.05.2019, 14:58

pavlo54tДата: Понедельник, 20.05.2019, 18:20 | Сообщение # 727
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Всем здравствуйте! достался мне почти собранный прибор крот 3, плата v3-02, прошивка k3-gain-s6. намотал я катушки, но вот незадача ток на максимуме TX 10мв, расчетный резонанс в автомате не находит. на металл не реагирует. точка in 1.64, 40 нога 3.3. что я должен увидеть на KT1? осцилом не смотрел на выходе, завтра должны дать посмотреть. Люди добрые подскажите на что обратить внимание, что проверить? менять р 10?

Добавлено (20.05.2019, 18:21)
---------------------------------------------
Всем здравствуйте! достался мне почти собранный прибор крот 3, плата v3-02, прошивка k3-gain-s6. намотал я катушки, но вот незадача ток на максимуме TX 10мв, расчетный резонанс в автомате не находит. на металл не реагирует. точка in 1.64, 40 нога 3.3. что я должен увидеть на KT1? осцилом не смотрел на выходе, завтра должны дать посмотреть. Люди добрые подскажите на что обратить внимание, что проверить? менять р 10?

Добавлено (20.05.2019, 18:22)
---------------------------------------------
или Р3?


4ff5fd2Дата: Вторник, 21.05.2019, 00:31 | Сообщение # 728
Генерал-майор
Группа: Пользователи
Сообщений: 251
Награды: 12
Репутация: 18
Статус: Offline
Цитата pavlo54t ()
прошивка k3-gain-s6


может прошивка k3-gain-s6+ ? Там другие частоты - поэтому и не находит резонанс  smile

Попробуйте проверить поиск резонанса с конденсатором С1 в 2-3 раза большей емкостью
Еще в заводских настройках переключитесь на другой профиль и посмотрите частоту настройки по умолчанию - если  k3-gain-s6 - должна быть 10000 Гц ( насколько помню).


Сообщение отредактировал 4ff5fd2 - Вторник, 21.05.2019, 00:49

TCBДата: Вторник, 21.05.2019, 01:20 | Сообщение # 729
Генерал-полковник
Группа: Модераторы
Сообщений: 1033
Награды: 5
Репутация: 48
Статус: Offline
Цитата pavlo54t ()
что я должен увидеть на KT1? осцилом не смотрел на выходе, завтра должны дать посмотреть

Для начала надо хотя бы бегло просмотреть форум... Причем не только эту ветку, потому что К2 и К3 по сути одно и тоже, только на начальном этапе прошивки были разные.
Кстати информация, которая Вас интересует, имеется в этой ветке (а страниц то всего 49 - пролистать можно за пол часа)
http://www.radiodom.org/forum/10-41-10392-16-1424557944


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

pavlo54tДата: Вторник, 21.05.2019, 17:46 | Сообщение # 730
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
спасибо ответившим! Эту тему прочитал, но так как прибор и катушки на работе, сразу проверить не было возможности, а потом и вовсе забыл, что хотел проверить. форум читаю, много интересного узнаю, но так как информации много новой, в голове путаница возникает!

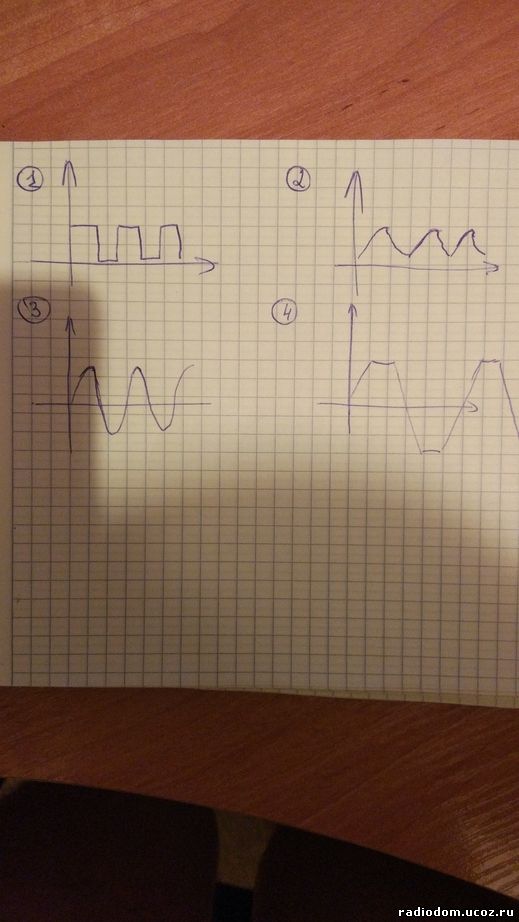

сегодня с помощью осциллографа посмотрел что  у меня на плате:
1. на 7 ноге D3- меандр амплитуда 0.5в
2. точка KT1 -  синусоида как на рисунке ниже, амплитуда 0.4 в
3. на 5 и 8 ноге синусоида, амплитуда 1,6 в
4. с катушкой синусоида как на картинке.
извиняюсь фото сделать не смог.

Добавлено (21.05.2019, 17:51)
---------------------------------------------
но на этом еще не все, разобрался почему тока не было в катушке. Для намотки случайно использовал провод из константана, внешний вид одинаков, вот и перепутал. Катушка из 42 витков имела сопротивление 120 Ом wacko
После намотал из нормального провода и получилось на резонансной частоте 82 мА.

Добавлено (21.05.2019, 17:55)
---------------------------------------------
по поводу меандра на 7 ноге можете что то подсказать? я хоть форум и читал одним глазом, но что то пропустил норма это или нет?

Прикрепления: 2161844.jpg(62.3 Kb)

TCBДата: Вторник, 21.05.2019, 18:03 | Сообщение # 731
Генерал-полковник
Группа: Модераторы
Сообщений: 1033
Награды: 5
Репутация: 48
Статус: Offline
Цитата pavlo54t ()
на 7 ноге D3- меандр амплитуда 0.5в

Если на 7 ноге D3 меандр, то надо переключить Крота в режим синуса. Этот режим делался для каких то экспериментов... Где эта настройка находится не помню, по моему там же где выставляется ток ТХ (если не ошибаюсь для смены надо нажимать кнопку "0").


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

taranenkoiwanДата: Понедельник, 03.06.2019, 09:33 | Сообщение # 732
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Здравствуйте ТСВ.
Можете скинуть сюда файл сверловки передней панели.
Плата по всей видимости ваша, с логотипом TS.
С ув.

TCBДата: Понедельник, 03.06.2019, 11:30 | Сообщение # 733
Генерал-полковник
Группа: Модераторы
Сообщений: 1033
Награды: 5
Репутация: 48
Статус: Offline
Цитата taranenkoiwan ()
Можете скинуть сюда файл сверловки передней панели.

Специально в подписи оставил ссылку на пакет документов!!!
http://www.radiodom.org/_fr/0/K-V6-02d_is.rar
Там и разметка и инструкция...
Правда у нас принято читать инструкции только после того как что то запорол...
Даже если версия платы другая, разметка должна подойти - положение кнопок и дисплея не изменялись.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

taranenkoiwanДата: Понедельник, 03.06.2019, 14:08 | Сообщение # 734
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Благодарю.
Простите за не внимательность(
С ув.

TrollДата: Вторник, 02.07.2019, 16:08 | Сообщение # 735
Сержант
Группа: Пользователи
Сообщений: 30
Награды: 0
Репутация: 0
Статус: Offline
Крот рэйтинг это третий, или смарт?
как в прошивке KPOT MULTI -MD (19.10.18)  проверить и подобрать частоту? Там стоит 10 кГц, по умолчанию. Ток и амплитуду нашел в менюшке, даже свел с конденсаторами "с потолка", но хотелось бы сделать правильно :-)
