О схеме и работе К-3
rjsДата: Вторник, 05.03.2019, 03:45 | Сообщение # 706
Рядовой
Группа: Пользователи
Сообщений: 14
Награды: 0
Репутация: 0
Статус: Offline
Andrew, АРСЕНАЛ! Спасибо Вам за внимание и высокую оценку!
Благодаря Вам и всем участвующим в разработке и отладке Ваших приборов,
на коп я бегаю регулярно! И вся детвора в нашем дворе просто в восторге,
занимают друг за другом очередь и даже предлагают деньги, как на аукцеоне,
кто больше всех предложит тот с прибором, а у кого чуть не хватило тот с лопатой!
Мд весит 1,15 кг. и для детей немного тяжеловат, поэтому покопать хватает всем.
smile денег то я конечно не беру, но все равно приятно!
Вот и сегодня хотел пройтись копнуть, но с утра что-то пасмурно и за окном
всего 1,5 градуса. Ходил дня 4 тому, лопата влазила всего на пол штыка. Если после
обеда распогодится, пойду пройдусь, посмотрю.
С уважением!
Сергей

rjsДата: Вторник, 05.03.2019, 06:34 | Сообщение # 707
Рядовой
Группа: Пользователи
Сообщений: 14
Награды: 0
Репутация: 0
Статус: Offline
Фото однажды сделанное на копе:

В тот раз в основном копал кореш поэтому находки по праву были отданы ему.
А это то что сейчас осталось дома:

Уже давно подобное оставляю где найду.
Прикрепления: 8572132.jpg(313.0 Kb) · 3885000.jpg(74.9 Kb)

ruslanMRFДата: Вторник, 05.03.2019, 09:54 | Сообщение # 708
Полковник
Группа: Пользователи
Сообщений: 185
Награды: 0
Репутация: 0
Статус: Offline
rjsup

AndrewДата: Вторник, 05.03.2019, 13:39 | Сообщение # 709
Генералиссимус
Группа: Администраторы
Сообщений: 5799
Награды: 6
Репутация: 69
Статус: Online
rjs, Отличный отчет, Отличные находки, Передавайте от меня привет детишкам!  Ставте более современную прошивку , делайте Смарта ,с меня приз- ключик!

rjsДата: Среда, 06.03.2019, 11:05 | Сообщение # 710
Рядовой
Группа: Пользователи
Сообщений: 14
Награды: 0
Репутация: 0
Статус: Offline
Andrew, мне очень нравится Крот3 с прошивкой К3-48-GAIN-SG. Для меня из всех
прошивок начиная с K-GAIN-S для Крот2 и Крот3, К3-48-GAIN-SG самый оптимальный
вариант. Скорость отклика, визуализация (столбики ВДИ быстро исчезают), меню,
разбаланс при замкнутой RX - 5 mv.
Хожу обычно на 13.3 кГц (частота +1 нажатие, так меньше скачут показания)
S 9 2 F1-2
Тон - 10 тонов, большое ВДИ - не использую, режим - турбо
Power - на 5 делении 125 ma, размах около 45 вольт, C1 - 0.1 mF
GAIN - 16, на чистом месте 32, на мусоре понижаю вплоть до 2
Авто баланс - обычно не использую, минимальный разбаланс 90 мВ, 9кгц-65мВ, 7-40мВ
Фильтр HPF - 2
R10 - 980 om
 Andrew, с большим удовольствием воспользовался бы Вашим предложением собрать
Крот Смарт, но к сожалению отсутствие под рукой необходимых деталей не позволяет,
а на ожидание доставки и сборки потребуется время. А на коп то хочется уже сейчас!
Возможно Вы своим авторитетным мнением подскажете мне какая прошивка на Ваш
взгляд еще более улучшит мой мд, я буду очень признателен.
И если у меня появится возможность собрать Смарт, я обязательно это зделаю.
Хотя я и сторонник классических приборов, возможно перейду на Смарт.
С наилучшими пожеланиями!

rjsДата: Четверг, 07.03.2019, 09:42 | Сообщение # 711
Рядовой
Группа: Пользователи
Сообщений: 14
Награды: 0
Репутация: 0
Статус: Offline
Еще хочу попробовать завести питание на mcp601 через синфазный дросель и на
входы повесить ферритики. Т.к. по плате гуляет наводка размах примерно 1 мВ
с частотами 50 Гц и 10 кГц непонятно что чем модулираванное, а на выходе размах
уже 10 мВ. Отсюда думаю и разбаланс без катушки 5 мВ, и ложняки при GAIN 32, 64
Если победю, будет вообще супер. Можно будет и R10 чуть поменьше поставить.
Всем удачи!
Ну я побежал
Прикрепления: 5102658.jpg(43.4 Kb)

AndrewДата: Четверг, 07.03.2019, 18:14 | Сообщение # 712
Генералиссимус
Группа: Администраторы
Сообщений: 5799
Награды: 6
Репутация: 69
Статус: Online
rjs, Замените mcp601 на что-то получше..

AnkoДата: Четверг, 07.03.2019, 22:49 | Сообщение # 713
Подполковник
Группа: Пользователи
Сообщений: 120
Награды: 0
Репутация: 1
Статус: Offline
rjs
Вы шо, в  "первый раз" копаете? или  "Виртуально"...МИЛЛИВОЛЬТЫ вам важны(1-10мВ)???
Или  Вы живёте в песчаных Дюнах?
С такой "щелью" - только, производительный  МАХ ЛОПАТОЙ!! Из соответствуещим Выводом .

rjsДата: Пятница, 08.03.2019, 03:39 | Сообщение # 714
Рядовой
Группа: Пользователи
Сообщений: 14
Награды: 0
Репутация: 0
Статус: Offline
Да и с 601 на мой взгляд нормально работает.
А грунт у нас разный, местами песчаники иногда с камнями, чернозем, глина.
Кругом поля, тайга, моря, до развала работали 2 кирпичных завода.


Сообщение отредактировал rjs - Пятница, 08.03.2019, 03:41

AndrewДата: Пятница, 08.03.2019, 10:13 | Сообщение # 715
Генералиссимус
Группа: Администраторы
Сообщений: 5799
Награды: 6
Репутация: 69
Статус: Online
Цитата rjs ()
тайга, моря,

Писылайте фотки!

rjsДата: Пятница, 08.03.2019, 13:27 | Сообщение # 716
Рядовой
Группа: Пользователи
Сообщений: 14
Награды: 0
Репутация: 0
Статус: Offline
Подъезжаю к Владивостоку, ну точнее это уже Владивосток
Запись правда не очень и делались 3 года тому

Уссурийский залив

Накормил муху сахаром и капелькой воды а она меня еще и обматерила

Какойто внеземной разум почесал пятку и уже хотел было сесть за руль
но был благополучно перемещен на травку

Вид с балкона

Ну а тайга в другой раз


Сообщение отредактировал rjs - Пятница, 08.03.2019, 14:57

angoli1Дата: Среда, 24.04.2019, 20:49 | Сообщение # 717
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Может кто подскажет. Плата КРОТ3-ХМ, прошивка KPOT_RAITING10. Не видит металл. Из-за помех сам пиликает, а когда подношу например плоскогубцы. Он на их не реагирует.

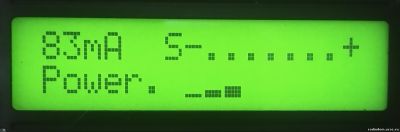

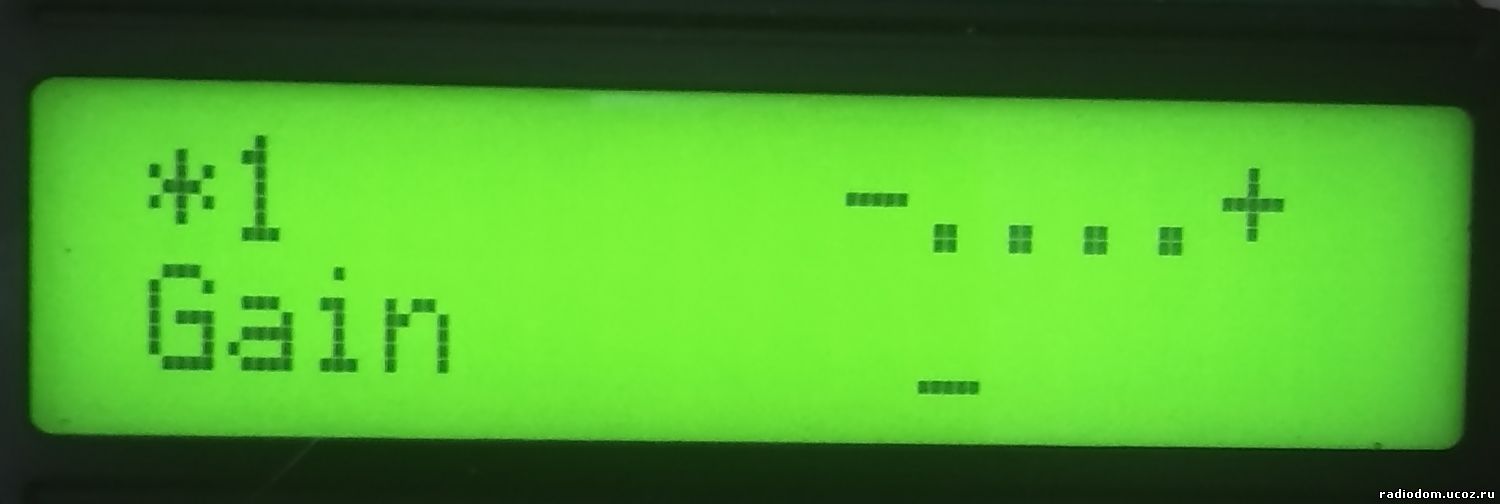

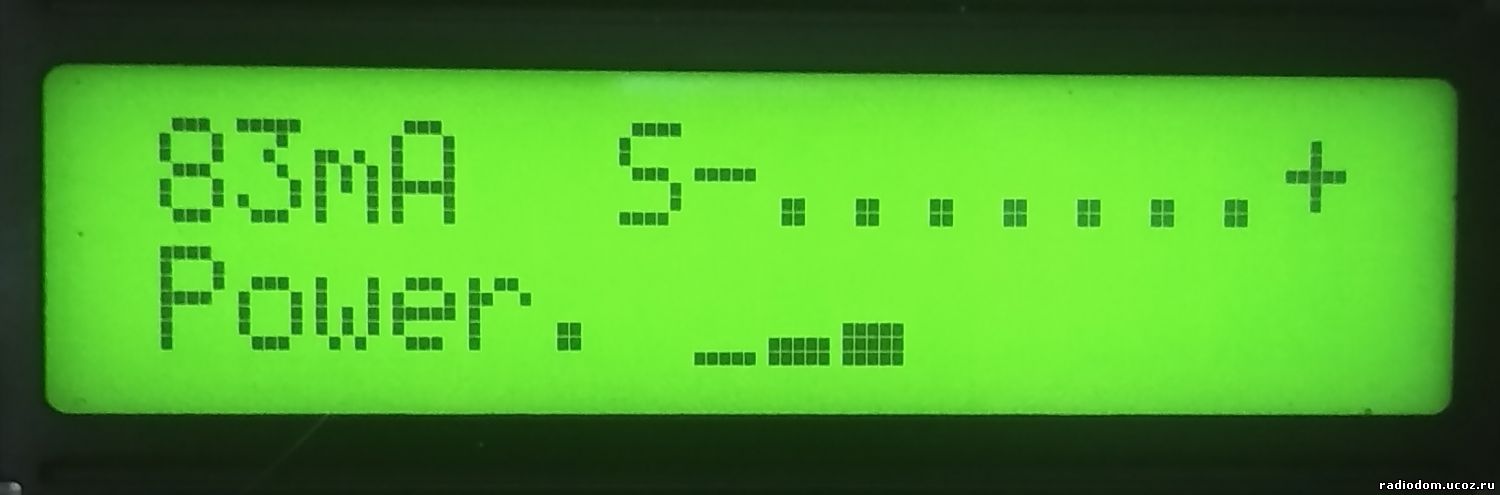

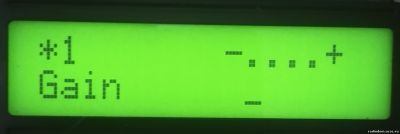

Снял снимки настроки.

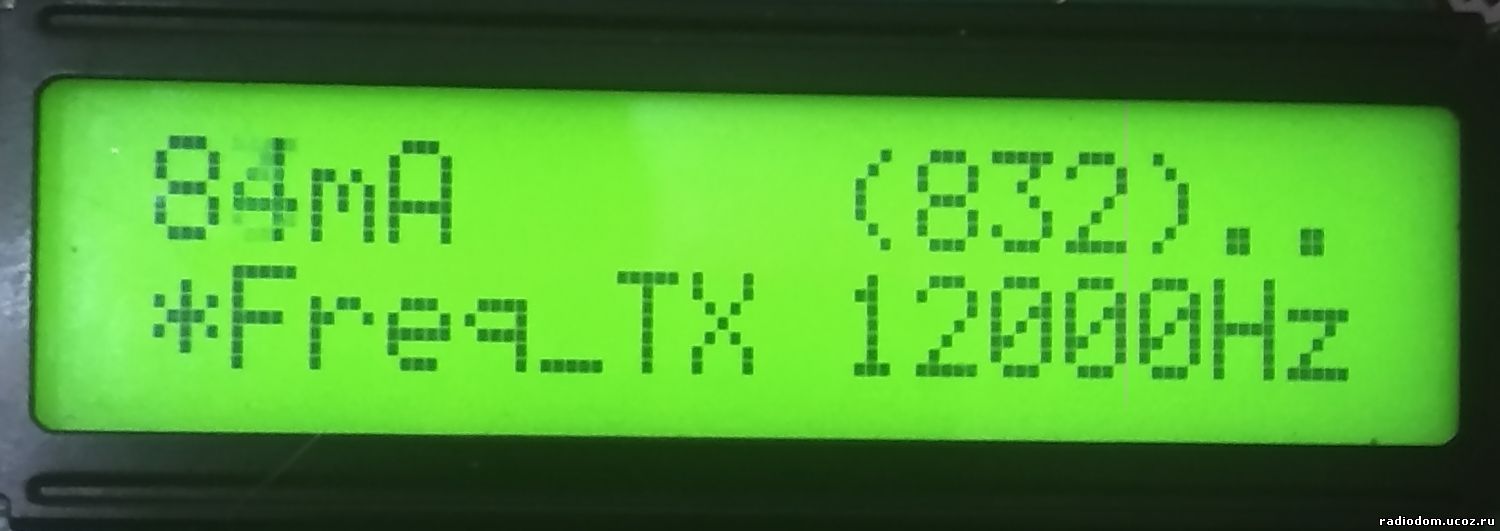

Автонастройка на 12кГц

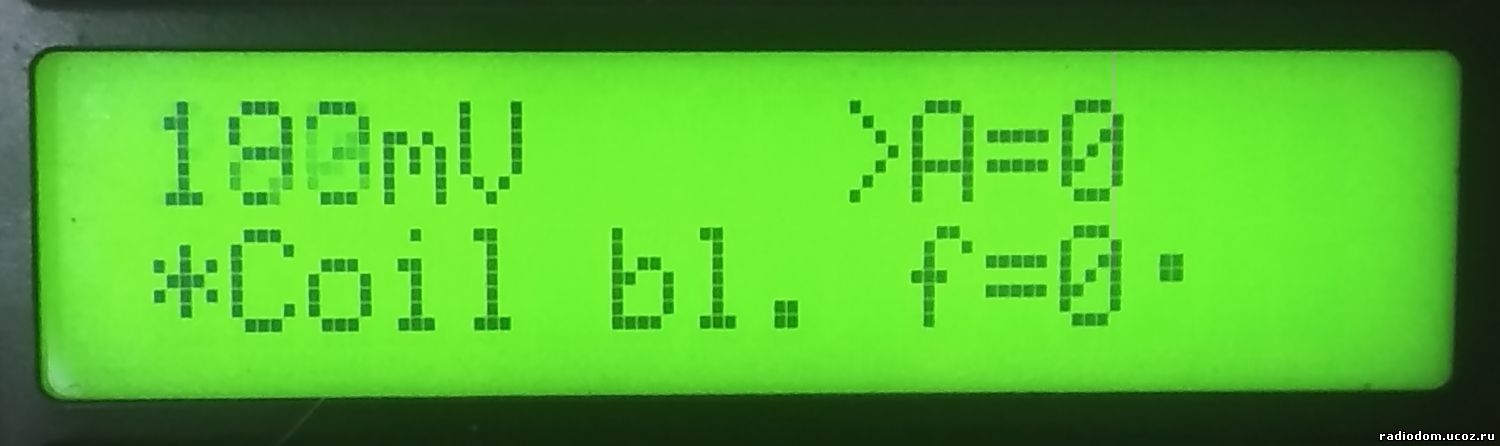

Свел до 190мВ

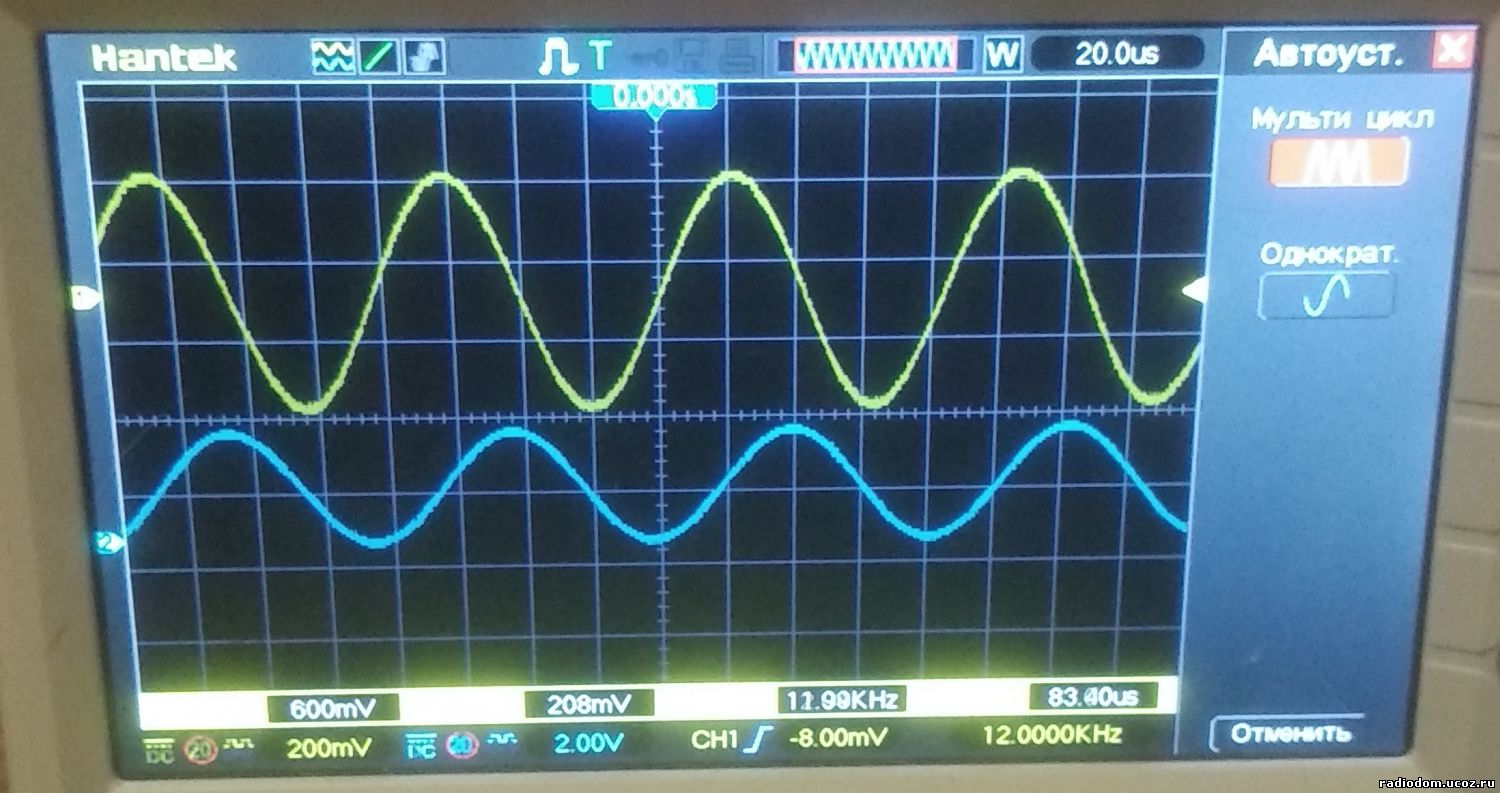

Желтый сигнал - с катушки RX
Синий сигнал - с катушки TX
При 84мА было пиковая в приемной 1,5-1,6В
Когда понизил ток до 50мА стало 0,6В



Рекомендации прочел и проверил http://www.radiodom.org/publ/stabilnost_raboty_md_krot2/1-1-0-5 все напряжения сходятся.
Может у кого-то было подобная проблема, хотелось бы узнать как ее решили.
Прикрепления: 7316036.jpg(59.0 Kb) · 7947303.jpg(48.9 Kb) · 7363942.jpg(40.7 Kb) · 1596937.jpg(48.9 Kb) · 0488696.jpg(164.3 Kb)

януковичДата: Четверг, 25.04.2019, 05:29 | Сообщение # 718
Генералиссимус
Группа: Модераторы
Сообщений: 3767
Награды: 16
Репутация: 60
Статус: Offline
Цитата angoli1 ()
Желтый сигнал - с катушки RXСиний сигнал - с катушки TX
При 84мА было пиковая в приемной 1,5-1,6В
Когда понизил ток до 50мА стало 0,6В


Если вы эти милливольты снимали именно с катушки, а не после предварительного усилителя, то датчик у Вас не сбалансирован. Переставьте щупы осциллографа на выход приемной микросхемы, и добивайтесь минимальных значений там.

Еще, плоскогубцы может не видеть, если включен дискрим (вырезка черного металла).

AndrewДата: Четверг, 25.04.2019, 12:42 | Сообщение # 719
Генералиссимус
Группа: Администраторы
Сообщений: 5799
Награды: 6
Репутация: 69
Статус: Online
Или не настроена фаза..

acikaa87xДата: Воскресенье, 28.04.2019, 07:33 | Сообщение # 720
Рядовой
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
Статус: Offline

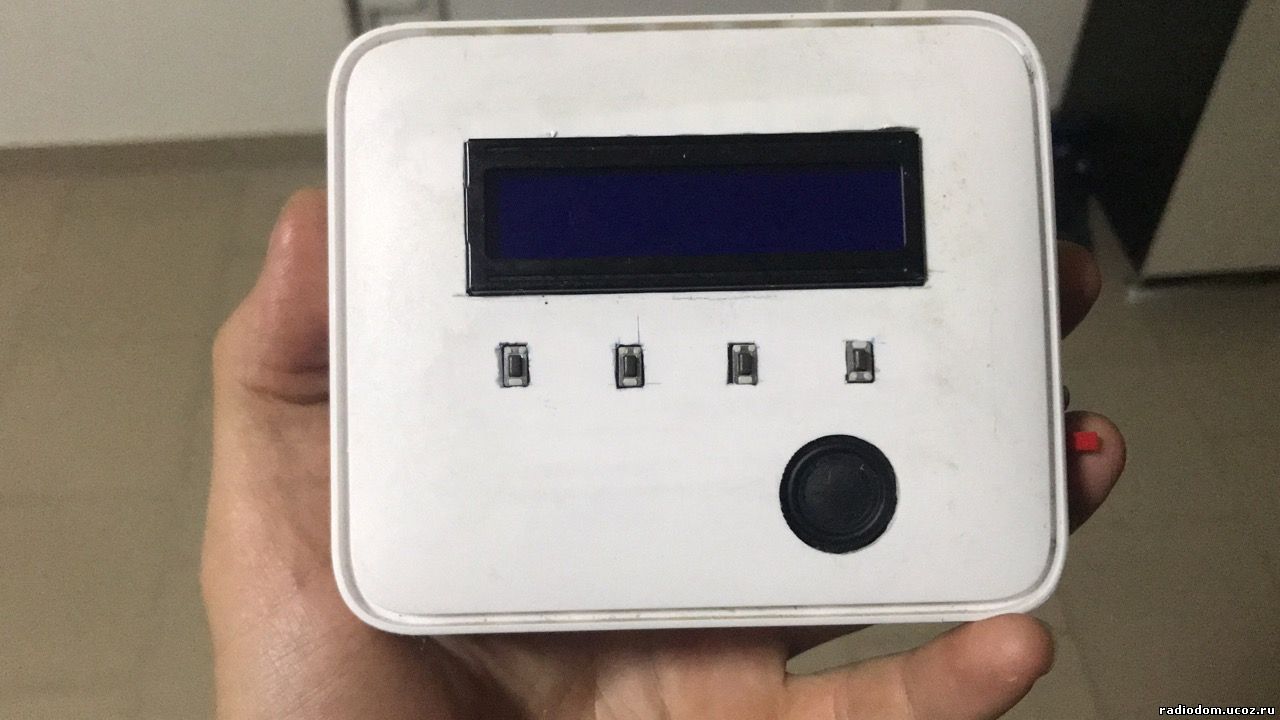

my KROT3

Добавлено (16.05.2019, 22:02)
---------------------------------------------
hi there to all, in coil balance without a coil i have now 9mv (was 16mv) board ver is 6.02.Changed all caps and resistors around mcp633e(mcp633e didnt changed) and votage is now 9mv

Добавлено (16.05.2019, 22:11)
---------------------------------------------
i will tomorw add picture of the board

Прикрепления: 6455547.jpg(101.0 Kb)


Сообщение отредактировал acikaa87x - Воскресенье, 28.04.2019, 13:50
