Крот смарт
TCBДата: Четверг, 07.02.2019, 15:21 | Сообщение # 586
Генерал-полковник
Группа: Модераторы
Сообщений: 973
Награды: 3
Репутация: 46
Статус: Offline
Цитата de-si-gn ()
на схеме LF1, а ниже на ней же L60.

Надо же. Вчера смотрел, сегодня по новой просматривал - и не нашел:(

Подправлю схему и попрошу Андрея заменить...


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

AndrewДата: Четверг, 07.02.2019, 19:29 | Сообщение # 587
Генералиссимус
Группа: Администраторы
Сообщений: 5594
Награды: 5
Репутация: 68
Статус: Offline
Цитата TCB ()
Подправлю схему и попрошу Андрея заменить

Чего там менять , контур один можно и догадаться..)
Я вон вообще схемы не рисую, лениюсь.. Сколько интнесных разработок лежит без схем...
Если бы не ТСВ так бы и без схем паяли...)

AndrewДата: Четверг, 07.02.2019, 19:58 | Сообщение # 588
Генералиссимус
Группа: Администраторы
Сообщений: 5594
Награды: 5
Репутация: 68
Статус: Offline
Цитата Andrew ()
Очень помог небольшой кусочек фольги,  свел до 30 мВ! Уже залил завтра буду испытывать.. Плата и аккумулятор 18650 с другой стороны в нишах...


Продолжу,
Вобщем... подошел через час после заливки чтобы подвести баланс , а эпоксидка уже "схватилася" , вот к чему приводит свежие ингредиенты и небольшое нагревание.. Когда утром проверил разбаланс - вспомнилась старая добрая песня "куда уходит детство (баланс) в какие города и писем не напишет и вряд-ли позвонит"..)
Сначала захотел свести ферритом, но понял что его потребуется слишком много поэтому разместил под платой петельку из 8 витков, баланс написал письмо - "50" ) Интересно, баланс держиться хорошо, даже небольшое перемещение аккумулятора практически на него не влияет. Еще прогоню по температуре и напишу...
Фильм  https://www.youtube.com/watch?v=A336RLc5laY&feature=youtu.be

vitaliyvnukovДата: Пятница, 08.02.2019, 21:42 | Сообщение # 589
Рядовой
Группа: Пользователи
Сообщений: 14
Награды: 0
Репутация: 0
Статус: Offline
Заметил одну странность в работе смарта ,у меня при включении не проигрывается мелодия Крота так звук есть но какой то тиховатый   Andrew разьяснил нужно  номинал CF6 уменьшить в 10 раз я поставил 2н2 звук стал громче и мелодия появилась.

--Zenit--Дата: Суббота, 09.02.2019, 16:43 | Сообщение # 590
Лейтенант
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 0
Статус: Offline
Цитата mongol791 ()
Легко, только напишите в деталях что именно надо проделать


Катушку на стол,сверху два бруска 3-5 см,поверх них кирпич ну и машете монеткой на палочке.
Хетелось бы ещё ВДИ увидеть.


Сообщение отредактировал --Zenit-- - Суббота, 09.02.2019, 16:44

mongol791Дата: Воскресенье, 10.02.2019, 21:52 | Сообщение # 591
Рядовой
Группа: Пользователи
Сообщений: 17
Награды: 0
Репутация: 2
Статус: Offline
Cсылки на видео тест (те потерялись где-то )

Чувствительность
https://youtu.be/wFifQF0JVMY

Скорость
https://youtu.be/IQkIXwHj1Hk

TCBДата: Воскресенье, 10.02.2019, 23:27 | Сообщение # 592
Генерал-полковник
Группа: Модераторы
Сообщений: 973
Награды: 3
Репутация: 46
Статус: Offline

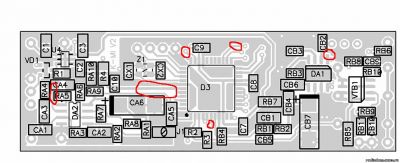

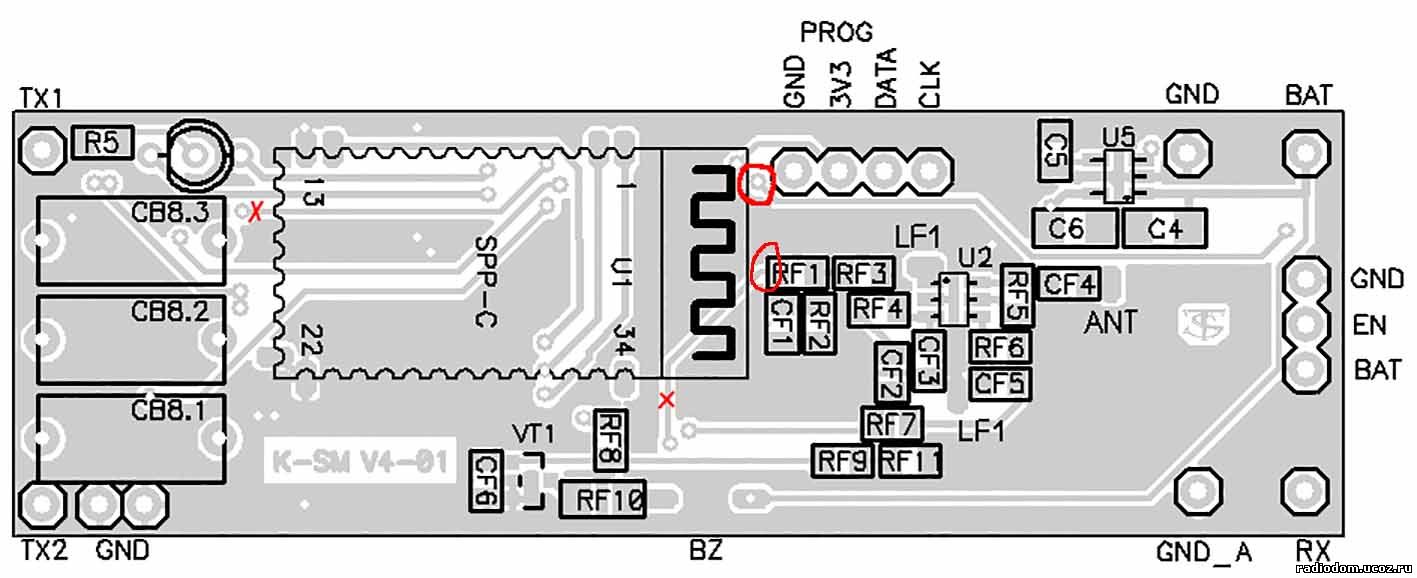

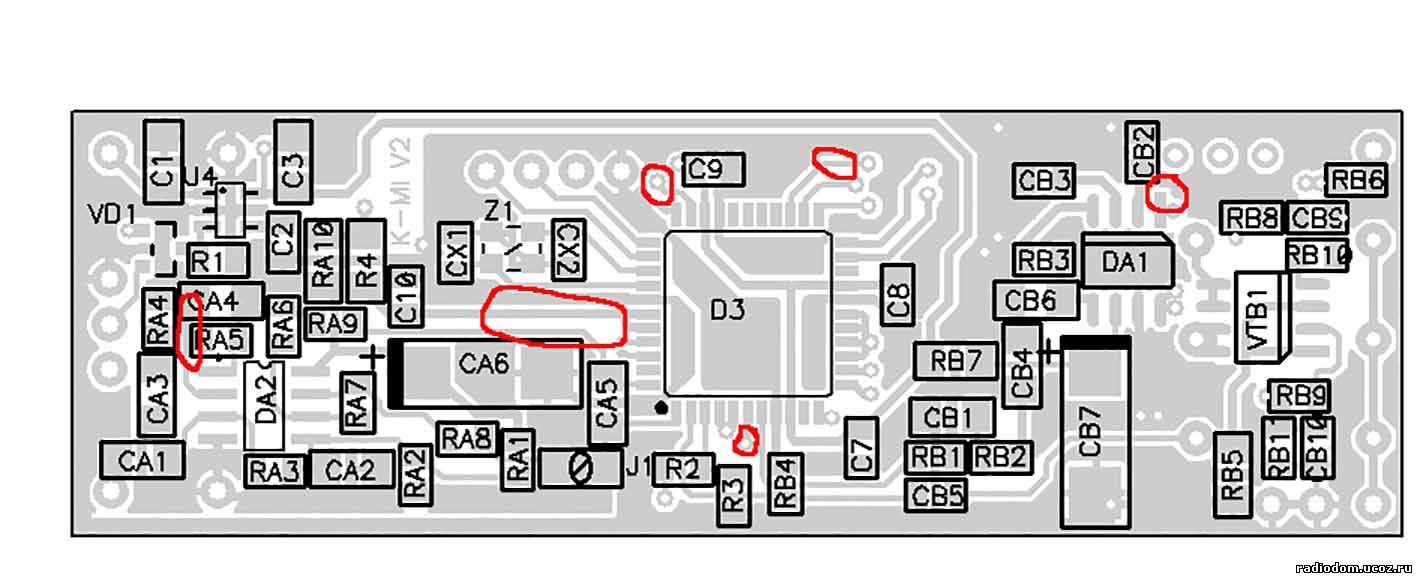

На главной странице вложена новая версия платы со схемой (K-SM V5-01). Причина появления этой платы - введения автобаланса.
Но так как для реализации этой функции нужна 6 нога контроллера, а она была занята, пришлось немного переназначить ноги.
Чтобы старую плату сделать полностью совместимой с этой версией надо сделать не сложные доработки.
Доработка подробно описана в прилагаемом доке.
Пара картинок, для привлечения внимания:

Прикрепления: 8163776.jpg(110.4 Kb) · 7724212.jpg(118.6 Kb) · _2.doc(1.30 Mb)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

AndrewДата: Понедельник, 11.02.2019, 12:23 | Сообщение # 593
Генералиссимус
Группа: Администраторы
Сообщений: 5594
Награды: 5
Репутация: 68
Статус: Offline
Цитата TCB ()
Пара картинок, для привлечения внимания:


Лично я немного испугался количеству красных кружков.. biggrin
Хочу добавить, что "автоболанс" не обязательная функция, эта функция как "скорая помощь" для "больной" катушки и рассчитана на опытного пользователя.  Включать автобаланс нужно непосредственно на копе. Скажем если вдруг вышло солнышко нагрело катушку и баланс сильно ушел. Но при этом не забыть его "сбросить" когда солнышко зашло за тучи. )   Для хорошей, термостабильной  катушки эта функция не нужна. Но если все решитесь вставлять начинку в сам корпус катушки  ф-ция может пригодиться. Так что каждый сам решает есть нужда в этой функции или нет.. uhm

TCBДата: Понедельник, 11.02.2019, 14:05 | Сообщение # 594
Генерал-полковник
Группа: Модераторы
Сообщений: 973
Награды: 3
Репутация: 46
Статус: Offline
Цитата Andrew ()
я немного испугался

"Не так страшен черт,как его малюют!"
По сути доработка элементарная...


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

sparkingsparkingДата: Понедельник, 11.02.2019, 14:28 | Сообщение # 595
Генерал-майор
Группа: Пользователи
Сообщений: 399
Награды: 1
Репутация: -5
Статус: Offline
Andrew, да сложно сделать чтобы все в одной катушке работало .
В каком промежутке плавает баланс ? Фаза как подстраивается под это?

AndrewДата: Понедельник, 11.02.2019, 14:48 | Сообщение # 596
Генералиссимус
Группа: Администраторы
Сообщений: 5594
Награды: 5
Репутация: 68
Статус: Offline
Цитата sparkingsparking ()
да сложно сделать чтобы все в одной катушке работало .В каком промежутке плавает баланс ? Фаза как подстраивается под это?

Если вы о Катушке где внутри плата и аккумулятор , то речь идет об постоянном смещении баланса, я его выправил кусочком фольги, а когда говорят о "плавает"  это уже скорее термостабильность..

de-si-gnДата: Понедельник, 11.02.2019, 15:14 | Сообщение # 597
Генерал-лейтенант
Группа: Модераторы
Сообщений: 677
Награды: 9
Репутация: 24
Статус: Offline
Andrew, следующие прошивки будут для плат с автобалансом или будет 2 варианта прошивок?

AndrewДата: Понедельник, 11.02.2019, 16:10 | Сообщение # 598
Генералиссимус
Группа: Администраторы
Сообщений: 5594
Награды: 5
Репутация: 68
Статус: Offline
de-si-gn, Будут обе платы поддерживаться.  Но существенных изменений  уже вряд-ли  будет, если только будут обнаружены "баги" или потребуется  улучшения уже имеющегося..

de-si-gnДата: Понедельник, 11.02.2019, 19:26 | Сообщение # 599
Генерал-лейтенант
Группа: Модераторы
Сообщений: 677
Награды: 9
Репутация: 24
Статус: Offline

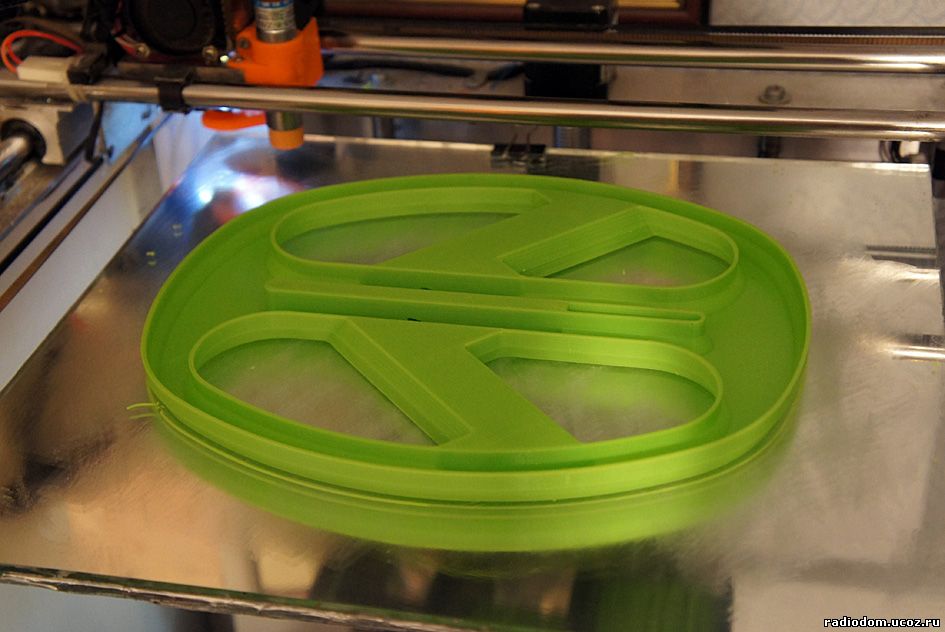

Печать катушки для Смарта 250х215х14мм

Прикрепления: 6794975.jpg(74.5 Kb)

6441bm3Дата: Понедельник, 11.02.2019, 22:04 | Сообщение # 600
Майор
Группа: Пользователи
Сообщений: 92
Награды: 0
Репутация: 0
Статус: Offline
de-si-gn, а высота  катушки  "L" (лентяй) тоже 14мм?
