Делаем катушки
AndrewДата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей  40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной    140-180   провода 0.15-0.20 мм     Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства  фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!

Для разбаланса примерно так:
0-200        -       Отлично
200-400    -       Хорошо
400-600    -       Удовлетворительно
600-1500  -       Плохо
>1500        -       Очень плохо

На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..

AndrewДата: Вторник, 24.09.2019, 08:52 | Сообщение # 526
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата allexrallex ()
Резистор на 1ом не менял.Это нужно сделать??


Да!

allexrallexДата: Вторник, 24.09.2019, 08:54 | Сообщение # 527
Подполковник
Группа: Пользователи
Сообщений: 115
Награды: 0
Репутация: 0
Статус: Offline
Только что зашел в почту....

Добрый день.Извеняюсь!
На плате нужно поменять резистор обведенный красным на 1 ом , он влияет только на точность измерения тока.
Космодром вместо 1 ома прислал 10 ом.. Вот такая лажа...(

Это многое меняет, я даже внимания не обратил...)))Надеюсь это и есть основная проблема.TX не выдувает то что нужно.....

Добавлено (24.09.2019, 08:57)
---------------------------------------------
Извините только на измерение тока, или все же и на ток в обмотке??


mongol791Дата: Вторник, 24.09.2019, 08:59 | Сообщение # 528
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline

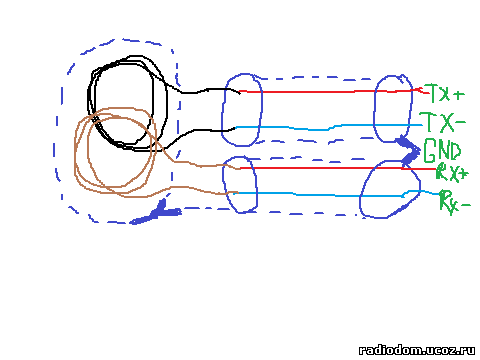

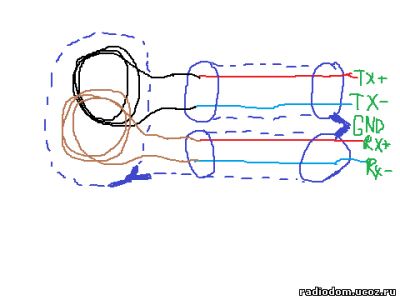

где то так у меня получается,хотя экран Тх пробовал по разному и без него ))
Прикрепления: 0310228.png (7.3 Kb)

AndrewДата: Вторник, 24.09.2019, 09:03 | Сообщение # 529
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Писал много раз, считаю самый лучший кабель это когда на РХ идет одна жила в экране, а на ТХ 2 жилы в экране. Экран Фарадея можно подключать к экрану ТХ.  Помоему "Фишеры" именно так и делают..

ПС. Хотя в принципе ТХ можно вообще не экранировать, РХ обязательно..

allexrallexДата: Вторник, 24.09.2019, 09:07 | Сообщение # 530
Подполковник
Группа: Пользователи
Сообщений: 115
Награды: 0
Репутация: 0
Статус: Offline
Цитата mongol791 ()
где то так у меня получается,хотя экран Тх пробовал по разному и без него ))

Извините не совсем понятно холодны конец RX идет на GndA.Тогда экран куда?? Просто на GND ??

Добавлено (24.09.2019, 09:14)
---------------------------------------------

Цитата Andrew ()
ПС. Хотя в принципе ТХ можно вообще не экранировать, РХ обязательно..

Ну тогда можно я так понимаю я скорее всего сделал правильно чем нет..

mongol791Дата: Вторник, 24.09.2019, 09:25 | Сообщение # 531
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline

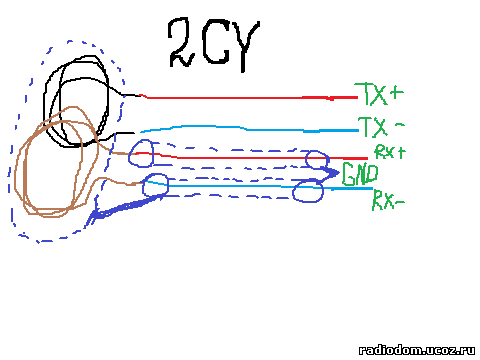

Andrew, для подключения кабеля 2CY так правильно будет ???
Прикрепления: 7934680.png (7.3 Kb)

allexrallexДата: Вторник, 24.09.2019, 09:45 | Сообщение # 532
Подполковник
Группа: Пользователи
Сообщений: 115
Награды: 0
Репутация: 0
Статус: Offline
Цитата mongol791 ()
для подключения кабеля 2CY так правильно будет

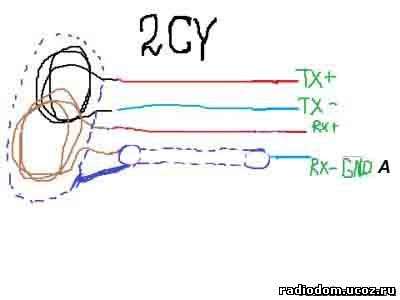

Ну а я сделал так.Это плохо или нет??
Прикрепления: 3560197.jpg (12.3 Kb)


Сообщение отредактировал allexrallex - Вторник, 24.09.2019, 09:51

mongol791Дата: Вторник, 24.09.2019, 10:02 | Сообщение # 533
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата allexrallex ()
Ну а я сделал так.Это плохо или нет??

Эсли по оплетке идет только экранирование то так наверное лучше,хотя ??!! и по другому делают.

allexrallexДата: Вторник, 24.09.2019, 10:11 | Сообщение # 534
Подполковник
Группа: Пользователи
Сообщений: 115
Награды: 0
Репутация: 0
Статус: Offline

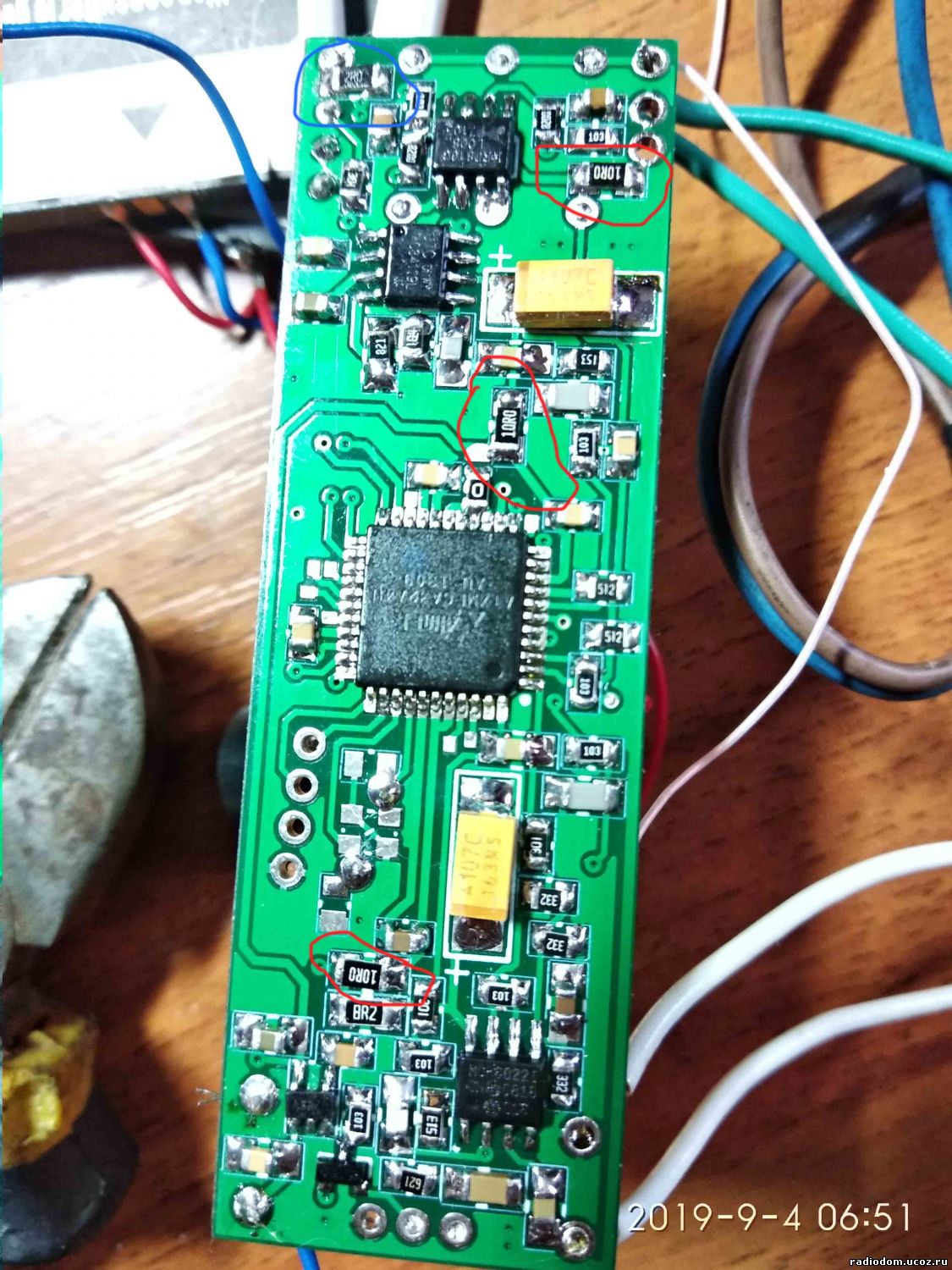

Андрей, я сравнил фото вашей платы и своей, нашел три места где вместо 1ома стоят сопротивления по 10ом.Их тоже менять??и RB6 стоит не 1ом а 2ома...

Добавлено (24.09.2019, 10:14)
---------------------------------------------
Пардон не это не RB6 а RB7

Прикрепления: 6235254.jpg (294.0 Kb)

MermenДата: Вторник, 24.09.2019, 10:44 | Сообщение # 535
Рядовой
Группа: Пользователи
Сообщений: 18
Награды: 0
Репутация: 0
Статус: Offline
получается Daxx V52 не пойдёт ? надо Daxx V53 искать ?

AndrewДата: Вторник, 24.09.2019, 12:47 | Сообщение # 536
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
RB6 пусть стоит 2 ома, RB5 -поменять на 1 Ом ,остальные по желанию..

--Zenit--Дата: Вторник, 24.09.2019, 12:59 | Сообщение # 537
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата allexrallex ()
Ну а я сделал так.Это плохо или нет??

Вы сначала измерительный резистор замените. 10 Ом в цепи передающей обмотки вообще жесть.А правильно или нет кабель подключили поймете на копе когда ложняки или достанут или не достанут.

allexrallexДата: Вторник, 24.09.2019, 13:39 | Сообщение # 538
Подполковник
Группа: Пользователи
Сообщений: 115
Награды: 0
Репутация: 0
Статус: Offline
Заменил на 1 ом в цепи передающей RB5, кроме более плавного отображения и изменения тока в программе ничего не изменилось.Выпаял сопротивление 1к которое поставил параллельно 620ом возле МСР6022. Чувствительность ужасная еще и баланс скаконнул. Вернул назад. Кстати баланс на каких показателях гейнов мерять надо.??
Сильно достало это дело.Сегодня меряю КУ может хоть что нибудь прояснится.

Добавлено (24.09.2019, 13:43)
---------------------------------------------
Я вот думаю может раз сопротивления не те дали то и кондесаторы в обвязке МСР тоже проверять надо.Кстати на выходе на динамик тоже 10 ом стоит))).


sparkingsparkingДата: Вторник, 24.09.2019, 15:52 | Сообщение # 539
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
allexrallex, баланс только осциллограф правильно покажет. Заведите себе хотя бы китайский дешевенький.

allexrallexДата: Вторник, 24.09.2019, 17:54 | Сообщение # 540
Подполковник
Группа: Пользователи
Сообщений: 115
Награды: 0
Репутация: 0
Статус: Offline
Цитата sparkingsparking ()
баланс только осциллограф правильно покажет. Заведите себе хотя бы китайский дешевенький.


Осцилограф есть.После замены резистора на 1 ом как то гульнул баланс.Потому как показатели тока изменились (по моему мнению).Но не сильно.
Замер при 16,5 килогерцах, сенс 19-20, фильтр F1.Фильтры на второй странице  9 и 2.Ниже тарахтит.Скорость 33гц.
Баланс на входе MCP6022 - 7.5mv
На первом выводе - 210mv.И это при сопротивлении не 620ом а 380ом!!!
То есть КУ - 30!!!!!!!!!!!!!!!
Я почему то не думаю что это нормально.На более низкой частоте баланс на 1ноге около 330мв.

Бог с ним с балансом буду кусками феррита подводить или чем другим.Но что с Ку не так.Что проверять обвязку???


Сообщение отредактировал allexrallex - Вторник, 24.09.2019, 18:02
