Делаем катушки
AndrewДата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 6964
Награды: 16
Репутация: 78
Статус: Offline
Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей  40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной    140-180   провода 0.15-0.20 мм     Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства  фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!

Для разбаланса примерно так:
0-200        -       Отлично
200-400    -       Хорошо
400-600    -       Удовлетворительно
600-1500  -       Плохо
>1500        -       Очень плохо

На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..

--Zenit--Дата: Пятница, 28.05.2021, 17:47 | Сообщение # 781
Генералиссимус
Группа: Пользователи
Сообщений: 1371
Награды: 26
Репутация: 45
Статус: Offline
Цитата OfK ()
Действительно, метод работает!!Первой попавшейся кучкой гвоздей свел катушку с примерно 800 до 26 mV.
Сорри, это для Вас с опытом само-собой разумеющееся. А у меня первая катушка, и сие действие почти шаманство
Сейчас будут пробовать кусочки разных размеров, разных металлов, феррита, искать наименьший размер и точное положение «нашлёпки», что бы горсть гвоздей на катушке не таскать.
Но, вектор ясен и понятен.
Купите алюминиевый скотч.Можно сверху катушки кусочек в нужном месте приклеить.Кусочка с ноготок мизинца хватит что бы лишние 600 мв убрать.

6441bm3Дата: Пятница, 28.05.2021, 19:19 | Сообщение # 782
Подполковник
Группа: Пользователи
Сообщений: 129
Награды: 0
Репутация: 0
Статус: Offline

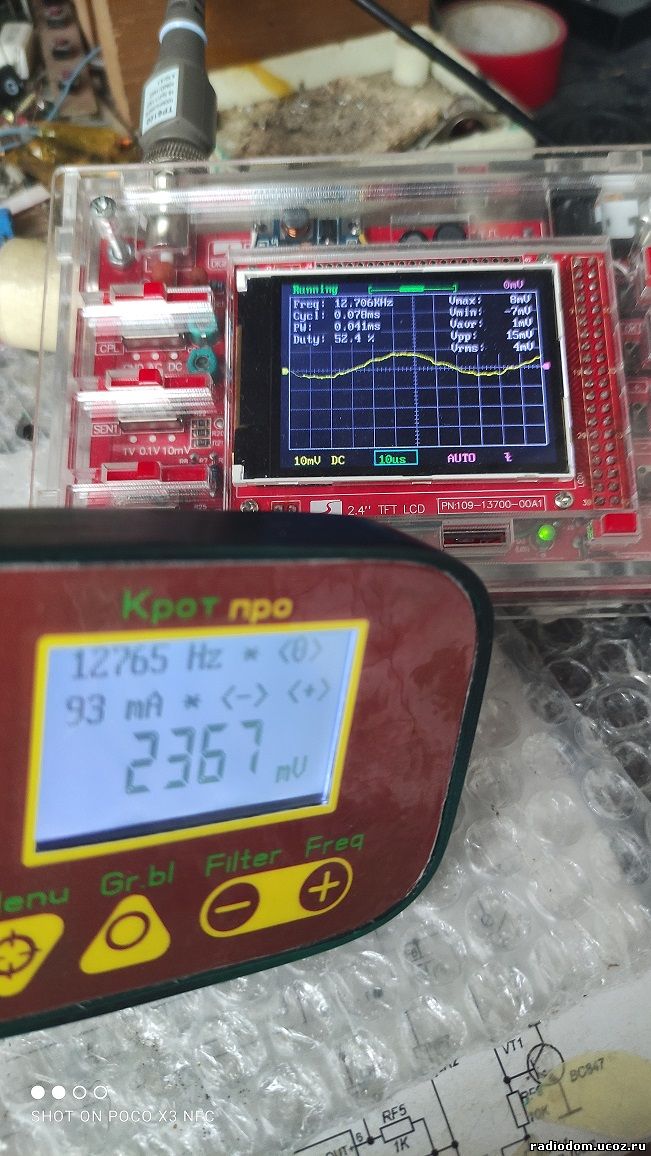

Добрый день, подскажите где правда
Прикрепления: 3936963.jpg(140.0 Kb)


Сообщение отредактировал 6441bm3 - Пятница, 28.05.2021, 19:32

24D590LДата: Пятница, 28.05.2021, 20:50 | Сообщение # 783
Полковник
Группа: Пользователи
Сообщений: 181
Награды: 1
Репутация: 2
Статус: Offline
Цитата 6441bm3 ()
подскажите где правда
Проверял. Показания Крот ПРО и уровни сигнала на осциллографе у меня сходились.

AndrewДата: Пятница, 28.05.2021, 20:50 | Сообщение # 784
Генералиссимус
Группа: Администраторы
Сообщений: 6964
Награды: 16
Репутация: 78
Статус: Offline
Цитата 6441bm3 ()
где правда
"Правду продали, остался "труд"за 2 коп".. smile
Если ваш осцилограф показывает 15 мВ то ближе к правде Крот, при условии что вы в правильном месте измеряли..

de-si-gnДата: Суббота, 29.05.2021, 17:27 | Сообщение # 785
Генералиссимус
Группа: Модераторы
Сообщений: 1206
Награды: 19
Репутация: 45
Статус: Offline

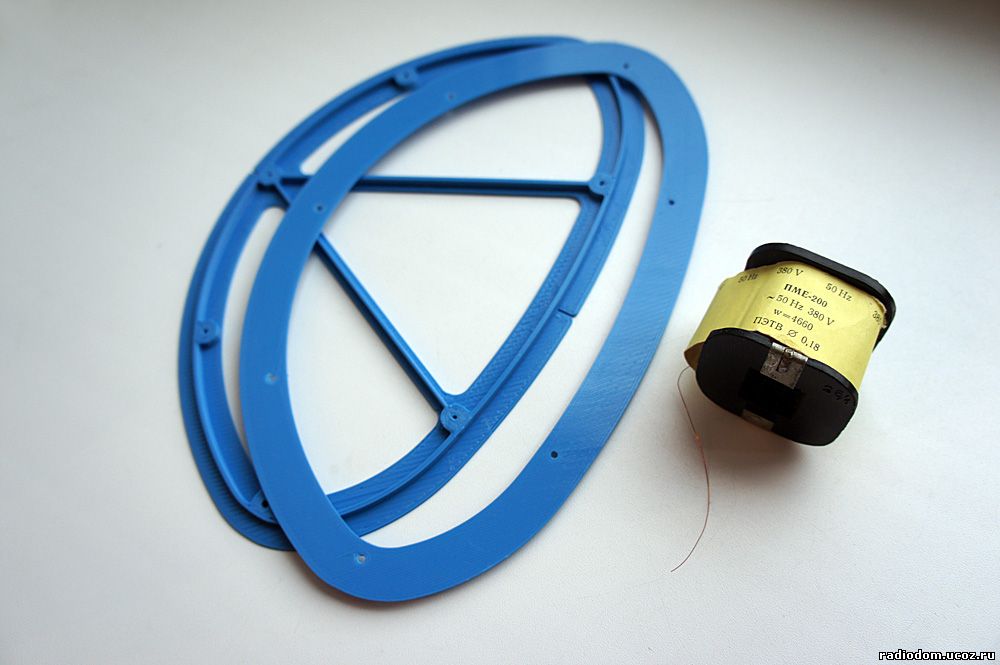

Напечатал шаблон для намотки катушек V3.
Модель http://www.de-si-gn.com/stl/Kat_SmartV3_N.rar

Прикрепления: 8213027.jpg(64.5 Kb)

de-si-gnДата: Понедельник, 31.05.2021, 17:28 | Сообщение # 786
Генералиссимус
Группа: Модераторы
Сообщений: 1206
Награды: 19
Репутация: 45
Статус: Offline

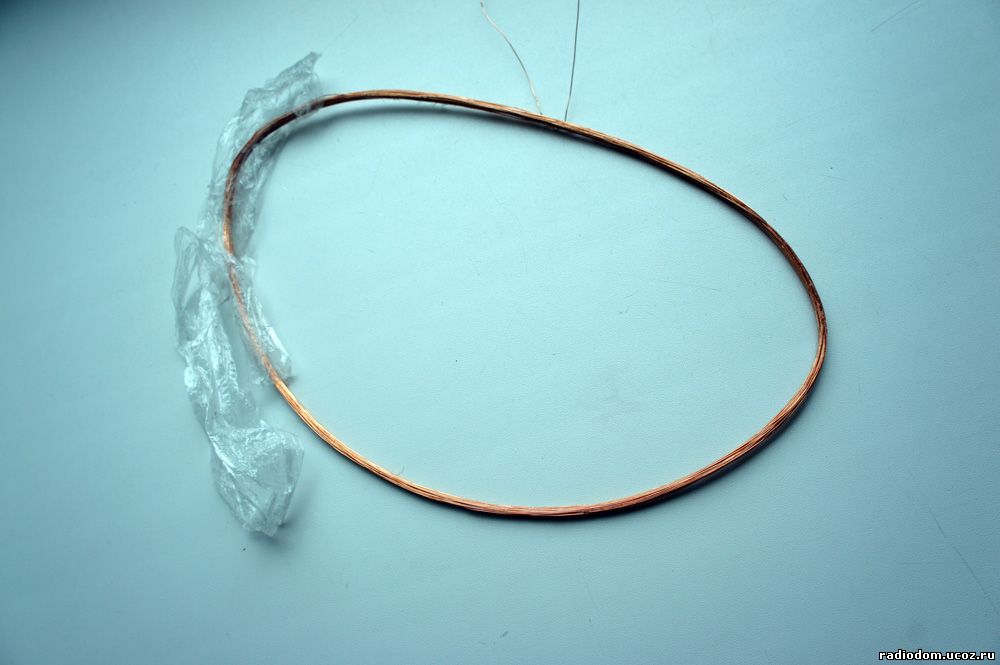

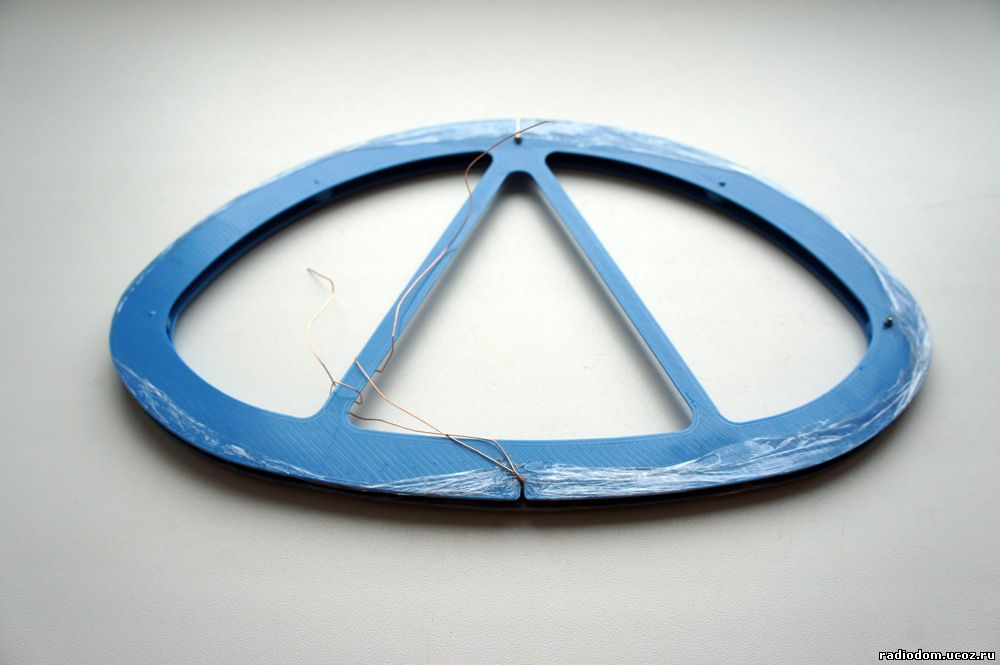

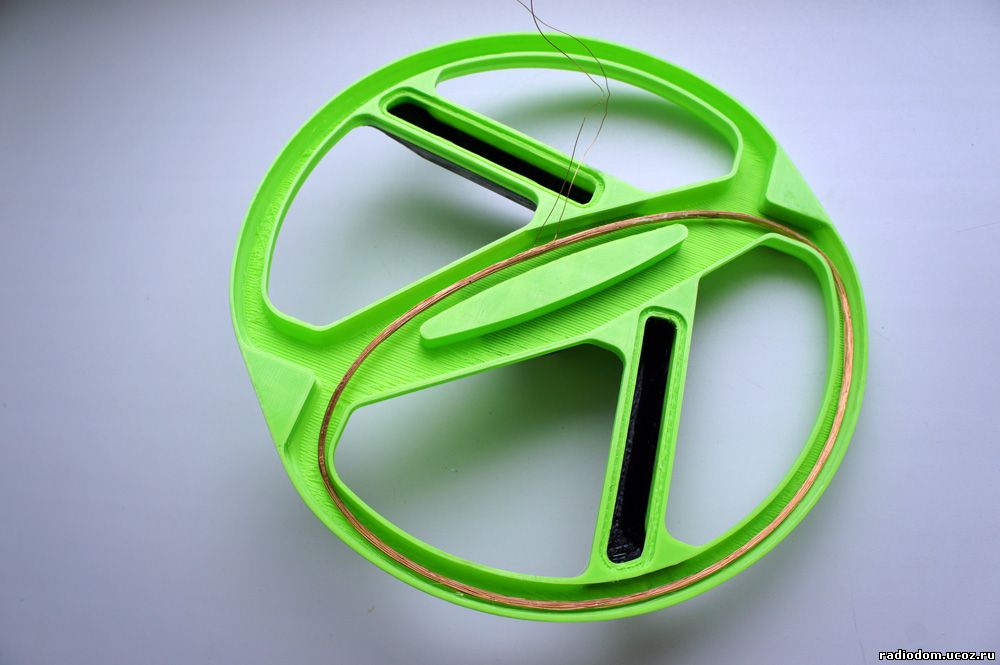

Лак высох, пищевая пленка легко отделяется...





Прикрепления: 1309621.jpg(64.2 Kb) · 3823582.jpg(55.0 Kb) · 0024378.jpg(65.8 Kb)

don0405Дата: Среда, 02.06.2021, 22:30 | Сообщение # 787
Рядовой
Группа: Пользователи
Сообщений: 9
Награды: 0
Репутация: 0
Статус: Online
Здравствуйте. Экран только графит или фольгу таже можно использовать?

AndrewДата: Среда, 02.06.2021, 22:41 | Сообщение # 788
Генералиссимус
Группа: Администраторы
Сообщений: 6964
Награды: 16
Репутация: 78
Статус: Offline
Цитата don0405 ()
Экран только графит или фольгу таже можно использовать?
Вопрос почти философский , точного ответа не будит.
Какая фольга, как ее использовать и тд и тп. Пробуйте..

OfKДата: Четверг, 03.06.2021, 08:38 | Сообщение # 789
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 0
Репутация: 0
Статус: Offline
Кстати, на Али и в магазинах запчастей для сотовых телефонов продаются рулончики медной фольги с клейким слоем как у скотча. Я такой фольгой экранировал катушку пинпоинтера. Отлично паяется и экранирует неплохо.
И цена небольшая.


Сообщение отредактировал OfK - Четверг, 03.06.2021, 08:39

don0405Дата: Вторник, 08.06.2021, 14:41 | Сообщение # 790
Рядовой
Группа: Пользователи
Сообщений: 9
Награды: 0
Репутация: 0
Статус: Online
Такой калькулятор подойдет?
Прикрепления: Kalkulyator_ras.xls(59.0 Kb)

--Zenit--Дата: Вторник, 08.06.2021, 18:08 | Сообщение # 791
Генералиссимус
Группа: Пользователи
Сообщений: 1371
Награды: 26
Репутация: 45
Статус: Offline
Делаю  беспроводную катушку по новой схеме.Вариант рабочий,морзянка при работе блютуз отсутствует.


--Zenit--Дата: Четверг, 10.06.2021, 21:40 | Сообщение # 792
Генералиссимус
Группа: Пользователи
Сообщений: 1371
Награды: 26
Репутация: 45
Статус: Offline

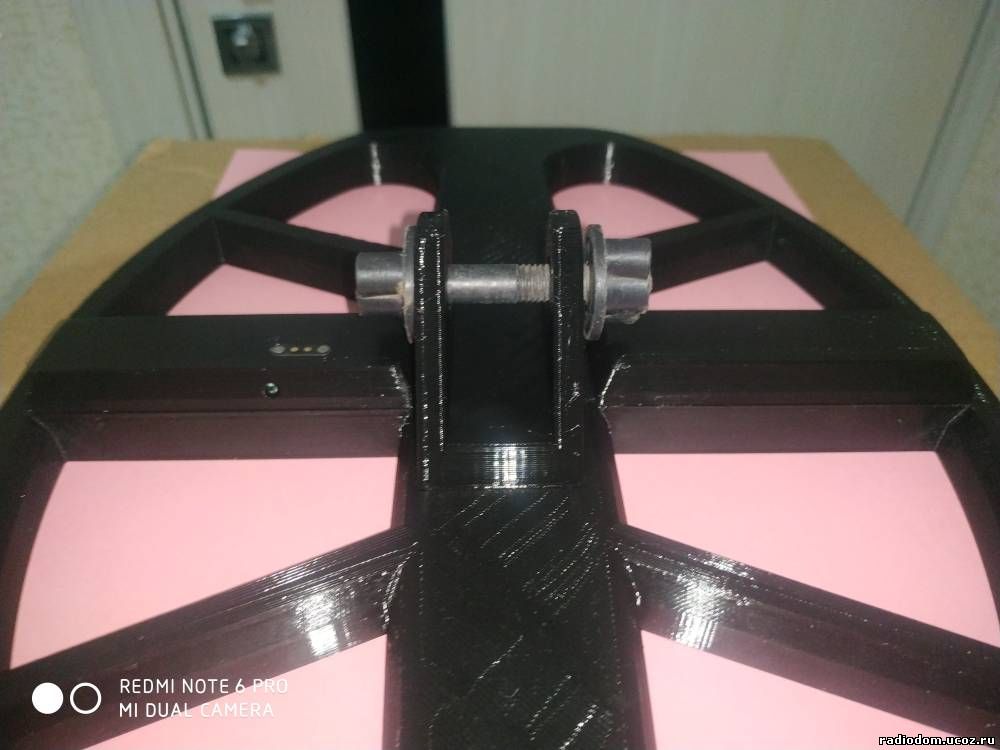

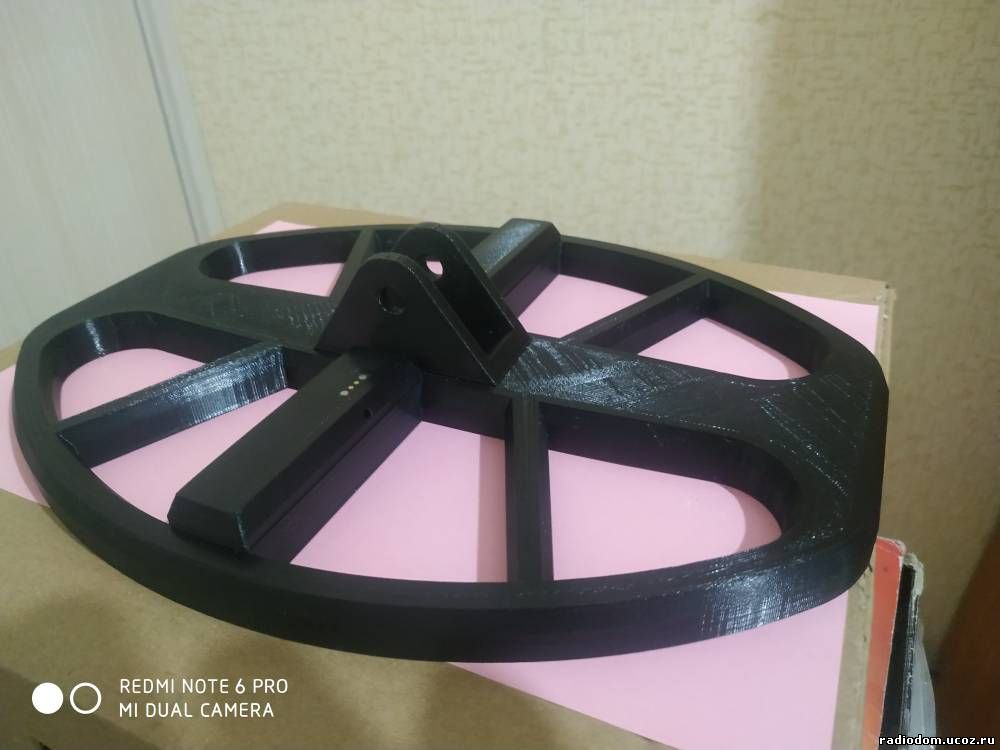

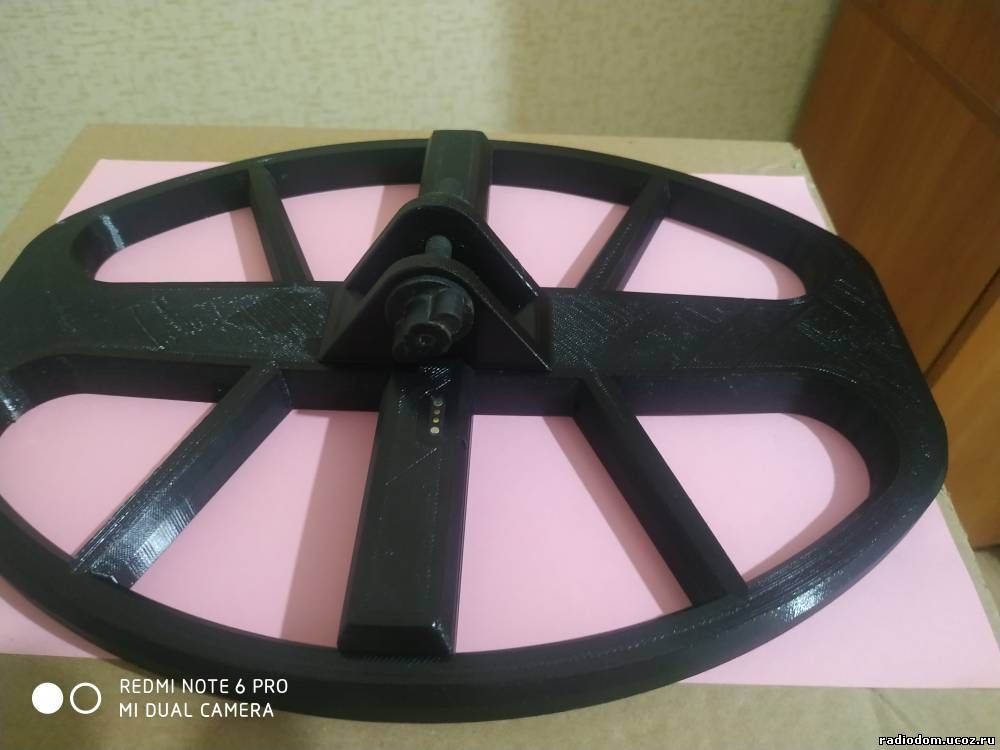

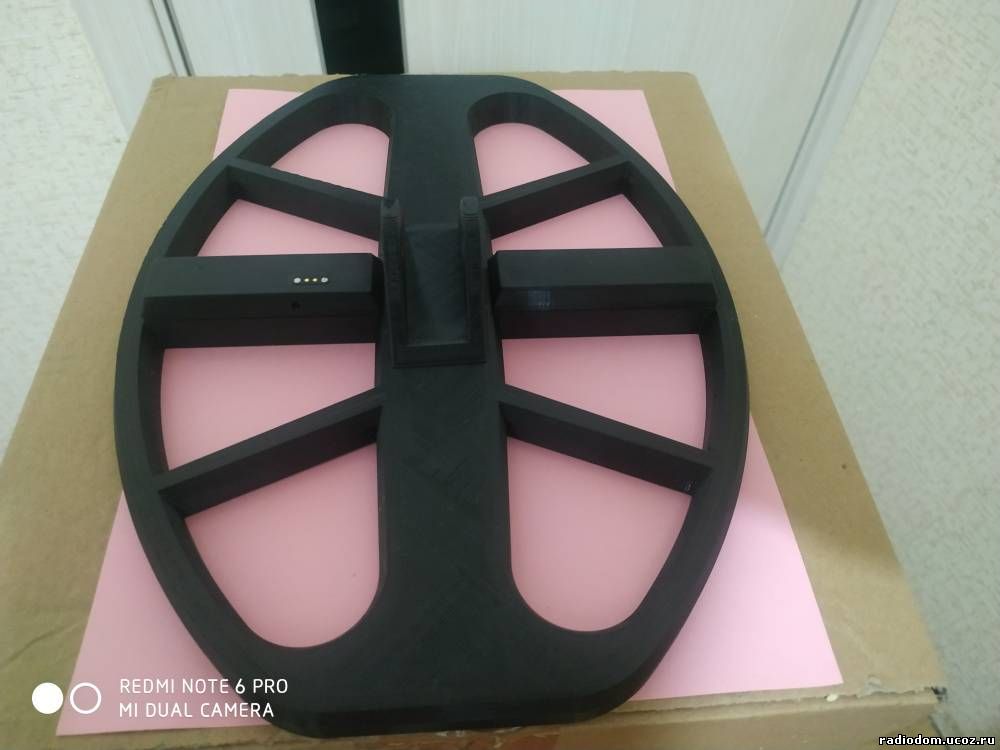

Прикрепления: 9359407.jpg(55.4 Kb) · 8092021.jpg(60.5 Kb) · 6960204.jpg(61.7 Kb) · 2889757.jpg(65.3 Kb)

sashaarsenaluaДата: Пятница, 11.06.2021, 08:16 | Сообщение # 793
Подполковник
Группа: Модераторы
Сообщений: 122
Награды: 2
Репутация: 2
Статус: Offline
up

--Zenit--Дата: Пятница, 11.06.2021, 20:30 | Сообщение # 794
Генералиссимус
Группа: Пользователи
Сообщений: 1371
Награды: 26
Репутация: 45
Статус: Offline

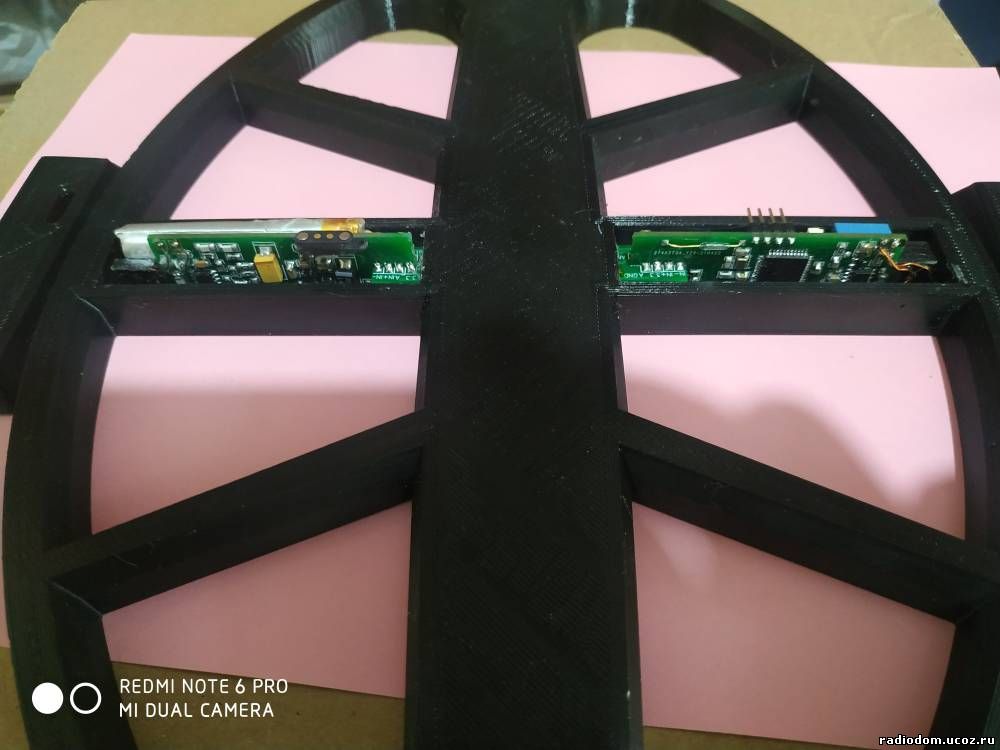

Кому нужны платы ссылки для редактирования и заказа



Три платы
https://u.to/2ThjGw
https://u.to/2DhjGw
https://u.to/1zhjGw
Прикрепления: 3998415.jpg(63.3 Kb)


Сообщение отредактировал --Zenit-- - Пятница, 11.06.2021, 20:34

sparkingsparkingДата: Воскресенье, 13.06.2021, 11:37 | Сообщение # 795
Генерал-полковник
Группа: Пользователи
Сообщений: 1136
Награды: 3
Репутация: 9
Статус: Offline


--Zenit--
, фольга и кусочки феррита - это уже прошлое  biggrin

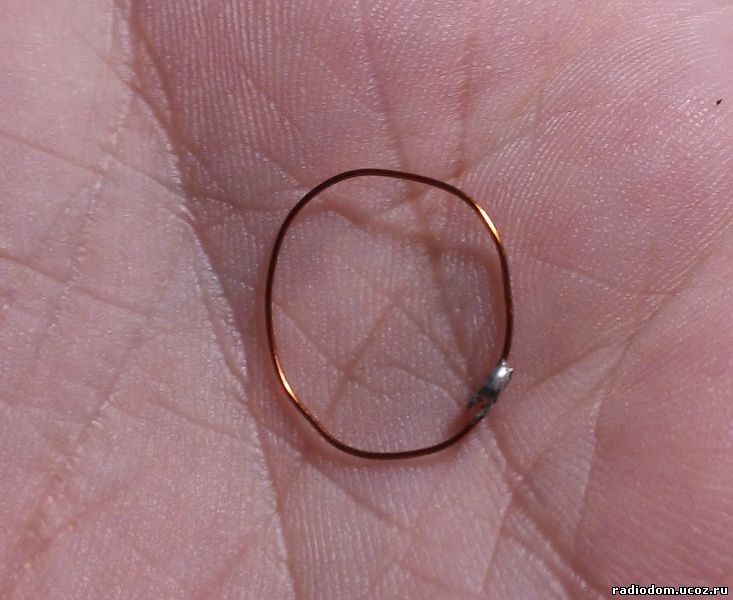

Для доведения баланса в катушке, ставиться ее максимальный ток, делается колечко из ТХ провода, как на палец размер, и спаиваешь его. Потом просто ищещь точку где после заливки второго экрана (обязательно), баланс минимальный и на термоклей его. Толщина мизерная у такого кольца, скрывает даже самый тонкий финишный слой эпоксидки!
В самых тяжелых случаях, можно сделать 2 кольца......
Прикрепления: 3613828.jpg(62.4 Kb)


Сообщение отредактировал sparkingsparking - Воскресенье, 13.06.2021, 11:43
