| 4ff5fd2 | Дата: Среда, 06.01.2021, 18:18 | Сообщение # 2251 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 639
Статус: Offline
| Цитата rey (  ) Вот такие
зависимость емкости от температуры нелинейная , так что ваши опыты с нагревом не совсем корректные
при изменении емкости на 1% частота катушки ТХ изменится примерно на 0,7% .
Ну , может ВДИ уедет на 1. Индуктивность катушки от грунта меняется больше.
Никто ничего не заметит
Но в голове все равно крутится червячек сомнения
Сообщение отредактировал 4ff5fd2 - Среда, 06.01.2021, 18:32 |
| |
| |
| fedya_valki | Дата: Среда, 06.01.2021, 18:50 | Сообщение # 2252 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата 4ff5fd2 ( ) Но в голове все равно крутится червячек сомнения  Лучше сразу же делать на хороших комплектующих, чем потом искать косяки! Я как вспомню, сколько времени потратил на устранение балаболки в самом первом своём Кроте-2ХМ...   .... Балаболит и балаболит, уже и прошивки меняю, и даже сдул входной опер, порезал под ним дорожки, впаял МСР6022 и сделал на второй половинке формирователь половины питалова как в Квазаре, - ничего не помогало.... Но не было бы счастья, если бы несчастье не помогло! В один прекрасный момент пропал ток Тх напрочь.... Ну я вытягиваю плату с иникатором и кнопками из корпуса и колдую уже на столе, при деформации платы - появляется ток и балаболка. Тыкая осциллом пришёл к выводу, что барахлит керамический конденсатор С5 22Н, через который идёт сигнал Тх с контроллера на МС34119, начинаю его выпаивать феном, а один колпачёк с торца остаётся на плате! Блин, впаиваю другой конденсатор - сразу же и ток Тх появился, и балаболка напрочь исчезла!!! А если бы сразу туда поставил нормальный плёночный, а не СМД керамику - проблем не было бы вообще!!! Или перегрел я тот кондёр, или бракованный был изначально - хз......
|
| |
| |
| led2812 | Дата: Среда, 06.01.2021, 19:03 | Сообщение # 2253 |
 Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
| Цитата fedya_valki ( ) А где заказывали? И именно такие TDK? |
| |
| |
| fedya_valki | Дата: Среда, 06.01.2021, 19:05 | Сообщение # 2254 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата 4ff5fd2 ( ) Ну , может ВДИ уедет на 1
Добавлено (06.01.2021, 19:06)
---------------------------------------------
Цитата led2812 ( ) Такой даташит в Чип и Дипе на странице кондёра

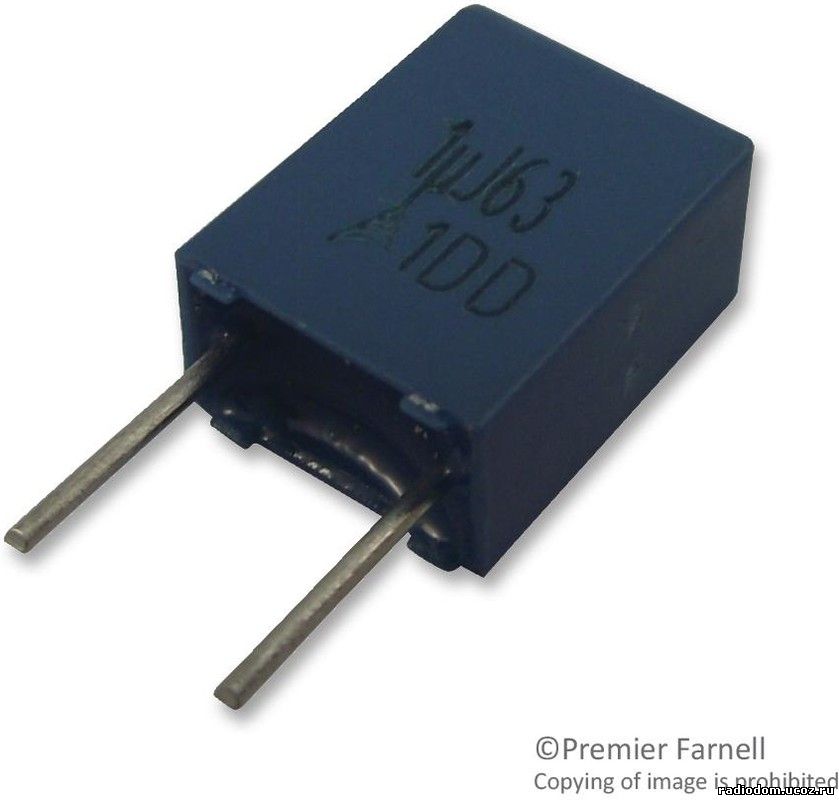

Я, например, люблю вот такие, они МКТ называются:
но производитель неизвестный....
Сообщение отредактировал fedya_valki - Среда, 06.01.2021, 19:14 |
| |
| |
| led2812 | Дата: Среда, 06.01.2021, 19:14 | Сообщение # 2255 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
| Цитата fedya_valki ( ) А когда приедут к Вам кондёры - сможете живой сфоткать и тут показать? Маркировку на нём?
UPD

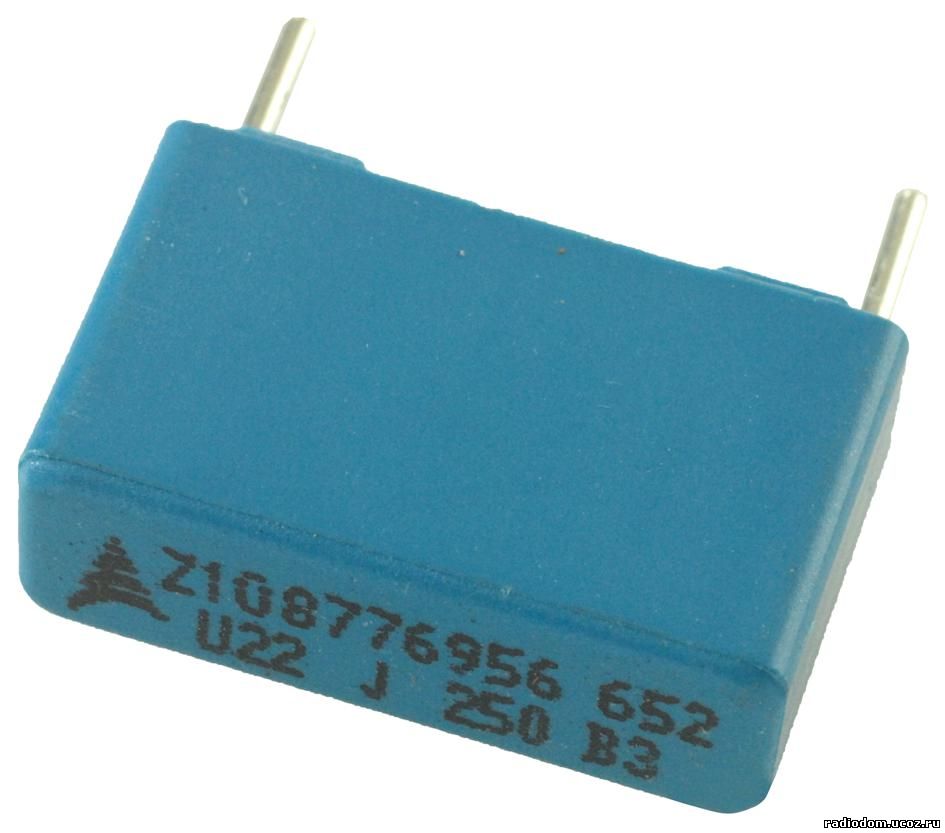

Ну вот, на странице хоть даташиты TDK (ранее это была фирма EPCOS как я понял или концерн такой). Картинки для примера, такие они и есть в реальности в зависимости от номинала.
Про EPCOS и TDK тут: https://clck.ru/Sj53T

Сообщение отредактировал led2812 - Среда, 06.01.2021, 19:31 |
| |
| |
| Andrew | Дата: Среда, 06.01.2021, 19:30 | Сообщение # 2256 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7538
Статус: Offline
| Цитата fedya_valki ( ) У Вас под боком, в Винницком магазине,
А те зеленые хорошие но максимальная емкость 10н. Поэтому давно заявил что нужно ставить желтые Х2 с отрицательным ТКЕ!
|
| |
| |
| 4ff5fd2 | Дата: Среда, 06.01.2021, 20:30 | Сообщение # 2257 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 639
Статус: Offline
| Без стакана не разобраться

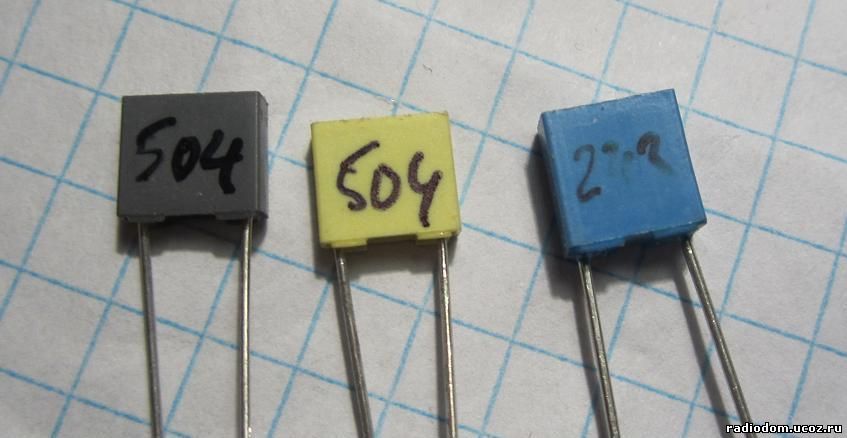

Налил в стакан воды около 55 град... грел конденсаторы примерно полминуты.
Проверял с помощью MS8910
Wima 220 nF 63 V MKP2 225.9nF/22град 224.3nF/55град
MKT1826 220 nF 63v 215.2nF/22град 215.4nF/55град
К73-17 (81г) 220 nF 63v 207,1nF/22град 207,0nF/55град
у последнего конденсатора емкость вообще не хотела меняться
может надо было греть подольше.
какие-то результаты странные , но общее соотношение приблизительно показывают.
снега нет , поэтому около 0 не измерял. Да и лень
|
| |
| |
| fedya_valki | Дата: Среда, 06.01.2021, 20:49 | Сообщение # 2258 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Я там и брал и заявляю г.... Цитата led2812 ( ) 100% та же ёлочка хоть и плохо видно
А полипропилен хорош тем, что в силу своих малых потерь сразу поднимает ток Тх аж до 10%, если поставить полипропиленовый конденсатор вместо лавсанового или полиэфирного такой же точно ёмкости! Это же - халява на ровном месте!
|
| |
| |
| 24D590L | Дата: Среда, 06.01.2021, 20:50 | Сообщение # 2259 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата Andrew ( ) нужно ставить желтые Х2 с отрицательным ТКЕ! |
| |
| |
| fedya_valki | Дата: Среда, 06.01.2021, 20:52 | Сообщение # 2260 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата 4ff5fd2 ( ) какие-то результаты странные , но общее соотношение приблизительно показывают.снега нет , поэтому около 0 не измерял. Да и лень Добавлено (06.01.2021, 20:56)
---------------------------------------------
Цитата 24D590L ( ) На старых платах встречается керамика с фиолетовым оттенком то она вообще не реагирует на нагрев. Добавлено (06.01.2021, 20:57)
---------------------------------------------
Цитата 24D590L ( ) А что делать с керамикой установленной в фильтре приема или в усилителе передачи |
| |
| |
| Блукач | Дата: Среда, 06.01.2021, 21:02 | Сообщение # 2261 |
 Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Народ, я думаю что нужно заняться разделом крота про а именно структурировать.
1. Крот про схемотехника, разработка обсуждение.
2. Крот про прошивка, идеи и предложения.(здесь так же прошивки не вошедшие на сайт по типу большой экран, другой шрифт и т.д.)
3. Помощь по сборке крота про.
4. Срочная скорая помощь.
5. Корпуса, наклейки, дизайн.
6. ....бла, бла
7. ....бла, бла
8. Обсуждение компонентов.
и т.д. и писать каждый пост ссответсвенно теме ибо мы зарядим одну тему на 500 страниц где потом ничего не найти.
п.с. могу немного отмодерить основную тему где раскидать сообщения по нужным темам если таковые будут созданы если делать этого не кому, в управлении форумами опыт есть.
Сообщение отредактировал Блукач - Среда, 06.01.2021, 21:12 |
| |
| |
| fedya_valki | Дата: Среда, 06.01.2021, 21:16 | Сообщение # 2262 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата 24D590L ( ) Спасибо за разъяснение.
А лучше всего - всё измерять перед установкой на плату, да и после пайки - тоже не мешает измерить. А резисторы и всё остальное - паять уже потом, после керамических кондёров.
Но для меня суть открылась после прочтения статьи "Почему кондёр не кондёрит", на керамику решил забить большой и толстый! Не, ну разве что по питанию блокировочными её ставить. Или мелкопикофарадные возле кварца. А всё остальное - ни-ни, только плёнка в сигнальных цепях!
Сообщение отредактировал fedya_valki - Среда, 06.01.2021, 21:21 |
| |
| |
| Блукач | Дата: Среда, 06.01.2021, 21:24 | Сообщение # 2263 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Цитата Andrew ( ) Федя флудит.. |
| |
| |
| fedya_valki | Дата: Среда, 06.01.2021, 21:26 | Сообщение # 2264 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Я не нашел кнопки перемещения , есть только редактирование и удаление...(  Добавлено (06.01.2021, 21:31)
---------------------------------------------
Цитата Andrew ( ) Нужно создать тему про Конденсаторы , она все равно с определенной переодичностью всплывает. Цитата Блукач ( ) я предложил навести лад
Сообщение отредактировал fedya_valki - Среда, 06.01.2021, 21:27 |
| |
| |
| Andrew | Дата: Среда, 06.01.2021, 21:38 | Сообщение # 2265 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7538
Статус: Offline
| И правда не о чем, не одного видео по теме. Завтра удалю страниц 5! fedya_valki, У вас же нет ПРО! вы тут про что? )
|
| |
| |
|
|
