| fedya_valki | Дата: Четверг, 07.01.2021, 13:42 | Сообщение # 2281 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2286
Статус: Offline
| Цитата Andrew (  ) ямку вырыл..)
хорошо собачкой,
где захочешь - писяй, где захочешь - какай,
вырыл себе ямку, положил какашку
и не надо попку подтирать бумажкой!"
Поётся как РЭП!Цитата --Zenit-- ( ) Кругом сплошные компромиссы.
Сообщение отредактировал fedya_valki - Четверг, 07.01.2021, 15:10 |
| |
| |
| Andrew | Дата: Четверг, 07.01.2021, 14:25 | Сообщение # 2282 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата 24D590L ( ) Обратил внимание что модератором были убраны ряд полезных комментариев связанных с подбором элементной базы.
Вопрос о конденсаторах поднимается уже раз пятый..можите полистать и увидите все тоже самое..
Насчет АЧХ, Да это компромисс, особенно если хочешь иметь 2 частоты.. Если делать по максимуму нужно сделать "острый" пик на одной частоте и желательно на большой 18-20 кГц.. Предлогайте свои обвески с фото АЧХ.
И еще совет не накручивайте токи и особенно "Гейны", некоторые чудаки ставят гейн на 4 и потом жалуются у меня прибор балоболит...
Чем меньше Гейн тем стабильнее прибор.
По моим наблюдениям G3S8FX=G2S9FX и по дальности и по шумам. Проверте кто может и сообщите.
|
| |
| |
| fedya_valki | Дата: Четверг, 07.01.2021, 15:02 | Сообщение # 2283 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2286
Статус: Offline
| Цитата Andrew ( ) И еще совет не накручивайте токи и особенно "Гейны" |
| |
| |
| 4ff5fd2 | Дата: Четверг, 07.01.2021, 16:01 | Сообщение # 2284 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата --Zenit-- ( ) Да,можно сделать острую АЧХ уменьшая емкость СА1 при этом сдвигая пик в область высоких частот,но тем самым мы занижаем чувствительность катушки и компенсируем это поднимая КУ активного фильтра на ОУ.
24D590L,
тема по входному усилителю повторяется
Примерно 16,06,2020 в этой ветке я приводил графики Multisim ачх RX. Их легко найти.

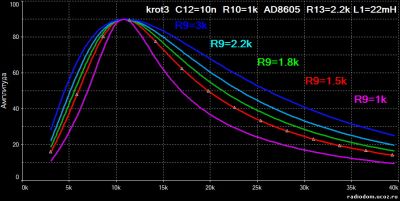

Добавлю еще картинку от 01,08,2020, которая была удалена при чистке ветки. Зависимость ачх от номинала резистора на входе усилителя RX . Для Крот Про это RA3 . Индуктивность приемной катушки 22mH , емкость на входе 10нФ. Так сказать информация к размышлению
|
| |
| |
| 24D590L | Дата: Четверг, 07.01.2021, 16:48 | Сообщение # 2285 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| 4ff5fd2 я привел реальное АЧХ входного фильтра Крот 2 сделанного для себя. Мне было бы интереснее увидеть АЧХ фильтра в Кроте который вы сделали для себя. (только амплитуда в дБ а частота в логарифмическом масштабе) Вот Андрей предлагает сместить максимум на более высокие частоты. Необходимо над этим подумать. Сейчас занят поиском комплектующих. Острый пик на 18-20 кГц сделать наверное не получится. В таком случае будет сильно подавлена вторая частота.
|
| |
| |
| Andrew | Дата: Четверг, 07.01.2021, 16:58 | Сообщение # 2286 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| 4ff5fd2, Вы предлагаете Р9 уменьшать до 1к , а как это на чуйку отразиться?
|
| |
| |
| mongol791 | Дата: Четверг, 07.01.2021, 17:23 | Сообщение # 2287 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата 24D590L ( ) В таком случае будет сильно подавлена вторая частота
Если делаете для себя забейте на нижнюю частоту, настройте по максимальному пику верхне частоты, и подобрать КУ чтоб не зашкалевало)) результат Вам понравится. А кто хочет вторую частоту спаяйте еще один блок и поступите так же только с другой частотой))) зачем что-то усреднять))
|
| |
| |
| fedya_valki | Дата: Четверг, 07.01.2021, 17:27 | Сообщение # 2288 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2286
Статус: Offline
| Цитата Andrew ( ) , Вы предлагаете Р9 уменьшать до 1к , а как это на чуйку отразиться? |
| |
| |
| 4ff5fd2 | Дата: Четверг, 07.01.2021, 17:29 | Сообщение # 2289 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата 24D590L ( ) реальное АЧХ входного фильтра Крот 2 сделанного для себя
Andrew,
на графике не учтено сопротивление катушки 100 Ом , на 1 ком на центральной частоте результат на 10% меньше. Для Крот Про это RA3 .
Цитата Andrew ( ) Вы предлагаете Р9 уменьшать до 1к
Я отобразил общую зависимость, чтобы показать, что датчик существенно влияет на результирующую ачх. Если кто считает что ему нужна больше защита от помех и использует одну частоту , то вполне возможно немного уменьшить RA3 . Но без фанатизма
Сам использую 3,3ком . Цитирую сам себя :
http://www.radiodom.org/forum/12-133-37273-16-1609973252
"Входной RC фильтр с пологими наклонами ачх, и лучше его не сделать. "
- В этой фразе нужно заменить "Входной RC фильтр " на " Усилитель RX "
Сообщение отредактировал 4ff5fd2 - Четверг, 07.01.2021, 17:36 |
| |
| |
| mongol791 | Дата: Четверг, 07.01.2021, 17:39 | Сообщение # 2290 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Можно блок подогнать под один датчик... и так будет норм. 10коп ссср на 30см это нормально.))
|
| |
| |
| 24D590L | Дата: Четверг, 07.01.2021, 18:07 | Сообщение # 2291 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| RA3 является частотозадающим элементом фильтра. При его изменении будет меняться и АЧХ усилителя.
|
| |
| |
| 4ff5fd2 | Дата: Четверг, 07.01.2021, 18:29 | Сообщение # 2292 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата 24D590L ( ) Мне было бы интереснее увидеть АЧХ фильтра в Кроте который вы сделали для себя. (только амплитуда в дБ а частота в логарифмическом масштабе)

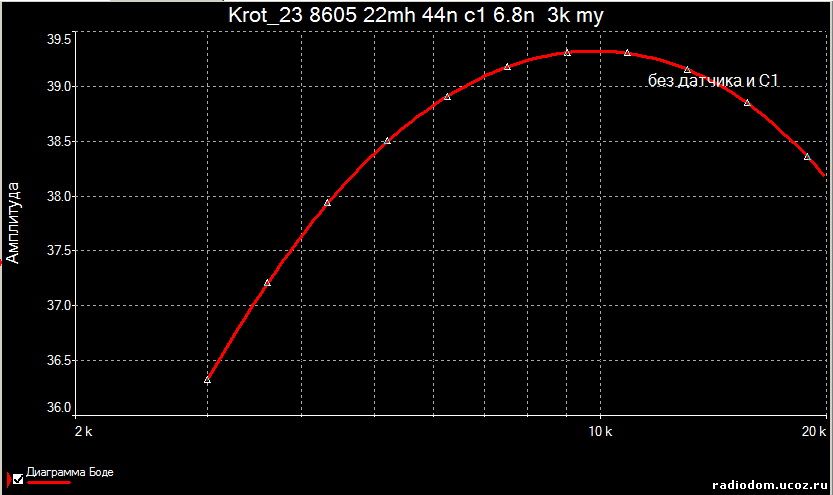

С15 у Крот2/3 установлен 22n x 2 =44n (только такие были NPO )
C1 6.8n , AD8605 R13=2.2k R10=1k
остальное по схеме http://www.radiodom.org/_si/0/34767586.jpg
Цитата 24D590L ( ) RA3 является частотозадающим элементом фильтра. |
| |
| |
| 24D590L | Дата: Четверг, 07.01.2021, 18:35 | Сообщение # 2293 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата 4ff5fd2 ( ) С каким конденсатором работает RA3 ? |
| |
| |
| --Zenit-- | Дата: Четверг, 07.01.2021, 18:45 | Сообщение # 2294 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 24D590L ( ) RA3 является частотозадающим элементом фильтра. При его изменении будет меняться и АЧХ усилителя. |
| |
| |
| 4ff5fd2 | Дата: Четверг, 07.01.2021, 18:56 | Сообщение # 2295 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| 24D590L,
если рассматривать усилитель ТХ сам по себе , то да. Но у нас есть еще датчик .
С1 работает в паре с катушкой датчика. Грубо говоря ,в левой части графика С1 еще емкость , а в правой - уже индуктивность
Реактивные сопротивления катушки датчика L1 и С1 с противоположным знаком .
Добавлено (07.01.2021, 18:58)
---------------------------------------------
Цитата --Zenit-- ( ) будет чистый резонанс с очень острым пиком

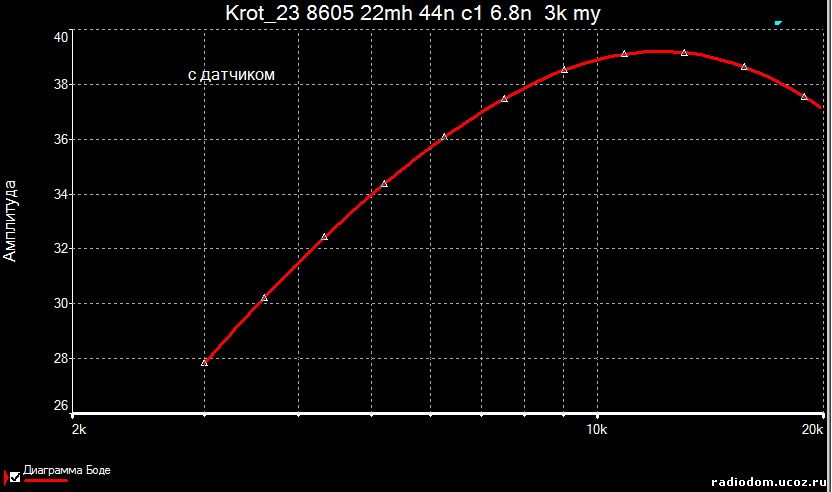

выше есть график с датчиком , и сопротивление 100ом вообще не учитывалось .
И где там " с очень острым пиком "
Сообщение отредактировал 4ff5fd2 - Четверг, 07.01.2021, 19:06 |
| |
| |
|
|
