AndrewДата: Пятница, 08.01.2021, 16:32 | Сообщение # 2311
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата rey ()
Стесняюсь спросить: а прошивка для Крота Про Q (без плюса) с большим VDI будет? Запустил сегодня Крота Про Q+ и без плюса тоже. С большим VDI душа радуется, а без плюса радуется, но не так...
 uhm

24D590LДата: Пятница, 08.01.2021, 21:48 | Сообщение # 2312
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 2
Статус: Offline
Для моделирования входного фильтра приема необходимо подставить входное сопротивления АЦП микропроцессора. Подскажите пожалуйста, кто знает, какое сопротивление имеет микропроцессор 1 и 44 вывод.

--Zenit--Дата: Пятница, 08.01.2021, 23:27 | Сообщение # 2313
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата 24D590L ()
Для моделирования входного фильтра приема необходимо подставить входное сопротивления АЦП микропроцессора. Подскажите пожалуйста, кто знает, какое сопротивление имеет микропроцессор 1 и 44 вывод.
Там конденсаторы на входе.
Цитата
" В дата шите предсталена эквивалентная схема входа. Когда показанный на схемке ключ разомкнут, входное сопротивление равняется тому что указано: RAIN ( Analog Input Resistance Typ(1))= 100 MΩ . Когда идет выборка из этого входа ключ замыкается и поключается через последовательный резистор (1...100 Ком) к конденсатору выборки-хранения 14 Пф. И время заряда конденсатора зависит от выходного сопротивления источника сигнала. Как пишет Atmel: АЦП оптимизирован под аналоговые сигналы с выходным сопротивлением не более 10 кОм. Если используется такой источник сигнала, то время выборки незначительно. Если же используется источник с более высоким входным сопротивлением, то время выборки будет определяться временем, которое требуется для зарядки конденсатора выборки-хранения источником аналогового сигнала. Рекомендуется использовать источники только с малым выходным сопротивлением и медленно изменяющимися сигналами, т.к. в этом случае будет достаточно быстрым заряд конденсатора выборки-хранения.По отношению к каналам с дифференциальным усилением рекомендуется использовать сигналы с внутренним сопротивлением до нескольких сотен кОм. Следует предусмотреть, чтобы в предварительных каскадах формирования аналогового сигнала ко входу АЦП не вносились частоты выше fАЦП/2, в противном случае результат преобразования может быть некорректным. Если вероятность проникновения высоких частот существует, то рекомендуется перед АЦП установить фильтр низких частот."
Кстати у Аналог Девайс есть специальные ОУ для согласования выходных сигналов с АЦП.


Сообщение отредактировал --Zenit-- - Суббота, 09.01.2021, 02:35

24D590LДата: Суббота, 09.01.2021, 10:58 | Сообщение # 2314
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 2
Статус: Offline
--Zenit-- спасибо за развернутый ответ. Есть у меня еще сомнение по коэффициенту усиления входного усилителя. В своем Крот2 (схема аналогична Крот ПРО) я делал КУ порядка 130. Хотелось бы знать мнение специалистов по этому вопросу.

belyaev9012Дата: Суббота, 09.01.2021, 19:30 | Сообщение # 2315
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
Здравствуйте.
Запустил своего крота, залил прошивку от de-si-gn. На одной частоте цветнина как положено в плюсовой зоне определяет, переключаю частоту и цветнина в минусовую зону уходит... Это только в демо так или что-то не так?
Все что выше 3,5 вольт на акб отображает на дисплее корректно, если напряжение ниже 3,5 вольт - отображается 3,46-3,36. и так до 2,4 вольт (дальше atxmega отключается)

de-si-gnДата: Суббота, 09.01.2021, 19:51 | Сообщение # 2316
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
belyaev9012,  все прошивки от Андрея! (я только большие цифры нарисовал) Без сотых он уже выкладывал тут http://www.radiodom.ucoz.ru/forum/12-133-37058-16-1609231230

Феррит нужно настраивать на каждой частоте, тогда и ВДИ будет правильно отображаться.


Сообщение отредактировал de-si-gn - Суббота, 09.01.2021, 19:54

belyaev9012Дата: Суббота, 09.01.2021, 20:01 | Сообщение # 2317
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
Сергей, я понял, что дизайн цифр ВДИ от de-si-dn))) Если честно - очень понравилась.
Нашел... https://u.to/dhHUGg


Сообщение отредактировал belyaev9012 - Суббота, 09.01.2021, 20:58

AndrewДата: Воскресенье, 10.01.2021, 12:12 | Сообщение # 2318
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата belyaev9012 ()
Если честно - очень понравилась.
 Мне тоже, но если поставить "1" не с правого края , а посередине мне бы еще больше понравилось..
de-si-gn, Жду на почту новую единичку.)

de-si-gnДата: Воскресенье, 10.01.2021, 13:37 | Сообщение # 2319
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
Andrew, 1 отправил

AndrewДата: Воскресенье, 10.01.2021, 18:24 | Сообщение # 2320
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Поправил прошивку.
Прикрепления: 8591714.hex (97.7 Kb)

sparkingsparkingДата: Понедельник, 11.01.2021, 20:37 | Сообщение # 2321
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
Andrew, поправить еще надо

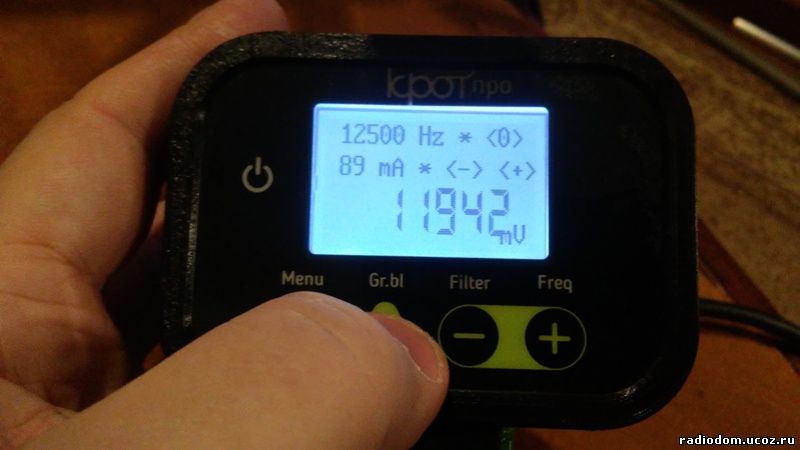

Прикрепления: 0079158.jpg (36.5 Kb)

AndrewДата: Понедельник, 11.01.2021, 23:42 | Сообщение # 2322
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
И это поправил.

sparkingsparkingДата: Вторник, 12.01.2021, 00:10 | Сообщение # 2323
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
Andrew, а где поправленное скачать?

AndrewДата: Вторник, 12.01.2021, 12:52 | Сообщение # 2324
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
sparkingsparking, ТАМ же! Где еще...

reyДата: Четверг, 14.01.2021, 05:09 | Сообщение # 2325
Полковник
Группа: Пользователи
Сообщений: 235
Награды: 1
Репутация: 2
Статус: Offline

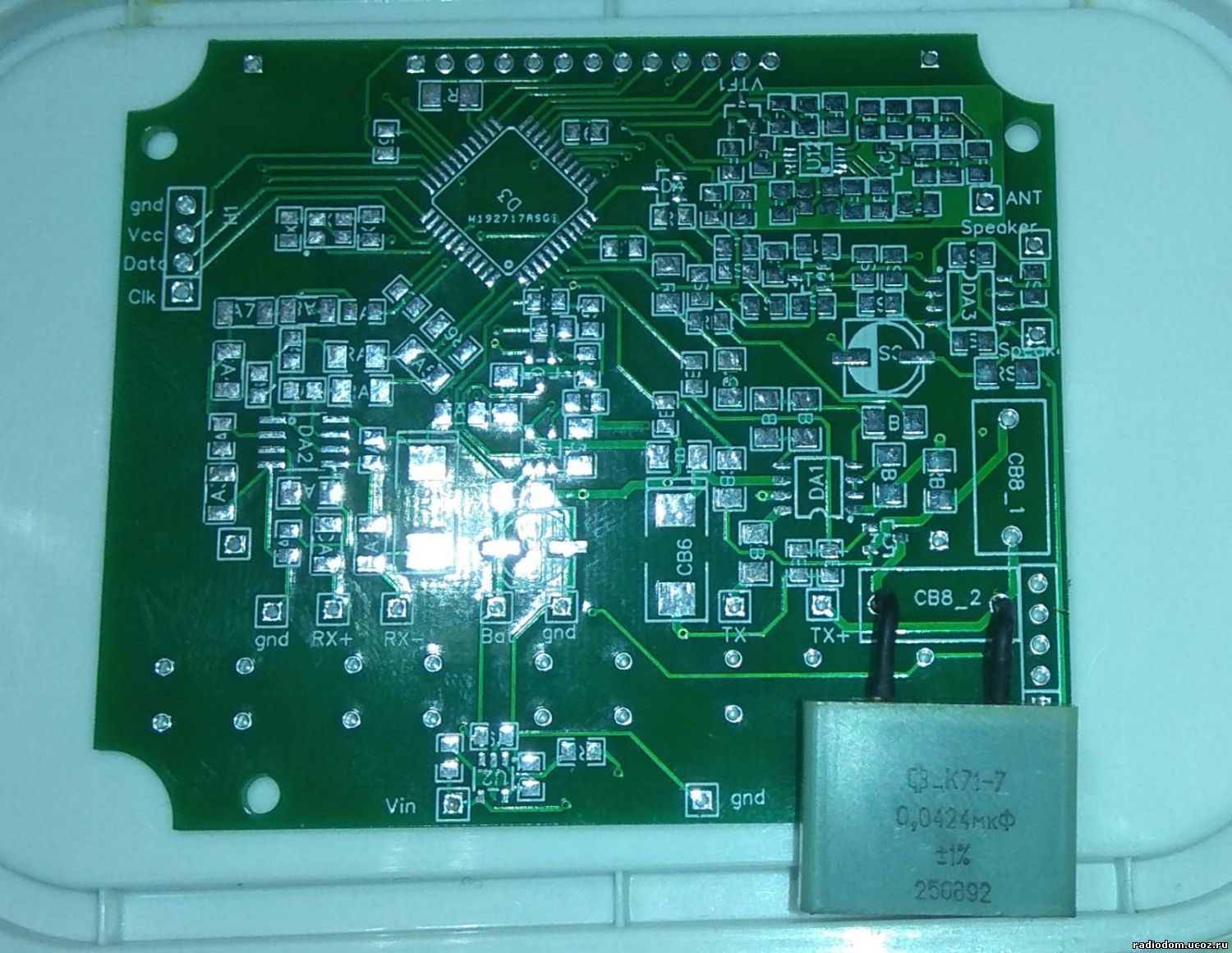

Впаял на плату огромный конденсатор К71-7 вместо маленького МКТ (СВ8_2)  и дальность на высшей частоте упала на ~сантиметров 5 по воздуху (на низшей частоте не пробовал) - вернул обратно. Как можна объяснить этот случай?    На фото смоделировал эту ситуацию для наглядности.:
Прикрепления: 9874233.jpg (254.7 Kb)
