| sergeydrob | Дата: Пятница, 14.05.2021, 15:34 | Сообщение # 2746 |
|
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Товарищи, подскажите, у всех без проблем работает FM на плате уважаемого Zenith?
Собрал себе и приятелю пару блоков - в обоих крайне плохо работает ФМ. В одном почти нет сигнала совсем, другой начинает работать при установке 75см антенны и удержании ее руками  (при отпускании - начинаются сильные броски тока, Крот становится безумным, ФМ отрубается)
Схему пару раз проверил, все соответствует. Единственное отклонение - вместо транзистора BFS17A (Hfe = 25-90) стоит 2SC3356 (Ic=0.1А, Vceo=12В, fT=7ГГц, Hfe = 50-250). Может он самовозбуждается из-за более высокого Hfe ? Как его угомонить? (схема для меня там сложная и малопонятная)
Транзистор поменять возможности нет, а копать на выходных нужно ну просто ОБЯЗАТЕЛЬНО Если не починю - копать придется огород, спасайте!!
|
| |
|
|
| sparkingsparking | Дата: Пятница, 14.05.2021, 15:50 | Сообщение # 2747 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| sergeydrob, Не ставьте транзистор вообще!
|
| |
|
|
| sergeydrob | Дата: Пятница, 14.05.2021, 15:54 | Сообщение # 2748 |
|
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Цитата sparkingsparking (  ) sergeydrob, Не ставьте транзистор вообще!
В общем да, попробую, но все равно хочу разобраться, чтобы для себя потом сделать вывод, нужно оно или нет!
|
| |
|
|
| de-si-gn | Дата: Пятница, 14.05.2021, 15:58 | Сообщение # 2749 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| sergeydrob, и без транзистора неплохо ФМ работает.
Высокочастотные катушки индуктивности лучше ставить мотанные, я покупал такую https://www.chipdip.ru/product/lqw2bhnr15g
Сообщение отредактировал de-si-gn - Пятница, 14.05.2021, 15:59 |
| |
|
|
| sparkingsparking | Дата: Пятница, 14.05.2021, 16:12 | Сообщение # 2750 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Я не ставлю транзисторы и лишнее конденсаторы по 1nF , индуктивность смд 0805 . Антенка 10см проводок. Дальность в квартире больше 12 метров, я Зениту показывал на видео.
Сообщение отредактировал sparkingsparking - Пятница, 14.05.2021, 16:13 |
| |
|
|
| --Zenit-- | Дата: Пятница, 14.05.2021, 18:13 | Сообщение # 2751 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sergeydrob ( ) Товарищи, подскажите, у всех без проблем работает FM на плате уважаемого Zenith? Собрал себе и приятелю пару блоков - в обоих крайне плохо работает ФМ. В одном почти нет сигнала совсем, другой начинает работать при установке 75см антенны и удержании ее руками (при отпускании - начинаются сильные броски тока, Крот становится безумным, ФМ отрубается)
Схему пару раз проверил, все соответствует. Единственное отклонение - вместо транзистора BFS17A (Hfe = 25-90) стоит 2SC3356 (Ic=0.1А, Vceo=12В, fT=7ГГц, Hfe = 50-250). Может он самовозбуждается из-за более высокого Hfe ? Как его угомонить? (схема для меня там сложная и малопонятная)
Транзистор поменять возможности нет, а копать на выходных нужно ну просто ОБЯЗАТЕЛЬНО Если не починю - копать придется огород, спасайте!!
С транзистором начинаются непонятки.

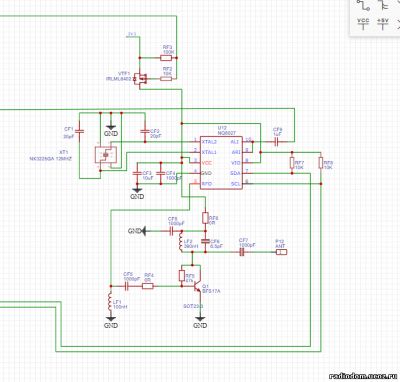

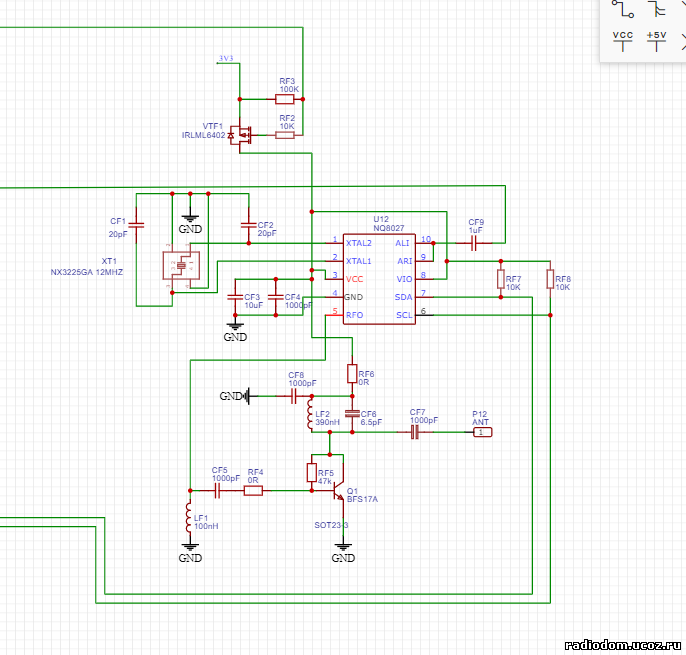

Что бы удалить УВЧ надо выпаять Q1, LF2 и CF6(маркировка по моей схеме).Вместо резистора RF5 и конденсатора CF7 поставить перемычки. С антенной 15 см на 2-3 метра прием отличный.
Что бы работало с УВЧ можно попробовать убрать R10. CF9 поставить 4.7-10 uF. Индуктивность LF1 поставить 150 нГн.
Подбором CF6 добиться хорошего приема. И да Hfe = 50-250 это перебор. Резистор RF5 поставьте 100 кОм или даже больше. С него думаю стоит и начать.
Так же увеличивая номинал RF6 можно уменьшить потребление тока каскадом УВЧ.
 Добавлено (14.05.2021, 18:19)
---------------------------------------------
Цитата de-si-gn ( )
Пишут что не чувствительны к магнитному полю земли,но разницы с обычными не заметил.
Сообщение отредактировал --Zenit-- - Пятница, 14.05.2021, 18:17 |
| |
|
|
| Andrew | Дата: Пятница, 14.05.2021, 20:40 | Сообщение # 2752 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Для корректной работы УВЧ (на транзисторе) нужно четко подобрать номиналы конура. Ставить проволочную индуктивность мне думается не совсем корректно , добротность контура не обеспечит диапазон частот. Сам ставлю обычный СМД дросель и все работает. Если иметь антену ~15 см и радиус ~5 метров УВЧ можно не ставить.. И еще, не путайте НаноГенри с МикроГенри. )
Кварц 24 мгц
|
| |
|
|
| sergeydrob | Дата: Суббота, 15.05.2021, 10:32 | Сообщение # 2753 |
|
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Товарищи, всем огромное спасибо за ответы, будем пробовать ВСЁ !!
|
| |
|
|
| rey | Дата: Суббота, 15.05.2021, 14:58 | Сообщение # 2754 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| У меня ФМ с УВЧ работает и далеко, но сигнал подзвучивается каким-то шумом. Нет сигнала - нет шума, есть сигнал и есть с ним этот призвук, он довольно сильный.
|
| |
|
|
| --Zenit-- | Дата: Воскресенье, 16.05.2021, 12:39 | Сообщение # 2755 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата rey ( ) У меня ФМ с УВЧ работает и далеко, но сигнал подзвучивается каким-то шумом. Нет сигнала - нет шума, есть сигнал и есть с ним этот призвук, он довольно сильный. |
| |
|
|
| Andrew | Дата: Воскресенье, 16.05.2021, 17:24 | Сообщение # 2756 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата --Zenit-- ( ) тот шум есть и на китайском ФМ трансмиттере. |
| |
|
|
| --Zenit-- | Дата: Вторник, 18.05.2021, 16:04 | Сообщение # 2757 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| По ФМ. Собрал плату Смарта.Далее обозначения по схеме ПРО. Индуктивности 0805 обычные 150 нан и 390 нан. RF6-47 кОм,вместо RF7 конденсатор 10 мкФ,CF8 последовательная сборка из 12 пик и 15 пик (6.7 пик в сумме),транзистор VTF2-S9018(Hfe = 70-190),по питанию всего ФМ установлен резистор 2 Ом. ФМ завелся без настройки,работает прекрасно.
Сообщение отредактировал --Zenit-- - Вторник, 18.05.2021, 16:18 |
| |
|
|
| sergeydrob | Дата: Вторник, 18.05.2021, 23:11 | Сообщение # 2758 |
|
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Товарищи, а поясните также по прошивкам. Имею "Большой дисплей" на плате Zenith. 13ая нога на GND, с прошивками со странички проекта контраста нет.
Довольствовался прошивкой ПРО из Архива Zenith, но мне нужен ПРО+ (частотами до 10кгц не пользуюсь ни я ни мои камрады). Существует ли способ запустить эту прошивку на LCD c ST7565R ?
P.S. В форуме поискал, нашел только запрос Zenith полуторамесячной давности и ответ Автора, что скоро будет универсальная прошивка. Я так понимаю, кроме нас с Zenith это никому особо не нужно?
|
| |
|
|
| --Zenit-- | Дата: Среда, 19.05.2021, 07:37 | Сообщение # 2759 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sergeydrob ( ) Товарищи, а поясните также по прошивкам. Имею "Большой дисплей" на плате Zenith. 13ая нога на GND, с прошивками со странички проекта контраста нет.Довольствовался прошивкой ПРО из Архива Zenith, но мне нужен ПРО+ (частотами до 10кгц не пользуюсь ни я ни мои камрады). Существует ли способ запустить эту прошивку на LCD c ST7565R ?
P.S. В форуме поискал, нашел только запрос Zenith полуторамесячной давности и ответ Автора, что скоро будет универсальная прошивка. Я так понимаю, кроме нас с Zenith это никому особо не нужно?
На моих ПРО с большим экраном она прекрасно работала.13 ногу на землю не цеплять!
Так же хорошо работает прошивка ПРО+ и со страницы проекта Крот ПРО с 13 ногой на земле.
Допускаю что ваш большой дисплей отличается от моего настройками контрастности.
Вот тут прошиваю про прошивкой ПРО со страницы проекта.Прошивал и ПРО+ тоже всё работает.
Сообщение отредактировал --Zenit-- - Среда, 19.05.2021, 07:46 |
| |
|
|
| sergeydrob | Дата: Среда, 19.05.2021, 08:34 | Сообщение # 2760 |
|
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Николай, спасибо Вам огромное! У меня был какой то очень древний Ваш архив. Скачал последний, и вышеупомянутая прошивка заработала. (Krot_Pro+_Q_big_font_v_1.HEX). V_2 оттуда кстати заработала плохо. Контраст есть , но на грани.
Странновато, что у Вас работают прошивки с страницы проекта. Я считал что наши экраны полностью идентичны..
P.S. Все же большая просьба к автору - обновить прошивки для больших экранов или сделать универсальную. Я так понял не обновлялись они очень давно
|
| |
|
|
|
|
