| 4ff5fd2 | Дата: Понедельник, 15.06.2020, 22:23 | Сообщение # 1261 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата --Zenit-- (  ) CA5=5.6nF нельзя уменьшать.
и рабочую область растяните на всю ширину графика .
те данные которые я привел работают только совместно.
это как букву из слова выкинуть
Сообщение отредактировал 4ff5fd2 - Понедельник, 15.06.2020, 22:27 |
| |
| |
| --Zenit-- | Дата: Вторник, 16.06.2020, 09:26 | Сообщение # 1262 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 4ff5fd2 ( ) а вы попробуйте и рабочую область растяните на всю ширину графика .
те данные которые я привел работают только совместно.
это как букву из слова выкинуть
Пробовал.Срез по высоким никакой .RA5 кстати сколько?
Сообщение отредактировал --Zenit-- - Вторник, 16.06.2020, 09:42 |
| |
| |
| 4ff5fd2 | Дата: Вторник, 16.06.2020, 13:35 | Сообщение # 1263 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| --Zenit--,
Скачал мультисим и воспользовался вашим проектом. Интересная программа , поигрался с ней немного.
Разделим задачу на части. Используем последнюю версию электрической схемы на сайте.
В КРОТ ПРО два фильтра низких частот (ФНЧ) CA4,RA5 F=15.6кгц RA8, RA9, CA5 F=18.5кгц

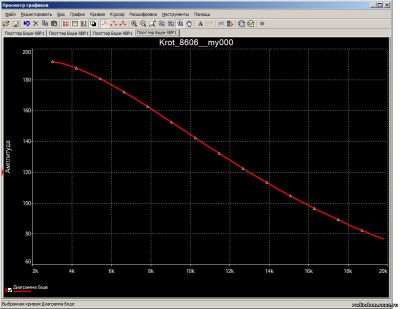

Исключим воздействие фильтров высоких частот (ФВЧ ) изменив значения СА1 и СА3 на 1мкф.

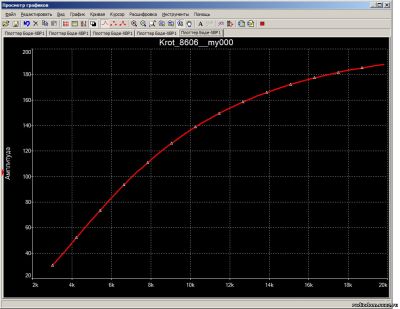

Аналогично проверим работу фильтра высоких частот RA4=510,CA3=33н F=10.5кгц и СА1, RA3
Воздействие CA4 и CA5 исключим приняв их номиналы =1pF

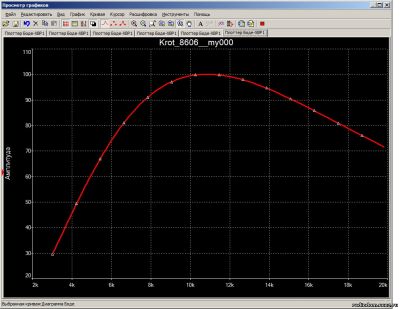

Применим оригинальную схему.Ветви частотных характеристик наложатся друг на друга (получится индейская изба , как говорил пес Шарик )

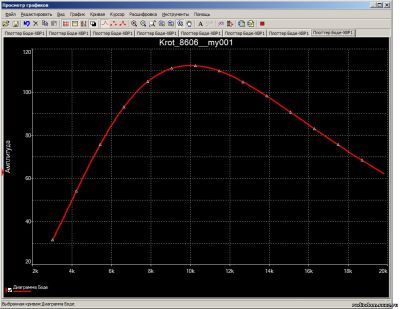

получим суммарную кривую
Но правильнее будет использовать и приемную катушку для примера 22мГн.
Из всего этого видно что управляя RA4 вместе с изменением усиления сдвигаем ФВЧ (RA4=510,CA3=33н) влево или вправо.

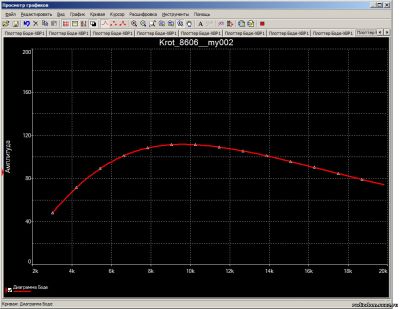

Попробовал свой вариант - изменил номиналы . Вроде более равномерная в рабочем диапазоне.
СА3=68nF RA4=820 CA4=100pF CA5=5.6nF катушка 22мгн , остальное по схеме на сайте
Цитата --Zenit-- ( ) Срез по высоким никакой |
| |
| |
| --Zenit-- | Дата: Вторник, 16.06.2020, 15:30 | Сообщение # 1264 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 4ff5fd2 ( ) а что вы там срезать хотите?
RA8 RA9 CA5 образуют ФНЧ с частотой среза 37 кГц. При СА5=15нФ частота среза 25 кГц.
Сравните свою АЧХ и стандартную АЧХ.На вашей справа шлейф высоких частот.
Стандартная схема на частоте 30 кГц КУ=30 на вашей КУ=50
Сообщение отредактировал --Zenit-- - Вторник, 16.06.2020, 15:34 |
| |
| |
| 4ff5fd2 | Дата: Вторник, 16.06.2020, 17:22 | Сообщение # 1265 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата --Zenit-- ( ) RA8 RA9 CA5 образуют ФНЧ с частотой среза 37 кГц.
А теперь можно посчитать частоту среза для обычного RC фильтра F=18.5кгц. Мультисим не возражает
Мое гипотетическое изменение номиналов СА3=68nF RA4=820 CA4=100pF CA5=5.6nF преследует цель выровнять ачх в рабочей области частот.
Если посмотреть на ачх в более широком диапазоне частот (везде на входе присутствует катушка 22мгн )

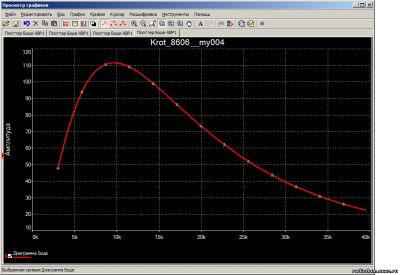

- оригинал
- с измененными номиналами
то окажется что разница небольшая. RC фильтрами большего не добиться.
А при необходимости от возможных помех нужно избавляться в месте их возникновения . Это замена танталовых конденсаторов полимерными , у которых ESR на один-два порядка меньше. Или применение вместо обычного провода в экране экранированной витой пары. Что я с успехом и применяю
|
| |
| |
| --Zenit-- | Дата: Вторник, 16.06.2020, 18:03 | Сообщение # 1266 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 4ff5fd2 ( ) RC фильтрами большего не добиться.
И поставьте еще резюк для имитации активного сопротивления Рх.
Индуктивность и активное сопротивление замерьте на реальной катушке.
Есть желание стандартизировать данные катушек для Крота.
Как выяснилось АЧХ входного контура зависит от индуктивности Рх. При определенной индуктивности и частоте Tx уменьшение КУ может быть достаточно сильным.
|
| |
| |
| ооссрр | Дата: Вторник, 16.06.2020, 18:43 | Сообщение # 1267 |
|
Майор
Группа: Пользователи
Сообщений: 98
Статус: Offline
| Здравствуйте, подскажите, какая цепь отвечает за измерение тока. У меня сразу без катушки показывает 90мА. Добавлено (16.06.2020, 18:46)
---------------------------------------------
И ещё, почему на первом профиле при смене частоты показывает напряжение аккумулятора 0 вольт на 15кГц, на 8кГц нормально, 4,3в. Где можно настроить показания вольтметра. Добавлено (16.06.2020, 19:04)
---------------------------------------------
А может быть ток без катушки быть отличным от 0 из-за бракованного операционника?
|
| |
| |
| --Zenit-- | Дата: Вторник, 16.06.2020, 19:12 | Сообщение # 1268 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата ооссрр ( ) Здравствуйте, подскажите, какая цепь отвечает за измерение тока. У меня сразу без катушки показывает 90мА.Добавлено (16.06.2020, 18:46)
---------------------------------------------
И ещё, почему на первом профиле при смене частоты показывает напряжение аккумулятора 0 вольт на 15кГц, на 8кГц нормально, 4,3в. Где можно настроить показания вольтметра.
Добавлено (16.06.2020, 19:04)
---------------------------------------------
А может быть ток без катушки быть отличным от 0 из-за бракованного операционника? |
| |
| |
| sashaarsenalua | Дата: Вторник, 16.06.2020, 19:23 | Сообщение # 1269 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 940
Статус: Offline
| Цитата 4ff5fd2 ( ) Или применение вместо обычного провода в экране экранированной витой пары. |
| |
| |
| --Zenit-- | Дата: Вторник, 16.06.2020, 20:47 | Сообщение # 1270 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Представляю вашему вниманию схему Крота с четырехступенчатой регулировкой КУ входного усилителя.
Осталось написать прошивку) Кто хочет поиграться файл мультисима прилагаю
Сообщение отредактировал --Zenit-- - Вторник, 16.06.2020, 20:49 |
| |
| |
| 4ff5fd2 | Дата: Вторник, 16.06.2020, 21:06 | Сообщение # 1271 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата --Zenit-- ( ) Там есть еще ФВЧ который образуют СА1 и RA3.
Активное сопротивление Rx около 100ом , по сравнению с RА3 им можно пренебречь.
Индуктивность крайнего датчика 22мГн , ее и учитывал.Цитата --Zenit-- ( ) Как выяснилось АЧХ входного контура зависит от индуктивности Рх.
вполне нормально для всего диапазона частот.

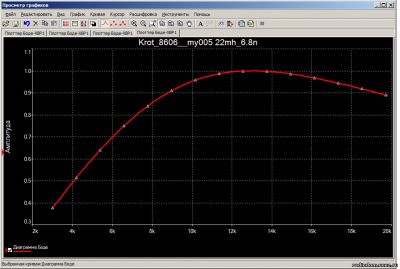

Если я работаю только на частотах 13-15кгц , могу изменить СА1=6,8нФ
тут уже для низких частот не очень подходит.

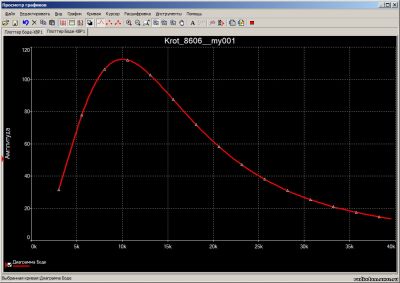

Контур в комплекте с усилителем - Rx 22мГн в КРОТ ПРО с емкостью СА1=10нФ по оригинальной схеме http://www.radiodom.org/_fr/1/2918777.jpg
в сообщении http://www.radiodom.org/forum/12-133-34978-16-1592307339
Цитата --Zenit-- ( ) стандартизировать данные катушек для Крота.
Сообщение отредактировал 4ff5fd2 - Вторник, 16.06.2020, 21:08 |
| |
| |
| mongol791 | Дата: Вторник, 16.06.2020, 21:41 | Сообщение # 1272 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата sashaarsenalua ( ) Здесь можно поподробней?
Микрофонный кабель- 2 жилы в экране. Таких 2шт и в термоусадку силиконовую))
|
| |
| |
| 4ff5fd2 | Дата: Вторник, 16.06.2020, 22:50 | Сообщение # 1273 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| sashaarsenalua,
Цитата sashaarsenalua ( ) Цитата 4ff5fd2 ()Или применение вместо обычного провода в экране экранированной витой пары.
Здесь можно поподробней?
вот нашел как я делаю
http://www.radiodom.org/forum/7-36-30249-16-1561459627
Добавлено (16.06.2020, 23:01)
---------------------------------------------
Цитата --Zenit-- ( ) Представляю вашему вниманию схему Крота
а управлять уровнем сигнала нужно параметром GAIN и током
Сообщение отредактировал 4ff5fd2 - Вторник, 16.06.2020, 23:03 |
| |
| |
| fedya_valki | Дата: Среда, 17.06.2020, 01:57 | Сообщение # 1274 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2286
Статус: Offline
| Цитата 4ff5fd2 ( ) там достаточно одной нормальной AD8605
Или все - подделки галимые?
|
| |
| |
| rey | Дата: Среда, 17.06.2020, 15:00 | Сообщение # 1275 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| За неимением резисторов 430 Ом я поставил 390 Ом (RA8, RA9) Каким образом это может сказаться на работе ПРО?
|
| |
| |
|
|
