КРОТ ПРО

Vlad0237

Дата: Воскресенье, 23.08.2020, 11:54 | Сообщение # 1516

Лейтенант

Группа: Пользователи

Сообщений: 43

Награды: 0

Репутация: 0

Статус: Offline

Я это понимаю, потому и поставил атаку на 2. Ведь морзянка же на уровне появления столбиков синографа на пару пикселей и проскакивания теперь уже изредка числа VDI. То, как работает прибор сейчас, меня пока устраивает. Буду делать родной датчик к нему.
Ближе к зиме куплю у Вас еще одну плату с процессором - хочу сделать идеальный вариант. Думаю, неплохо бы перерезать дорожку на питание аналоговой части и поставить проходной конденсатор NFM21PS106.

fedya_valki

Дата: Воскресенье, 23.08.2020, 14:38 | Сообщение # 1517

Генералиссимус

Группа: Пользователи

Сообщений: 2288

Награды: 7

Репутация: 18

Статус: Offline

Цитата Vlad0237 (

)

поставить проходной конденсатор NFM21PS106.

А шо это даст? snack

4ff5fd2

Дата: Воскресенье, 23.08.2020, 23:08 | Сообщение # 1518

Генерал-лейтенант

Группа: Пользователи

Сообщений: 643

Награды: 18

Репутация: 28

Статус: Offline

Цитата Vlad0237 (

)

Пришлось перерезать дорожку и запаять цепочку VD2, RF8 - STPS0560Z и 10 кОм

попробуйте еще вариант - RF8 = 1,5-2,4ком (шумы контроллера ) и RS2 = 4.7-5,6ком
( вч шум DA3 ) шумы в наушниках должны уменьшиться.
Проверять при закороченных выводах 1-44 контроллера

Добавлено (23.08.2020, 23:16)
---------------------------------------------

Цитата Vlad0237 (

)

хочу сделать идеальный вариант

попробуйте VD2 обычный импульсный 4148 в подходящем корпусе

mongol791

Дата: Среда, 26.08.2020, 20:57 | Сообщение # 1519

Генерал-полковник

Группа: Пользователи

Сообщений: 1109

Награды: 15

Репутация: 17

Статус: Offline

Сегодня проверял Про на дальность работы ФМ, 25 метров тянет без проблем, дальше просто уже не слышал самого ФМ приемника (телефон с включеным динамиком) ,далеко получается))) это конечно ни чего не дает на практике, но может в подводном варианте будет полезно biggrin

sparkingsparking

Дата: Четверг, 27.08.2020, 08:52 | Сообщение # 1520

Генералиссимус

Группа: Пользователи

Сообщений: 1382

Награды: 5

Репутация: 9

Статус: Offline

mongol791, )))) Вангуешь?

mongol791

Дата: Четверг, 27.08.2020, 10:30 | Сообщение # 1521

Генерал-полковник

Группа: Пользователи

Сообщений: 1109

Награды: 15

Репутация: 17

Статус: Offline

Цитата sparkingsparking (

)

mongol791, )))) Вангуешь?

Та да! Полюбом до подводного дойдет, только вопрос кто первее это сделает biggrin

4ff5fd2

Дата: Четверг, 27.08.2020, 14:01 | Сообщение # 1522

Генерал-лейтенант

Группа: Пользователи

Сообщений: 643

Награды: 18

Репутация: 28

Статус: Offline

Цитата mongol791 (

)

но может в подводном варианте будет полезно

полагаю что герметизированный пьезоизлучатель подобный ЗП-1 , если его подключить к контроллеру металлоискателя через 74НС14 как тут - http://www.radiodom.org/forum/2-2-25629-16-1521929333 , тоже будет неплохо . Но не проверял smile

--Zenit--

Дата: Пятница, 28.08.2020, 20:58 | Сообщение # 1523

Генералиссимус

Группа: Пользователи

Сообщений: 1562

Награды: 32

Репутация: 48

Статус: Offline

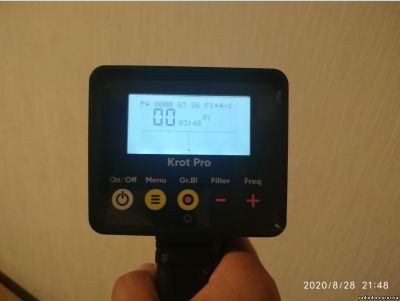

Прикрепления: 0781427.png (955.0 Kb) · 6734180.png (984.4 Kb)

fedya_valki

Дата: Пятница, 28.08.2020, 21:08 | Сообщение # 1524

Генералиссимус

Группа: Пользователи

Сообщений: 2288

Награды: 7

Репутация: 18

Статус: Offline

--Zenit--, бимба! uhm

Корпус напечатанный или покупной стандартный?

--Zenit--

Дата: Пятница, 28.08.2020, 21:16 | Сообщение # 1525

Генералиссимус

Группа: Пользователи

Сообщений: 1562

Награды: 32

Репутация: 48

Статус: Offline

Цитата fedya_valki (

)

Корпус напечатанный или покупной стандартный?

Печать

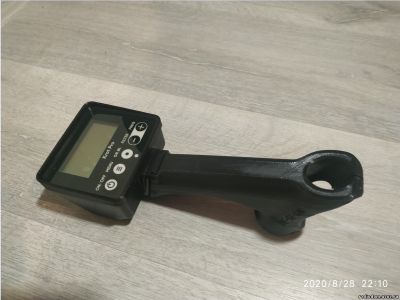

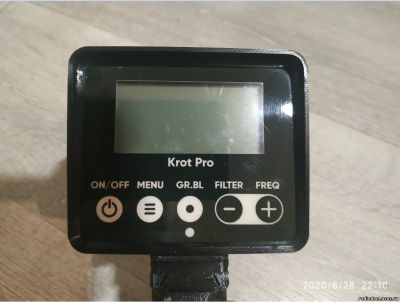

Прикрепления: 3265852.png (1.04 Mb) · 1886703.png (1.18 Mb) · 4904721.png (1.03 Mb)

Andrew

Дата: Суббота, 29.08.2020, 09:37 | Сообщение # 1526

Генералиссимус

Группа: Администраторы

Сообщений: 7574

Награды: 18

Репутация: 86

Статус: Offline

--Zenit--, Аккумулятор где?

--Zenit--

Дата: Суббота, 29.08.2020, 18:18 | Сообщение # 1527

Генералиссимус

Группа: Пользователи

Сообщений: 1562

Награды: 32

Репутация: 48

Статус: Offline

Цитата Andrew (

)

-Zenit--, Аккумулятор где?

Аккумулятор 18650 внутри блока. Блок съемный.Ручка и защелка Сергея.Защелка крепится к блоку на винтах М3.Вместо защелки можно поставить крепление для S образной штанги.

sparkingsparking

Дата: Суббота, 29.08.2020, 18:25 | Сообщение # 1528

Генералиссимус

Группа: Пользователи

Сообщений: 1382

Награды: 5

Репутация: 9

Статус: Offline

--Zenit--, Этикетки разные или 2 блока уже ?

--Zenit--

Дата: Суббота, 29.08.2020, 18:50 | Сообщение # 1529
