| fedya_valki | Дата: Пятница, 06.11.2020, 21:45 | Сообщение # 1831 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата --Zenit-- (  ) Низ у платы можно отпилить на 5 мм.
В Z-79 отлично заходит плата разработки ТСВ под маленький дисплей, хотя он скорее всего её разрабатывал под корпус 3D изготовления, а может и наоборот.
|
| |
|
|
| Opps | Дата: Пятница, 06.11.2020, 23:29 | Сообщение # 1832 |
 Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline

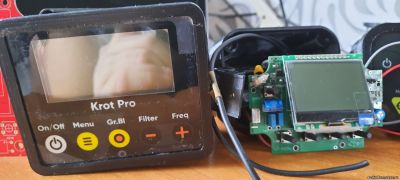

| Цитата Andrew ( ) Сегодня пришли платы из Китая для большого экрана (разработчик Зенит) , паял почти 4 часа..
Прикольно виглядає ... правда по фото тяжко визначити наскільки реально він більший . Візуально на стандартному дисплеї 5-6 пікселів в сторони "не в роботі" , а на цьому здається 12-15 ... треба розуміти "маштаб" ... лінійка по діагоналі робочої зони включеного прибору , дала б змогу оцінити.
Або 2 включених прибора поряд на одному фото.
Сообщение отредактировал Opps - Пятница, 06.11.2020, 23:33 |
| |
|
|
| mongol791 | Дата: Суббота, 07.11.2020, 14:19 | Сообщение # 1833 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Перепрошил еще один блок под Про+ и решил сделать тест- домик из огнеупорных кирпичей)) чисто ради интереса. говорили что очень тяжелый тест. -ну может не те кирпичи и не мокрые- но крот справился... Цели мелкие 10коп \1коп \ и солидик
|
| |
|
|
| Блукач | Дата: Суббота, 07.11.2020, 15:51 | Сообщение # 1834 |
 Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Тест просто відмінний, дуже важкі умови, пічна калена цегла по моєму вона важка для пробиття приладами. Крот про взяв цілі, буду збирати гроші на проху, ще запитаю, яка частота на тесті та дискрим на усіх металах був?
|
| |
|
|
| --Zenit-- | Дата: Суббота, 07.11.2020, 16:26 | Сообщение # 1835 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата fedya_valki ( ) А бока? По ним не идут дорожки, сильно связанные с сигналами? Питание, землю и прочее "несущественное" - можно кинуть толстыми перемычкамиВ Z-79 отлично заходит плата разработки ТСВ под маленький дисплей, хотя он скорее всего её разрабатывал под корпус 3D изготовления, а может и наоборот.
Сделал еще один вариант платы.Уплотнил компоненты.Теперь снизу можно отпилить 3 мм и с боков по 2 мм.
Могу еще крепежные отверстия сделать в других местах и плату сразу меньше сделать и будет вариант под z79.
Размер платы будет 82мм на 72 мм
Добавлено (07.11.2020, 16:36)
---------------------------------------------
Цитата Opps ( ) Прикольно виглядає ... правда по фото тяжко визначити наскільки реально він більший . Візуально на стандартному дисплеї 5-6 пікселів в сторони "не в роботі" , а на цьому здається 12-15 ... треба розуміти "маштаб" ... лінійка по діагоналі робочої зони включеного прибору , дала б змогу оцінити. Або 2 включених прибора поряд на одному фото.

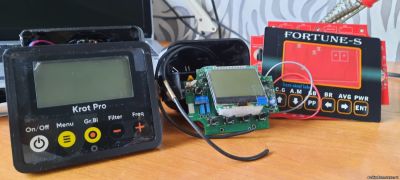

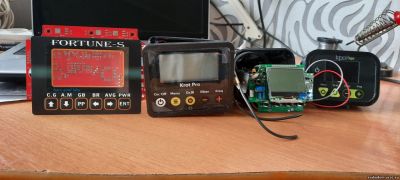

По высоте они вроде как одинаковые.Один чуть больше по длине. На стандартном масштаб не соблюден. Разрешение 128х64 значит рабочая область должна соотносится как 2 к 1.
На стандартном пиксели или расстояние между пикселями по вертикали больше чем по горизонтали и изображение получается вытянутое по вертикали.Если нарисовать круг он станет овалом.В целом стандартный экран смотрится хорошо опять же из-за пропорций.Он близок к квадрату.
Сообщение отредактировал --Zenit-- - Суббота, 07.11.2020, 16:38 |
| |
|
|
| Opps | Дата: Суббота, 07.11.2020, 16:40 | Сообщение # 1836 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Цитата Блукач ( ) яка частота на тесті
18181Гц - видно на відео. Цегла не проста - боросілікатна здається , я не впевнений що такі умови повторимі в природі ... пресована боросілікатна цегла - це не обпалена глина ... там наче сплошний "гарячий камінь" .
Монгол  - одне прохання , у назву відео добавляй "тест" слово , щоб народ по пошуку ютуба попадав туди . І трошки чуйку дави ... Ви ходите з Кротом і відрізняєте "ложнячки" від сигналів - для таких як я там пів відео в ложняках , як в принципі і у Деуса - дивлюсь тести з ним і ніфіга не розумію де там сигнал , а де ложняк  ... да 2 прохання вийшло
Цитата --Zenit-- ( ) Он близок к квадрату.
Поняв , мені так по фотці і здалось - наче Wide варіант Крота
Сообщение отредактировал Opps - Суббота, 07.11.2020, 16:45 |
| |
|
|
| --Zenit-- | Дата: Суббота, 07.11.2020, 16:44 | Сообщение # 1837 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Opps ( ) 18181Гц - видно на відео. Цегла не проста - боросілікатна здається , я не впевнений що такі умови повторимі в природі ... Монгол - одне прохання , у назву відео добавляй "тест" слово , щоб народ по пошуку ютуба попадав туди . І трошки чуйку дави ... Ви ходите з Кротом і відрізняєте "ложнячки" від сигналів - для таких як я там пів відео в ложняках , як в принципі і у Деуса - дивлюсь тести з ним і ніфіга не розумію де там сигнал , а де ложняк |
| |
|
|
| Opps | Дата: Суббота, 07.11.2020, 16:49 | Сообщение # 1838 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Цитата --Zenit-- ( ) У нового Апекса от Гаррет тоже самое) Постоянно проскакивают ложняки от грунта.
Сообщение отредактировал Opps - Суббота, 07.11.2020, 16:49 |
| |
|
|
| --Zenit-- | Дата: Суббота, 07.11.2020, 16:53 | Сообщение # 1839 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Фото с группы Вконтакте.
Сообщение отредактировал --Zenit-- - Суббота, 07.11.2020, 16:54 |
| |
|
|
| Opps | Дата: Суббота, 07.11.2020, 17:40 | Сообщение # 1840 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Цитата --Zenit-- ( ) Фото с группы Вконтакте. |
| |
|
|
| mongol791 | Дата: Суббота, 07.11.2020, 17:47 | Сообщение # 1841 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата Opps ( ) . І трошки чуйку дави ... Ви ходите з Кротом і відрізняєте "ложнячки" від сигналів - для таких як я там пів відео в ложняках ,
В домашних условиях где кругом куча электрики, тюнеры, комп за стенкой, в земле кабеля и плюс на телефон (сработки) то не получается что бы очень тихо... просто показано что на ходовых настройках, без накрутки цели достает прибор.Добавлено (07.11.2020, 17:51)
---------------------------------------------
Цитата --Zenit-- ( ) - одне прохання , у назву відео добавляй "тест" слово , щоб народ по пошуку ютуба попадав туди .
Может и так. Я то не для ютуба в принцыпе, а для " секты кротоводов" и будущих прихожан.
|
| |
|
|
| Блукач | Дата: Суббота, 07.11.2020, 18:21 | Сообщение # 1842 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Цитата mongol791 ( ) Я то не для ютуба в принцыпе, а для " секты кротоводов" и будущих прихожан. |
| |
|
|
| Opps | Дата: Суббота, 07.11.2020, 19:10 | Сообщение # 1843 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Цитата Блукач ( ) трохи відбиваєш крота, хейтера там потужні
Ви надто переймаєтесь хейтом ... і за ці роки так звикли у всіх бачити "вражин" - що навіть новачкам складно стати "істинно віруючим"  .
І автор і на форумі ... чуть що - мордою в асфальт , всьо Квазаровед , Фортуновод ...
Крот цікавий схематично , програмно і конструктивно ... не потрібно бути краще всіх - достатньо не програвати . Гляньте коли сімплекс вийшов - це що "супер прибор" ? Та ні звичайний прибор ... але популярний - бо гарно подали. І обслужили.
П.С. На форумі відчувається "військовий стан" ... ну і що якщо прийде вражина - ну почитає , поспорить - зробить Крота і заспокоється . І да "хейт" це тоже реклама
Сообщение отредактировал Opps - Суббота, 07.11.2020, 19:21 |
| |
|
|
| Andrew | Дата: Суббота, 07.11.2020, 19:41 | Сообщение # 1844 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата mongol791 ( ) и решил сделать тест- домик из огнеупорных кирпичей
Цитата Opps ( ) автор і на форумі ... чуть що - мордою в асфальт , всьо Квазаровед , Фортуновод ... |
| |
|
|
| Блукач | Дата: Суббота, 07.11.2020, 20:07 | Сообщение # 1845 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Цитата Opps ( ) Ви надто переймаєтесь хейтом ... і за ці роки так звикли у всіх бачити "вражин" |
| |
|
|
