Простой микроконтроллерный Пинпоинтер - Страница 115 - Форум
[ Новые сообщения · Участники · Правила форума · Поиск · RSS ]

Форум » Приборы для поиска » Микроконтроллерный Пинпоинтер "ГНОМ-М" » Простой микроконтроллерный Пинпоинтер (Характеристики)
Простой микроконтроллерный Пинпоинтер
1707Дата: Понедельник, 06.01.2020, 21:56 | Сообщение # 1711
Полковник
Группа: Пользователи
Сообщений: 160
Награды: 2
Репутация: 0
Статус: Offline
domcnc412,
Вот тут всё: http://www.radiodom.ucoz.ru/index/pinpointer_quot_gnom_m_quot/0-8

nikitoydДата: Среда, 12.02.2020, 14:53 | Сообщение # 1712
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Приветствую всех учасников этой ветки. Отдельное спасибо автору, Андрею.

Прочитал всю ветку форума wacko

Я хочу описать, что у меня получилось и задать несколько вопросов. В схемотехнике я почти 0, заранее прошу прощения за нубские вопросы.

Описание:
  • Делал ПП по классической схеме автора, только подстроечник 10кОм поставил (синенький многооборотник).
  • Феррит, какой нашел на плате старого приемника - 100мм длина, 10мм диаметр

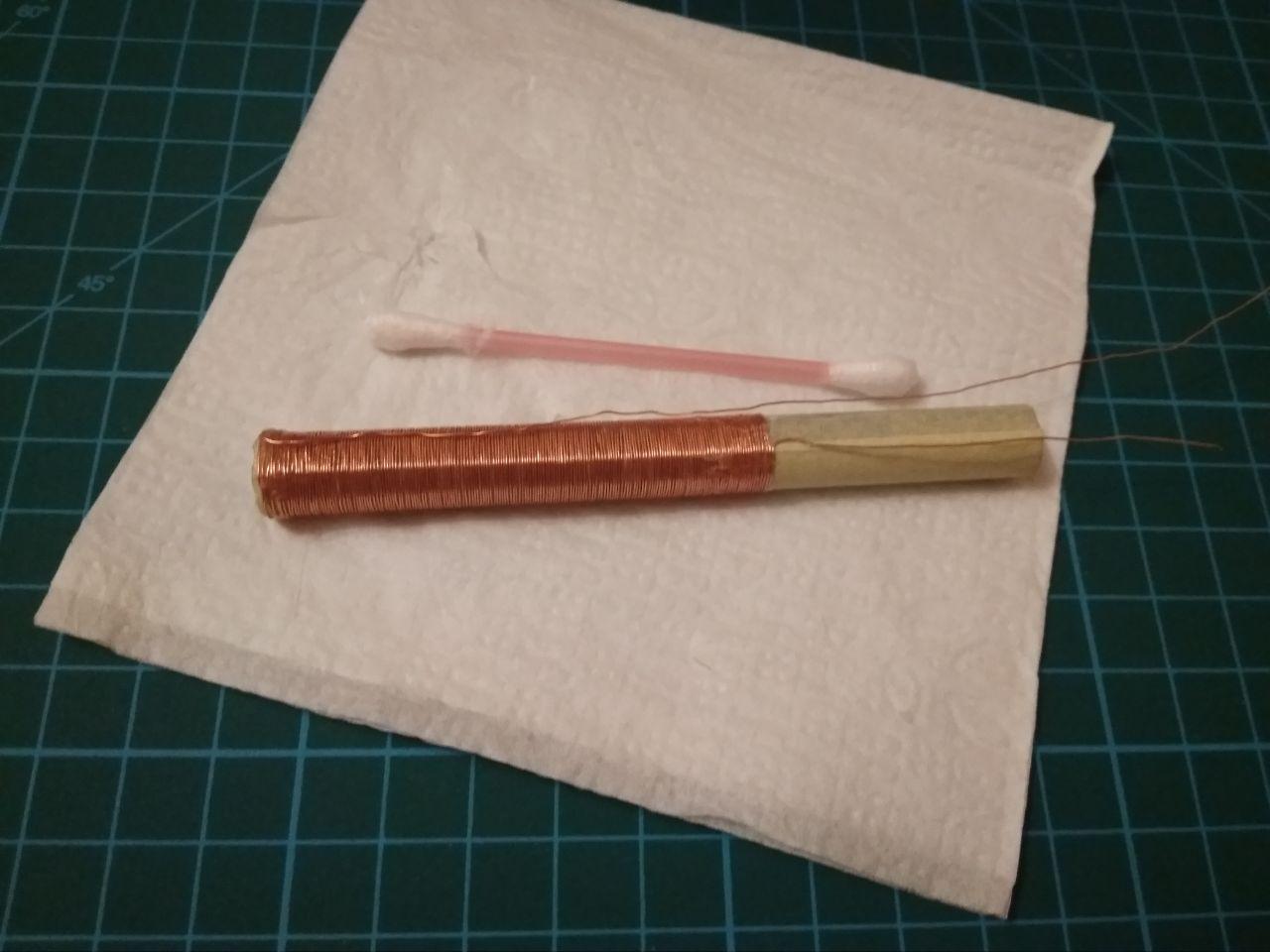

  • Провод - было 2 маленьких катушечки - в итоге получилось намотать по 175 витков. Старался виток к витку, вышло не идеально, но все это заняло примерно 64 мм в длину, итого получается провод был примерно 0,32-0,34. Фотки (какие есть) приаттачу ниже.
  • Транзистор должен быть BC857
  • C2/C3 полистирол зелененькие. С3 в продаже в наличии был только на 1000V - довольно крупная деталюха получилась
  • Прошивка со странички с описанием ПП та что на резонанс 4KHz
  • Пьезо вот этот LD-BZPN-2312 (характиристики есть на страничке где покупал его вот здесь https://u.to/o0x1Fw


Что имею в итоге:
  • Когда выставил примерно 1.086V а второй ноге - чуйка на 25 украинский копеек была около 5см.
  • Когда собрал во временный "корпус" просто потестить - малейший смещение в пространстве с горизонтального положение в вертикальное - постоянные сработки. Я так понимаю, что это влияние мпз, да?
  • Выставил примерно 1.8V на второй ноге - сработки остаются, но уже почти не значительные, спустя минутки сходят на нет, только редкие бывают. НО, чуйка падает тогда до 2,5-3см на туже монету.
  • Когда мерял потребление(еще при 1.086V на второй ноге) - было 1,2-1,5мА в простое и 5,2-5,5мА при работе светодиода + пьезо
  • В мультиметре есть частотомер - я не знал что и как мерять, но при замере концов катушки(минус и одну из "плюсовых" выводов) - получил 21.19KHz
  • Питал от старого 18650 аккумулятора, не вспомню уже 3,8 или 3,4 была напруга на нем. Планирую найти фонарик пластиковы с 3хААА и питать 4,5 без стабилизаторов.


Вопросы:
  • Встречал, что пьезо нужно как то через конденсатор подключать. В моем случае нужно ли это делать?
  • По поводу термостабильности - стоит париться с терморезисторами или можно жить и пользоваться пином в разумных температурных режимах и так?
  • ГЛАВНЫЙ вопрос - есть ли смысл отпилить от феррита пару сантиметров, что б можно было поставить напряжение на второй ноге ближе к 1 вольту - больше чуйка - меньше влияния мпз. Если есть смысл, то сколько спилить?
  • Может еще какие рекомендации дадите?


Если нужно больше инфы от меня, уточните что нужно, пожалуйста.

Всем спасибо.

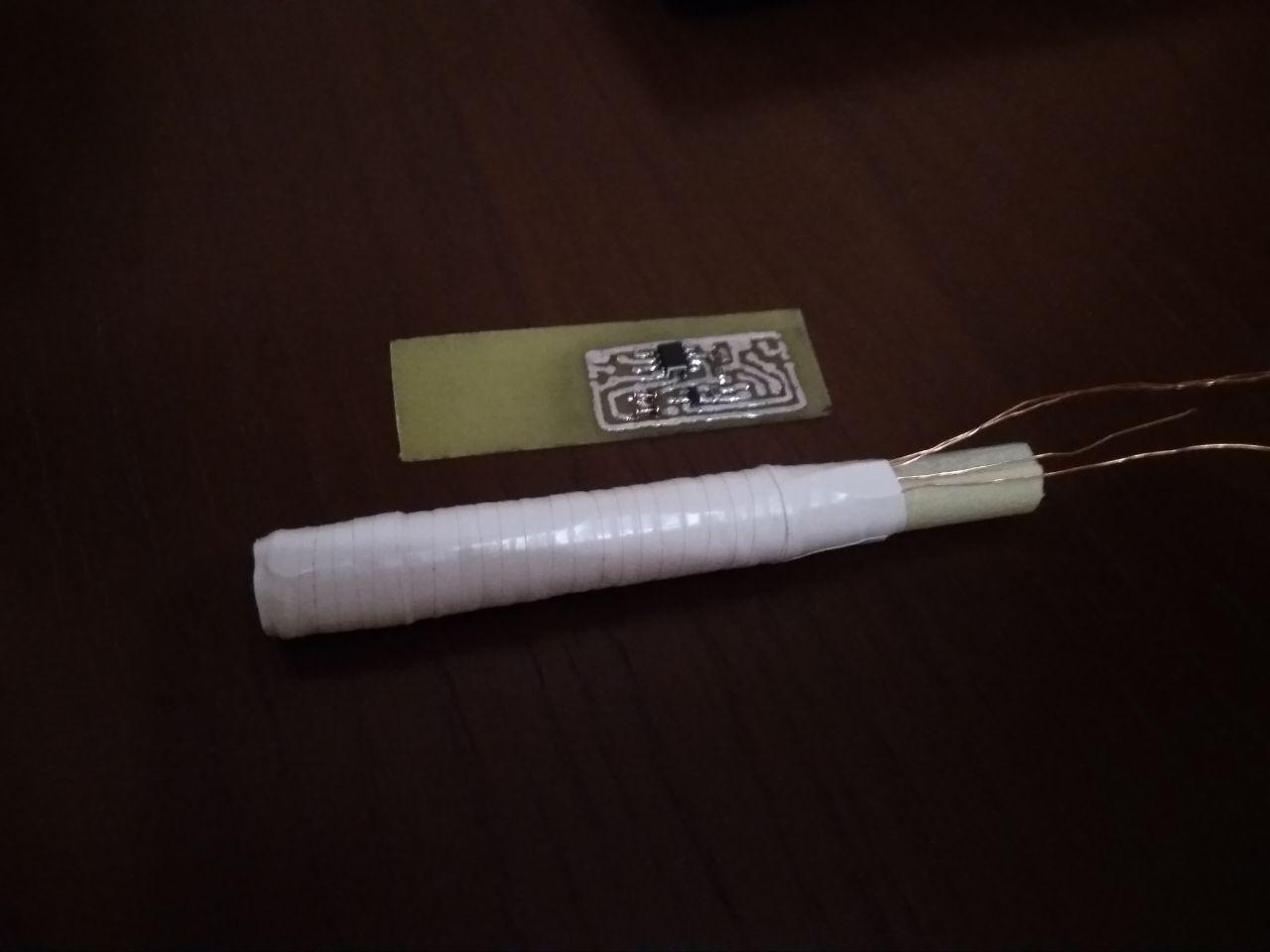

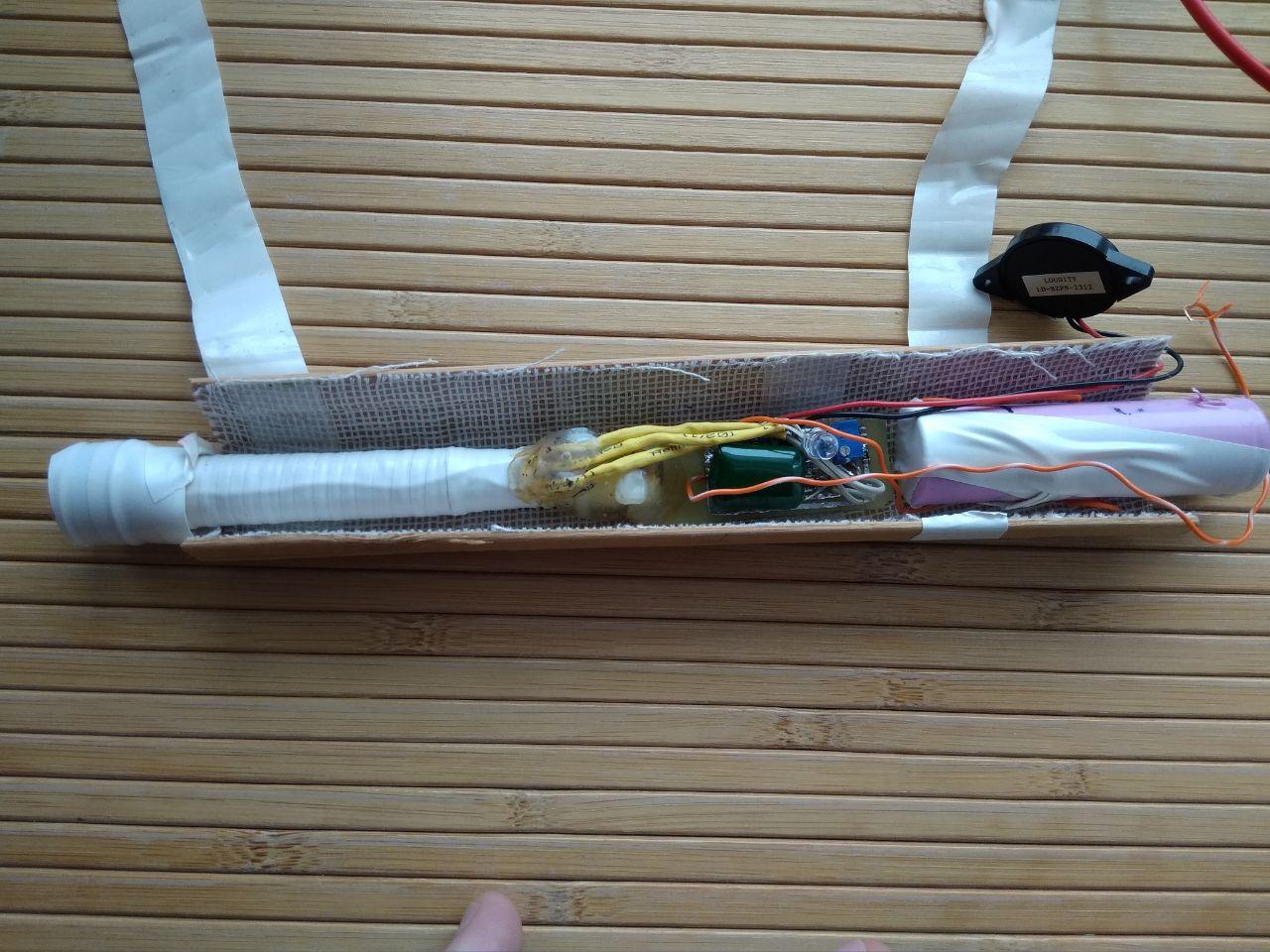

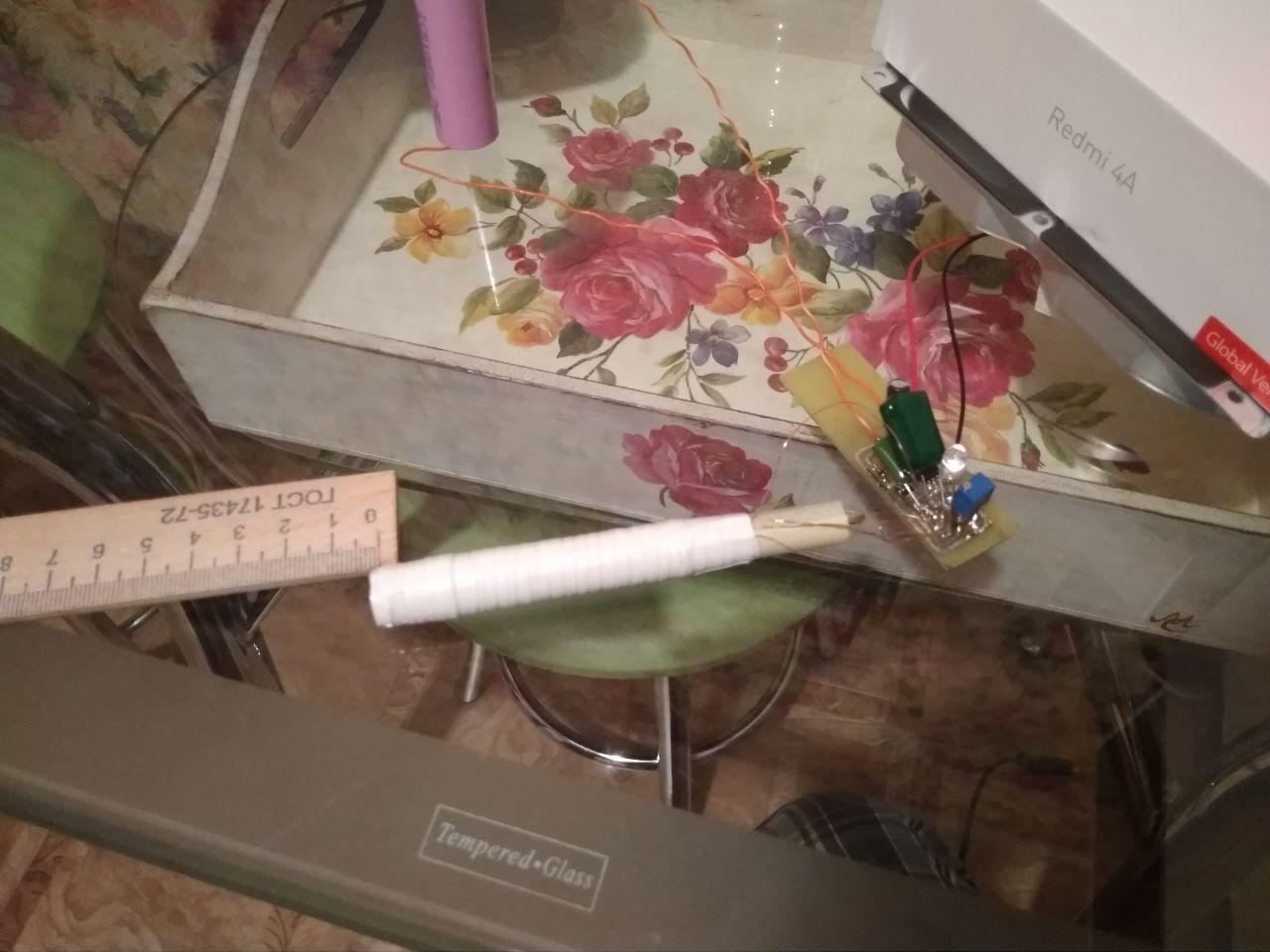

Прикрепления: 0883531.jpg (191.5 Kb) · 5086279.jpg (110.2 Kb) · 1954626.jpg (50.1 Kb) · 8235465.jpg (86.0 Kb)


Сообщение отредактировал nikitoyd - Среда, 12.02.2020, 15:34

AndrewДата: Четверг, 13.02.2020, 10:26 | Сообщение # 1713
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Попробуйте уменьшить размер датчика в 2 раза...

nikitoydДата: Четверг, 13.02.2020, 12:30 | Сообщение # 1714
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Имеется ввиду длина феррита? Получается, я только могу 3 см спилить, 0.6см оставить для "крепления" к плате.
Или на 1 см отмотать витков и отпилить половину?
Какие-то доп манипуляции нужны(махинации с конденсаторами и т.д.)?

Я так понимаю, что Ваш ответ по "главному" вопросу моему. На остальные комментарий дадите или нет смысла париться?

Спасибо.


Сообщение отредактировал nikitoyd - Четверг, 13.02.2020, 16:02

AndrewДата: Воскресенье, 16.02.2020, 19:34 | Сообщение # 1715
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата nikitoyd ()
ГЛАВНЫЙ вопрос - есть ли смысл отпилить от феррита пару сантиметров,
Повторяю уменьшите длину феррита в 2 раза.  витки перемотайте...
Для Пьезо  не обязателен конденсатор , он сам конденсатор...
По термостабильность  не партесь от 0 до 50 будет работать и этого достаточно.
А вообще пробуйте сами, экспрементируете и не ждите когда вам все разжуют и в рот положат..)

Пс. и научитесь фото вставлять..

nikitoydДата: Понедельник, 17.02.2020, 11:13 | Сообщение # 1716
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Не дождался ответа и в субботу отпилил 3 см.
Сильно ничего не измерял, но при загрублении чуйки до тех же 2,5-3см на 25 коп, показалось что работа стала стабильнее, но чуть-чуть. Все равно бывают попискивания при "махании" и, что самое интересное, спустя несколько минут после включения - их становится меньше.
На выходных попробую опять отковырять термоклей, которым креплю катушку к плате, отмотать 1-1.5 сантиметра с феррита и отпилить еще 2 см, что б в итогге 5см получилось.
По результатам потом отпишу.
Спасибо.

acikaa87xДата: Понедельник, 02.03.2020, 17:17 | Сообщение # 1717
Подполковник
Группа: Пользователи
Сообщений: 128
Награды: 0
Репутация: 0
Статус: Offline

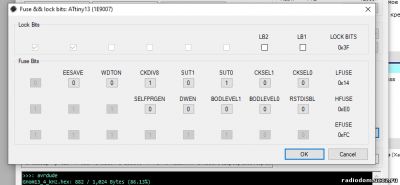

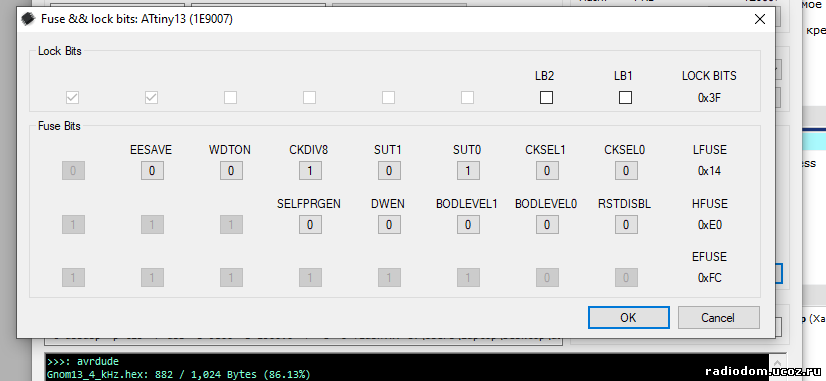

how to program attiny 13?? here is picture of bitsector in avrdudess

Добавлено (04.03.2020, 15:45)
---------------------------------------------
can someone help me how to program attiny13?? thanks

Прикрепления: 6596546.png (24.2 Kb)


Сообщение отредактировал acikaa87x - Понедельник, 02.03.2020, 17:19

TCBДата: Среда, 04.03.2020, 18:50 | Сообщение # 1718
Генералиссимус
Группа: Модераторы
Сообщений: 1893
Награды: 7
Репутация: 54
Статус: Offline
acikaa87x, "Фьюсы для  13 и 15 заводские" - их программировать не надо.

Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

acikaa87xДата: Среда, 04.03.2020, 19:20 | Сообщение # 1719
Подполковник
Группа: Пользователи
Сообщений: 128
Награды: 0
Репутация: 0
Статус: Offline
TCB, so, just to burn hex?

TCBДата: Среда, 04.03.2020, 19:54 | Сообщение # 1720
Генералиссимус
Группа: Модераторы
Сообщений: 1893
Награды: 7
Репутация: 54
Статус: Offline
acikaa87x, да, просто записываете HEX

Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

MermenДата: Среда, 27.05.2020, 07:12 | Сообщение # 1721
Рядовой
Группа: Пользователи
Сообщений: 18
Награды: 0
Репутация: 0
Статус: Offline
прошивок больше не будет ?

de-si-gnДата: Среда, 02.09.2020, 08:24 | Сообщение # 1722
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline

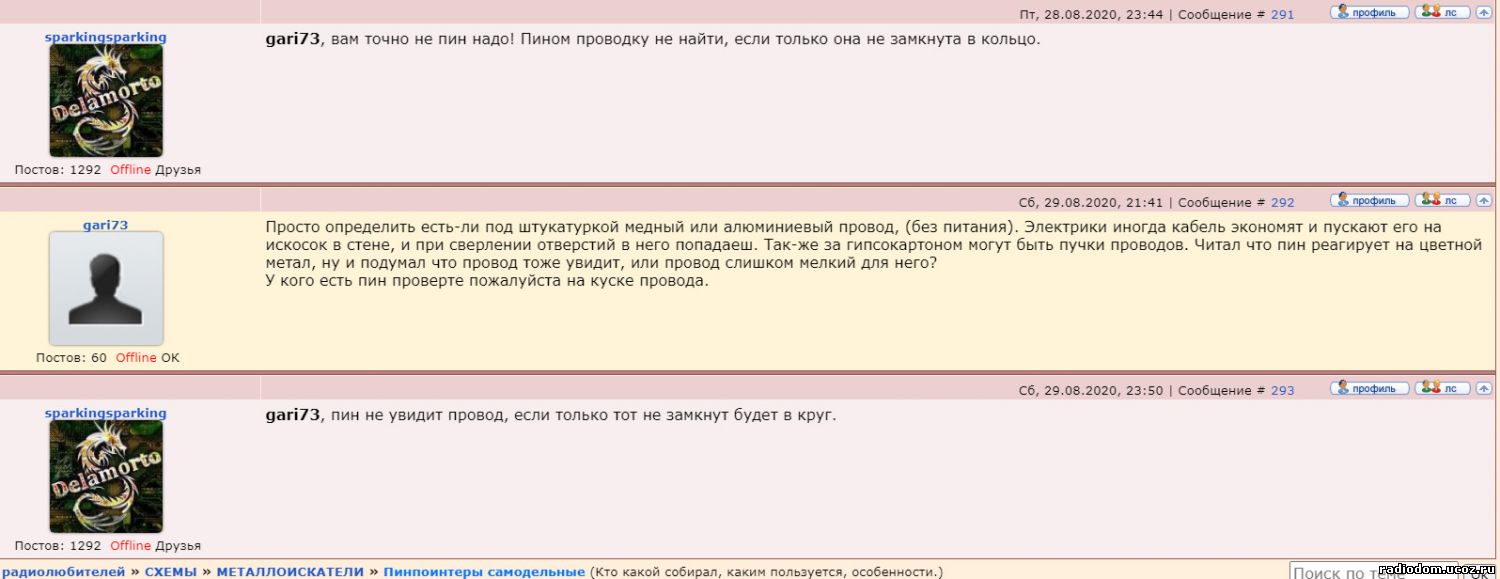

 Не знаю как "специалист" их собирает, но я использую обычный Гном и для поиска проводки в стенах

Прикрепления: 2897658.jpg (98.6 Kb)

sparkingsparkingДата: Среда, 02.09.2020, 10:03 | Сообщение # 1723
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
de-si-gn, вы наверно арматуру за проводку принимаете, но это бывает....у некоторых.
Возьмите кусок провода , снимите как вы пин к нему подносите, можно без звуков природы и не в лодке.

https://youtu.be/oDKpq4JlX_U


Сообщение отредактировал sparkingsparking - Среда, 02.09.2020, 10:20

de-si-gnДата: Среда, 02.09.2020, 10:54 | Сообщение # 1724
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
sparkingsparking, не умеете вы пины делать biggrin , сейчас камеру заряжу и сниму...

sparkingsparkingДата: Среда, 02.09.2020, 11:27 | Сообщение # 1725
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
de-si-gnbiggrin  все, теперь я слышал все!
