| potashov, Жесткости с избытком, сначала планировал делать стенки для укрепления, но не понадобились.
Сначала точно закрепил 1 рельсу по Y, вторую только на 1 крайний винт, навесил рельсу X. Двигая X вперед-назад сверлил и крепил остальные винты второй рельсы по Y, добиваясь легкого хода.
Этот принтер практически круглосуточно работает с начала лета, в свободное время печатает себе запчасти (еще не хватает некоторых декоративных элементов на уголки).
Сообщение отредактировал de-si-gn - Понедельник, 11.12.2017, 15:32 |
| |
| |
| potashov | Дата: Понедельник, 11.12.2017, 17:27 | Сообщение # 1097 |
|
Подполковник
Группа: Пользователи
Сообщений: 148
Статус: Offline
| Цитата de-si-gn (  ) Жесткости с избытком, сначала планировал делать стенки для укрепления, но не понадобились.Сначала точно закрепил 1 рельсу по Y, вторую только на 1 крайний винт, навесил рельсу X. Двигая X вперед-назад сверлил и крепил остальные винты второй рельсы по Y, добиваясь легкого хода.
Этот принтер практически круглосуточно работает с начала лета, в свободное время печатает себе запчасти (еще не хватает некоторых декоративных элементов на уголки).

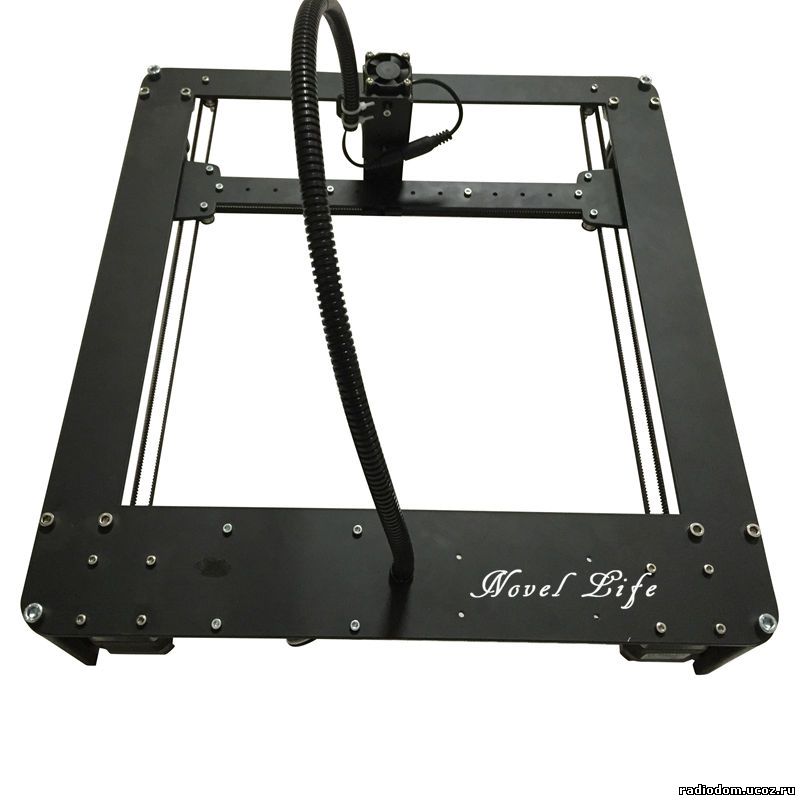

Я в последнее время все блольше думаю в сторону вот такой концепции дизайна. К примеру из листового железа 3 мм. На плазмарезе CNC выкроил и ничего подгонять по большому не нужно. Все собрал и остается только раскатать рельсы. А коробка из алюминиевого конструкционного профиля 30*30. Вот только понять кто бы и где мог бы раскроить метал? Да еще с хорошей точностью.
|
| |
| |
| delamorto | Дата: Понедельник, 11.12.2017, 20:30 | Сообщение # 1098 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| de-si-gn , ждем видео готового!
|
| |
| |
| 6441bm3 | Дата: Вторник, 12.12.2017, 11:54 | Сообщение # 1099 |
|
Подполковник
Группа: Пользователи
Сообщений: 133
Статус: Offline
| de-si-gn, potashov, создайте тему про 3д принтер
|
| |
| |
| de-si-gn | Дата: Вторник, 12.12.2017, 14:16 | Сообщение # 1100 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата 6441bm3 ( ) de-si-gn , ждем видео готового!
Видео чуть позже (звук пока в герметичном корпусе слабый, ищу другой пьезоизлучатель).
Сенсорная кнопка работает надежно, даже в перчатках.

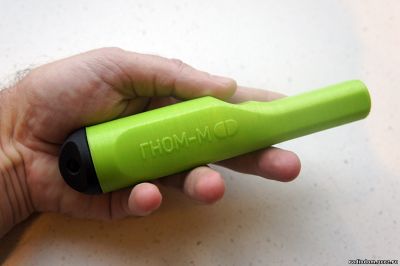

Светодиоды хорошо видны через корпус. В руке лежит удобно, маленький (165мм), легкий, мне нравится.
Будет 2 варианта - это первый, и второй с триггерной сенсорной кнопкой в торце.
|
| |
| |
| delamorto | Дата: Вторник, 12.12.2017, 15:52 | Сообщение # 1101 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Класс!!!
|
| |
| |
| Andrew | Дата: Среда, 13.12.2017, 17:50 | Сообщение # 1102 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| de-si-gn, Супер!  А сенсорная кнопка как крепиться? Я так понимаю она в том месте где откос...
Мне кажется в торце не совсем удобно при эксплуатации. Для включения понадобиться или вторая рука или гибкие пальцы..
|
| |
| |
| delamorto | Дата: Среда, 13.12.2017, 21:04 | Сообщение # 1103 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Носом включать можно, или
|
| |
| |
| de-si-gn | Дата: Четверг, 14.12.2017, 07:54 | Сообщение # 1104 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата delamorto ( ) А сенсорная кнопка как крепиться? Я так понимаю она в том месте где откос...

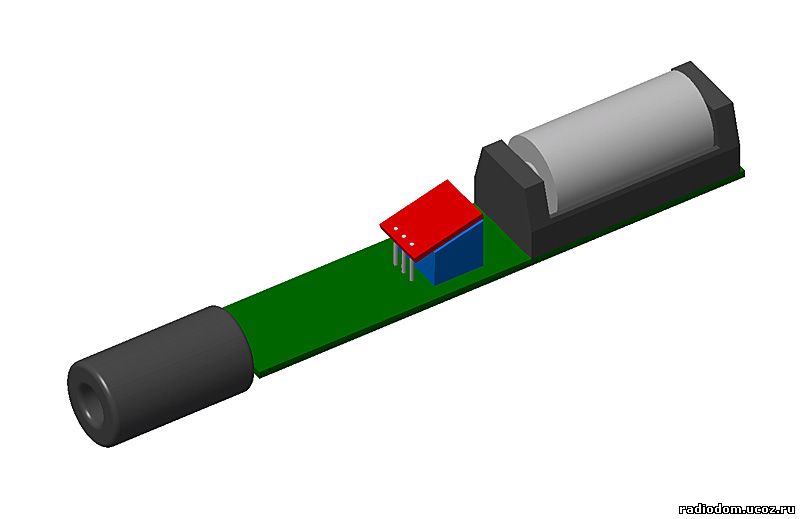

Кнопка дожна крепится вот так:
Синий упор можно напечатать из пластика или просто вырезать ножом из упаковочной пенки - я так и сделал
|
| |
| |
| delamorto | Дата: Четверг, 14.12.2017, 09:24 | Сообщение # 1105 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Если комуто пин коротеньким кажется, то можно использовать 18650, он длинней в 2 раза ровно.
|
| |
| |
| de-si-gn | Дата: Четверг, 14.12.2017, 13:54 | Сообщение # 1106 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Небольшое видео. Его невозможно забыть выключить.
Сообщение отредактировал de-si-gn - Четверг, 14.12.2017, 13:59 |
| |
| |
| delamorto | Дата: Четверг, 14.12.2017, 14:29 | Сообщение # 1107 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Минимализм в действии !
Отлично Сергей!
|
| |
| |
| kastet1410 | Дата: Четверг, 14.12.2017, 15:16 | Сообщение # 1108 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Классно вышло,а как эта кнопка устроена...в плане схемы?
|
| |
| |
| andrewostap | Дата: Четверг, 14.12.2017, 16:57 | Сообщение # 1109 |
|
Лейтенант
Группа: Модераторы
Сообщений: 46
Статус: Offline
| Я так понял корпус герметичный , Звук не тихий ,Излучатель какой? Добавлено (14.12.2017, 17:57)
---------------------------------------------
Я так понял корпус герметичный , Звук не тихий ,Излучатель какой?
|
| |
| |
| de-si-gn | Дата: Четверг, 14.12.2017, 17:21 | Сообщение # 1110 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Полностью герметичный, между корпусом и крышкой стоит резиновое кольцо - прокладка.
Главное не звук, вибро отлично работает.
Будут еще испытания под водой!
Добавлено (14.12.2017, 18:21)
---------------------------------------------
Цитата kastet1410 ( ) Классно вышло,а как эта кнопка устроена...в плане схемы?
Это сенсор TTP223 плюс транзистор 7002
Внутри плата от delamorto с катушкой на фильтре
Сообщение отредактировал de-si-gn - Четверг, 14.12.2017, 17:33 |
| |
| |
|
|
