Простой микроконтроллерный Пинпоинтер
| |
| Hakamishi | Дата: Пятница, 15.12.2017, 17:24 | Сообщение # 1126 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Цитата de-si-gn (  ) 1.Сенсор одинаково реагирует на палец и воду - при погружении пина он Автоматически включается (плюс - палец держать не нужно).Если вынуть из воды и протереть насухо - выключается.
т.е. на палец под водой не реагирует?
Вот печаль ((
|
| |
| |
| delamorto | Дата: Пятница, 15.12.2017, 17:26 | Сообщение # 1127 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Цитата potashov ( ) Срочно в производство.
Только для собственных нужд, да и на новогодние подарки .
|
| |
| |
| Hakamishi | Дата: Пятница, 15.12.2017, 17:29 | Сообщение # 1128 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Цитата delamorto ( ) 4 часа только корпус печатать будет, о каком производстве речь?!
Можно попробовать распечатать мастер-модель, а дальше литье в силикон
|
| |
| |
| de-si-gn | Дата: Пятница, 15.12.2017, 17:47 | Сообщение # 1129 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline

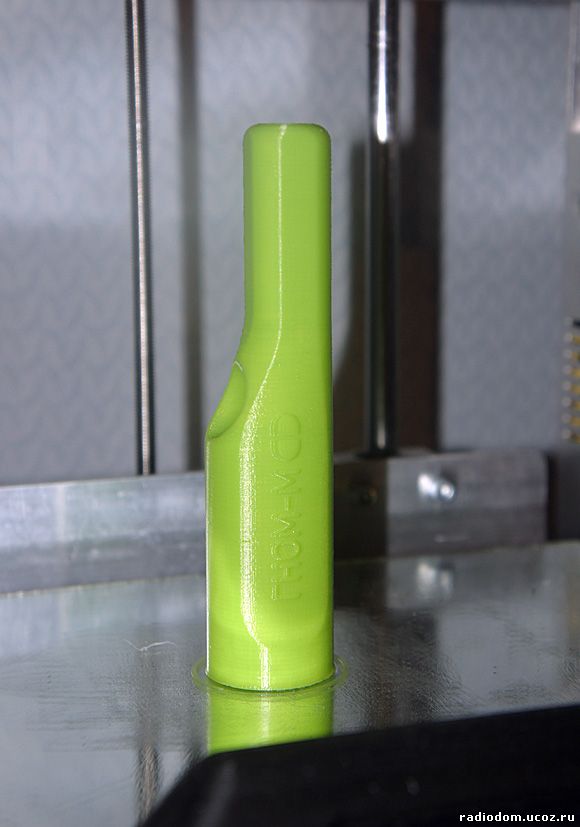

| Цитата delamorto ( ) 4 часа только корпус печатать будет  Качество чуть хуже чем на видео (там 4 часа печати, слой о,2, сопло 0,4мм)
Модель для литья не годится, только для печати.
|
| |
| |
| de-si-gn | Дата: Пятница, 15.12.2017, 17:55 | Сообщение # 1130 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline

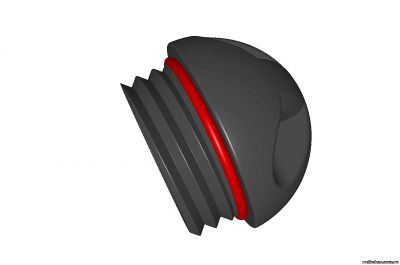

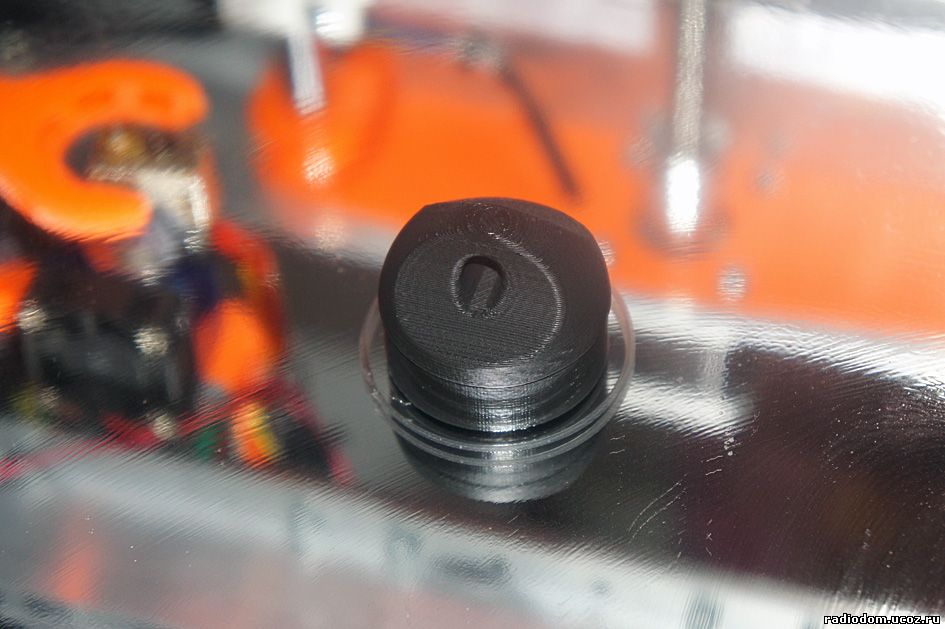

| На крыщку желательно поставить резиновое кольцо (подобрал из набора сантехнических уплотнителей)
|
| |
| |
| delamorto | Дата: Пятница, 15.12.2017, 21:43 | Сообщение # 1131 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Корпус оказался длинее на 1.5см , но ничего, можно датчик сделать дальше, лучше видеть будет.
|
| |
| |
| Andrew | Дата: Суббота, 16.12.2017, 14:34 | Сообщение # 1132 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7538
Статус: Offline
| de-si-gn, Интересно а сложно на корпус нанести картинку рядом с надписью "ГНОМ-М"?
Например такую https://www.wikireading.ru/img/399425_35_i_041.jpg
или http://raskraski.link/uploads/7/4/7/747-raskraska-Gnom-utiraet-nos.gif
|
| |
| |
| de-si-gn | Дата: Суббота, 16.12.2017, 16:13 | Сообщение # 1133 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Нанести можно, только слишком маленькие получатся, не пропечатаются  .
|
| |
| |
| delamorto | Дата: Суббота, 16.12.2017, 16:38 | Сообщение # 1134 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline

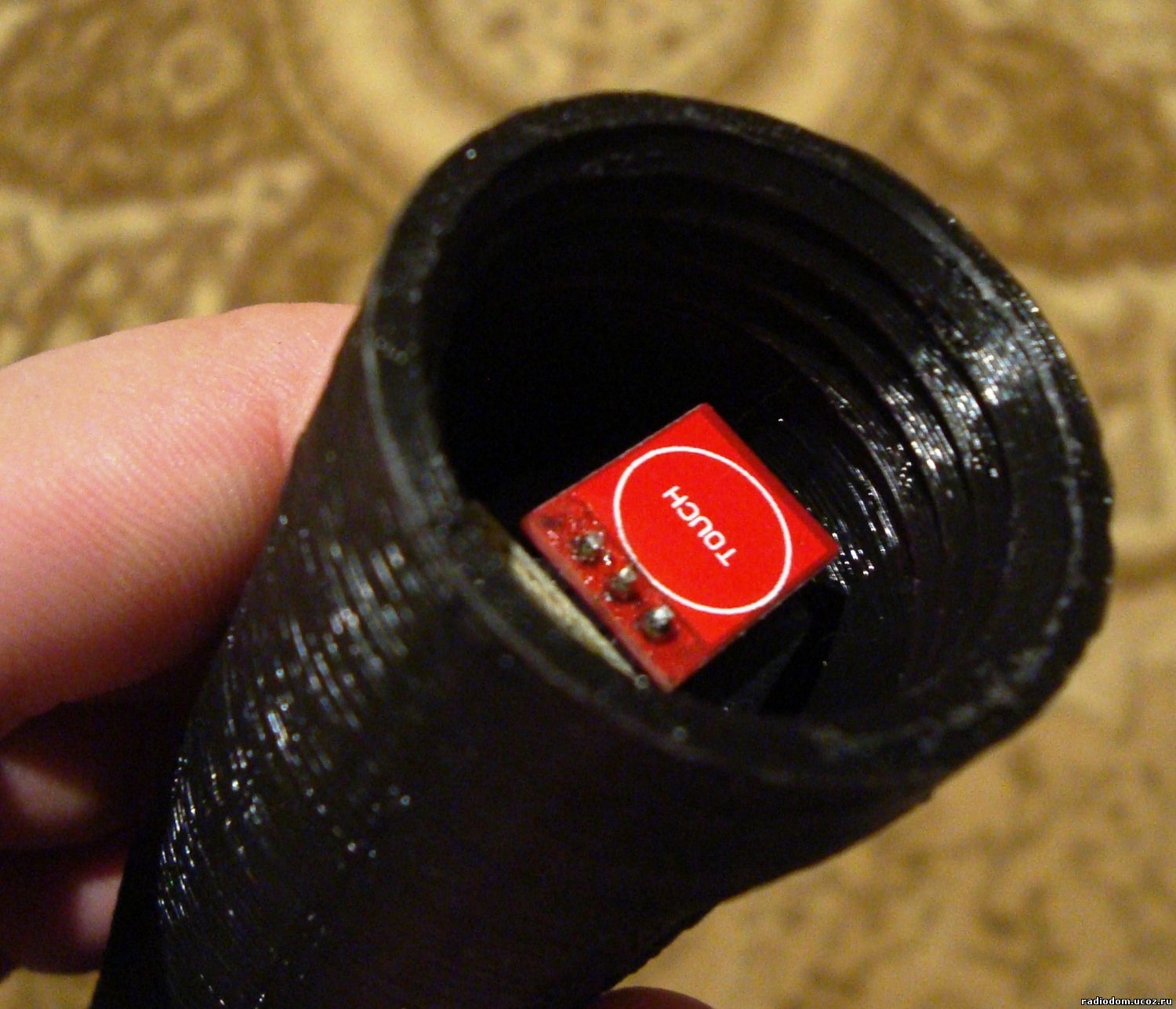

| de-si-gn, крышка внутри узкая для платы с сенсором, не влазит. Надо внутренний диаметр увеличить на 1.5 - 2 мм
Вот в эту крышку влазит плата с припаянным датчиком.
Добавлено (16.12.2017, 17:38)
---------------------------------------------
Цитата Andrew ( ) de-si-gn, Интересно а сложно на корпус нанести картинку рядом с надписью "ГНОМ-М"?Например такую https://www.wikireading.ru/img/399425_35_i_041.jpg
или http://raskraski.link/uploads/7/4/7/747-raskraska-Gnom-utiraet-nos.gif

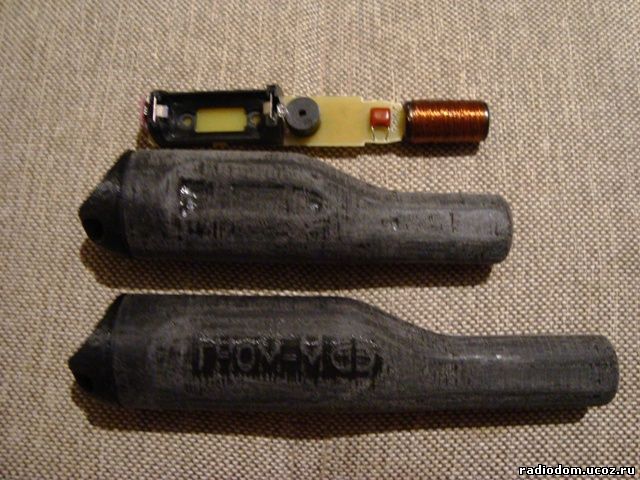

Немного урезал корпус для уже готовой платы, но оригинал выглядит лучше и масивней. Не пропадать же плате !
Сообщение отредактировал delamorto - Суббота, 16.12.2017, 16:44 |
| |
| |
| de-si-gn | Дата: Суббота, 16.12.2017, 17:18 | Сообщение # 1135 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата delamorto ( ) Не пропадать же плате !
Проще было выводы для сенсора удлинить - и точно бы влез в крышку.
Я вообще для проверки поставил короткую плату от 2 Гнома (с герконом который), сенсор и аккумулятор просто на проводах  - все отлично влезло, можно даже поставить 18650.

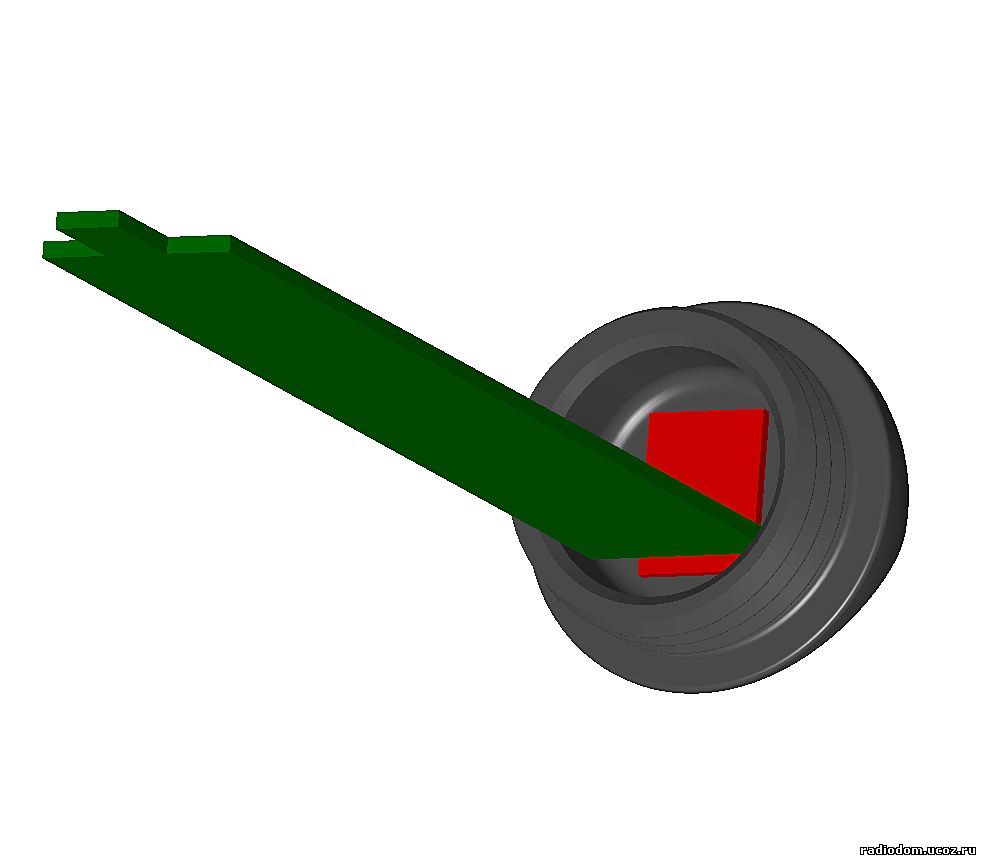

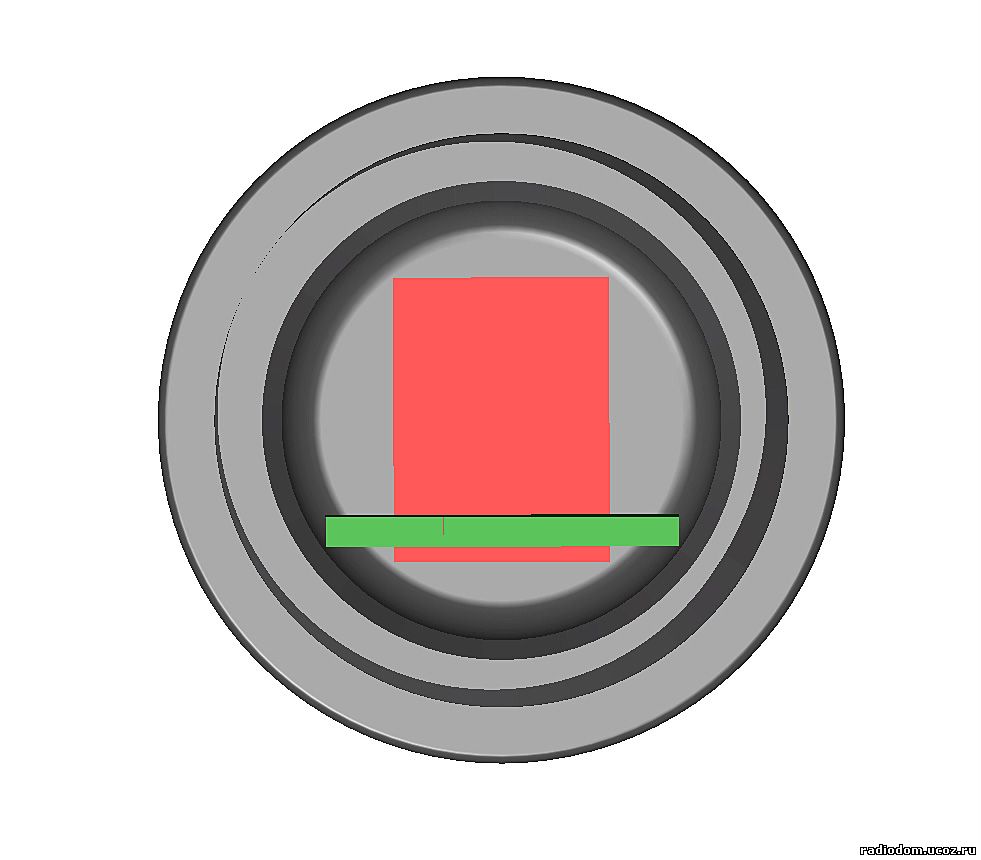

Новую плату под корпус лучше не заводить в крышку, а если делать как на картинке, то она должна быть длиной 112мм от катушки (+29мм), расширил на 1,6мм внутри крышку.
 Добавлено (16.12.2017, 18:18)
---------------------------------------------
Из какого пластика печатаете, какая температура?
|
| |
| |
| de-si-gn | Дата: Суббота, 16.12.2017, 17:27 | Сообщение # 1136 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Должно получиться примерно так:
SBS, 0,4мм сопло, слой 0,2мм, 215 градусов
PLA, 0,4мм сопло, слой 0,3мм, 195 градусов
|
| |
| |
| delamorto | Дата: Суббота, 16.12.2017, 17:30 | Сообщение # 1137 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| PLA 210 градусов сопло 0.4 толщина 0.2
Сообщение отредактировал delamorto - Суббота, 16.12.2017, 17:31 |
| |
| |
| de-si-gn | Дата: Суббота, 16.12.2017, 17:31 | Сообщение # 1138 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Попробуйте убавить, на фото перегрев. И охлаждение обязательно!
Сообщение отредактировал de-si-gn - Суббота, 16.12.2017, 17:32 |
| |
| |
| delamorto | Дата: Воскресенье, 17.12.2017, 16:51 | Сообщение # 1139 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Не корпус отнаждачил, хочу попробовать покрасить Пластидипом, резина такая жидкая.
Как световоды вставил от светодиода 2 шляпки, одну приклеил эпоксидкой на заднюю крышку, будет индицировать красным включение, вторую на корпус супротив светодиода на плате, получилось ярко и герметично. Советую крышку и нос пропитать немного эпоксидкой. Все заработало четко. Видео скину как все высохнет.Добавлено (17.12.2017, 12:05)
---------------------------------------------
Снял видео со свтоводоами в корпусе
Добавлено (17.12.2017, 17:51)
---------------------------------------------
Искупался в ванне с пином, все как и говорил Сергей, датчик срабатывает на воду, и пока его не вытрешь не будет срабатывать на палец.Воду не пропускает, чуйка не уменьшается, хотя я соль в воду не добавлял.
В общем отличный сухопутный пин получился, который можно и воду опустить без проблем.
Дизайн супер, чем больше смотрю- тем больше нравиться!
Сообщение отредактировал delamorto - Суббота, 16.12.2017, 22:55 |
| |
| |
| kastet1410 | Дата: Воскресенье, 17.12.2017, 22:32 | Сообщение # 1140 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| В слякоть возможно будет не удобно пользоваться....
|
| |
| |
|
|
