Простой микроконтроллерный Пинпоинтер
| |
| maga_ges | Дата: Вторник, 12.06.2018, 21:23 | Сообщение # 1381 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Собрал сегодня гнома, но почему то пин не заработал. Подаю напряжение, но реакции нет. Есть подозрение что не работает генераторная часть. Кто нибудь объясните нубу принцип работы этого пина.
|
| |
| |
| TCB | Дата: Вторник, 12.06.2018, 22:01 | Сообщение # 1382 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1948
Статус: Offline
| Цитата maga_ges (  ) Собрал сегодня гнома, но почему то пин не заработал.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| maga_ges | Дата: Среда, 13.06.2018, 18:20 | Сообщение # 1383 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline

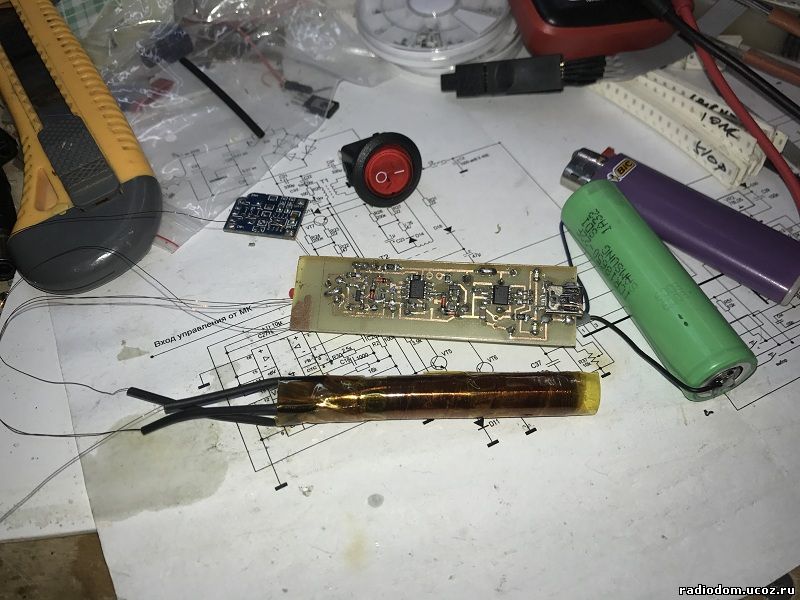

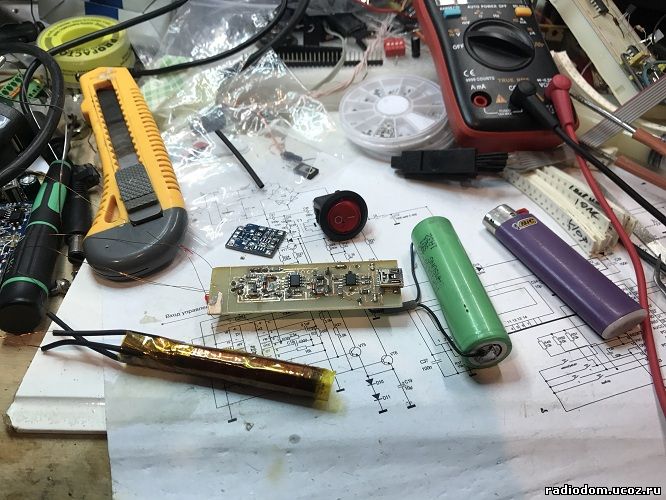

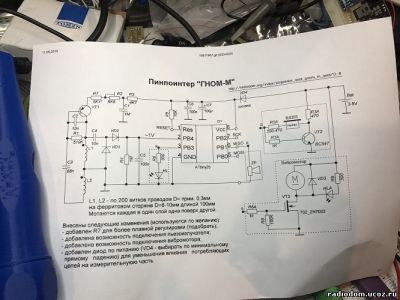

| Собирал вроде по вашей печатке, схема стандартная с доработками от Эдди по вибромоторчику.
$IMAGE1$
А как сюда фотки добавлять?
Сообщение отредактировал maga_ges - Среда, 13.06.2018, 18:22 |
| |
| |
| TCB | Дата: Среда, 13.06.2018, 21:21 | Сообщение # 1384 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1948
Статус: Offline
| Цитата maga_ges ( ) А как сюда фотки добавлять?
Цитата maga_ges ( ) схема стандартная с доработками
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| maga_ges | Дата: Среда, 13.06.2018, 21:45 | Сообщение # 1385 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
|
Сообщение отредактировал maga_ges - Среда, 13.06.2018, 22:04 |
| |
| |
| maga_ges | Дата: Среда, 13.06.2018, 21:49 | Сообщение # 1386 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline

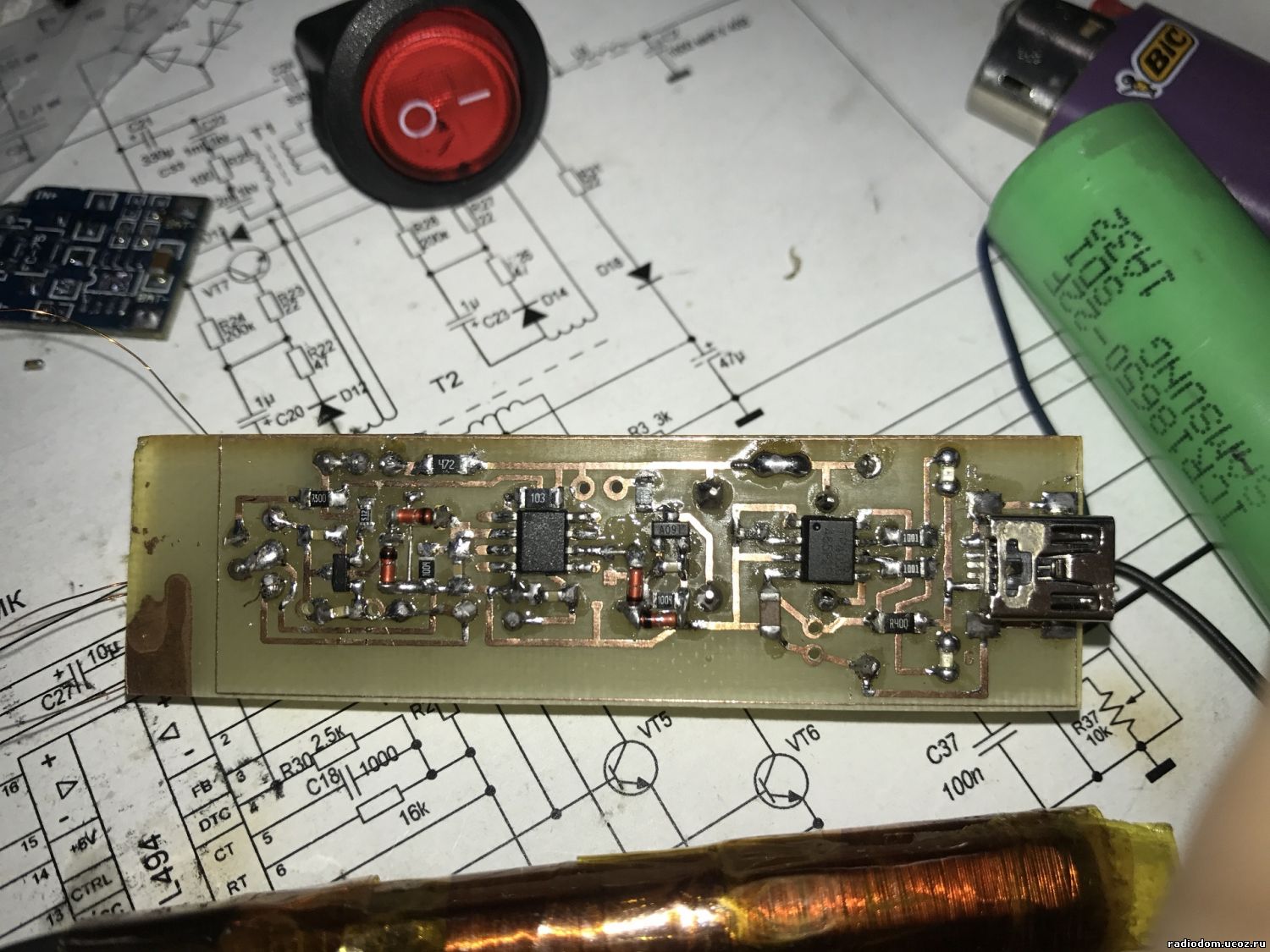

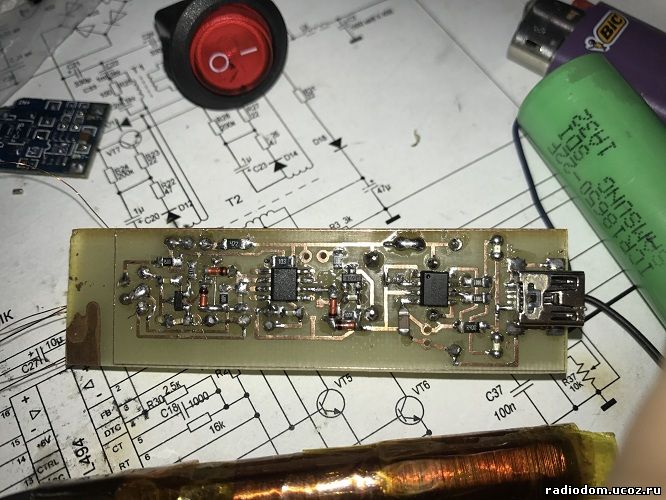

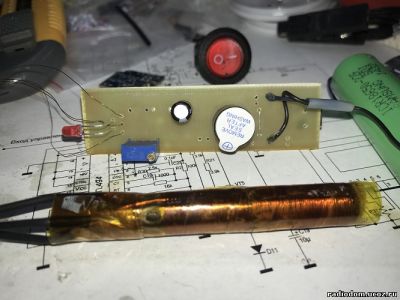

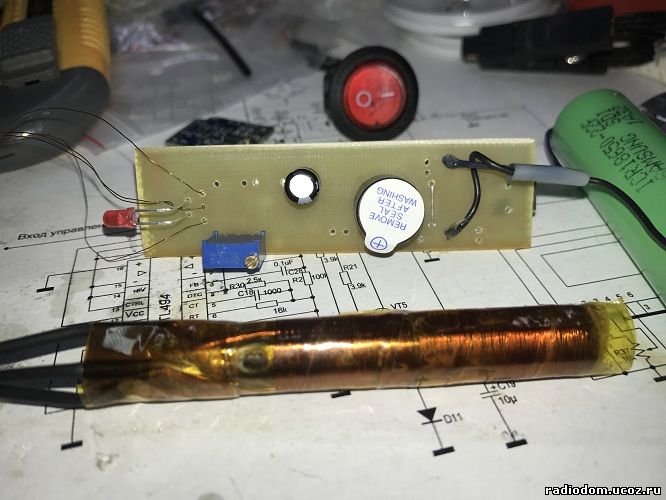

| Вот еще фото

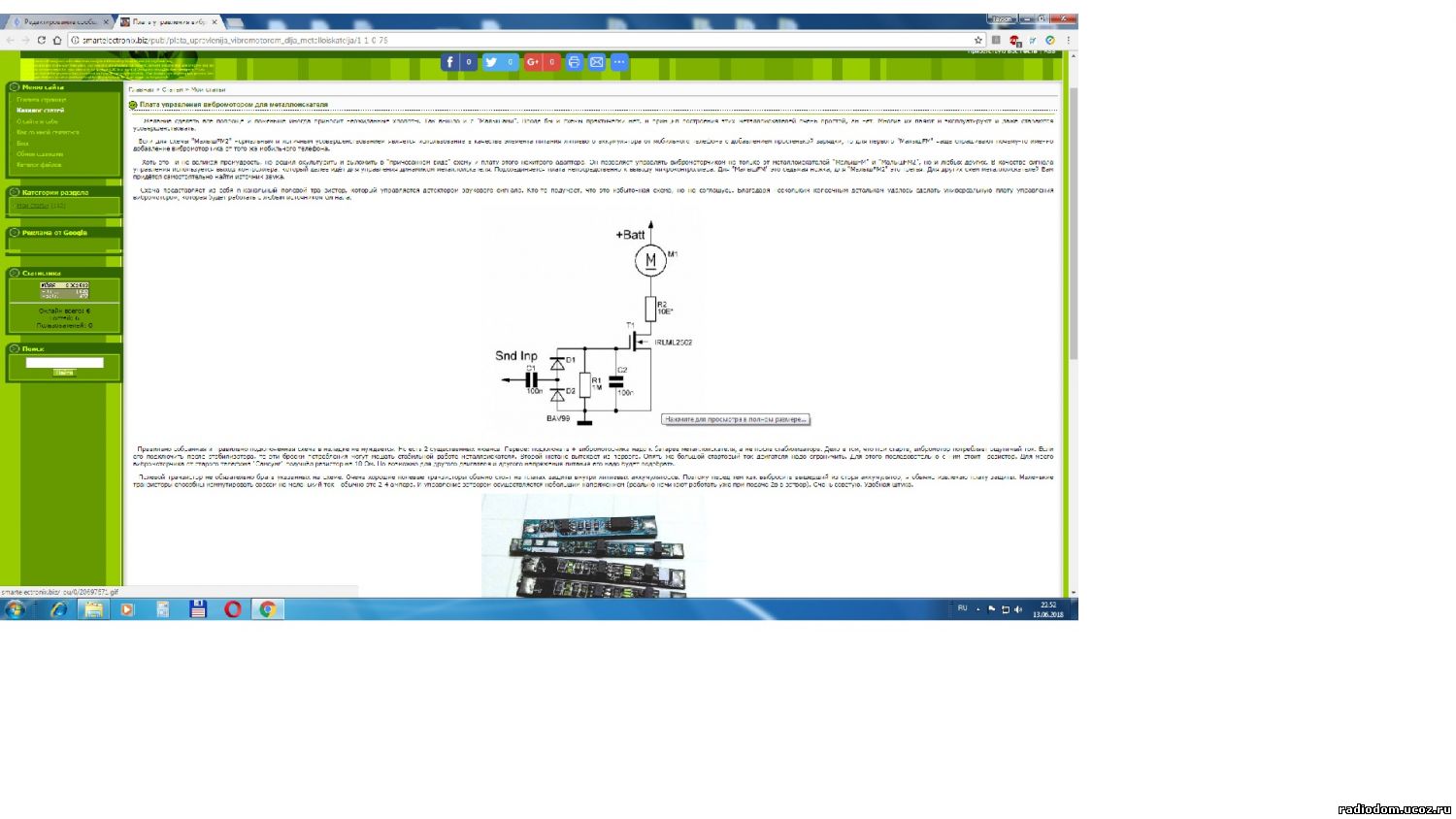

Сверял печатку по этой схеме, все совпадает. Единственное на канал звука добавлена вот эта цепочка
Сообщение отредактировал maga_ges - Среда, 13.06.2018, 21:54 |
| |
| |
| maga_ges | Дата: Среда, 13.06.2018, 22:01 | Сообщение # 1387 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline

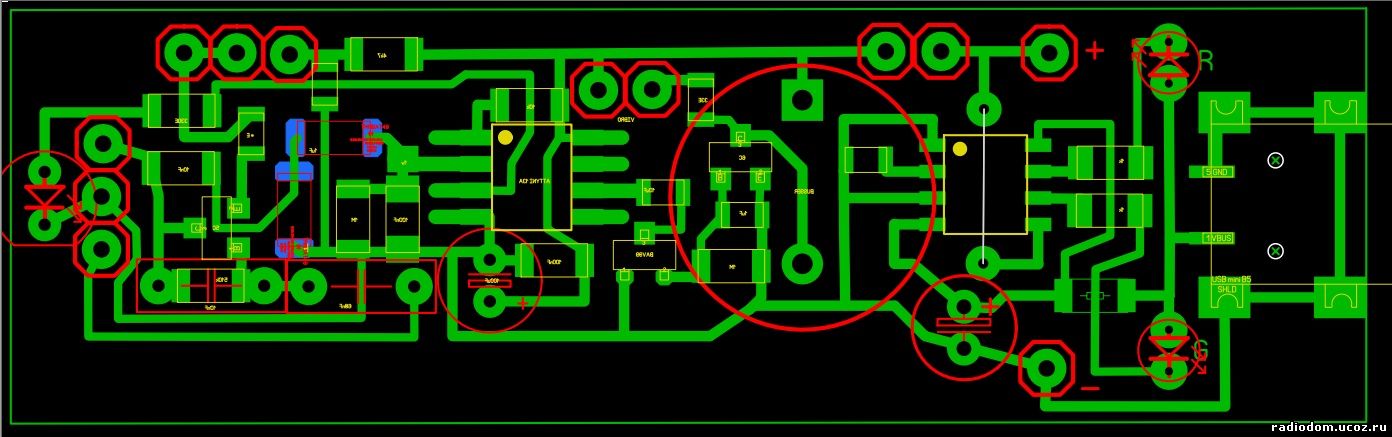

| Вот печатка:
Добавлено (13.06.2018, 22:01)
---------------------------------------------
Конденсаторы 68нф и 10нф использовал керамические, так как других небыло. Измерял напряжение на эмиттере VT1 = до 2В в зависимости от положения переменного резистора. Также при прошивке аттини 13 прошивка проходит успешно а вот верификация пишет FAIL, может ли быть это причиной?
Ах да, еще оказывается я по запарке намотал на феррит две обмотки по 100 витков, но я думаю что хотя бы какая нибудь реакция должна была быть от пина
Сообщение отредактировал maga_ges - Среда, 13.06.2018, 22:08 |
| |
| |
| TCB | Дата: Среда, 13.06.2018, 22:38 | Сообщение # 1388 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1948
Статус: Offline
| maga_ges, для начала надо убедиться что работает генератор. Проще всего осциллографом. Если его нет, смотреть напряжение на 2 ноге проца. Там для нормальной работы должно быть около 1В. Если напряжение в этой точке отсутствует то значит генератор не работает. Надо искать почему. Проверьте фазировку обмоток и исправность всех элементов. Можно попробовать изменять сопротивление в эмиттере VT1 в более широких пределах. (Сейчас посмотрел - у меня на эмиттере 2,3В.)
Тип конденсатора может влиять на стабильность работы.
Верификация может не проходить если проц защищен от чтения...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| maga_ges | Дата: Среда, 13.06.2018, 22:50 | Сообщение # 1389 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
| на второй ноге проца 0 вольт, осцилограф тоже ничего не показывает. Как изменить фазировку обмоток?
|
| |
| |
| TCB | Дата: Четверг, 14.06.2018, 00:13 | Сообщение # 1390 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1948
Статус: Offline
| Цитата maga_ges ( ) на второй ноге проца 0 вольт, осцилограф тоже ничего не показывает. Как изменить фазировку обмоток?
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| maga_ges | Дата: Четверг, 14.06.2018, 00:49 | Сообщение # 1391 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Завтра попробую поменять фазировку
|
| |
| |
| maga_ges | Дата: Четверг, 14.06.2018, 13:43 | Сообщение # 1392 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Поменял фазировку, ничего не поменялось. Заменил транзистор VT1, перепрошил микроконтроллер другим программатором, теперь при подаче питания пин один раз пищит и моргает светодиод один раз, как только начинаю мерить напряжение на второй ноге микроконтроллера, пин начинает постоянно пищать и светодиод горит постоянно, на метал и регулировку с помощью R2 не реагирует. Напряжение на второй ноге микроконтроллера = 3,5В. Заменил R2 на 50кОм, при регулировке напряжение на второй ноге не меняется.

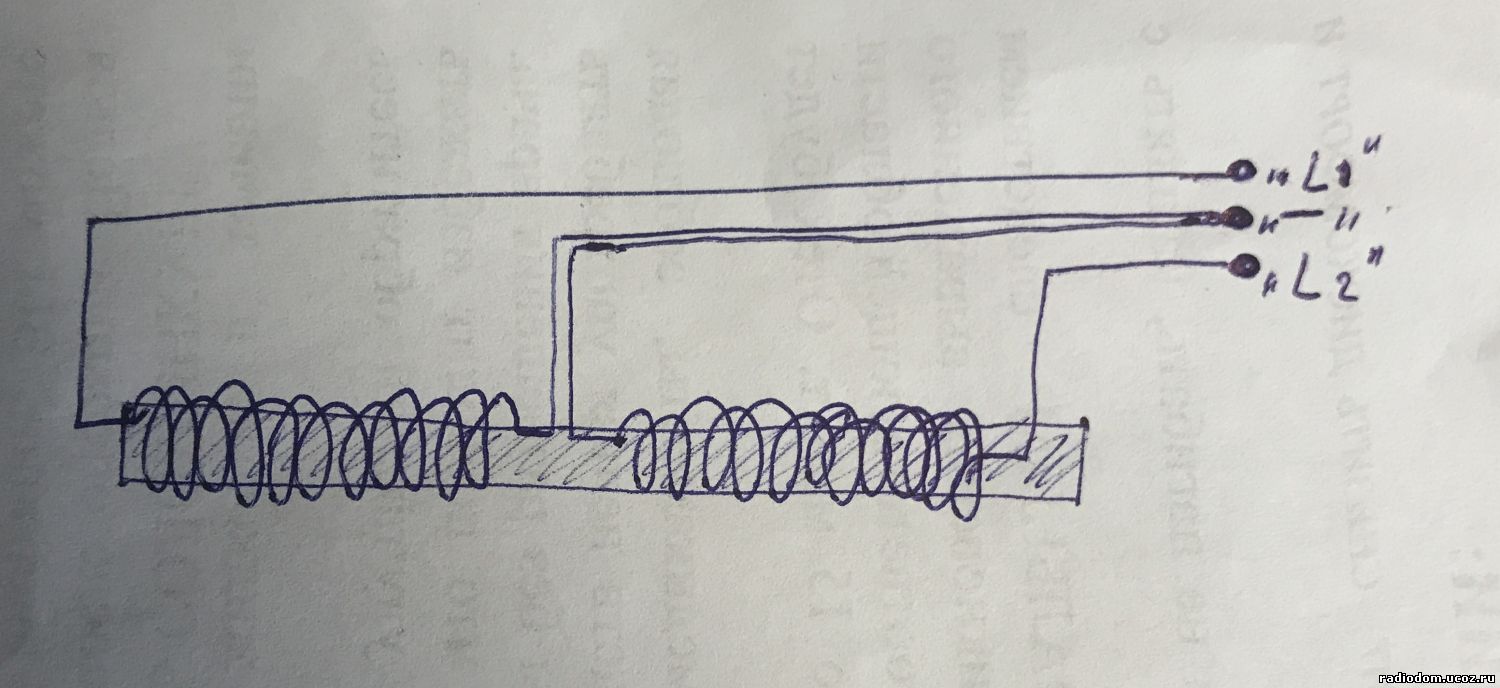

Вот схема подключения катушки на данный момент, оно правильное? и может ли быть такая ситуация из-за того что у меня на каатушке 2 по 100 витков?
Сообщение отредактировал maga_ges - Четверг, 14.06.2018, 13:45 |
| |
| |
| TCB | Дата: Четверг, 14.06.2018, 16:43 | Сообщение # 1393 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1948
Статус: Offline
| Цитата maga_ges ( ) Вот схема подключения катушки на данный момент, оно правильное? и может ли быть такая ситуация из-за того что у меня на каатушке 2 по 100 витков?
Если катушка 2 по 100 витков, то частота генератора раза в 2 выше. Намотать по 200 витков думаю не проблема. Из конденсаторов частоту определяет С2. Как то проверял - нормально работало с С2 от 10n до 20n. При меньшем конденсаторе (частота выше) - работа не понравилась... Можете попробовать со своей катушкой увеличить С2 раза в 2, но все таки, наверное лучше переделать катушку...
Собственно принцип работы пина такой: генератор работает на какой то частоте, этот сигнал выпрямляется диодами и поступает на вход проца. Когда в поле катушки попадает метал амплитуда сигнала в генераторе изменяется, следовательно меняется напряжение на входе проца и он сообщает нам об этом.
Т.е. нам надо добиться стабильной работы генератора и выставить на 2-й ноге проца около 1В (как рекомендует автор). Дальше уже все сделает проц.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| maga_ges | Дата: Четверг, 14.06.2018, 16:55 | Сообщение # 1394 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Цитата TCB ( ) но все таки, наверное лучше переделать катушку...
Амплитуду сигнала генератора задает как я понимаю подстроечник R2 с обвязкой, интересно почему у меня ничего не изменилось когда я в пять раз увеличил номинал R2.
Какая частота сигнала нормально работающего генератора? у меня осцилограф игрушечный, измеряет только до 200кГц.
Сообщение отредактировал maga_ges - Четверг, 14.06.2018, 16:56 |
| |
| |
| TCB | Дата: Четверг, 14.06.2018, 19:09 | Сообщение # 1395 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1948
Статус: Offline
| Цитата maga_ges ( ) Какое соотношение витков вы бы порекомендовали 60х200 или же 200х200?
Цитата maga_ges ( ) Какая частота сигнала нормально работающего генератора? у меня осцилограф игрушечный, измеряет только до 200кГц.
Цитата maga_ges ( ) Амплитуду сигнала генератора задает как я понимаю подстроечник R2 с обвязкой, интересно почему у меня ничего не изменилось когда я в пять раз увеличил номинал R2.
