Простой микроконтроллерный Пинпоинтер
| |
| maga_ges | Дата: Четверг, 14.06.2018, 22:04 | Сообщение # 1396 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Завтра пересоберу катушку, вымою плату в спирте и проверю еще раз. Почему то у меня с металодетекторами никак не ладится, это уже третий МД который я собрал и все три не заработали как надо. Собирал Пират, на ардуино какой то и этот гномик.
|
| |
| |
| TCB | Дата: Четверг, 14.06.2018, 22:47 | Сообщение # 1397 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1948
Статус: Offline
| Цитата maga_ges (  ) Завтра пересоберу катушку, вымою плату в спирте и проверю еще раз.
Еще не вижу на плате С1, а он в этом месте важен для стабильности работы.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| maga_ges | Дата: Пятница, 15.06.2018, 00:02 | Сообщение # 1398 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Излучатель подключу как вы рекомендуете.

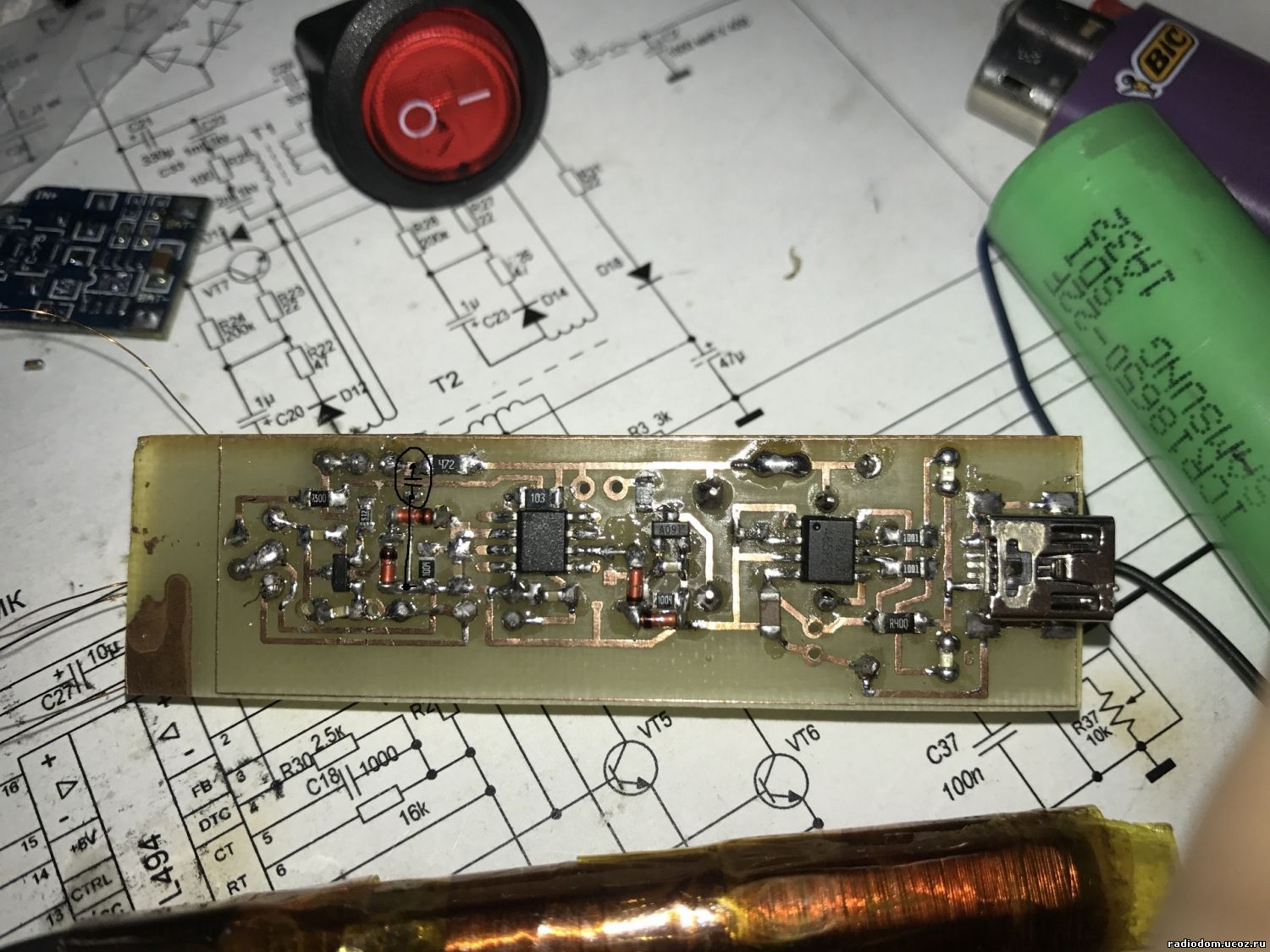

С1 = 1мФ уже запаян на плате, просто на момент снятия фотки я его забыл запаять.
Вот здесь:
|
| |
| |
| sparkingsparking | Дата: Пятница, 15.06.2018, 09:42 | Сообщение # 1399 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Вместо вибры к схеме Эдди можно подключать 3-х вольтовый излучатель с встроенным генератором. Только RC цепочку надо понизить до 100К и 10n. Орет как бешенный
Сообщение отредактировал sparkingsparking - Пятница, 15.06.2018, 09:42 |
| |
| |
| Andrew | Дата: Пятница, 15.06.2018, 09:42 | Сообщение # 1400 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7538
Статус: Offline
| maga_ges, А для чего вторая микросхема?
|
| |
| |
| sparkingsparking | Дата: Пятница, 15.06.2018, 09:43 | Сообщение # 1401 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Скорей всего это TP4066, зарядка для аккумулятора у него.
|
| |
| |
| kastet1410 | Дата: Пятница, 15.06.2018, 14:46 | Сообщение # 1402 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Напряжение на второй ноге не изменяется...т.к генератор не заводится...ищите косяк в обвязке транза...и сам транз проверьте....при работающем гене...на второй ноге будет какой-то напряжение которое будет просидать если поднести металлический предмет к датчику(видно даже обычным мультиметром)
А темболее у вас есть осц(dso138 как я понял)...проверить работу гена не должно составлять проблемы
|
| |
| |
| maga_ges | Дата: Пятница, 15.06.2018, 17:35 | Сообщение # 1403 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline

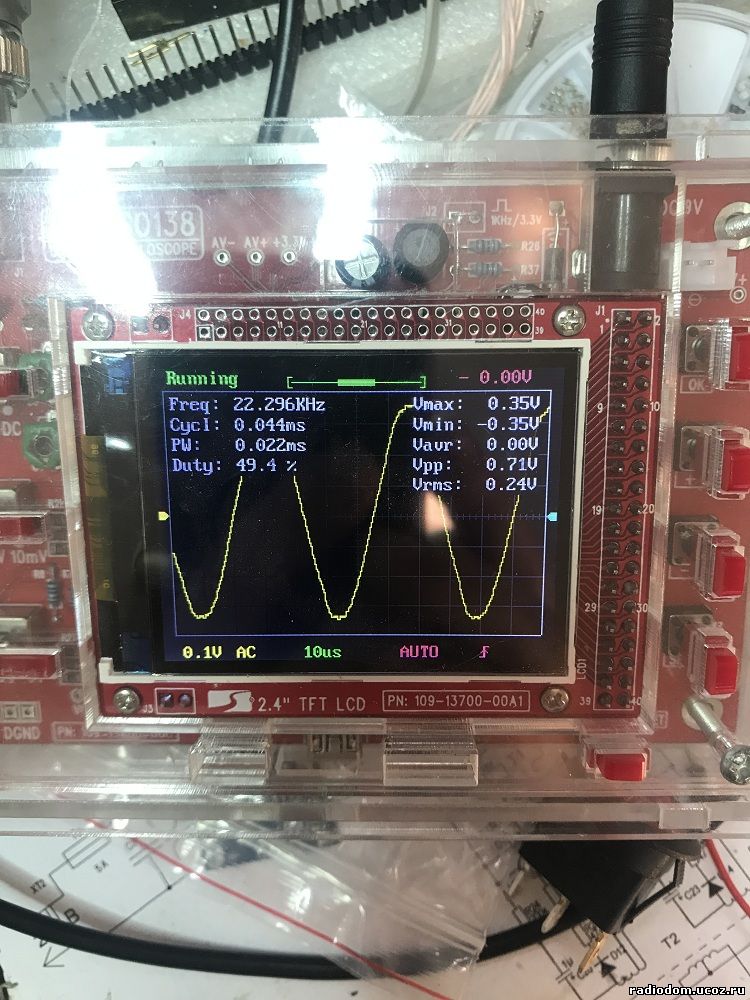

| Все, пин заработал. Нашел косяк на плате, оказывается контактная площадка смд резистора контачила с соседней дорожкой, а на глаз небыло заметно. Пересобрал катушку, получилось 200х200. Вот осцилограмма работы генератора, снятая с базы транзистора:
Измеряя напряжение на 2 ноге микроконтроллера, бузер начинает пищать и светодиод моргает, так и должно быть?
Пинпоинтер нормально работает если напряжение на 2 ноге выставить = 1,5В, понижаю до 1В чувствительность увеличивается, но иногда само по себе начинает пищать и не перестает до отключения питания.
Теперь осталось запихнуть его в корпус, корпус распечатал на 3д принтере, теперь вот думаю как бы там внутри закрепить катушку и плату с батарейкой.
|
| |
| |
| kastet1410 | Дата: Пятница, 15.06.2018, 18:02 | Сообщение # 1404 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Сам по себе пищать не должен...
|
| |
| |
| sparkingsparking | Дата: Пятница, 15.06.2018, 18:08 | Сообщение # 1405 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Должен и будет пищать, если вибра подключена, и нет стабилизатора на транзисторе.
|
| |
| |
| maga_ges | Дата: Пятница, 15.06.2018, 18:59 | Сообщение # 1406 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Цитата sparkingsparking ( ) Должен и будет пищать, если вибра подключена.
Цитата sparkingsparking ( ) и нет стабилизатора на транзисторе |
| |
| |
| kastet1410 | Дата: Пятница, 15.06.2018, 19:06 | Сообщение # 1407 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Цитата maga_ges ( ) что за стабилизатор Добавлено (15.06.2018, 19:06)
---------------------------------------------
Если вибро не планируется... То стаб нафиг не нужен...
|
| |
| |
| maga_ges | Дата: Пятница, 15.06.2018, 19:11 | Сообщение # 1408 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Цитата kastet1410 ( ) по питанию есть смысл поставить low drop стабилизатор |
| |
| |
| kastet1410 | Дата: Пятница, 15.06.2018, 20:39 | Сообщение # 1409 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Цитата maga_ges ( ) аккумулятор 18650 высокотоковый, или как он там называется, я думаю напряжение небудет проседать
Если вибро ставить не будете...то стал не нужен....
А с вибро...стаб поставить нужно...аккум проседать то не будет...но небольшие скачки...достаточных для глюков...будут...и глюки будут такого плана...как после удаления мишени...пин не будет сразу затыкаться...а будет попискивать...
Кстать вибру через резак на Ом 20ть...подключать нужно...значительно снизится жор вибры...на ключе от Эдди...этот резак помойму предусмотренДобавлено (15.06.2018, 20:39)
---------------------------------------------
В любом случае...наладьте пин для начала без вибры...а там смотрите по обстоятельствам
|
| |
| |
| sparkingsparking | Дата: Пятница, 15.06.2018, 20:49 | Сообщение # 1410 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Нужен многообортный переменик, им точно выставляют точку когда пин не залипает. Вот и все.
Не нужен осциллограф и даже вольтметр. Крутнули, выкл вкл , замер дистанции и четкости отработки, и так пока не настроите на приемлемое.
Сообщение отредактировал sparkingsparking - Пятница, 15.06.2018, 20:50 |
| |
| |
|
|
