prosvetekvatorДата: Среда, 31.10.2018, 09:03 | Сообщение # 5341
Майор
Группа: Пользователи
Сообщений: 85
Награды: 0
Репутация: 1
Статус: Offline
Цитата prosvetekvator ()
Свел в 157мв, еще раз нажимаю на 0 - уже 3000мв, еще на 0 - 157мв


В общем то разобрался я с этой белебердой, правда неделю назад еще, думаю стоит написать, вдруг кто нибудь тоже столкнется с подобным.
Вся беда была в том, что у меня был включен компенсатор и в моей прошивке он спрятан поэтому не мог посмотреть его значения. Сброс до заводских значений все вылечил, сводится отлично.

1707Дата: Среда, 07.11.2018, 13:09 | Сообщение # 5342
Полковник
Группа: Пользователи
Сообщений: 160
Награды: 2
Репутация: 0
Статус: Offline
Наконец то закончилась моя эпопея с Кротом, блок собран давно, весь этот год мучался с датчиком, в итоге сделал его.
    Про датчик я писал в соответствующей теме, он получился лёгким, разбаланс через 2 недели после поэтапной заливки заливки и небольшими тренировками (в следующем датчике они будут по злее smile ) составил в квартире 50мВ, частота 8620 Гц кондёр 0,33,  R10=1K. Делал не спеша, чтобы разобраться, понять некоторые моменты, его поведение на мои манипуляции, кое какие выводы сделал, следующий датчик будет резонансным, буду  понемногу учиться.
    Сегодня после работы поехал в ближайший лес, дабы посмотреть чего в итоге я добился, т.к. прошлые тестовые выезды с датчиками кроме разочарования ничего не приносили. Сейчас у нас +2-3 градуса, в таких условиях разбаланс составил 200мВ, если я всё правильно понимаю, то это нормальное поведение. С настройками заочно я знаком т.е. дома стрикал "разбирался". В лесу отстроился по ферриту, земли, установил Гейн 2, HPF от 2 до 4, ток максимальный 80-81, прошивка S4, так же пробовал манипуляции с чуйкой к цвету и чермету. По глубине внятной информации нет, по воздуху на около длину датчика монету ловит, автомобиль с метра полтора видит. По лесу нашёл пробку, проволоку, железку, фольгу, число ВДИ на все эти штуки по моему субъективному мнению соответствовали.
    Естественно от моих манипуляций поведение было разным, сравнить мне что либо не с чем, поэтому как есть, субъективно всё работает, оценку дать не могу.

Добавлено (23.11.2018, 12:37)
---------------------------------------------
Всем привет. Нужна ваша помощь. Собрал второй блок Крота, в качестве эксперимента установил с Али ОУ OP184, хотелось бы проверить его осциллографом.  У меня в наличии DSO150 и щуп P6100, навыков работы с ним практически нет. В ранних сообщениях находил фото осциллограмм, но в каких местах и как их получить не нашёл. Просьба указать что и где проверить, дабы понять как работает устройство и ОУ в частности.


AndrewДата: Пятница, 23.11.2018, 15:15 | Сообщение # 5343
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
1707, есть смысл посмотреть  на 6 ноге Д2 и 8 Д1 при подключенной катушке

1707Дата: Пятница, 23.11.2018, 18:03 | Сообщение # 5344
Полковник
Группа: Пользователи
Сообщений: 160
Награды: 2
Репутация: 0
Статус: Offline
Частота датчика 10714 Гц, щуп в положении 1Х, проверял просто тыкая щупом в ногу:
- Д2 6 нога видео: https://my-files.ru/bdw6uq
- Д1 8 нога видео:  https://my-files.ru/9gu1oc
В тоже время фото щуп в положении 10Х, и со щупа крокодильчики на "минус" по питанию:

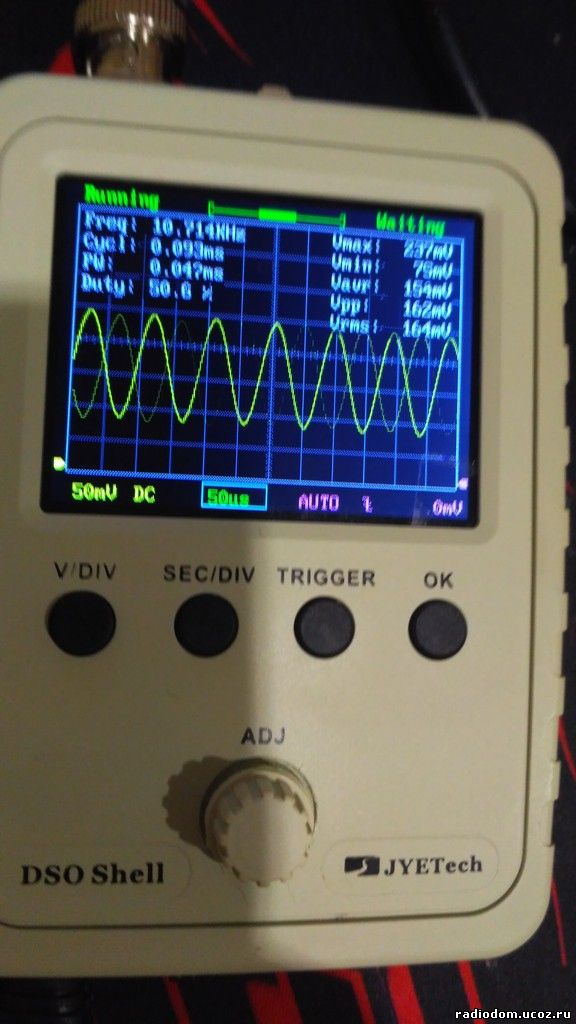

- Д1 8 нога:

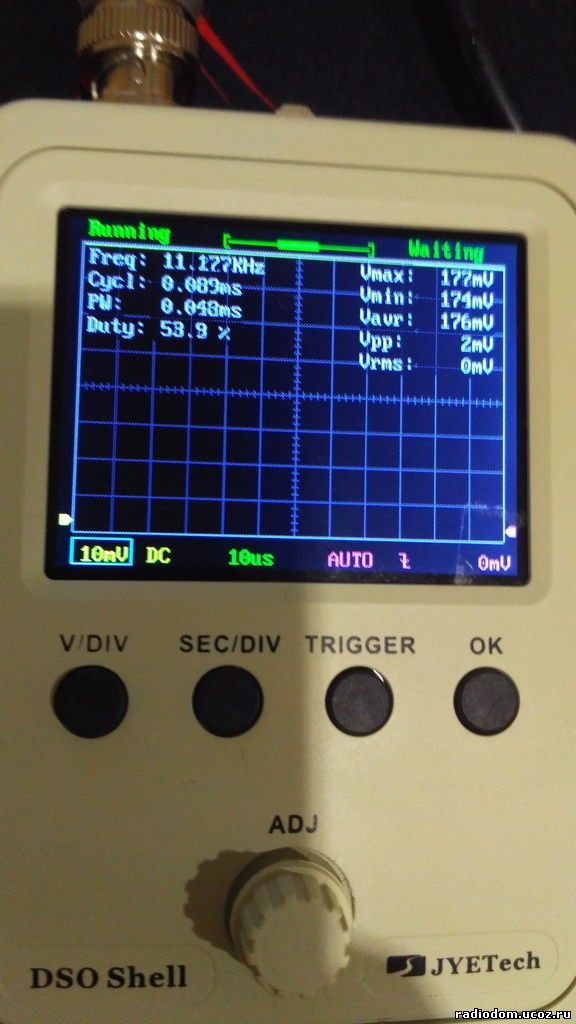

- Д2 6 нога, тут поймать на экране строчку не получилось, крутил пока не показало хоть какие то данные, и то они скачут незначительно:

Добавлено (26.11.2018, 22:44)
---------------------------------------------
Может у кого то остались графики с заведомо исправного ОУ Д2 6 ноги с правильным сигналом?

Прикрепления: 6651984.jpg (79.5 Kb) · 4277735.jpg (80.5 Kb)

TCBДата: Вторник, 27.11.2018, 02:28 | Сообщение # 5345
Генералиссимус
Группа: Модераторы
Сообщений: 1893
Награды: 7
Репутация: 54
Статус: Offline
Цитата 1707 ()
Может у кого то остались графики с заведомо исправного ОУ Д2 6 ноги с правильным сигналом?
При отключенной катушке на 6 ноге должно половина питания (примерно 1,6В - постоянки). Если все правильно, переменки там быть не должно вообще.
При подключенной катушке - сигнал с частотой ТХ. Его амплитуда (в отсутствии цели) зависит сведения катушки. При появлении цели амплитуда и фаза сигнала меняется. Эти изменения и анализируются процом. Ну и конечно же на полезный сигнал накладываются всякие помехи.
И еще при настройках автобаланс должен быть отключен (А=0)


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

1707Дата: Суббота, 08.12.2018, 11:25 | Сообщение # 5346
Полковник
Группа: Пользователи
Сообщений: 160
Награды: 2
Репутация: 0
Статус: Offline
Каким образом и чем вам удаётся надёжно подпаяться к разъёму GX16?

4ff5fd2Дата: Суббота, 08.12.2018, 11:32 | Сообщение # 5347
Генерал-лейтенант
Группа: Пользователи
Сообщений: 633
Награды: 18
Репутация: 28
Статус: Offline
1707
сначала нужно залудить контакты . Использовал таблетку аспирина (ацетилсалициловая кислота ), потом хорошо промыть водой .
Успехов smile

1707Дата: Суббота, 08.12.2018, 11:34 | Сообщение # 5348
Полковник
Группа: Пользователи
Сообщений: 160
Награды: 2
Репутация: 0
Статус: Offline
Блин, не правильно задал вопрос surprised  имею ввиду к самому корпусу разъёма для заземления  smile

4ff5fd2Дата: Суббота, 08.12.2018, 11:49 | Сообщение # 5349
Генерал-лейтенант
Группа: Пользователи
Сообщений: 633
Награды: 18
Репутация: 28
Статус: Offline
Цитата 1707 ()
к самому корпусу разъёма

сделал один виток луженого провода 0,5мм вокруг резьбовой  части разъема и скрутил, потом разъем крепил к корпусу МД.


Сообщение отредактировал 4ff5fd2 - Суббота, 08.12.2018, 11:50

de-si-gnДата: Суббота, 08.12.2018, 11:52 | Сообщение # 5350
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
Цитата 1707 ()
к самому корпусу разъёма для заземления

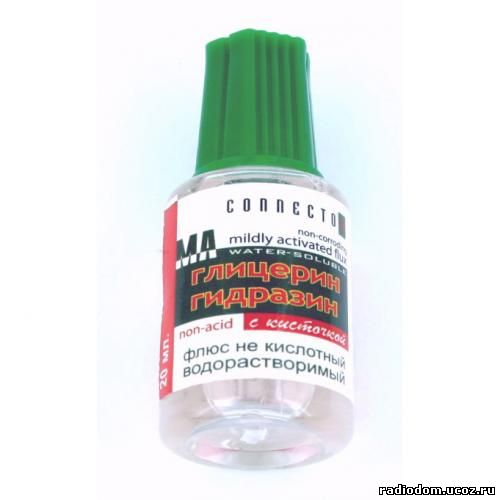

Я припаиваю таким флюсом

Прикрепления: 8584365.jpg (20.3 Kb)

1707Дата: Суббота, 08.12.2018, 11:54 | Сообщение # 5351
Полковник
Группа: Пользователи
Сообщений: 160
Награды: 2
Репутация: 0
Статус: Offline
Принял, спасибо. А паяльник мощный надо или сайдёт и обычный?

de-si-gnДата: Суббота, 08.12.2018, 11:57 | Сообщение # 5352
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
40 Вт

1707Дата: Четверг, 20.12.2018, 16:02 | Сообщение # 5353
Полковник
Группа: Пользователи
Сообщений: 160
Награды: 2
Репутация: 0
Статус: Offline
Потрошил тут Крота своего сегодня, перепрошил и заметил вот что:
- звук в меню есть
- загрузка штатная
- всё настраивается
НО:
- ВДИ стоит по нулям
- звука на цель нет
- квадратики на цель "бегают"
Перепрошился на другую, то же самое, может какая защита сработала?

prosvetekvatorДата: Четверг, 20.12.2018, 16:39 | Сообщение # 5354
Майор
Группа: Пользователи
Сообщений: 85
Награды: 0
Репутация: 1
Статус: Offline
Цитата 1707 ()
Потрошил тут Крота


В этом и есть проблема, прошивки тут непричем

бэтманДата: Суббота, 26.01.2019, 08:45 | Сообщение # 5355
Лейтенант
Группа: Пользователи
Сообщений: 73
Награды: 0
Репутация: 2
Статус: Offline
TCB, Здравствуйте! Вы, писали , что ставили прошивку мульти мд на Крот 2хм и у Вас, все в порядке со входом в заводские настройки . У меня с этим проблема, все же думаю , что дело в контроллере. Атхмега 32А4 - AU,  при загрузке пишет V1, какой у Вас, контроллер и какую версию показывает при загрузке?
