Вопросы и ответы по КРОТу-2
| |
| Andrew | Дата: Понедельник, 03.08.2020, 20:12 | Сообщение # 5491 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата Блукач (  ) а подсветка чуток должна светится в отключенном состоянии? |
| |
| |
| Блукач | Дата: Понедельник, 03.08.2020, 20:44 | Сообщение # 5492 |
 Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline

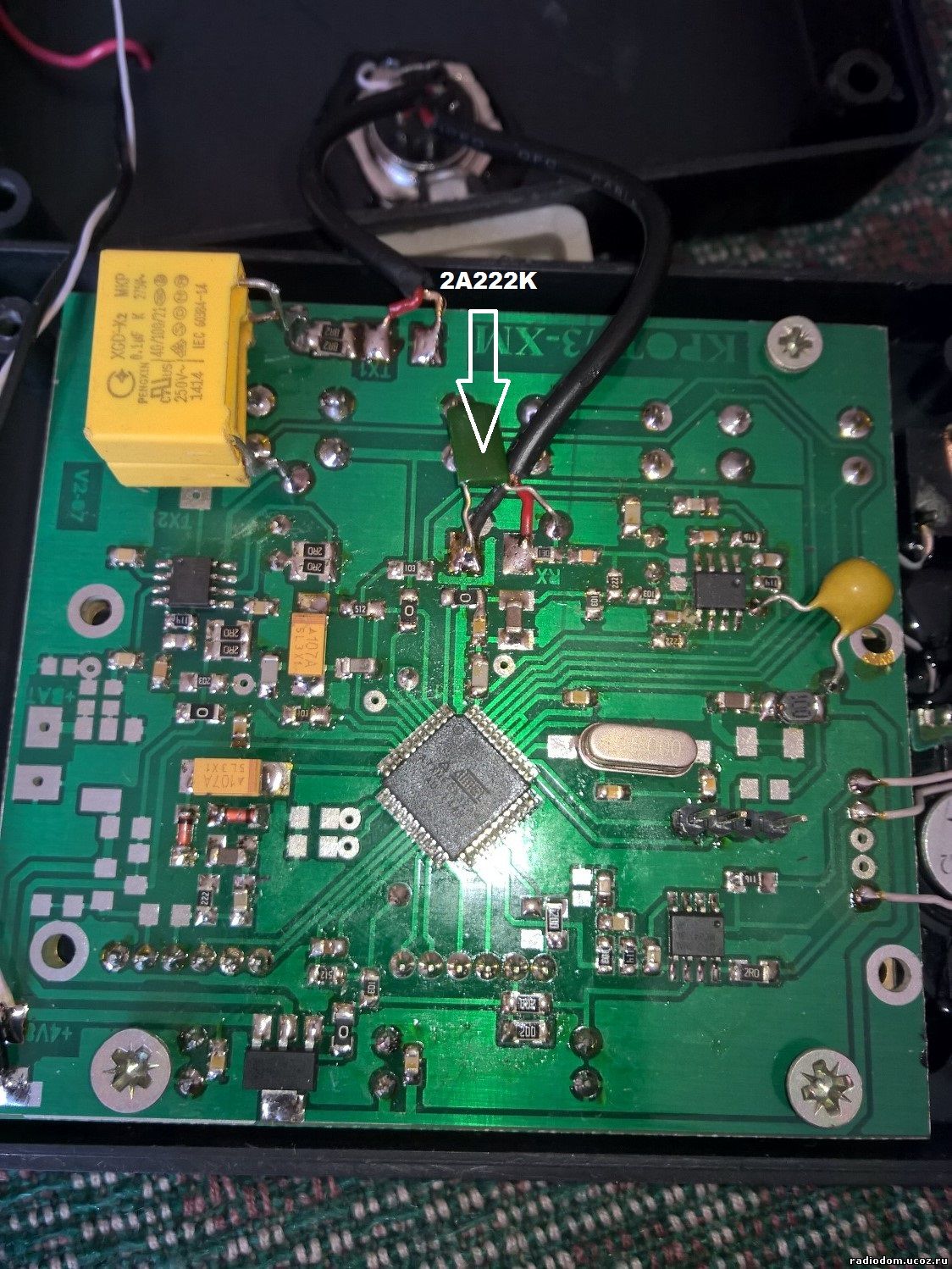

| еще вопрос, я понимаю что задолбал но уровень познаний именно в электронике не велик, я не нашел толковое обозначение платы моей v2-07 где бы было указано номиналы и их место на плате, методом тыка пытаюсь выяснить. Мне советовали выше заменить кондер 22 нан на 10 нан, я вижу на плате конденсатор в цепи rx зеленый, его обозначение 2A222K (точно не видно последнюю буков к там или нет но 2а222 точно) как я понимаю 2200 пикофарад так показывает мой китайский измеритель емкостей, то есть 2.2 нан а не 22. Это его нужно заменить на 10 нан?
Сообщение отредактировал Блукач - Понедельник, 03.08.2020, 20:52 |
| |
| |
| TCB | Дата: Понедельник, 03.08.2020, 21:53 | Сообщение # 5493 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1924
Статус: Offline
| Цитата Блукач ( ) не нашел
В архиве монтажка и схема - с компонентами на момент создания (2015 год). Поэтому сверяйте номиналы с последними рекомендациями.
Схему изначально положил не ту  .
Конкретно схемы к плате не нашел (начал делать комплекты позже). Положил схемы по которым можно ориентироваться как было изначально...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Вторник, 04.08.2020, 14:43 |
| |
| |
| Блукач | Дата: Вторник, 04.08.2020, 12:27 | Сообщение # 5494 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline

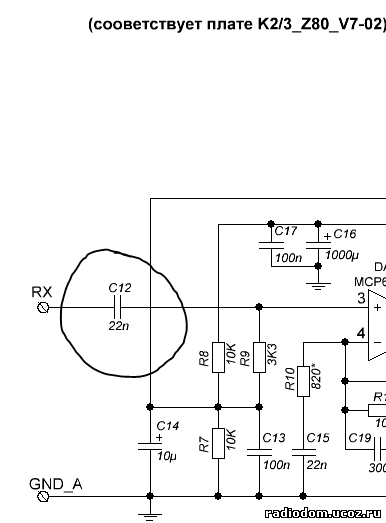

| Цитата 4ff5fd2 ( ) по входу RX конденсатор по старой схеме 22нф. в новых релизах Крота установлен 10нф (см Крот Про). Такой номинал частично уменьшает внутреннее сопротивление приемной катушки , при этом уровень сигнала на входе увеличивается .тут подробнее http://www.radiodom.org/forum/7-40-30505-16-1563729810

|
| |
| |
| янукович | Дата: Вторник, 04.08.2020, 14:32 | Сообщение # 5495 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Зеленую подушечку на 2.2 нан выбрасывайте, ненужна... А этот, вот, на входе.
|
| |
| |
| TCB | Дата: Вторник, 04.08.2020, 14:47 | Сообщение # 5496 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1924
Статус: Offline
| Блукач, исправил архив - заменил схему (я тогда еще рисовал схемы в комплект к плате - пришел к этому позже)
Нумерация основных элементов совпадает с последующими схемами.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Вторник, 04.08.2020, 14:49 |
| |
| |
| Andrew | Дата: Вторник, 04.08.2020, 16:27 | Сообщение # 5497 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Блукач, Чего вы преципились к этому конденсатору, что хотите получить изменив его?
Если вы так хотите что то изменить то -
1. Замените прошивку на что-то поновее.
2. Выбрости конденсатор что показал янукович,
3. Посмотрите какой у вас стоит Р10 если больше 620 ом,замените.
4. Поднимите частоту до 13-15 Кгц
5. Отбалансируйте катушку
Если сами не в состоянии это сделать, ищите мастера!
.
|
| |
| |
| Блукач | Дата: Вторник, 04.08.2020, 17:13 | Сообщение # 5498 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Andrew
спасибо
Добавлено (04.08.2020, 20:51)
---------------------------------------------
Цитата Andrew ( ) 2. Выбрости конденсатор что показал янукович,
Цитата Andrew ( ) 3. Посмотрите какой у вас стоит Р10 если больше 620 ом,замените.
Цитата Andrew ( ) 4. Поднимите частоту до 13-15 Кгц
Прошивку заменю как получу с китая программатор, катуху обалансировал до 225 мВ.
П.С. имею мысль что заменив резюк с 1 ком на 580 ом поднял КУ входного усилителя, прибавка в 2-3 см. по воздуху вроде как есть но не станет ли слишком большой КУ слепнуть прибор на тяжелом влажном черноземе и мусорке где КУ рекомендуется понижать вместе с током...Добавлено (04.08.2020, 20:56)
---------------------------------------------
Тогда вопрос а не добавить ли переменник регулирующий это КУ от например 500 ом до 1 килоома? под разные условия. Добавлено (04.08.2020, 21:00)
---------------------------------------------
Еще вопрос пока не забыл, уж простите что нарушил сон форума))) частота 10335 автоматом становится ток 115, но когда опускаю до 10290 ну там шага на два три влево что бы ток держался 115 , то прибор чуть как бы тише и дальность прибавляет до 5 см. это мне кажется или такое может быть?
Сообщение отредактировал Блукач - Вторник, 04.08.2020, 20:54 |
| |
| |
| mongol791 | Дата: Вторник, 04.08.2020, 23:05 | Сообщение # 5499 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата Блукач ( ) но когда опускаю до 10290 ну там шага на два три влево что бы ток держался 115 , то прибор чуть как бы тише и дальность прибавляет до 5 см. это мне кажется или такое может быть?
Та вроди бы и автор советует смещатся немного в право-лево, чтоб не на пике . Мне люди тоже писали о таком эфекте)) значит может быть наверное.... тише то точноДобавлено (04.08.2020, 23:07)
---------------------------------------------
Цитата не понимаю как, если датчик резонансный то кондера внутри него.
Кандеры в блоке! Датчик не резонансный...
|
| |
| |
| Andrew | Дата: Среда, 05.08.2020, 09:07 | Сообщение # 5500 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата Блукач ( ) е добавить ли переменник регулирующий это КУ
Цитата Блукач ( ) то прибор чуть как бы тише и дальность прибавляет до 5 см. это мне кажется или такое может быть?
А вообще вам нужно найти конденсатор 0.15 мФ и заменить его на 2 больших желтых ,этим вы поднимете частоту.
|
| |
| |
| 24D590L | Дата: Среда, 05.08.2020, 14:10 | Сообщение # 5501 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата Andrew ( ) Поднимите частоту до 13-15 Кгц
Сообщение отредактировал 24D590L - Среда, 05.08.2020, 14:11 |
| |
| |
| --Zenit-- | Дата: Четверг, 06.08.2020, 08:39 | Сообщение # 5502 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 24D590L ( ) У меня с ростом частоты падает чувствительность по воздуху и прибор становится более шумным. Эта зависимость только у меня или так должно быть? При токе 70 мА я и 30см на 5 коп не получу по воздуху. (Прибор находится в стадии наладки. ПлатаV7-05 приемник сделан по схеме Крот ПРО. Проверял на прошивке K2-FAST-S4).
Сообщение отредактировал --Zenit-- - Четверг, 06.08.2020, 08:43 |
| |
| |
| 24D590L | Дата: Четверг, 06.08.2020, 10:01 | Сообщение # 5503 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата --Zenit-- ( ) Главное не ток,а напряженность магнитного поля. При 60 витках 70 мА,а что бы получить такую же напряженность пр 40 витках надо уже 105 мА. |
| |
| |
| --Zenit-- | Дата: Четверг, 06.08.2020, 12:42 | Сообщение # 5504 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 24D590L ( ) Спасибо. У меня 45 витков. А что можете подсказать по поводу зависимости от роста частоты падает чувствительность по воздуху и прибор становится более шумным.
Сообщение отредактировал --Zenit-- - Четверг, 06.08.2020, 12:44 |
| |
| |
| 24D590L | Дата: Четверг, 06.08.2020, 15:36 | Сообщение # 5505 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Я делаю Крота для себя. Поиском не занимался. Просто мне интересно, что из этого получится. Переделал входной фильтр для использования 3х частот. Частоты будут 8, 12, 17 кГц. Неравномерность усиления в диапазоне менее 1дБ. Необходимо еще свести петлей баланс катушки на этих частотах. Сводил катушку при заливке с помощью генератора и селективного измерителя уровня. Точность сведения в диапазоне 3-25 кГц составила -85дБ (около 30мкВ нагрузка 4кОм). При подключении к Кроту все разбежалось. Необходимо подстраивать все это сразу на всех частотах одновременно. Может, кто то поделится хитростью как это сделать. Заканчивается время демо версии. Жду ответа от Андрея.
Сообщение отредактировал 24D590L - Четверг, 06.08.2020, 15:38 |
| |
| |
|
|
