Варианты конструкций КРОТа-2
|
|
| 6441bm3 | Дата: Вторник, 02.01.2018, 21:22 | Сообщение # 586 |
|
Подполковник
Группа: Пользователи
Сообщений: 133
Статус: Offline
| Цитата Andrew (  ) А штанга тоже печать? Прочность не хромает? |
| |
| |
| delamorto | Дата: Вторник, 02.01.2018, 21:32 | Сообщение # 587 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Цитата Andrew ( ) А штанга тоже печать? Прочность не хромает?

Сообщение отредактировал delamorto - Вторник, 02.01.2018, 21:36 |
| |
| |
| de-si-gn | Дата: Вторник, 02.01.2018, 21:39 | Сообщение # 588 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Вот отличная штанга https://ru.aliexpress.com/item.....eX3BQ9
Год назад купил такую, теперь руки дошли - сейчас рисую для нее ручку, корпус, подлокотник...
|
| |
| |
| delamorto | Дата: Вторник, 02.01.2018, 21:42 | Сообщение # 589 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| de-si-gn, для себя можно конечно углерод

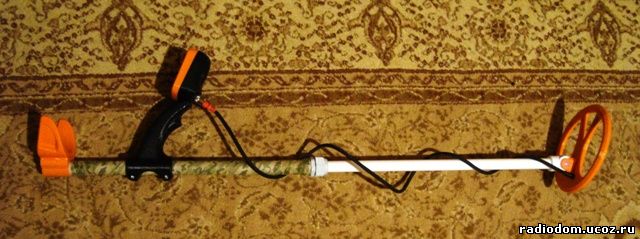

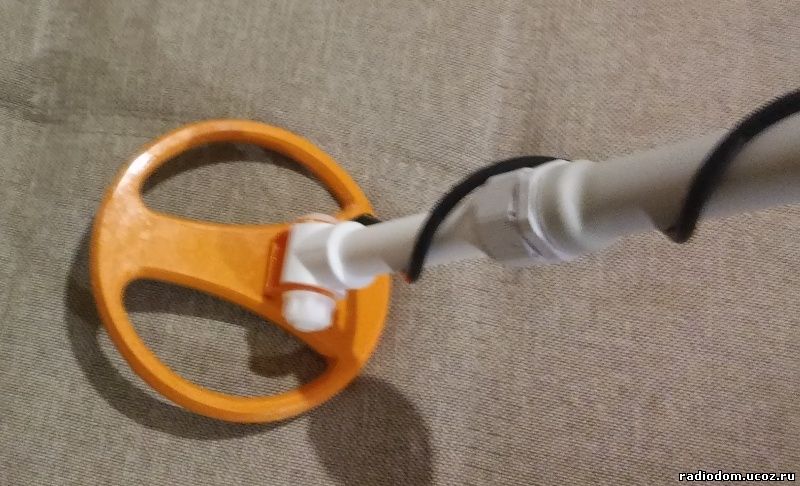

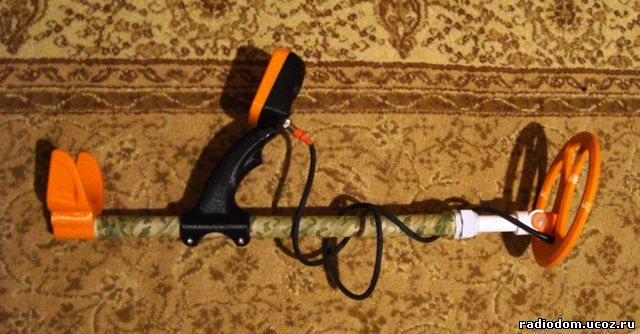

Я пробовал трубку алюминевую под ручку, мне не понравилось крепить на ней гермоввод PG21, а из алюминя зажим мне негде выточить, да и разницу не увидел особо по прочности с пластиком. Вот и собираю самый бюджетный вариант, по цене штанга с гермовводом выходит чуть больше 100 рублей.
Сообщение отредактировал delamorto - Вторник, 02.01.2018, 22:13 |
| |
| |
| Andrew | Дата: Вторник, 02.01.2018, 22:14 | Сообщение # 590 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Сделать складной и портативный МД моя мечта...Цитата de-si-gn ( ) Год назад купил такую,
А не думали попробовать сделать штангу как у Деуса? Там прямоугольный профиль и 2 этажа, круглый будет проворачиваться...
http://blog.md.od.ua/wp-cont....d-1.jpg
|
| |
| |
| de-si-gn | Дата: Вторник, 02.01.2018, 22:39 | Сообщение # 591 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Andrew, как у Деуса мне не нравится - больше места занимает. С прямой штангой намного компактнее, карбоновый мм на 150 короче. Еще блок съемный сделаю...
Или совсем без блока, на Андроиде.
Сообщение отредактировал de-si-gn - Вторник, 02.01.2018, 22:52 |
| |
| |
| Andrew | Дата: Вторник, 02.01.2018, 23:22 | Сообщение # 592 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| А круглая штанга не проворачивается ?
|
| |
| |
| de-si-gn | Дата: Вторник, 02.01.2018, 23:29 | Сообщение # 593 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Нет, в карбоновом (и алюминиевом) моноподе внутри сделаны направляющие выступы.
Сообщение отредактировал de-si-gn - Вторник, 02.01.2018, 23:30 |
| |
| |
| SCIENTIST | Дата: Среда, 03.01.2018, 15:30 | Сообщение # 594 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Всех с праздниками
Решил поделиться идеей, да и вдруг уважаемое сообщество чего-нибудь подскажет))

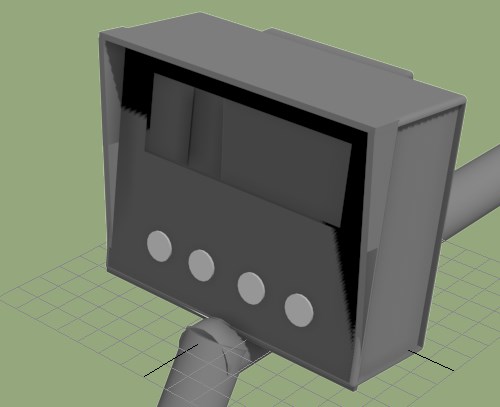

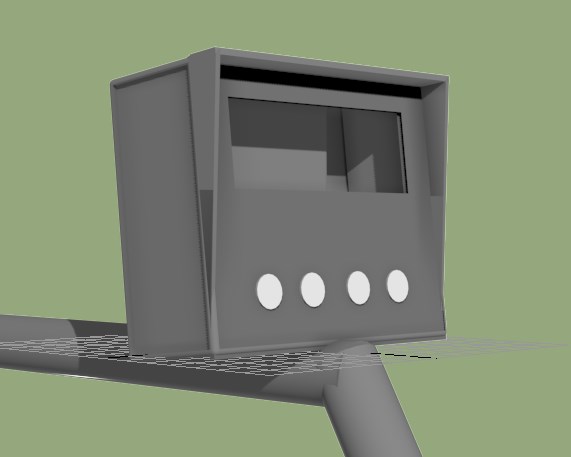

Корпус блока Крота. Материалы: корпус Z-5, Z-23 и некоторое количество листового пластика для декоративного "козырька".

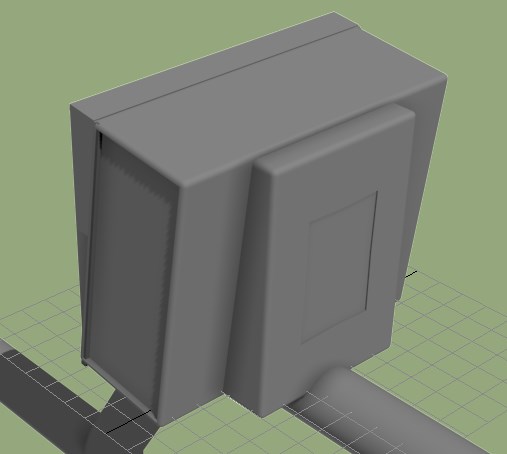

Идея: углубить в корпус блока отсек для аккумулятора путем фрезеровки отверстия в корпусе и вклейки аккумуляторного отсека.
На красоту изделий de-si-gn'a конечно не претендую, но хотелось бы услышать чье-то мнение либо конструктивные подсказки
|
| |
| |
| янукович | Дата: Среда, 03.01.2018, 16:31 | Сообщение # 595 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Тогда и я подкину одну из своих грандиозных идей.  ...Типа Деус для бедных, без Блу-туза, с проводами от катухи к блоку, но чуть другой вариант. Предлагаю поступить как Джек Патрошитель, (и Андрей прости), разрезать, переделать печатную плату на 2, или 3 части.  Приемник, передатчик, и делитель напряжения поставить в датчике. Для этого дела нужно разместить 2 корпуса ОУ с обвесом, на узкой полоске текстолита, что-бы можно было всунуть ее в одно из ребер жесткости датчика. Процессор поставить в основной блок, а блок питания, и звук с динамиком, в подлокотник. Думаю этот вариант заинтересует изобретателей корпусов, штанг, тех, у кого есть 3Д принтер. Если все грамотно спроектировать, то получится такой "модерновый" Крот, легенький, малогабаритный, малошумящий (так-как к процу уже будет идти сигнал после ОУ), в общем песня!
|
| |
| |
| TCB | Дата: Среда, 03.01.2018, 16:52 | Сообщение # 596 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2358
Статус: Offline
| Цитата SCIENTIST ( ) но хотелось бы услышать чье-то мнение либо конструктивные подсказки
Возник вопрос: почему за основу корпус Z-5? Он по размерам почти как Z-80, но при этом у последнего не надо переделывать крепежные элементы.
Козырек практического значения иметь не будет, только внешний вид.
Если делать отсек для батарей, то желательно чтобы он имел крышку для легкой смены ак-ров (Ну это мое личное убеждение...)
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| TCB | Дата: Среда, 03.01.2018, 17:24 | Сообщение # 597 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2358
Статус: Offline
| Цитата янукович ( ) Приемник, передатчик, и делитель напряжения поставить в датчике. Для этого дела нужно разместить 2 корпуса ОУ с обвесом, на узкой полоске текстолита, что-бы можно было всунуть ее в одно из ребер жесткости датчика. Процессор поставить в основной блок, а блок питания, и звук с динамиком, в подлокотник. ... Если все грамотно спроектировать, то получится такой "модерновый" Крот, легенький, малогабаритный, малошумящий (так-как к процу уже будет идти сигнал после ОУ)
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| янукович | Дата: Среда, 03.01.2018, 18:39 | Сообщение # 598 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline

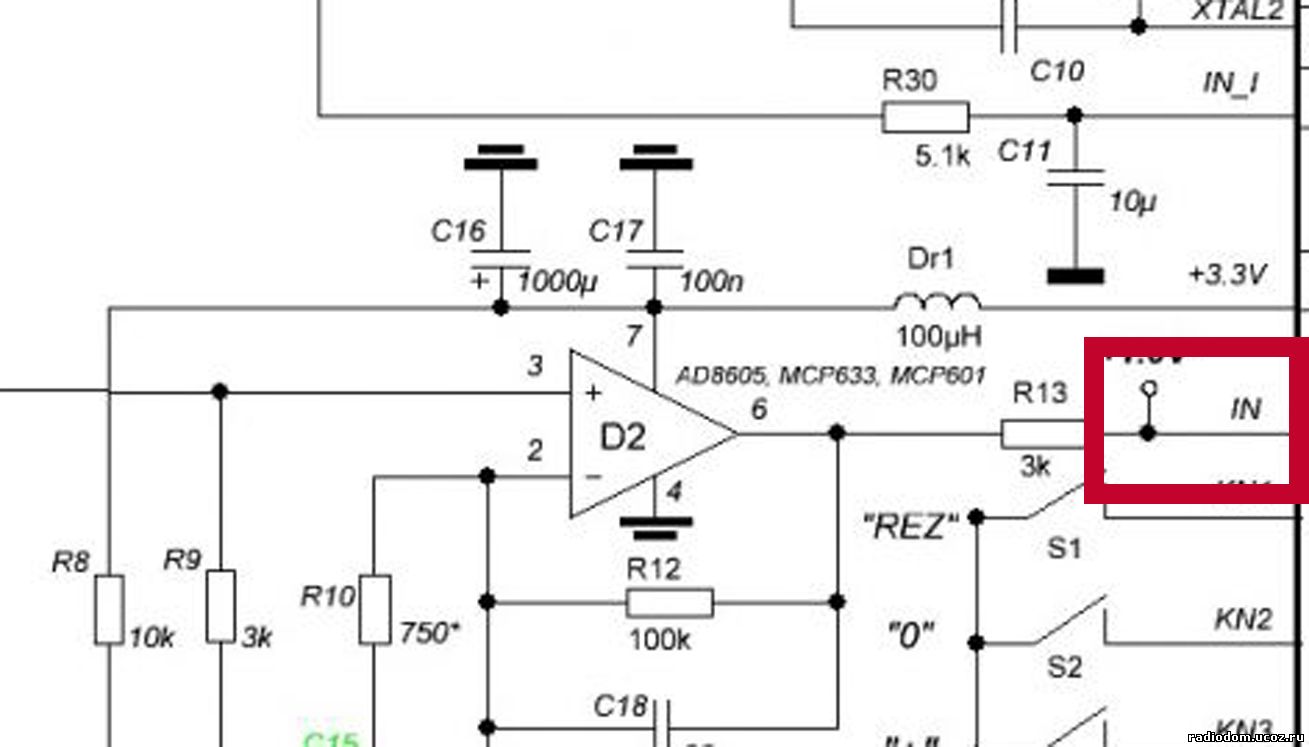

| TCB,  а я думал, от сюда, можно тянуть метр кабеля... Только конденсатором небольшим зашунтировать, и на "выходе", и на "входе".
|
| |
| |
| TCB | Дата: Среда, 03.01.2018, 19:05 | Сообщение # 599 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2358
Статус: Offline
| Цитата янукович ( ) а я думал, от сюда, можно тянуть метр кабеля...
Правда надо не забывать что там еще две цепи имеется "U/2" и "DAC1" - получается уже конкретный кабель.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Среда, 03.01.2018, 19:09 |
| |
| |
| янукович | Дата: Среда, 03.01.2018, 19:09 | Сообщение # 600 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| TCB, спасибо!
|
| |
| |
