Варианты конструкций КРОТа-2
|
|
| nonametdy | Дата: Среда, 03.01.2018, 19:11 | Сообщение # 601 |
 Подполковник
Группа: Пользователи
Сообщений: 105
Статус: Offline

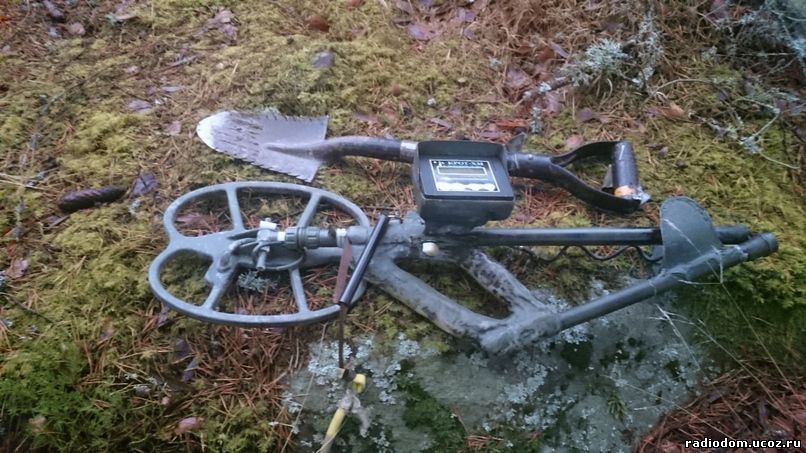

| Прототип для Z80, вдохновленный янукович
|
| |
| |
| янукович | Дата: Среда, 03.01.2018, 19:35 | Сообщение # 602 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| nonametdy,
Цитата TCB (  ) Надо будет применять какие то специальные схемные решения для нейтрализации помех  И вот усиленный, отфильтрованный сигнал, приходит на проц... Может и прокатит. Федя должен расставить точки над Й.
|
| |
| |
| de-si-gn | Дата: Среда, 03.01.2018, 20:52 | Сообщение # 603 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата янукович ( ) И вот усиленный, отфильтрованный сигнал, приходит на проц... Может и прокатит
Такой эксперимент уже с делали с Квазаром http://md4u.ru/viewtopic.php?f=95&t=10586
|
| |
| |
| SCIENTIST | Дата: Среда, 03.01.2018, 22:00 | Сообщение # 604 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Цитата TCB ( ) Возник вопрос: почему за основу корпус Z-5? Он по размерам почти как Z-80, но при этом у последнего не надо переделывать крепежные элементы.
Цитата TCB ( ) Если делать отсек для батарей, то желательно чтобы он имел крышку для легкой смены ак-ров (Ну это мое личное убеждение...)
Крышка для смены аккумуляторов есть - крышка корпуса Z-23 полностью доступна снаружи, и смена аккумуляторов не составляет проблем. Именно по этой причине и придумана склейка двух корпусов.
Плюс Крот, собранный в Z-80 -это уже традиция, и хочется обновить внешний вид прибора.
С ув., Артем.
|
| |
| |
| SCIENTIST | Дата: Среда, 03.01.2018, 22:07 | Сообщение # 605 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline

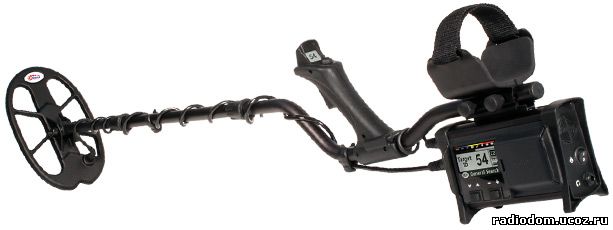

| Ув. Янукович, была несколько другая идея - перенести блок с дисплеем под подлокотник, панель с кнопками и дисплеем закрывать крышкой. Дальше - организовать передачу VDI (лично я на дисплее при поиске смотрю только на него) по любому из протоколов связи, и выводить его большой понятной цифрой на мелкий дисплей (а-ля Нокиа 5110 или любой другой индикатор), который расположен на ручке прибора. Также рядом с этим дисплеем расположить кнопку пин-поинтера. И усе, у нас получается Nokta Fors
Мучил недавно дисплей 1602 в попытках считать с него информацию, которую передает на него Крот. Но идею забросил, ибо надежность прибора будет вызывать вопросы.
С ув., Артем.
|
| |
| |
| Andrew | Дата: Среда, 03.01.2018, 22:18 | Сообщение # 606 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Цитата de-si-gn ( ) Такой эксперимент уже с делали с Квазаром |
| |
| |
| TCB | Дата: Среда, 03.01.2018, 22:57 | Сообщение # 607 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2358
Статус: Offline
| Цитата Andrew ( ) Приемные усилители в катушке стоят во многих приборах
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| nonametdy | Дата: Среда, 03.01.2018, 23:28 | Сообщение # 608 |
|
Подполковник
Группа: Пользователи
Сообщений: 105
Статус: Offline
| Kpot-Rating G1910T
Single spiral upcut 1/8"(3.17mm flat end mill HSS
8000rpm
feedrate 750 mm/min
plunge 350mm/min
Сообщение отредактировал nonametdy - Среда, 03.01.2018, 23:54 |
| |
| |
| Sleepwalker | Дата: Четверг, 04.01.2018, 00:08 | Сообщение # 609 |
 Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата nonametdy ( ) Kpot-Rating G1910TSingle spiral upcut 1/8"(3.17mm flat end mill HSS
8000rpm
feedrate 750 mm/min
plunge 350mm/min |
| |
| |
| Andrew | Дата: Четверг, 04.01.2018, 09:43 | Сообщение # 610 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| nonametdy,
|
| |
| |
| fedya_valki | Дата: Четверг, 04.01.2018, 15:28 | Сообщение # 611 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата янукович ( ) Федя должен расставить точки над Й
А Вы наоборот предлагаете Крота разбить на несколько плат, соединённых лишними проводами. Моё ИМХО - только одна плата с классическим кабелем к датчику. Или максимум две платы и беспроводная связь как в Деусе. Используя искусственный интеллект и синтезатор речи - можно было бы внешний блок перенести сразу в наушники, типа как Деус в лайт версии, и отказаться от дисплея, пусть контроллер диктует голосом число ВДИ под датчиком и рейтинг цели. Или анализируя годограмму - сразу говорит что под датчиком.
А вообще-то всё это чепуха.... Надо искать другие пути развития МД. Индуктивный баланс себя уже практически исчерпал, нужно изобретать что-то наподобие георадара, пусть только бьёт в землю не на 25м, а на 2,5, но чтобы разрешение позволило увидеть чётко на экране ту же монетку, крестик, наконечник или консервную банку на такой глубине. Георадары бьют глубоко, но разрешения нужного кладоискателям пока не дают, к сожалению. И довольно громоздки
|
| |
| |
| nonametdy | Дата: Четверг, 04.01.2018, 17:16 | Сообщение # 612 |
|
Подполковник
Группа: Пользователи
Сообщений: 105
Статус: Offline

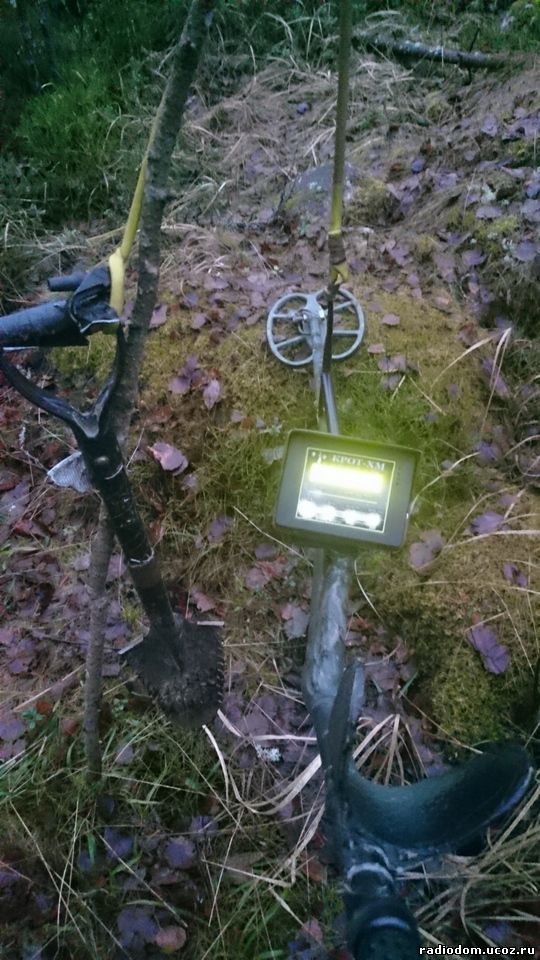

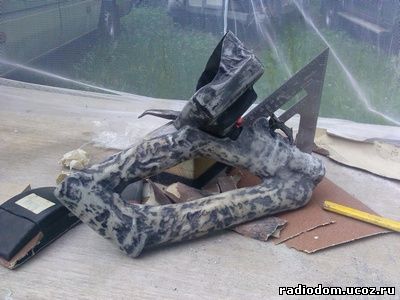

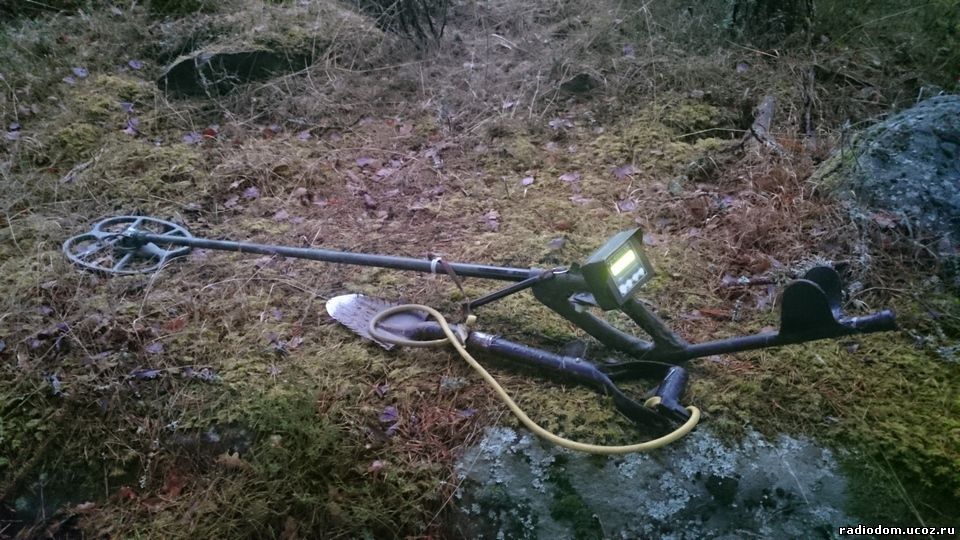

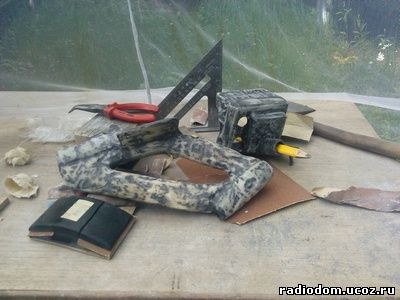

| Прототип,-картинки 1 2 и 3.

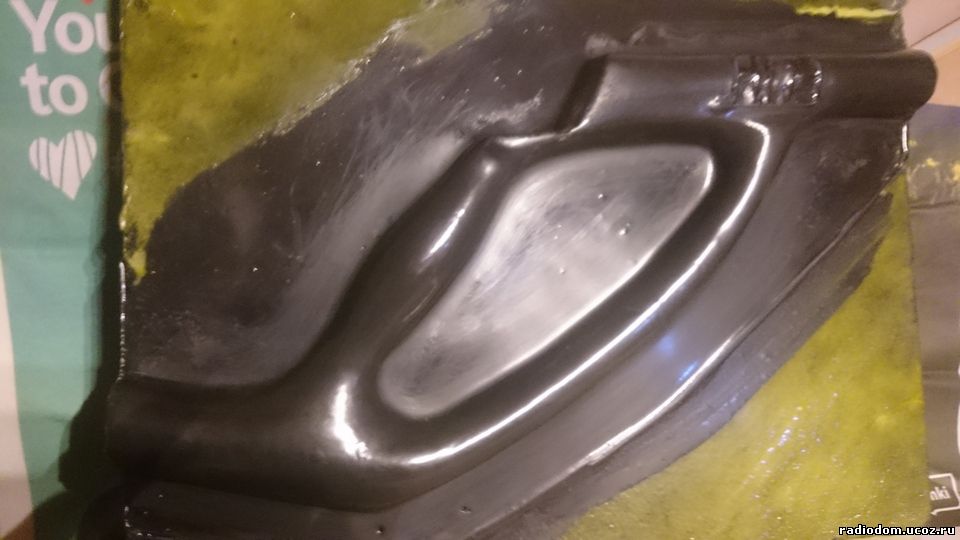

Рисунок 4, прототип к следующему уровню, делая штепсельную вилку к прессформе.
Next Level making Plug->Mould
Thank You TCB for advise, how to insert photo !!
Сообщение отредактировал nonametdy - Четверг, 04.01.2018, 23:19 |
| |
| |
| TCB | Дата: Вторник, 06.02.2018, 21:45 | Сообщение # 613 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2358
Статус: Offline
| Цитата fedya_valki
когда мы уже их увидим? Или будут засекречены?
Ни какого секрета. Кому интересно пишет мне в личку какая плата его интересует и я высылаю на электронку.
По крайней мере я вижу кому это нужно...
Платы выглядят так:

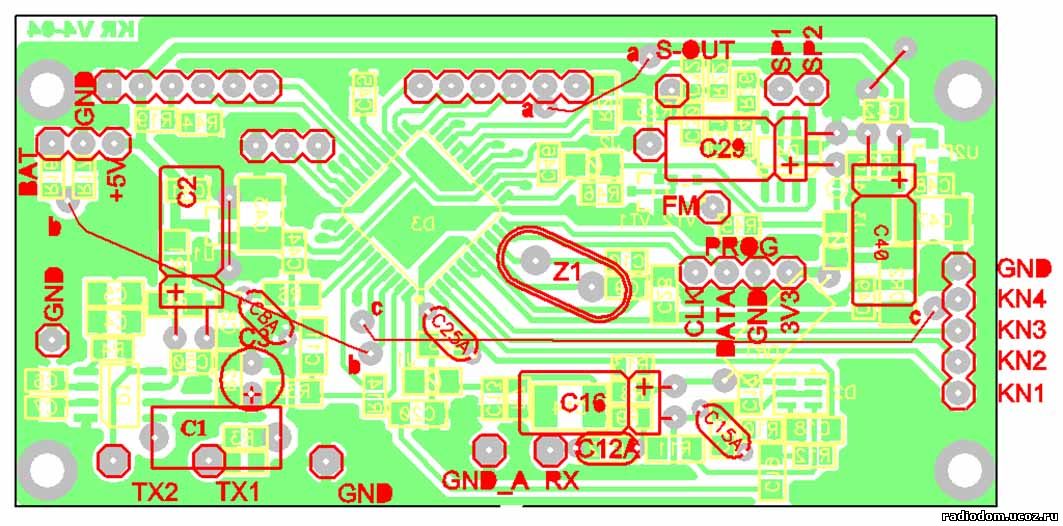

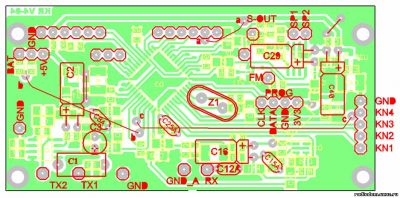

В размер дисплея KR_V4-04

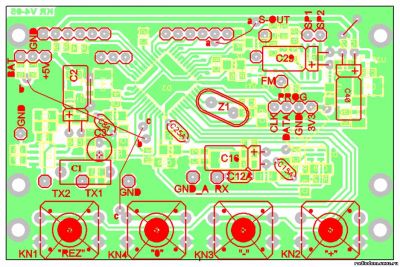

В размер дисплея с кнопками KR_V4-05

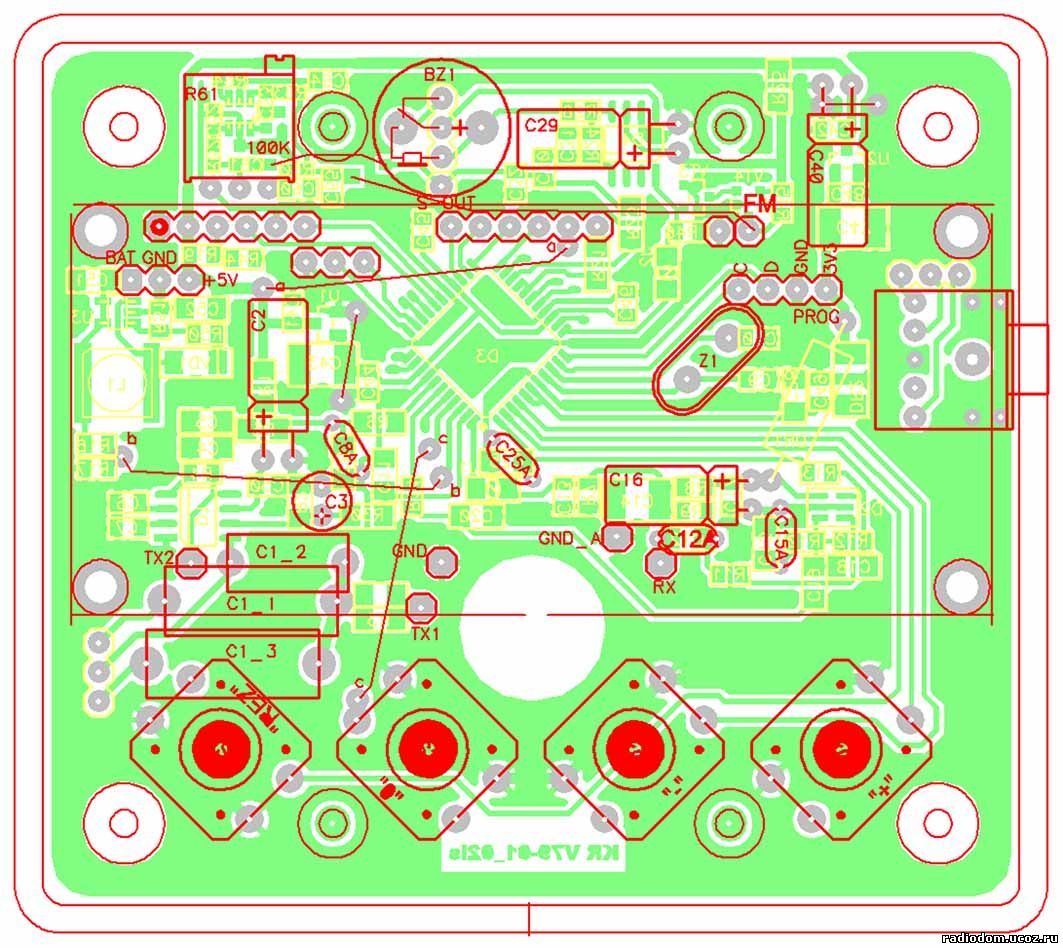

Для корпуса Z79 (еще в работе) KR_Z79-01
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Вторник, 06.02.2018, 22:03 |
| |
| |
| TCB | Дата: Вторник, 06.02.2018, 22:01 | Сообщение # 614 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2358
Статус: Offline
| Цитата Andrew
Чем новый вариант под 79 лучше старого?
В этом варианте попытался учесть последние веяния...

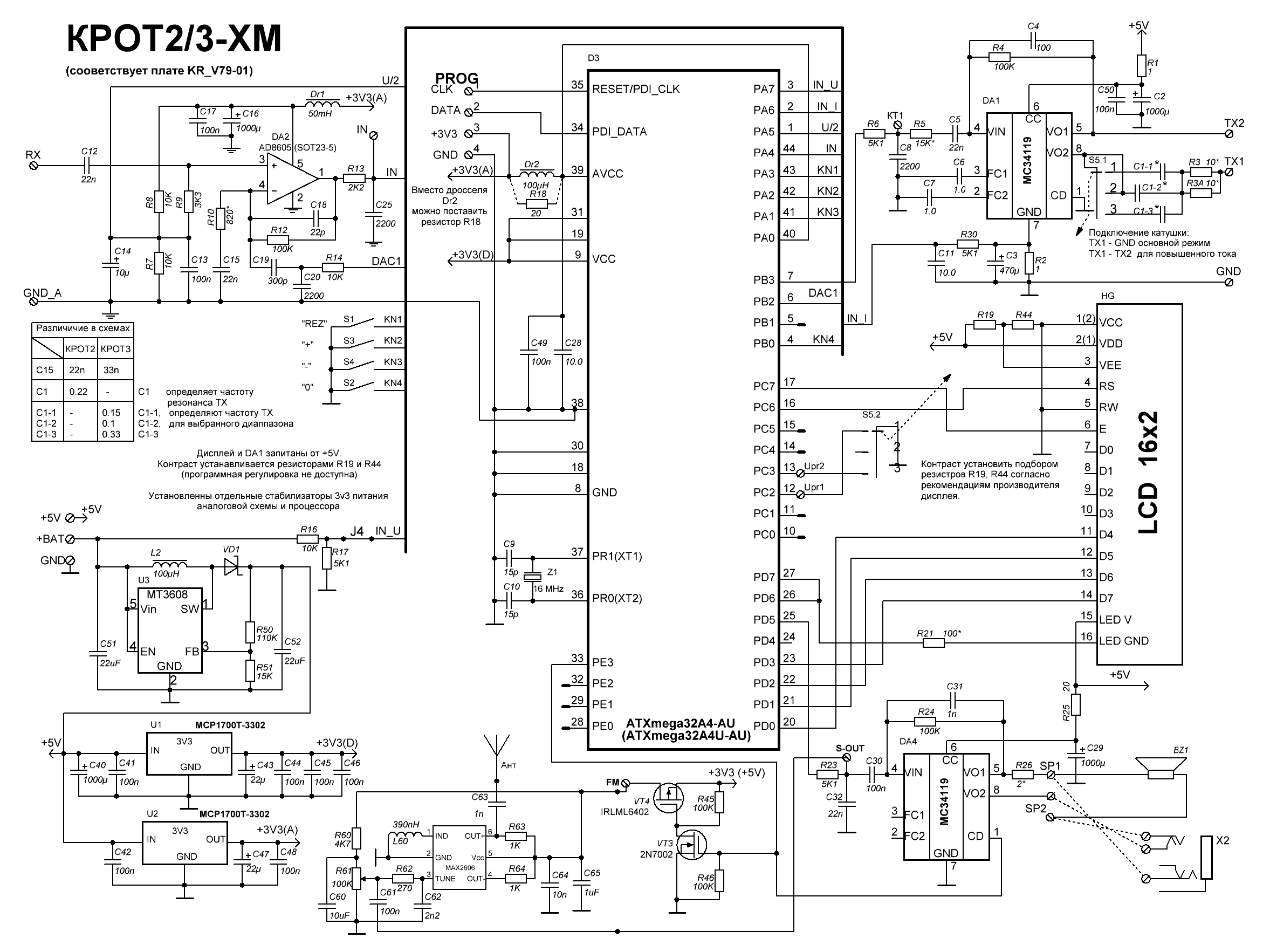

Схема сейчас такая:
Но есть еще вопросы с 3хчастотностью - как это будет выглядеть в дальнейшем. И пока не решил как лучше подключать внешние ак-ры (или источник питания).
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Вторник, 06.02.2018, 22:04 |
| |
| |
| 4ff5fd2 | Дата: Вторник, 06.02.2018, 22:55 | Сообщение # 615 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Статус: Offline
| Цитата TCB ( ) Чем новый вариант под 79 лучше старого?
но теперь обязаловка установки инвертора на +5v (питание VEE LCD ).
и на усилитель Тх теперь 5в дают.
В любом случае спасибо. Не забудьте сообщить по завершению
Сообщение отредактировал 4ff5fd2 - Вторник, 06.02.2018, 23:04 |
| |
| |
