apeksДата: Пятница, 14.02.2020, 22:14 | Сообщение # 1036
Лейтенант
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 0
Статус: Offline
TCB, версия одна просто в уменьшение габарита, от предыдущей и вашего прототипа практически схемно не отличается, удален узел FM трансмитера и узел ключа блютуз изменен узел питания для лития без повышая

на плате отметку сделаю, то что выложил пробник мне пока проверить не вариант и возможны как косяки так и необходимость еще некоторой коррекции, руки пока не доходят в диптрейс перекинуть чтоб в 3D отсматривать

--Zenit--Дата: Пятница, 14.02.2020, 22:22 | Сообщение # 1037
Генерал-полковник
Группа: Пользователи
Сообщений: 958
Награды: 17
Репутация: 31
Статус: Offline
Цитата apeks ()
"ужал" еще на 5мм, теперь плата 80мм на 50мм, еще не проверял детали едут
Места пустого еще вагон.Можно еще ужать)

apeksДата: Пятница, 14.02.2020, 22:31 | Сообщение # 1038
Лейтенант
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 0
Статус: Offline
--Zenit--, согласен еще 5-7мм есть но кнопки станут впритирку подложки дисплея  и с крепежом тогда могут проблемы быть
пока остановлюсь, как соберу подумаю стоит ли еще уменьшать, все равно в размер Смарта не вогнать изза дисплея

Добавлено (02.04.2020, 00:47)
---------------------------------------------
катастрофа, два новых контролера с одной ленты коротыш AVCC-DGND и спор не открыть 15дней прошло с момента получения, завтра на почту за дисплеями от 25февраля купленые с платной доставкой
короче жесть со всех сторон либо мы все проснулись не в своей реальности


6441bm3Дата: Четверг, 02.04.2020, 16:41 | Сообщение # 1039
Подполковник
Группа: Пользователи
Сообщений: 122
Награды: 0
Репутация: 0
Статус: Offline
Цитата apeks ()
коротыш AVCC-DGND и
А я думал только у меня (((((

apeksДата: Четверг, 02.04.2020, 19:05 | Сообщение # 1040
Лейтенант
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 0
Статус: Offline
6441bm3, видать у одного продавца и из одной партии купили

4ff5fd2Дата: Пятница, 08.05.2020, 23:12 | Сообщение # 1041
Генерал-майор
Группа: Пользователи
Сообщений: 370
Награды: 13
Репутация: 23
Статус: Offline
При поиске Крот2/3 в начале и конце звукового сигнала о цели наблюдаются щелчки , которые мне не нравятся .
Причиной их появления является частичная перезарядка С30=100нФ через резистор 24=100ком при поступлении пачки импульсов из контроллера. Длительность
переходного процесса около 10 миллисекунд ( по осциллографу ) с номиналами обвязки D4 по авторской схеме   http://www.radiodom.org/_si/0/45639151.jpg .
Для исключения этой помехи менял С30 . При емкости 10нФ помеха почти не заметна, при 22нФ уже ощущается . Последовательно с С30 у меня установлен дополнительно резистор 6,8ком для уменьшения усиления УНЧ.
При таком изменении  емкости С30 немного меняется тембр звучания по железу ,
но общая комфортность работы с Кротом2/3 для меня значительно
улучшилась.
Оставил пока С30= 10нФ , время покажет   smile

fedya_valkiДата: Суббота, 09.05.2020, 00:03 | Сообщение # 1042
Генералиссимус
Группа: Пользователи
Сообщений: 2010
Награды: 5
Репутация: 17
Статус: Offline
Цитата 4ff5fd2 ()
При поиске Крот2/3 в начале и конце звукового сигнала о цели наблюдаются щелчки , которые мне не нравятся .
Такого не замечал, но заметил что Крот-2 иногда, апериодически издаёт что-то похожее на вздох, типа - Окхх-х-х. В наушниках очень чётко слышно.
Причём заметил давно, ещё на прошивках S6 и S7, а теперь и на МультиМД+ то же самое. Что-то со стеком в микроконтроллере?

4ff5fd2Дата: Суббота, 09.05.2020, 00:40 | Сообщение # 1043
Генерал-майор
Группа: Пользователи
Сообщений: 370
Награды: 13
Репутация: 23
Статус: Offline
Цитата fedya_valki ()
Такого не замечал,
на динамик - особо не мешает ; но в наушниках ( вакуумные )- напрягает  smile
Прошивка RATING10 на 10 тонах .

fedya_valkiДата: Суббота, 09.05.2020, 03:07 | Сообщение # 1044
Генералиссимус
Группа: Пользователи
Сообщений: 2010
Награды: 5
Репутация: 17
Статус: Offline
Цитата 4ff5fd2 ()
но в наушниках ( вакуумные )- напрягает
   У Вас тоже Крот "вздыхает" иногда?

mongol791Дата: Суббота, 09.05.2020, 11:57 | Сообщение # 1045
Генерал-лейтенант
Группа: Пользователи
Сообщений: 760
Награды: 10
Репутация: 14
Статус: Offline
Цитата fedya_valki ()
У Вас тоже Крот "вздыхает" иногда?
Устает просто...  давайте ему хоть иногда передохнуть 10 минут )))

AndrewДата: Суббота, 09.05.2020, 12:34 | Сообщение # 1046
Генералиссимус
Группа: Администраторы
Сообщений: 6450
Награды: 8
Репутация: 75
Статус: Offline
Цитата fedya_valki ()
издаёт что-то похожее на вздох,
Возите Крота на выбитые места , вот он и вздыхает..)

melanДата: Пятница, 22.05.2020, 15:26 | Сообщение # 1047
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
Доброго дня.
Попросил товарищ настроить прибор, но почемуто не могу зайти в настройки датчика. Прошивка 48-GAIN-U
дайте пожалуйста описание работы с меню прошивки.

4ff5fd2Дата: Пятница, 22.05.2020, 16:15 | Сообщение # 1048
Генерал-майор
Группа: Пользователи
Сообщений: 370
Награды: 13
Репутация: 23
Статус: Offline
melan
все что нашел  smile
Прикрепления: K2-48_GAIN-S_op.rar(34.2 Kb)

melanДата: Пятница, 22.05.2020, 23:21 | Сообщение # 1049
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
Цитата 4ff5fd2 ()
все что нашел
  ок! благодарю, то что надо. Настроил.

4ff5fd2Дата: Среда, 27.05.2020, 17:30 | Сообщение # 1050
Генерал-майор
Группа: Пользователи
Сообщений: 370
Награды: 13
Репутация: 23
Статус: Offline
Andrew,

продолжение  http://www.radiodom.org/forum/7-40-34556-16-1588972324

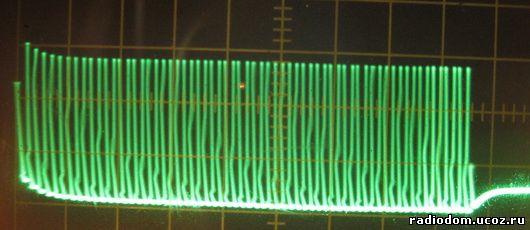

Форма сигнала о цели на выходе унч по оригинальной схеме


После подключения между контроллером и унч пары диодов по схеме  http://www.radiodom.org/forum/7-40-28336-16-1546172481
(описание ) http://www.radiodom.org/forum/7-40-28332-16-1546115552
без дополнительного резистора 3,3ком после диодов


Заметно увеличивается время переходного процесса и слышны щелчки в начале и конце сигнала.

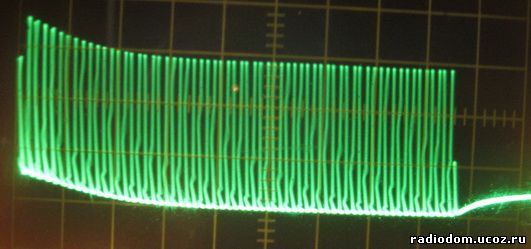

Сигнал после замены С30=100нф на 10нф


Видно что помеха уменьшается.

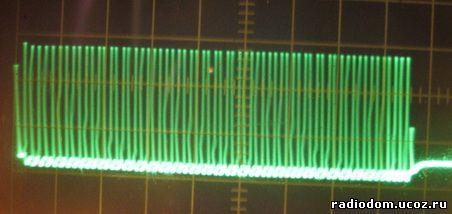

При подключении дополнительного резистора 1ком после диодов они перестают влиять на форму сигнала унч.
Резюме
Применяя пару диодов для устранения помех не нужно забывать о резисторе 1ком после диодов  smile
Прикрепления: 6620268.jpg(24.4 Kb) · 8387188.jpg(24.8 Kb) · 4096124.jpg(18.3 Kb)
