Варианты конструкций КРОТа-2
AndrewДата: Суббота, 08.02.2020, 19:20 | Сообщение # 1021
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Награды: 17
Репутация: 86
Статус: Offline
На частотах около 15 кГц ВДИ Катиного пятака примерно 86  феррита 90 , разница всего 4 градуса и поэтому проекция вектора  маленькая.. Для Катиного пятака нужно или частоту уменьшат, или прибор брать с фазовой вырезкой..

mongol791Дата: Понедельник, 10.02.2020, 17:37 | Сообщение # 1022
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата fedya_valki ()
Надо пробовать все возможные варианты
Прицепил короче ADA4841-1 на Крот мульти+ Как и ожидалось ни чего хорошего с этого не получилось biggrin  ну пока по крайней мере... Не знаю что и как но настроил прибор по фериту и тд. Медную монету озвучивает, ВДИ 81+- ,но при этом пятака не видит??!! когда убераеш чуствительность фаза уходит тоже, на чуйке 5 ВДИ медяхи 54+-..... по растоянию(чуйка) тоже фигня. Прицепил как было без переделок в схеме. Наверное отправлю микруху Андрею, у него может что и получится, у меня нету опыта и терпения для таких вещей... не получилось сразу едем дальше ))))

fedya_valkiДата: Понедельник, 10.02.2020, 19:49 | Сообщение # 1023
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Награды: 7
Репутация: 18
Статус: Offline
Цитата mongol791 ()
Медную монету озвучивает, ВДИ 81+- ,но при этом пятака не видит??!! когда убераеш чуствительность фаза уходит тоже, на чуйке 5 ВДИ медяхи 54+-...
Странно surprised А почему же так? Проверил только что на своём Кроте с AD8605, плата V7-04, прошивка МультиМД+, режим Деус+, показания ВДИ одинаковые что при 8F1, что при 5F1 на пятак Е2, 83-84. По-идее входной операционник никак не должен влиять на число ВДИ при программной регулировке усиление. Может возбуд какой-нибудь идёт? Осциллографом не смотрели?

4ff5fd2Дата: Понедельник, 10.02.2020, 20:34 | Сообщение # 1024
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Награды: 18
Репутация: 28
Статус: Offline
mongol791
какое напряжение разбаланса в милливольтах при отключенном датчике ?
при GAIN=1

mongol791Дата: Понедельник, 10.02.2020, 23:27 | Сообщение # 1025
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Я уже выпаял микрух, поставил назад 8605 не могу понять почему но прибор был робочий после того как все поставил на место стал не робочий biggrin не могу настроить и нету адекватной реакции на металы.... мож что полетело?? Короче не понравилась мне эта идея... а теперь еще разбиратся в чем дело и что с прибором не так. Остилографом не пооверял ничего, без катухи тоже не смотрел. Если Андрей не захочет разбиратся с этим то мож еще попробую.попоже когда то. Завтра попробую Смарта запороть АДА 4841-2 поставлю biggrin

fedya_valkiДата: Понедельник, 10.02.2020, 23:40 | Сообщение # 1026
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Награды: 7
Репутация: 18
Статус: Offline
Цитата mongol791 ()
Завтра попробую Смарта запороть АДА 4841-2 поставлю
Вы перед "запарыванием" Смарта запишите все показания, как самого Смарта, так и осциллом на выходах ОУ, а потом после установки ADA4841-2

Добавлено (11.02.2020, 08:28)
---------------------------------------------

Цитата Andrew ()
или прибор брать с фазовой вырезкой..
Та можно было бы и в Крота в качестве эксперимента и дополнительного режима ввести фазовую вырезку, чтобы не брать другой прибор

AndrewДата: Среда, 12.02.2020, 00:18 | Сообщение # 1027
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Награды: 17
Репутация: 86
Статус: Offline
Цитата fedya_valki ()
чтобы не брать другой прибор
Да и не нужно...Я же осенью нашел Катин пятак! Орал как консервная банка из алюминия..но по ВДИ себя выдал, иначе не копал бы...)

apeksДата: Четверг, 13.02.2020, 23:33 | Сообщение # 1028
Лейтенант
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 0
Статус: Offline

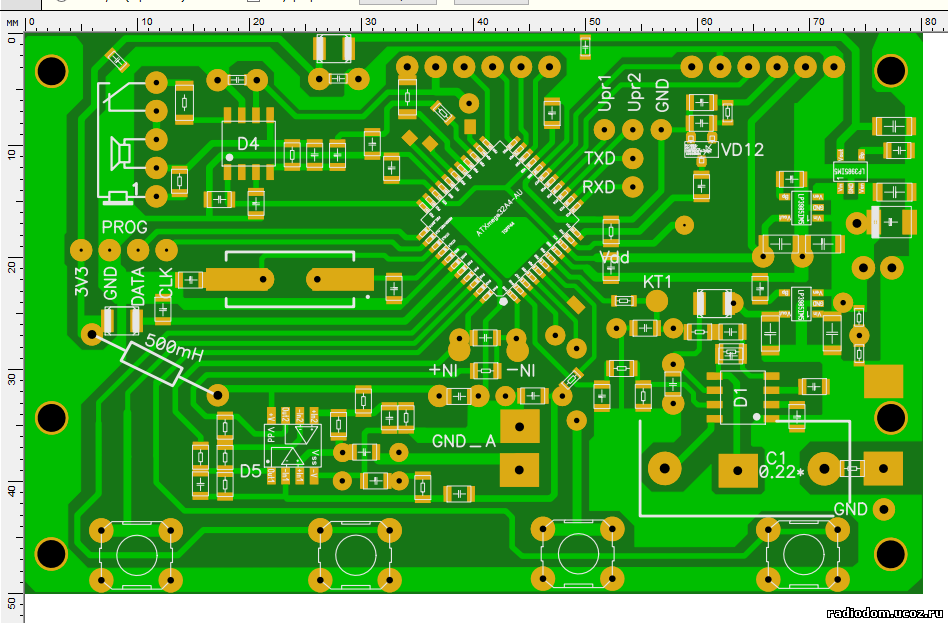

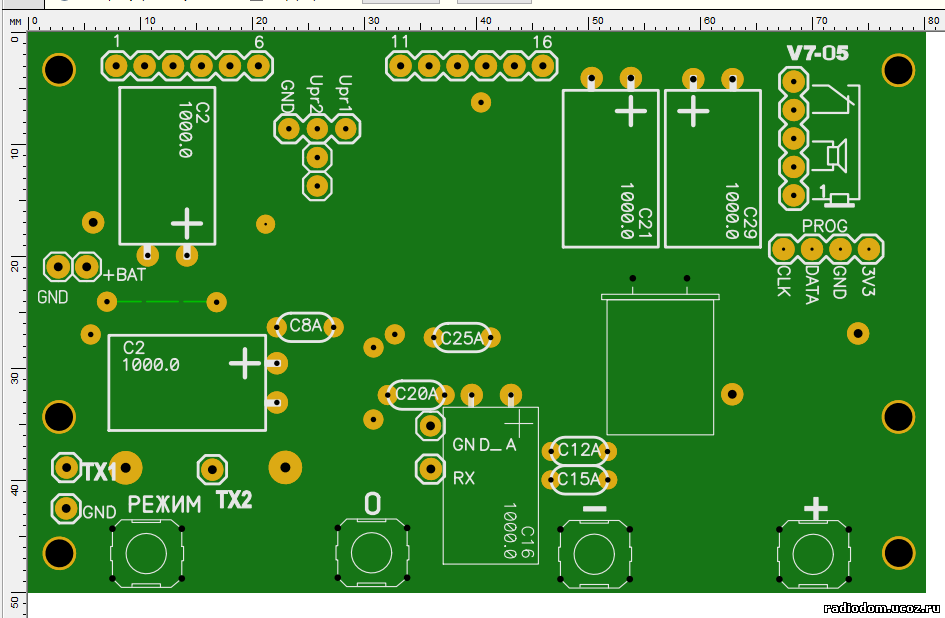

"ужал" еще на 5мм, теперь плата 80мм на 50мм, еще не проверял детали едут
Прикрепления: 0512982.png (126.6 Kb) · 1393004.png (196.9 Kb)

mongol791Дата: Пятница, 14.02.2020, 16:10 | Сообщение # 1029
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
apeks, У меня запчасти есть,могу проверить)))  Интересный вариант,компактный получается..

apeksДата: Пятница, 14.02.2020, 17:54 | Сообщение # 1030
Лейтенант
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 0
Статус: Offline
mongol791, на пробу,если есть косяк отпишитесь, добавил на выбор перемычку  запитки 34119 ТХ либо с лп3985,2985 либо напрямую с лития и разделил земли под стабами и под контролером
лицевую еще не исправлял
Прикрепления: K2-3_V7-5__1.lay6 (321.5 Kb)


Сообщение отредактировал apeks - Пятница, 14.02.2020, 17:56

TCBДата: Пятница, 14.02.2020, 22:00 | Сообщение # 1031
Генералиссимус
Группа: Модераторы
Сообщений: 2367
Награды: 7
Репутация: 54
Статус: Offline
apeks, когда переделываете платы, то изменяйте номер версии платы. Например добавляйте что нибудь к номеру платы взятой за основу или присваивайте какой то другой. Иначе мы здесь с этими платами совсем запутаемся...

Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

apeksДата: Пятница, 14.02.2020, 22:14 | Сообщение # 1032
Лейтенант
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 0
Статус: Offline
TCB, версия одна просто в уменьшение габарита, от предыдущей и вашего прототипа практически схемно не отличается, удален узел FM трансмитера и узел ключа блютуз изменен узел питания для лития без повышая

на плате отметку сделаю, то что выложил пробник мне пока проверить не вариант и возможны как косяки так и необходимость еще некоторой коррекции, руки пока не доходят в диптрейс перекинуть чтоб в 3D отсматривать

--Zenit--Дата: Пятница, 14.02.2020, 22:22 | Сообщение # 1033
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата apeks ()
"ужал" еще на 5мм, теперь плата 80мм на 50мм, еще не проверял детали едут
Места пустого еще вагон.Можно еще ужать)

apeksДата: Пятница, 14.02.2020, 22:31 | Сообщение # 1034
Лейтенант
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 0
Статус: Offline
--Zenit--, согласен еще 5-7мм есть но кнопки станут впритирку подложки дисплея  и с крепежом тогда могут проблемы быть
пока остановлюсь, как соберу подумаю стоит ли еще уменьшать, все равно в размер Смарта не вогнать изза дисплея

Добавлено (02.04.2020, 00:47)
---------------------------------------------
катастрофа, два новых контролера с одной ленты коротыш AVCC-DGND и спор не открыть 15дней прошло с момента получения, завтра на почту за дисплеями от 25февраля купленые с платной доставкой
короче жесть со всех сторон либо мы все проснулись не в своей реальности


6441bm3Дата: Четверг, 02.04.2020, 16:41 | Сообщение # 1035
Подполковник
Группа: Пользователи
Сообщений: 133
Награды: 0
Репутация: 0
Статус: Offline
Цитата apeks ()
коротыш AVCC-DGND и
А я думал только у меня (((((
