Крот с мостовой раскачкой-Крот4
de-si-gnДата: Пятница, 27.01.2017, 23:41 | Сообщение # 661
Генерал-майор
Группа: Пользователи
Сообщений: 303
Репутация: 4
Статус: Offline
Цитата Yurik2304 ()
Ну и как работает?Хотя у Эди там все схемки с пол тычка запускаются.

Спаял - работает, при снижении напряжения ниже 3B контроллер полностью отключает нагрузку.

de-si-gnДата: Пятница, 27.01.2017, 23:54 | Сообщение # 662
Генерал-майор
Группа: Пользователи
Сообщений: 303
Репутация: 4
Статус: Offline
Цитата Andrew ()
Я могу программно погасить контроллер кнопкой  вроде до 2 мкВ... И потом при желании его включить! Остается вопрос потребления периферии, около 10 мА, или нужно ставить устройство ее отключения-включения...

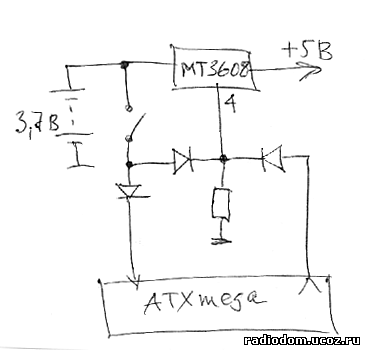

А если как то так
Прикрепления: 2728546.png(15Kb)


Сообщение отредактировал de-si-gn - Суббота, 28.01.2017, 00:05

TCBДата: Воскресенье, 05.02.2017, 22:52 | Сообщение # 663
Генерал-лейтенант
Группа: Модераторы
Сообщений: 775
Репутация: 36
Статус: Online
Перенес сюда из чата чтобы не пропало:
На данный момент К2 и К3 по прошивкам совместимы. При этом в
К3 дополнительно задействованы 12 и 13 ноги проца для переключения диапазона.
Эти же ноги Андрей использовал при экспериментах с К4 (к ним легко было
подключиться). Вот и возникают вопросы - будет ли в К4 возможность переключать
f как в К3? Планируется ли прог. совместимость К2, К3, К4? Даже если нет то
возможно лучше переназначить ноги для облегчения разводки.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

de-si-gnДата: Воскресенье, 05.02.2017, 23:06 | Сообщение # 664
Генерал-майор
Группа: Пользователи
Сообщений: 303
Репутация: 4
Статус: Offline

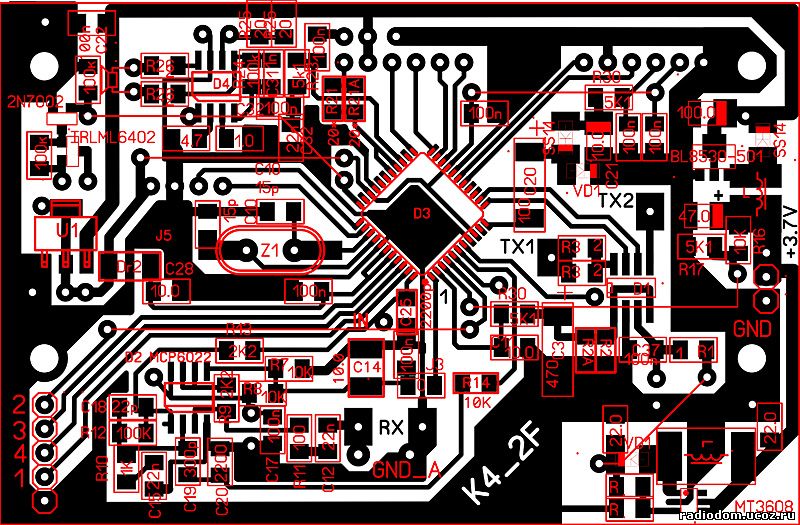

TCB, я понял, что для переключения частоты в К4 дополнительные выходы (переключатели не нужны).
12 и 13 ноги нормально разводятся, вот что у меня получилось.
Пока не вытравил,поэтому буду рад услышать замечания, а то руки чешутся побыстрее собрать...
Преобразователь для питания ТХ будет регулируемый напряжением, пока нарисован с регулировкой резистором.
Кстати у Андрея в прошивке работают только 7 уровней (от 0 до 0,9 В) на  8 максимальном (должно быть 1В) сбрасывает в 0.

Прикрепления: 4721509.jpg(163Kb)

fitterpolesovДата: Вторник, 07.02.2017, 13:38 | Сообщение # 665
Подполковник
Группа: Пользователи
Сообщений: 124
Репутация: 0
Статус: Offline
Предчувствуя несколько сырую разработку, в плату заложили возможность перехода на схему К-3... С регулировкой тока совсем плохо. Пока рабочий вариант резистор в цепи Тх, цепь регулировки оставили, но ее явно не хватает. С повышающим преобразователем все мутно, могут шумы полезть. Хоть третий элемент в питание ставь. Нужно еще пробовать установить усилитель класса D на раскачку Тх и формировать сигнал, как в К-DF. Шумы, коллеги, это глубина, различение целей и точность определения ВДИ...

АРСЕНАЛДата: Вторник, 07.02.2017, 15:57 | Сообщение # 666
Генерал-майор
Группа: Модераторы
Сообщений: 484
Репутация: 6
Статус: Offline
Никто и не говорил,что мост в Кроте отлажен до идеала.Намучитесь еще с этим способом.А все потому,что в мосте все не так как в обычных передатчиках. Я уже это прошел на отладке В-4.Мне проще... Только ж не слушаетесь...Но когда получится так,как нужно тогда в полной мере поймете как это круто!
Не нужно там регулировать ток.А если очень хочется, то запитывайте мост или от 5 вольтового стаба или ставьте еще один на 3,3 вольта.
Обмотку ТХ нужно мотать под мост, а не мост подгонять под катушку.
Хотите сильный и экономичный передатчик мотайте проводом 0,7-0,8мм. Потребляемый ток при 5 вольтовой запитке делать нужно в районе 50мА. И этот ток подбирается количеством витков ТХ. Землю пробивают ампервитки! Дайте туда несколько ампер и получится результат.
А чуйку и в приемнике можно скинуть....

de-si-gnДата: Вторник, 07.02.2017, 18:33 | Сообщение # 667
Генерал-майор
Группа: Пользователи
Сообщений: 303
Репутация: 4
Статус: Offline
АРСЕНАЛ, спасибо за ценные советы! А как лучше экранировать катушку для К4, как обычно весь корпус, или только RX?

АРСЕНАЛДата: Вторник, 07.02.2017, 20:08 | Сообщение # 668
Генерал-майор
Группа: Модераторы
Сообщений: 484
Репутация: 6
Статус: Offline
Цитата de-si-gn ()
как лучше экранировать катушку
Со временем я понял,что самая лучшая экранировка - это графитовый лак поверх самой обмотки с небольшим разрывом. В таком случае и экран есть и лишних токов нет...

SleepwalkerДата: Вторник, 07.02.2017, 22:30 | Сообщение # 669
Генерал-майор
Группа: Пользователи
Сообщений: 419
Репутация: 4
Статус: Offline
Цитата янукович ()
Цитата fitterpolesov ()Лично Януковича приглашаю покопать в Пуще
...приезжайте и я подтянусь))

de-si-gnДата: Вторник, 07.02.2017, 22:37 | Сообщение # 670
Генерал-майор
Группа: Пользователи
Сообщений: 303
Репутация: 4
Статус: Offline
АРСЕНАЛ, ТХ для моста нужно экранировать?

SleepwalkerДата: Вторник, 07.02.2017, 22:50 | Сообщение # 671
Генерал-майор
Группа: Пользователи
Сообщений: 419
Репутация: 4
Статус: Offline
Цитата de-si-gn ()
АРСЕНАЛ, ТХ для моста нужно экранировать?
...ну так ничего же не меняется  прибор как был IB , так и остается IB...поэтому технология изготовления датчика остается прежняя.
...я делал кольцо и тх не экранировал. разницы в работе не заметил.

Добавлено (07.02.2017, 22:50)
---------------------------------------------
я тут в инете нашел, что данная микра Si9986 не выпускается с 2014 года...тоесть остались остатки...видимо из-за этого ее тяжело найти(...китай с партией от 10шт не предлагайте)


Сообщение отредактировал Sleepwalker - Вторник, 07.02.2017, 23:28

АРСЕНАЛДата: Вторник, 07.02.2017, 23:40 | Сообщение # 672
Генерал-майор
Группа: Модераторы
Сообщений: 484
Репутация: 6
Статус: Offline
Цитата de-si-gn ()
ТХ для моста нужно экранировать?
Я экранировал так как выше написал.Без экрана могут пролезать помехи...особенно у высоковольток...

ujosvecДата: Среда, 08.02.2017, 01:09 | Сообщение # 673
Генерал-майор
Группа: Пользователи
Сообщений: 336
Репутация: 3
Статус: Offline
Sleepwalker,
Также не найдены


Сообщение отредактировал ujosvec - Среда, 08.02.2017, 01:11

fitterpolesovДата: Среда, 08.02.2017, 11:28 | Сообщение # 674
Подполковник
Группа: Пользователи
Сообщений: 124
Репутация: 0
Статус: Offline
Я понимаю, что нужно обмотку под выход моста подгонять, но этого очень не хоцца делать :). Но пока по-всему выходит, что придется.
Можно ссылку на прекращение выпуска моста? Никаких признаков не нашел. Аналоги не искал (пока не нужно), но обязательно должны быть в наличии среди микросхем драйверов для моторов. Там главное смотреть падение на ключах, много микросхем с биполярными транзисторами на выходе.
Поштучно, например, здесь http://www.rcscomponents.kiev.ua/modules....I9986CY  В России чуть не в каждом втором магазине продают...


Сообщение отредактировал fitterpolesov - Среда, 08.02.2017, 13:47

AndrewДата: Среда, 08.02.2017, 20:49 | Сообщение # 675
Генералиссимус
Группа: Администраторы
Сообщений: 4504
Репутация: 62
Статус: Offline
Есть аналоги! Есть полумосты с управлением они дешевле стоят. Поищите...
Как писали выше есть драйвера для двигателей постоянного тока и там даже есть нога управления скоростью (используются для пропорционального управления).  Для нас это регулировка тока!  И я не вижу не чего страшного если ключи на биполярных транзисторах.  Я об этом еще на МД4, года 4 назад писал но меня раскритиковали... bash
