Форум » Приборы для поиска » КРОТ СМАРТ » Крот смарт
Крот смарт
--Zenit--Дата: Среда, 16.10.2019, 18:13 | Сообщение # 1606
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата Andrew ()
Вы чего в шахте сидите?)


В болоте мы сидим.В Питере осень и зима мрак.Приехал в Вологодскую обл и тут тоже самое.Сегодня снег с дождем.
На коп если куда подальше в леса только на каракате.
Вот по таким дорогам мы ездим.

Добавлено (16.10.2019, 18:24)
---------------------------------------------

Цитата sparkingsparking ()
--Zenit--, могу и вам такой сделать )))

Надо определиться с экраном,а так не отказался бы от такого корпуса.От нокии дисплей мне не нравится.В инете пишут что надо брать бушный от телефона,а не китайское г. Контраст никакой.


Сообщение отредактировал --Zenit-- - Среда, 16.10.2019, 18:16

sparkingsparkingДата: Четверг, 17.10.2019, 11:48 | Сообщение # 1607
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
--Zenit--, в таком корпусе не предусмотрено сенсорное включение и программное отключение питания, так как питание коммутирует кнопка. К тому же я рисую упрощенный вариант платы, на одну частоту и без автобаланса катушки (подводная прошивка). Можете на схеме нарисовать куда вам диод пририсовать, я выведу точку для подключения.

--Zenit--Дата: Четверг, 17.10.2019, 17:50 | Сообщение # 1608
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата sparkingsparking ()
--Zenit--, в таком корпусе не предусмотрено сенсорное включение и программное отключение питания, так как питание коммутирует кнопка. К тому же я рисую упрощенный вариант платы, на одну частоту и без автобаланса катушки (подводная прошивка). Можете на схеме нарисовать куда вам диод пририсовать, я выведу точку для подключения.

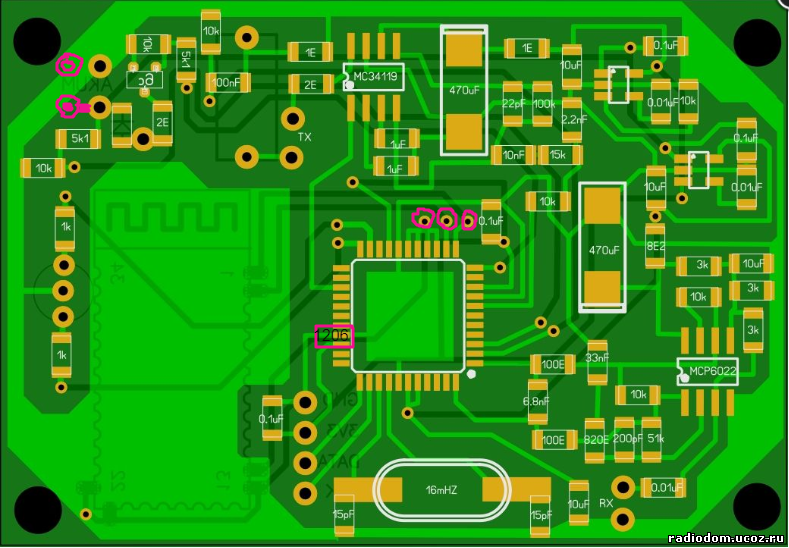

Там где надпись 1206 с обратной стороны платы нада сделать разрыв в дорожке питания блютуз модуля и сделать площадки под перемычку( 0 Ом) 1206.
Там где обведено кружками надо сделать отверстия больше диаметром  под провода.

Прикрепления: 9465644.png (513.4 Kb)

--Zenit--Дата: Четверг, 17.10.2019, 18:02 | Сообщение # 1609
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline

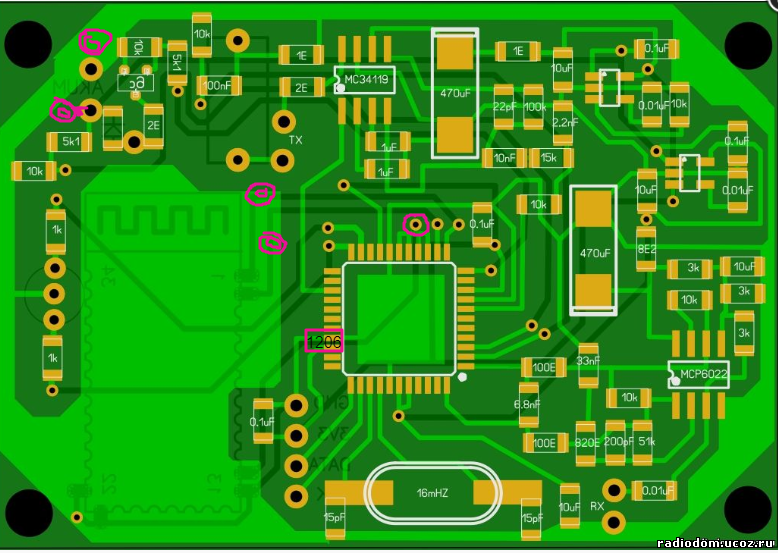

Или вот такой вариант с отверстиями под провода

Прикрепления: 6586075.png (515.4 Kb)

sparkingsparkingДата: Четверг, 17.10.2019, 19:34 | Сообщение # 1610
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline

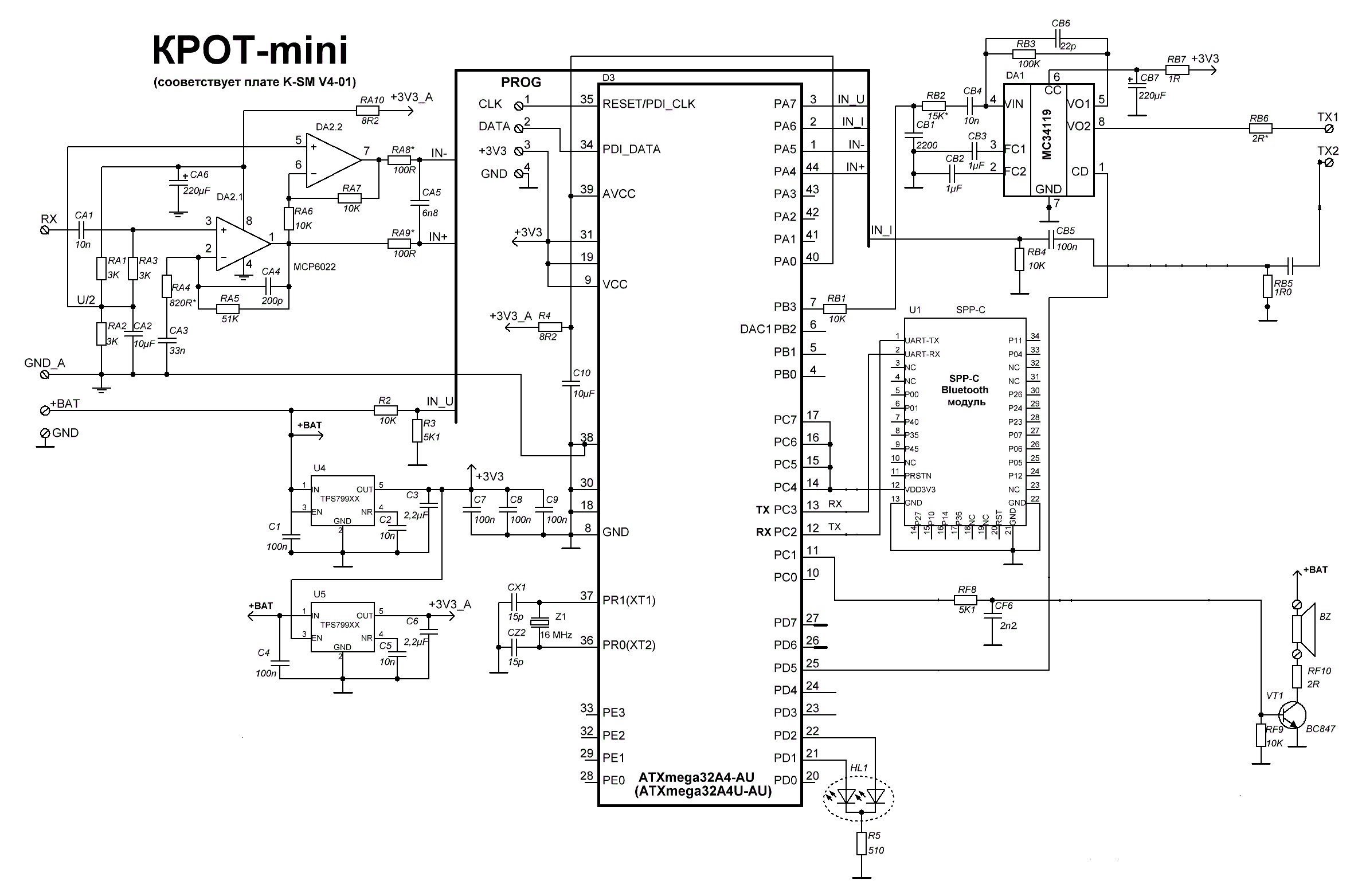

--Zenit--, это набросок, я его дорабатываю еще
Потом оригинал кину, вы поправите. Ну или на схеме нарисуйте!
Прикрепления: 4413311.gif (97.8 Kb)


Сообщение отредактировал sparkingsparking - Четверг, 17.10.2019, 19:56

AndrewДата: Четверг, 17.10.2019, 20:10 | Сообщение # 1611
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата --Zenit-- ()
В болоте мы сидим.


А у нас  "Бабье лето"...

Прикрепления: 3782758.jpg (161.0 Kb)

haverfilosДата: Четверг, 17.10.2019, 20:15 | Сообщение # 1612
Подполковник
Группа: Пользователи
Сообщений: 121
Награды: 0
Репутация: 0
Статус: Offline
Andrew, очень красивый , снимок вы делали..

mongol791Дата: Четверг, 17.10.2019, 20:36 | Сообщение # 1613
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Andrew, фото природы класс, но где фото находок от туда??  полюбом (наслоенка всех) в перемешку с пробками должна быть )))

Ar_sДата: Воскресенье, 20.10.2019, 22:11 | Сообщение # 1614
Полковник
Группа: Пользователи
Сообщений: 198
Награды: 7
Репутация: 4
Статус: Offline
Andrew можете в приложение к Смарту добавить опцию чтобы при появлении четкого (цветного) сигнала под катушкой  на несколько секунд включался экран на телефоне чтобы на годограмму и вди глянуть?

mongol791Дата: Воскресенье, 20.10.2019, 22:46 | Сообщение # 1615
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата Ar_s ()
при появлении четкого (цветного) сигнала под катушкой  на несколько секунд

КОПАТЬ НАДО полюбе )) пока посмотриш на годограму то подметут с под носа сигнал biggrin

720022Дата: Понедельник, 21.10.2019, 10:13 | Сообщение # 1616
Рядовой
Группа: Пользователи
Сообщений: 18
Награды: 0
Репутация: 0
Статус: Offline
вопрос по поводу сборки VTB1  wacko
заказал и поставил IRF7301 а надо IRF7103  :o
как это отразится на работоспособности Крота???

Наименование прибора: IRF7301
Тип транзистора: MOSFET
Полярность: N
Максимальная рассеиваемая мощность (Pd): 2 W
Предельно допустимое напряжение сток-исток (Uds): 20 V
Предельно допустимое напряжение затвор-исток (Ugs): 12 V
Максимально допустимый постоянный ток стока (Id): 5.2 A
Сопротивление сток-исток открытого транзистора (Rds): 0.0501 Ohm

Наименование прибора: IRF7103
Тип транзистора: MOSFET
Полярность: N
Максимальная рассеиваемая мощность (Pd): 2 W
Предельно допустимое напряжение сток-исток (Uds): 50 V
Предельно допустимое напряжение затвор-исток (Ugs): 20 V
Максимально допустимый постоянный ток стока (Id): 3 A
Сопротивление сток-исток открытого транзистора (Rds): 0.13 Ohm

PS.
поиск на форуме как то не очень работает, но нашел через гугл.
--Zenit-- у вас вроде 7301 установлен?
чувствительность может быть слабая из за него?

и еще амплитуда на Тх 0,8-1,1В


Сообщение отредактировал 720022 - Понедельник, 21.10.2019, 10:51

sparkingsparkingДата: Понедельник, 21.10.2019, 13:41 | Сообщение # 1617
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
--Zenit--, я платы заказал уже, их сделали, завтра вышлют, как приедут ко мне посмотрю, если нет косяков то вышлю вам корпус с платиной для жкранизации )))

--Zenit--Дата: Понедельник, 21.10.2019, 16:00 | Сообщение # 1618
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата 720022 ()
--Zenit-- у вас вроде 7301 установлен?чувствительность может быть слабая из за него?


Без разницы какой ставить IRF7301 или IRF7103 .Оба работают нормально и на чувствительность прибора никак не влияют.По мне так  IRF7301 даже предпочтительней из-за низкого сопротивления сток исток не смотря на более низкое напряжение сток исток.

Добавлено (22.10.2019, 15:53)
---------------------------------------------


Сообщение отредактировал --Zenit-- - Понедельник, 21.10.2019, 16:01

allexrallexДата: Среда, 23.10.2019, 00:47 | Сообщение # 1619
Подполковник
Группа: Пользователи
Сообщений: 115
Награды: 0
Репутация: 0
Статус: Offline
Цитата Andrew ()
Сегодня собрал новый блок )  https://youtu.be/3jwVjgDL2rAА какие ч

А какую модель часов Вы использовали??

Добавлено (23.10.2019, 11:40)
---------------------------------------------

Цитата --Zenit-- ()
Добавлено (22.10.2019, 15:53)

Я так понимаю это блютуз версия на 5110???Отличная вещица.А файлы можете скинуть,  можно попробовать???

--Zenit--Дата: Среда, 23.10.2019, 17:49 | Сообщение # 1620
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата allexrallex ()
Я так понимаю это блютуз версия на 5110???Отличная вещица.А файлы можете скинуть,  можно попробовать???

https://yadi.sk/d/T8KMDDdIbwB4WQ
Наверное отличная,если экран не косячный попадется.
Скетч для проводного варианта и беспроводного один и тот же.
Для беспроводного Tx ардуино подключаете к  Rx блютуз модуля, Rx ардуино к Tx  блютуз модуля.
В проводном варианте Tx ардуино подключаете к  Tx блютуз модуля Крота, Rx ардуино к Rx блютуз модуля Крота.
В параллель в общем.

Добавлено (24.10.2019, 22:29)
---------------------------------------------

Цитата sparkingsparking ()
--Zenit--, я платы заказал уже, их сделали, завтра вышлют, как приедут ко мне посмотрю, если нет косяков то вышлю вам корпус с платиной для жкранизации )))

А какое расстояние получается от платы до крышки? Дисплей поместится ?
