4ff5fd2Дата: Понедельник, 10.12.2018, 23:05 | Сообщение # 151
Полковник
Группа: Пользователи
Сообщений: 233
Награды: 9
Репутация: 17
Статус: Offline
Цитата Andrew ()
Видел, у себя на столе и поверте работает не плохо!
это еще зависит от аккумулятора. Самсунговские 18650 например нормируются по внутреннему сопротивлению на частоте 1кгц, остальные -неизвестно. Как делать - ваше дело smile .
Для установки в датчик в качестве внешнего по питанию можно использовать такой -полимерный 220 µF 6,3 V; -55...105°C; d5 h7; KEMET; 2000h; 20мОм.
По габаритам небольшой, я себе такие устанавливал в Крот2.
Цитата Andrew ()
А Вы уже собрали прибор?
я до такого еще не дорос smile  . Искусство поиска с МД - это не схемы паять smile , учиться и учиться.

AndrewДата: Вторник, 11.12.2018, 00:46 | Сообщение # 152
Генералиссимус
Группа: Администраторы
Сообщений: 5751
Награды: 6
Репутация: 69
Статус: Offline
Цитата 4ff5fd2 ()
не дорос .  Искусство поиска с МД - это не схемы паять , учиться и учиться
Одно - другому не помеха! Искать с хорошим МД гораздо приятнее...)

StasДата: Вторник, 11.12.2018, 08:01 | Сообщение # 153
Полковник
Группа: Пользователи
Сообщений: 162
Награды: 5
Репутация: 5
Статус: Offline
Вчера удалось уделить вечерок
с частотами и фазами вроде разобрался
получилось 8 кгц,10,5 кгц и 16 кгц
фазы выставил в ручную,по куску меди
раньше сделал кусочек и написал на нем 83
кусочек 4/4 см толшиной 2мм
все стало на место
в приложении есть непонятка со звуком,при включеном звуке,он через раз
непонятка с током на 16 кгц
при максимальной настройке,приложение показывает 17ма
при этом емкость конденсатора 100n
на 8 и 10,5 все в норме 120-130 ма
резонанс на 16 кгц есть
может немного опустить частоту?

AndrewДата: Вторник, 11.12.2018, 09:23 | Сообщение # 154
Генералиссимус
Группа: Администраторы
Сообщений: 5751
Награды: 6
Репутация: 69
Статус: Offline
Цитата Stas ()
фазы выставил в ручную,п
В автомате не получилось?
Цитата Stas ()
при максимальной настройке,приложение показывает 17ма
смотрите почему, Попробуйте вручную добавить частоты..

StasДата: Вторник, 11.12.2018, 09:45 | Сообщение # 155
Полковник
Группа: Пользователи
Сообщений: 162
Награды: 5
Репутация: 5
Статус: Offline
В автомате сильно скакали показания
дома очень много помех
у соседей наверное колайдер работает
с мд можно ковырятся на минимальной чуйке
если добавить,получается органный зал

AndrewДата: Вторник, 11.12.2018, 09:57 | Сообщение # 156
Генералиссимус
Группа: Администраторы
Сообщений: 5751
Награды: 6
Репутация: 69
Статус: Offline
Stas, Дома у всех помехи.. Поэтому я с маленькими катушечками работаю дома, они меньше ловят помех..
Еже можно убавить усиления- Ga,Gp
У меня "авто" фаза четко настраивается , правда иногда с переворотом 180 градусов..Позже сниму небольшое видео. А что касается ручной настройки по меди, так тоже можно, но и не забывать что фаза зависит от частоты..

StasДата: Вторник, 11.12.2018, 10:33 | Сообщение # 157
Полковник
Группа: Пользователи
Сообщений: 162
Награды: 5
Репутация: 5
Статус: Offline
Маленькую катушечку пока не сделал
пока есть только dd25/28
Корпус купил 15 см
но руки пока не дошли
пока до нового года много работы,некогда
зарабатывать тоже ведь нужно
строю грандиозные планы на 2 недели,после Нового года
пока мои клиенты протрезвеют,нужно все успеть

4ff5fd2Дата: Вторник, 11.12.2018, 11:08 | Сообщение # 158
Полковник
Группа: Пользователи
Сообщений: 233
Награды: 9
Репутация: 17
Статус: Offline
Andrew

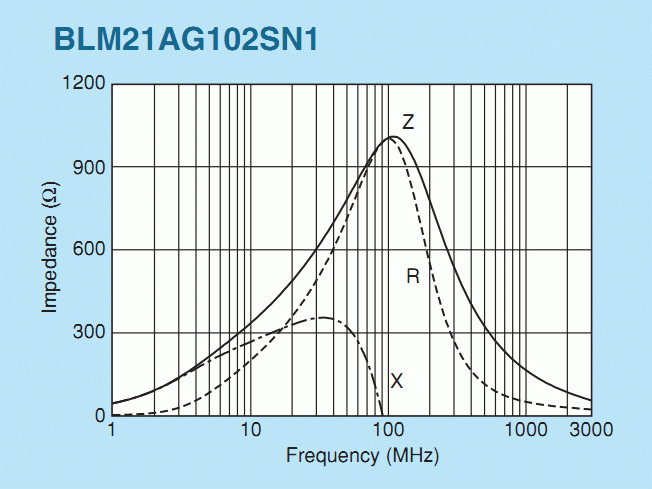

Характеристика ферритового фильтра смд 0805 - BLM21AG102SN1D

Прикрепления: 2632584.gif(59.2 Kb)

AndrewДата: Вторник, 11.12.2018, 13:58 | Сообщение # 159
Генералиссимус
Группа: Администраторы
Сообщений: 5751
Награды: 6
Репутация: 69
Статус: Offline
4ff5fd2, И что? Давить ФМ диапазон? )

4ff5fd2Дата: Вторник, 11.12.2018, 15:51 | Сообщение # 160
Полковник
Группа: Пользователи
Сообщений: 233
Награды: 9
Репутация: 17
Статус: Offline
Цитата Andrew ()
И что? Давить ФМ диапазон? )
спектр помех от контроллера достигает нескольких сотен мегагерц . От этого и защищаемся  smile . СМД индуктивности , например 4,7-10мкг , имеют собственный резонанс на частотах примерно 20-70Мгц, выше которых работают как конденсаторы , поэтому тут неприменимы.
Еще о применении танталовых конденсаторов
"...  танталовые электролитические конденсаторы применяются для частот ниже 1 МГц, на более высоких частотах должны применяться керамические
конденсаторы. Необходимо не забывать, что конденсаторы имеют собственный
резонанс и их неправильный выбор может не только не помочь, но и усугубить

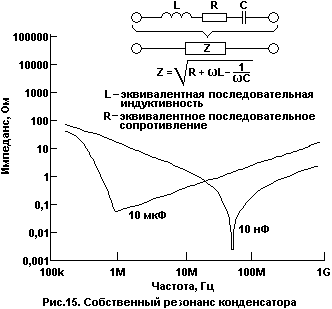

проблему. На рисунке 15 показаны типовые собственные резонансы двух конденсаторов
общего применения - 10 мкФ танталового электролитического и 0,01 мкФ керамического."



отсюда https://www.rezonit.ru/support/articles/cad/07/
то есть выше резонанса емкость превращается в индуктивность. Значит надо параллельно танталу устанавливать керамику.
Прикрепления: 0885562.gif(3.3 Kb)

AndrewДата: Вторник, 11.12.2018, 16:18 | Сообщение # 161
Генералиссимус
Группа: Администраторы
Сообщений: 5751
Награды: 6
Репутация: 69
Статус: Offline
4ff5fd2, У нас МД, а не телевизор...Частоты до 20 кГц, их и давим особенно на опоре АЦП!  И если есть наводки со стороны контоллера то они внутри камня там наши фильтры вообще не причем.. Вы побольше практикой  занимайтесь в помощь осциллограф призывайте и тогда не так страшны будут резонансы в конденсаторах..)
ПС. Резонанс присущ всем предметам проводящим ток и даже каждая монета имеет свой резонанс. smile

4ff5fd2Дата: Вторник, 11.12.2018, 16:53 | Сообщение # 162
Полковник
Группа: Пользователи
Сообщений: 233
Награды: 9
Репутация: 17
Статус: Offline
Andrew
я в своем МД исправлю  smile , а остальные ?

AndrewДата: Вторник, 11.12.2018, 21:11 | Сообщение # 163
Генералиссимус
Группа: Администраторы
Сообщений: 5751
Награды: 6
Репутация: 69
Статус: Offline
Цитата 4ff5fd2 ()
я в своем МД исправлю..а остальные

Так вы же на вопрос "А Вы уже собрали прибор?" ответили
Цитата 4ff5fd2 ()
я до такого еще не дорос..
...?

пс Кто захочет поставить электролитический конденсатор параллельно питанию место найдет! А кто не захочет - может убедится в том что он не как не повлияет на работу МД..
Что касается керамики параллельно танталу вы же сами приводите статью где написано "Из таблицы очевидно, что танталовые электролитические конденсаторы применяются для частот ниже 1 МГц, на более высоких частотах должны применяться керамические конденсаторы"  Напоминаю, у нас частоты до 0.02 мГц. Так что не переживайте "остальные" не пропадут... smile

4ff5fd2Дата: Среда, 12.12.2018, 11:19 | Сообщение # 164
Полковник
Группа: Пользователи
Сообщений: 233
Награды: 9
Репутация: 17
Статус: Offline
Andrew
Если буду делать, в своем мд исправлю что посчитаю нужным. Не созрел для изготовления смарта на его нынешнем этапе. Попытался способствовать развитию своими подсказками, но встречного понимания не заметил. С общением на данной ветке форума повременю.

prosvetekvatorДата: Среда, 12.12.2018, 12:05 | Сообщение # 165
Майор
Группа: Пользователи
Сообщений: 82
Награды: 0
Репутация: 1
Статус: Offline
4ff5fd2, ну вам же Андрей доступно объяснил, почему он не будетет вносить ваши замечания к прибору. Все же у вас нет встречного понимания.
