| andreugo | Дата: Вторник, 15.12.2020, 20:04 | Сообщение # 2326 |
|
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| на ga 8 gp 4 сенс 20, чуйка не больше 25 см на 5 коп ссср,с катушкой 22х25см ток макс 113, R4 8R2? на RX должен быть чистый синус? у моего смарта такой такой сигнал
Сообщение отредактировал andreugo - Среда, 16.12.2020, 06:34 |
| |
| |
| TCB | Дата: Вторник, 15.12.2020, 22:18 | Сообщение # 2327 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1923
Статус: Offline

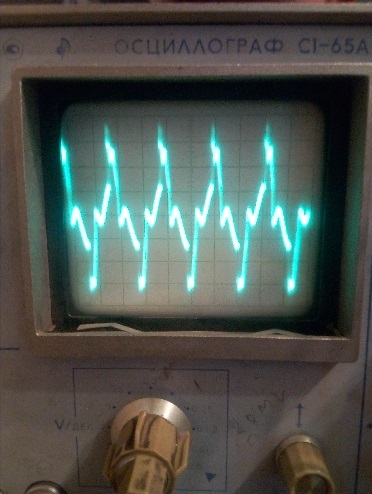

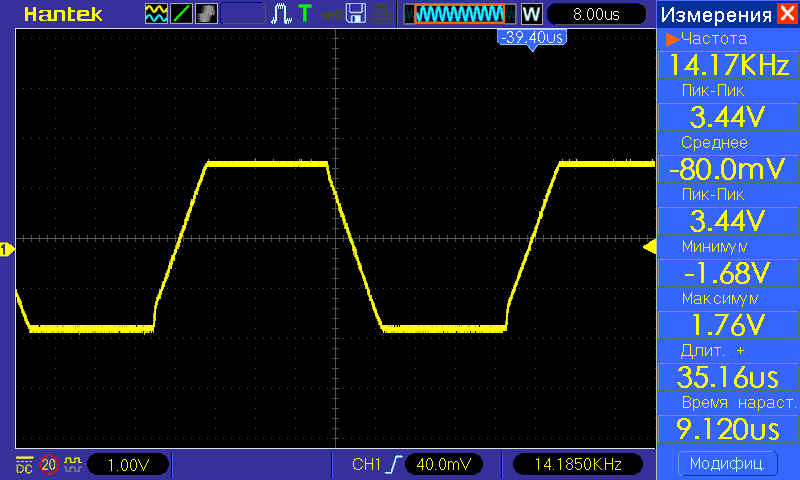

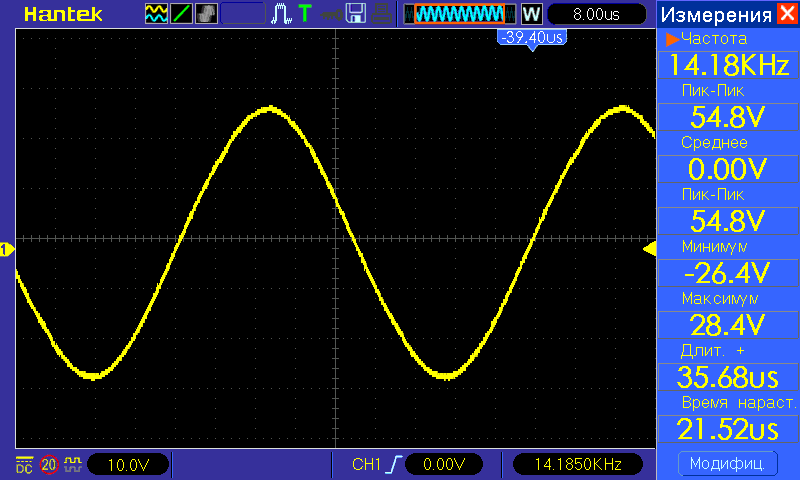

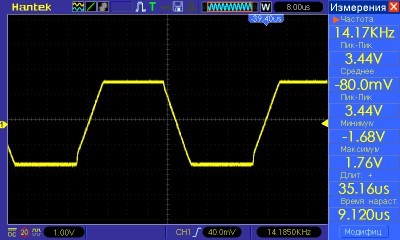

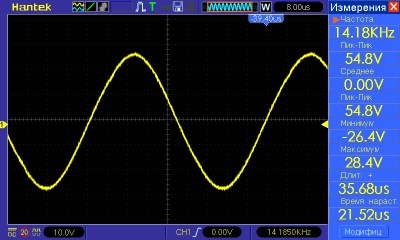

| andreugo, у меня сигнал ТХ на разъеме:
- без катушки
- с катушкой
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| andreugo | Дата: Среда, 16.12.2020, 06:39 | Сообщение # 2328 |
|
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| TCB, а на RX ?
|
| |
| |
| TCB | Дата: Среда, 16.12.2020, 16:57 | Сообщение # 2329 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1923
Статус: Offline
| Цитата andreugo (  ) а на RX ?
С катушкой - туже синусоиду, если поднести крупный металл к катушке, но меньшей амплитуды. Без цели ничего не уведите, конечно если катушка сведена.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| andreugo | Дата: Среда, 16.12.2020, 18:50 | Сообщение # 2330 |
|
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| TCB, интересно просто было почему такой сигнал
Сообщение отредактировал andreugo - Среда, 16.12.2020, 18:52 |
| |
| |
| TCB | Дата: Среда, 16.12.2020, 21:22 | Сообщение # 2331 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1923
Статус: Offline
| Цитата andreugo ( ) интересно просто было почему такой сигнал

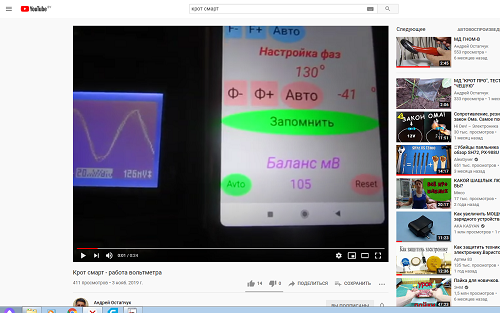

Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| andreugo | Дата: Четверг, 17.12.2020, 11:26 | Сообщение # 2332 |
|
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| TCB, разобрался в чем дело , ток меньше сделал сигнал стал чистый синус
|
| |
| |
| --Zenit-- | Дата: Пятница, 18.12.2020, 22:25 | Сообщение # 2333 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline

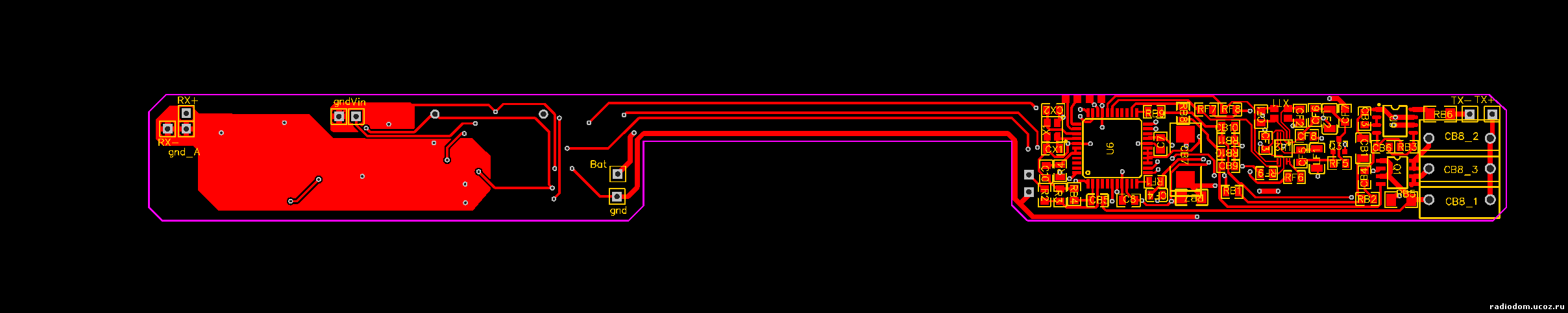

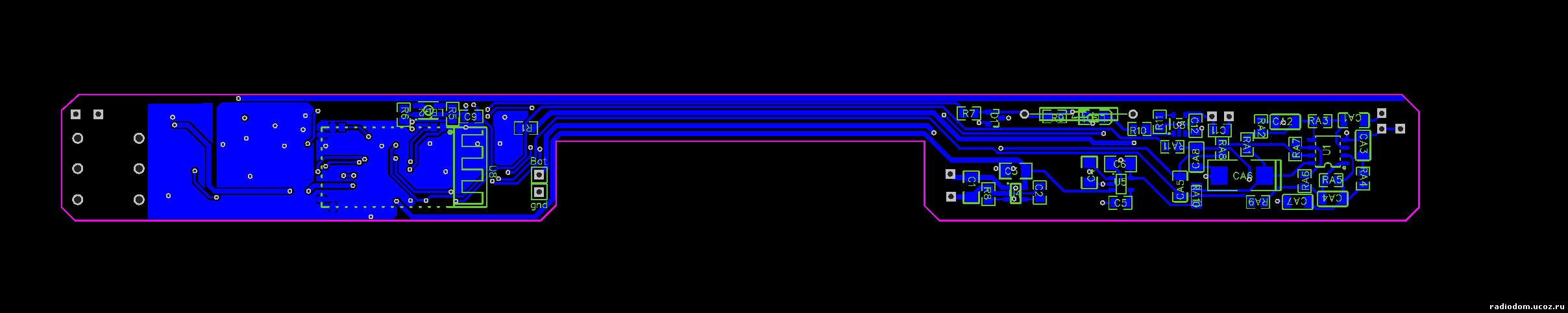

| Плата Смарта для установки в катушку.Высота 20 мм.Длина 220 мм.Аккумулятор можно установить как в зону Тх так и в зону Rx.
ФМ разведен на плате.Зарядка для аккумулятора тоже.Разъем зарядки магнитный
https://aliexpress.ru/item....8720819
Минимальный размер катушки 250 мм.Планирую сделать под 3Д печать 12Х10 вот такой вариант.
Аккумулятор 7х20х80 заявлено 1500 мА/ч.
https://u.to/o8SPGg
Сообщение отредактировал --Zenit-- - Пятница, 18.12.2020, 22:26 |
| |
| |
| TCB | Дата: Суббота, 19.12.2020, 00:23 | Сообщение # 2334 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1923
Статус: Offline
| --Zenit--, отличная работа!!!
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Andrew | Дата: Суббота, 19.12.2020, 14:22 | Сообщение # 2335 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| --Zenit--, Отлично!
Совет - На плате не должно быть замкнутых контурных связей и полигоны сделать минимальными..
Плату и аккумулятор желательно устанавливать перепендикулярно плоскости катушки.
|
| |
| |
| --Zenit-- | Дата: Суббота, 19.12.2020, 14:35 | Сообщение # 2336 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Andrew ( ) --Zenit--, Отлично! Совет - На плате не должно быть замкнутых контурных связей и полигоны сделать минимальными..
Плату и аккумулятор желательно устанавливать перепендикулярно плоскости катушки. |
| |
| |
| DillerUA | Дата: Понедельник, 21.12.2020, 22:34 | Сообщение # 2337 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| Вітаю шановне товариство!
Нещодавно отримав плату і деякі деталі для Смарта. Буду дозамовляти решту і паяти прилад.
|
| |
| |
| mongol791 | Дата: Среда, 23.12.2020, 21:36 | Сообщение # 2338 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline

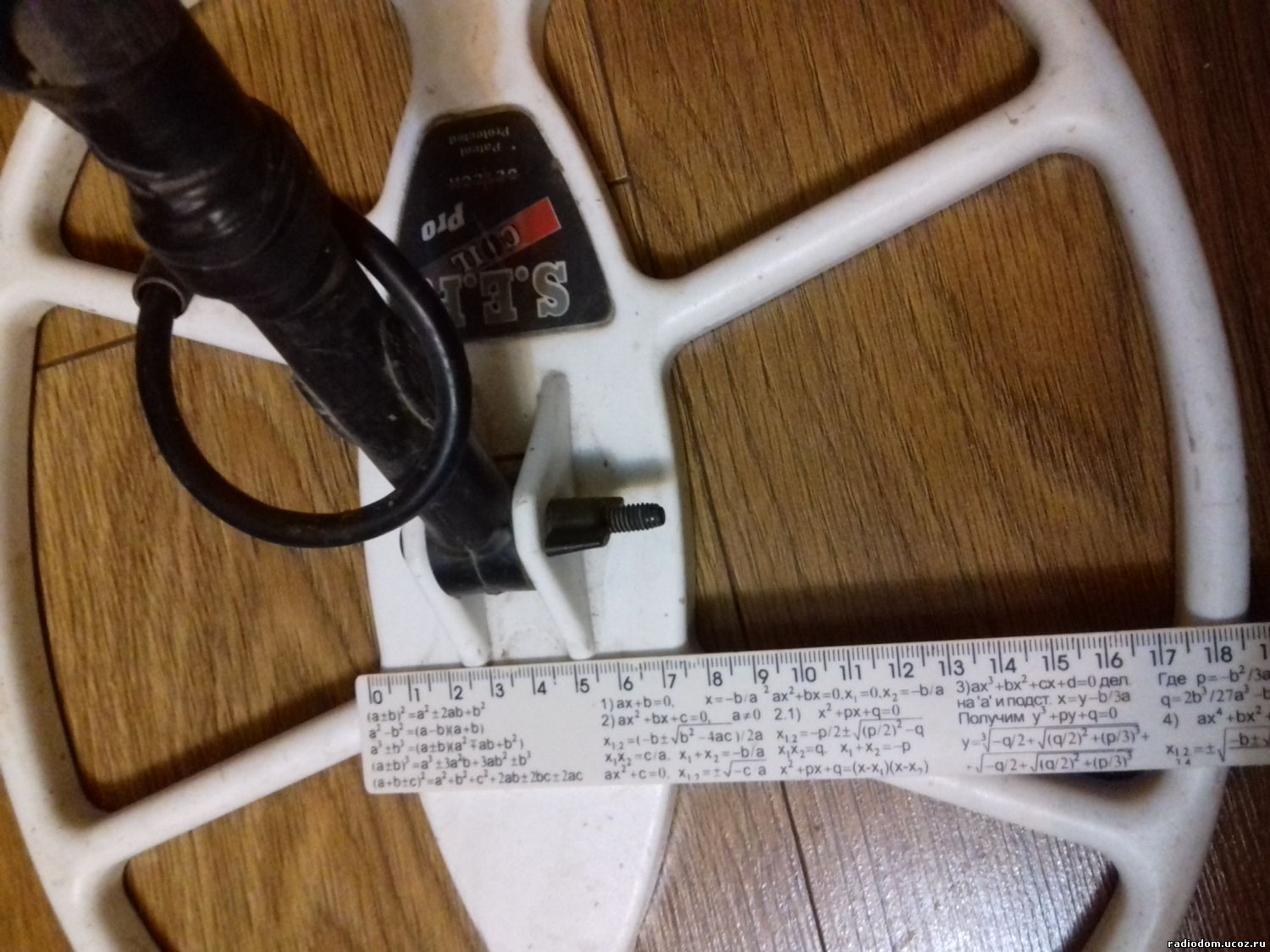

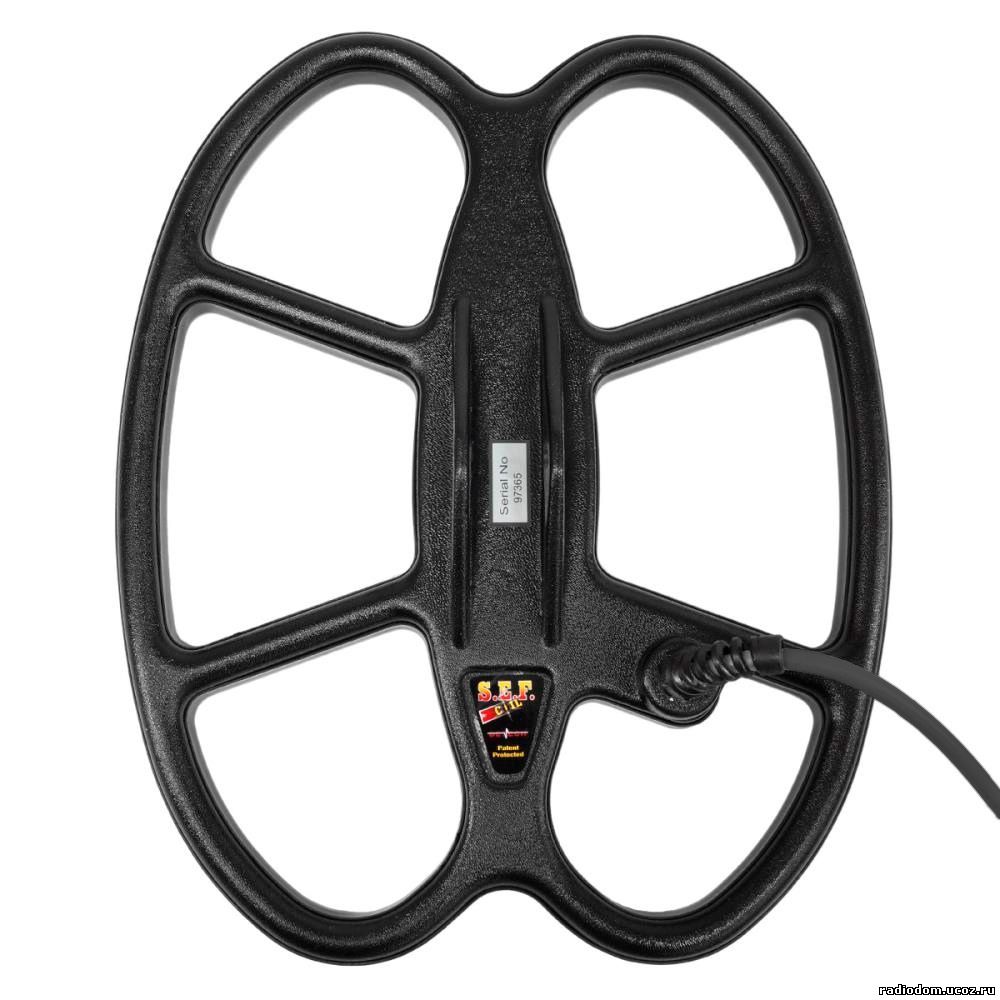

| Цитата --Zenit-- ( ) Посмотрел катушки разных производителей и сделал зону Сх - 60 мм. У Сигнума даже ф250 имеет зону 60 мм.У деуса чуть меньше.У торнадо около 60 мм.
На Детеч делают эту зону около 75+ мм и датчики очень хорошие и глубокие ))
|
| |
| |
| --Zenit-- | Дата: Пятница, 25.12.2020, 11:03 | Сообщение # 2339 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 ( ) На Детеч делают эту зону около 75+ мм и датчики очень хорошие и глубокие )) Добавлено (27.12.2020, 18:54)
---------------------------------------------
Заработало!!!  Добавлено (27.12.2020, 19:20)
---------------------------------------------
Конструктив
|
| |
| |
| fedya_valki | Дата: Воскресенье, 27.12.2020, 19:50 | Сообщение # 2340 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2286
Статус: Offline
| Цитата TCB ( ) у меня сигнал ТХ на разъеме:- с катушкой  Цитата andreugo ( ) ток меньше сделал сигнал стал чистый синус Цитата TCB ( ) отличная работа!!! Цитата Andrew ( ) Отлично!
Сообщение отредактировал fedya_valki - Воскресенье, 27.12.2020, 20:01 |
| |
| |
|
|
