| Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей 40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной 140-180 провода 0.15-0.20 мм Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!
Для разбаланса примерно так:
0-200 - Отлично
200-400 - Хорошо
400-600 - Удовлетворительно
600-1500 - Плохо
>1500 - Очень плохо
На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..
|
| |
| |
| --Zenit-- | Дата: Суббота, 19.10.2019, 17:23 | Сообщение # 571 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 720022 (  ) какова минимальная (максимальная) дистанция для нее?хоть знать как вышел датчик...
надо же от чего то отталкиваться в плане эталонности
Диаметр катушки в сантиметрах +корень из диаметра катушки это как бы минимум по воздуху.
Например диаметр катушки 25 см,значит минимум для неё 25+5=30 см.
Добавлено (19.10.2019, 17:33)
---------------------------------------------
Цитата Andrew ( ) Согласен, эти "пустые" участки будут благотворно влиять на термостабильность катушки..
Плюс три залитые перемычки в зоне Сх для жесткости и усиления на пересечении обмоток.
Сообщение отредактировал --Zenit-- - Суббота, 19.10.2019, 17:45 |
| |
| |
| 720022 | Дата: Вторник, 22.10.2019, 17:21 | Сообщение # 572 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| подскажите про баланс:
осциллографом свожу в ноль а Крот видит минимум 30 мВ и то это после автобаланса
вот заснял видео по сведению
https://www.youtube.com/watch?v=gX2QqJTg9UI
поправил, прошу пардону
Сообщение отредактировал 720022 - Вторник, 22.10.2019, 17:48 |
| |
| |
| mongol791 | Дата: Вторник, 22.10.2019, 17:34 | Сообщение # 573 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| 720022, видео не идет !?!
|
| |
| |
| TCB | Дата: Вторник, 22.10.2019, 17:55 | Сообщение # 574 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1917
Статус: Offline
| Цитата 720022 ( ) ... и то это после автобаланса ...
Катушка сводится при отключенном автобалансе!!!
Автобаланс применяют в крайних случаях на копе...
Цитата 720022 ( ) осциллографом свожу в ноль а Крот видит минимум 30 мВ
А какая разрешающая способность Вашего осциллографа по амплитуде?
Если остался 1мВ разбаланса на катушке, то на выходе операционника напряжение будет в Кус раз больше. Если Кус = 50...100, то на выходе при этом 50...100мВ.
Сейчас посмотрел на видео цена деления 10мВ - поэтому ноль в реальности далеко не ноль.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Вторник, 22.10.2019, 17:58 |
| |
| |
| 720022 | Дата: Вторник, 22.10.2019, 18:14 | Сообщение # 575 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| Цитата Сейчас посмотрел на видео цена деления 10мВ - поэтому ноль в реальности далеко не ноль.
0,01В вроде
С1-73 дает минимум 0,01В
есть еще китаец dso138, но там минимум 0,1В
поэтуму выбрал советский осцил.
и если я не ошибаюся сводить можно отключив приемную катушку от металлоискателя. Передающая выдает сигнал и на приемной должен быть ноль?
|
| |
| |
| --Zenit-- | Дата: Вторник, 22.10.2019, 18:43 | Сообщение # 576 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 720022 ( ) и если я не ошибаюся сводить можно отключив приемную катушку от металлоискателя. Передающая выдает сигнал и на приемной должен быть ноль?
Вообще плохо понимаю что вы хотите добиться.Обмотки в корпус не уложены,кабеля нет,разъемы не подключены,экранов нет. Смысл этого сведения?
ПЫСЫ. Если хотите что бы Крот показывал ноль,то и сводить надо по Кроту.Сначала осцилом до минимума,а потом по Кроту без автобаланса.Только опять же это бессмысленное занятие.Сводить надо готовую катушку перед заливкой.Если хотели оценить работу катушки,то считайте что цель достигнута.Того баланса что вы добились достаточно для оценки работы.
Сообщение отредактировал --Zenit-- - Вторник, 22.10.2019, 18:51 |
| |
| |
| Andrew | Дата: Вторник, 22.10.2019, 22:01 | Сообщение # 577 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата 720022 ( ) вот заснял видео по сведению
Видео не о чем, особенно без понимания..
АВТОБАЛАНС хорошая вещь! Например когда у вас катушка на солнце уплыла, или термостабильная катушка но имеет некоторый стабильный разбаланс.. Принцип работы не простой - на входной усилитель в противофазе по амплитуде и фазе подается компенсирующий сигнал. Если разбаланс 200-300 пользоваться не обязательно...
|
| |
| |
| mongol791 | Дата: Четверг, 24.10.2019, 20:29 | Сообщение # 578 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline

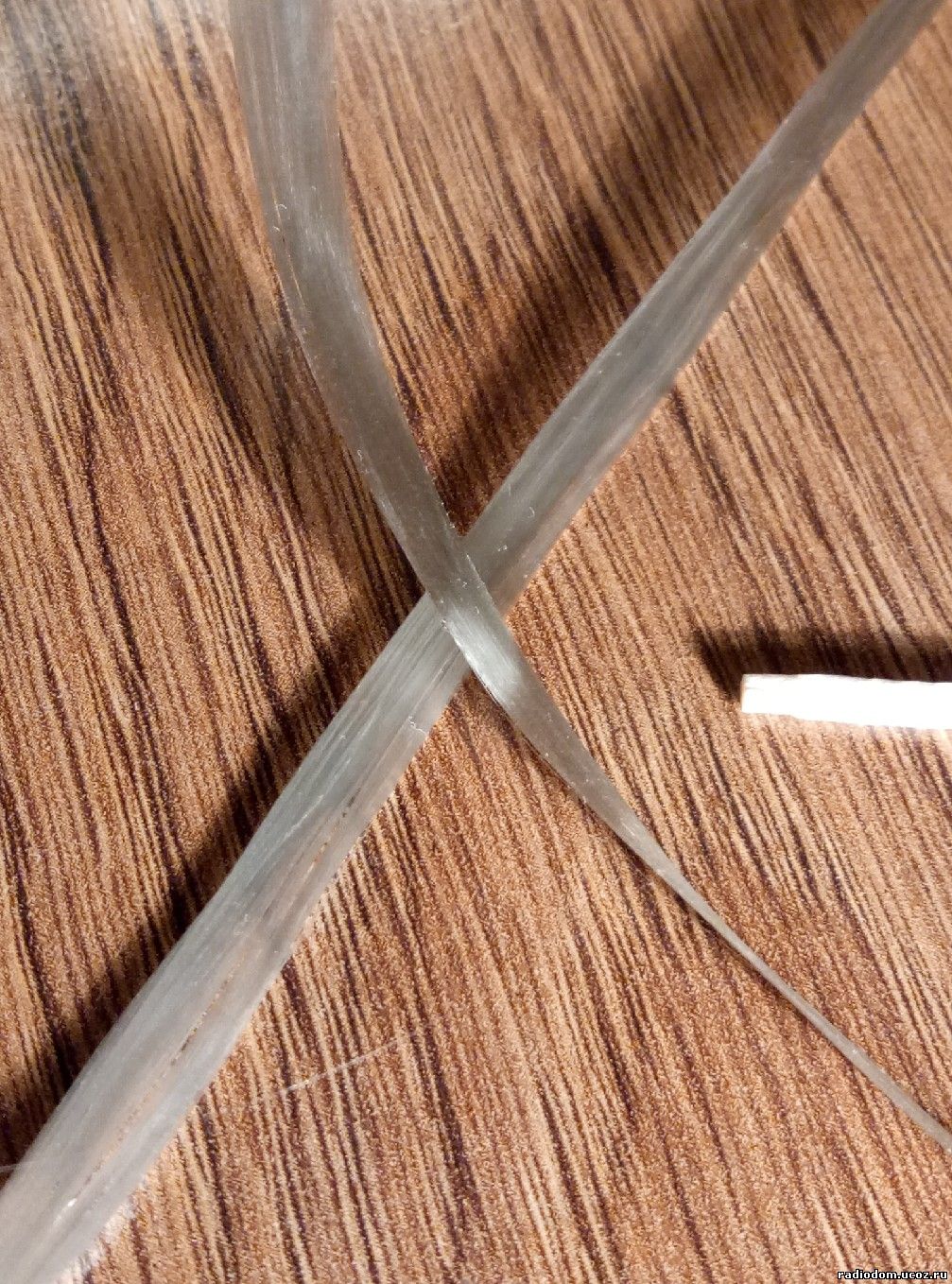

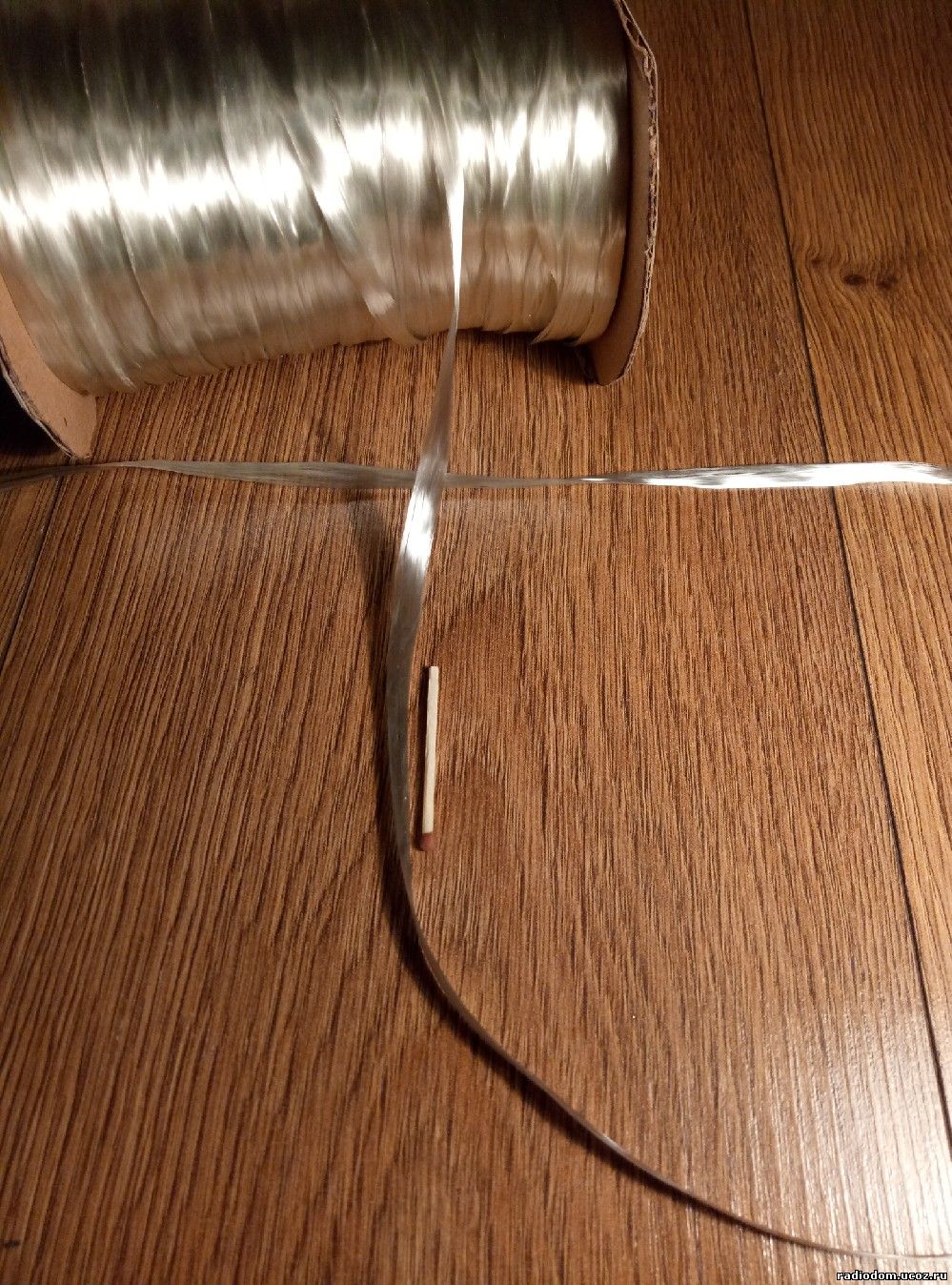

| Преобрел сегодня ровенговую нить ?!? думаю попробовать для обмотки намоток в датчике. Никто случайно не пробывал такой вариант? Думаю должно быть надежно и жестко после пропитки смолой. Сама нить сплюснутая
полоска с тоненьких стекловолоконных волосин и на всю длину.

|
| |
| |
| --Zenit-- | Дата: Четверг, 24.10.2019, 22:55 | Сообщение # 579 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 ( ) Преобрел сегодня ровенговую нить ?!? думаю попробовать для обмотки намоток в датчике. Никто случайно не пробывал такой вариант?
Присматривался к самоклеящейся стеклотканевой ленте для крепления греющих кабелей,но она дорогая.
Лента стеклотканевая gs 54.Рулон 16 метров длиной и шириной 12 мм больше 1000 рублей.
Та которая в видео длина 50 метров стоимость 1500 руб
https://u.to/ebSXFg
Хотя вот здесь за 710 руб рулон продают,длина 33 метра
https://u.to/jLWXFg
Длина 50 метров ширина 11 мм 750 руб
https://www.stopmoroz.info/catalog/krepezhnye_lenty/ft_hts/
Сообщение отредактировал --Zenit-- - Четверг, 24.10.2019, 23:08 |
| |
| |
| TCB | Дата: Четверг, 24.10.2019, 23:42 | Сообщение # 580 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1917
Статус: Offline
| Цитата --Zenit-- ( ) Присматривался к самоклеящейся стеклотканевой ленте для крепления греющих кабелей
Нужно чтобы материал ленты хорошо пропитывался эпоксидкой, в противном случае придется сначала пропитывать провода, а потом обматывать лентой и опять мазать эпоксидкой... Весь смысл этой самоклейки теряется.
"Ровенговая нить" мне кажется более технологична, если бы была еще чуток по шире.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| mongol791 | Дата: Пятница, 25.10.2019, 09:19 | Сообщение # 581 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата TCB ( ) если бы была еще чуток по шире

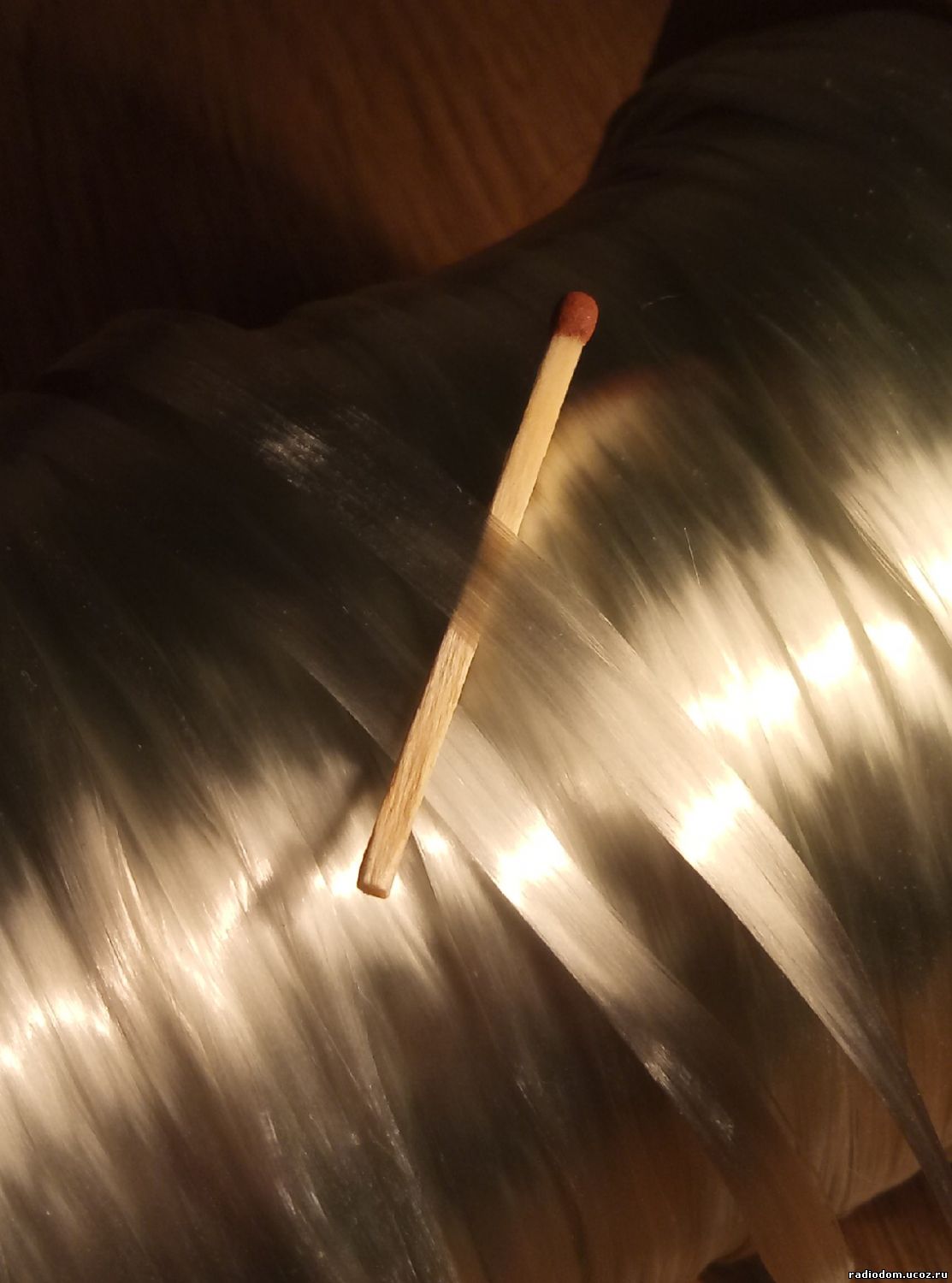

7-8мм шириной,можно будет обмотать намотки без проблем, та и цена смешная. 3$ за 1КГ. Я взял пол кило (1.5$) то намотка хорошая получилась,больше 100метров на глаз ))Добавлено (25.10.2019, 11:56)
---------------------------------------------
Цитата 720022 ( ) есть еще китаец dso138, но там минимум 0,1В
Минимум на нем 10мВ (1В \0.1В \ 10мВ)Добавлено (29.10.2019, 23:23)
---------------------------------------------
Опробовал вариант с ровенговою нитью, кажись не плохо получается. Хорошо пропитывается обмотка. Сами намотки получаются как в стеклотекстолитовой трубке. Сделал два датчика с ровенговой нитью, и два как обычно. Высохнут,встоятся сравню какие по термостабильности лучше. Намотки сначала пропитывал для жесткости,а потом обмотал нитью в два слоя. Думаю если намотать слоя три, и взять литой корпус, то можно будет уложить намотки и пролить только места пересечения,немного по периметру,ну и пару перемычек по средине. А остальное залить пеной не расширяющейся и закрыть защитой. по весу должно быть отлично. Следующий датчик так и сделаю для проверки. Считаю что идеальный датчик размера типа торнадо (+ -) должен кроме хорошей стабильности иметь вес ну грам так 350грм ( было бы очень не плохо))))
|
| |
| |
| --Zenit-- | Дата: Среда, 30.10.2019, 13:36 | Сообщение # 582 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 ( ) Опробовал вариант с ровенговою нитью,
Представьте что мы сделали круг из стальной проволоки ,а потом нагрели.Круг увеличится в диаметре.Что надо сделать что бы он не увеличивался? Внедрить в тело проволоки нити с нулевым температурным расширением.
|
| |
| |
| mongol791 | Дата: Среда, 30.10.2019, 15:31 | Сообщение # 583 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата --Zenit-- ( ) Что надо сделать что бы он не увеличивался? Внедрить в тело проволоки нити с нулевым температурным расширением. |
| |
| |
| --Zenit-- | Дата: Среда, 30.10.2019, 16:35 | Сообщение # 584 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 ( ) Проверю Вашу теорию. Но мне кажется что больше влияет не само расширение намоток, а смещение их относительно друг друга при нагревании(охлаждении) смолы между ними. По этому стараюсь максимально в этом месте армировать стекломатом.
У снайперки которую сделал в виде стекломатовой плиты достойная термостабильность получилась.При охлаждении с 24 гр до нуля уход баланса всего 60 мВ и при нагревании примерно так же.,но тяжелая она зараза вышла.Хотя я рассчитывал на более впечатляющие результаты по термостабильности.Значит и глобальное армирование не панацея.
|
| |
| |
| sparkingsparking | Дата: Среда, 30.10.2019, 16:40 | Сообщение # 585 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Эпоксидка я вам скажу, с водой не очень дружит. Обрабатывайте свои датчики чем то, хотябы антикором, либо делайте защиту!
|
| |
| |
|
|
