Делаем катушки
AndrewДата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей  40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной    140-180   провода 0.15-0.20 мм     Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства  фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!

Для разбаланса примерно так:
0-200        -       Отлично
200-400    -       Хорошо
400-600    -       Удовлетворительно
600-1500  -       Плохо
>1500        -       Очень плохо

На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..

mongol791Дата: Воскресенье, 03.11.2019, 21:56 | Сообщение # 601
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата sparkingsparking ()
решено делать квадратные
Вакуумная формовка ???

Добавлено (07.11.2019, 21:24)
---------------------------------------------
Не большой лайфак для тех у кого все таки улетел расбаланс после частичной заливки. Достал старую не законченую катуху,(летом быстро всохла) свести ни феритом ни большей петлей нереально было. Намотал 2 витка по размеру(диаметру) ТХ и впаял их в разрыв петли, (наложил поверх намоток) и все ГУТ, свел по новой без проблем  smile


acikaa87xДата: Четверг, 28.11.2019, 15:53 | Сообщение # 602
Подполковник
Группа: Пользователи
Сообщений: 128
Награды: 0
Репутация: 0
Статус: Offline
when winding search coil what is positive side, start or end?

--Zenit--Дата: Четверг, 28.11.2019, 17:19 | Сообщение # 603
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline

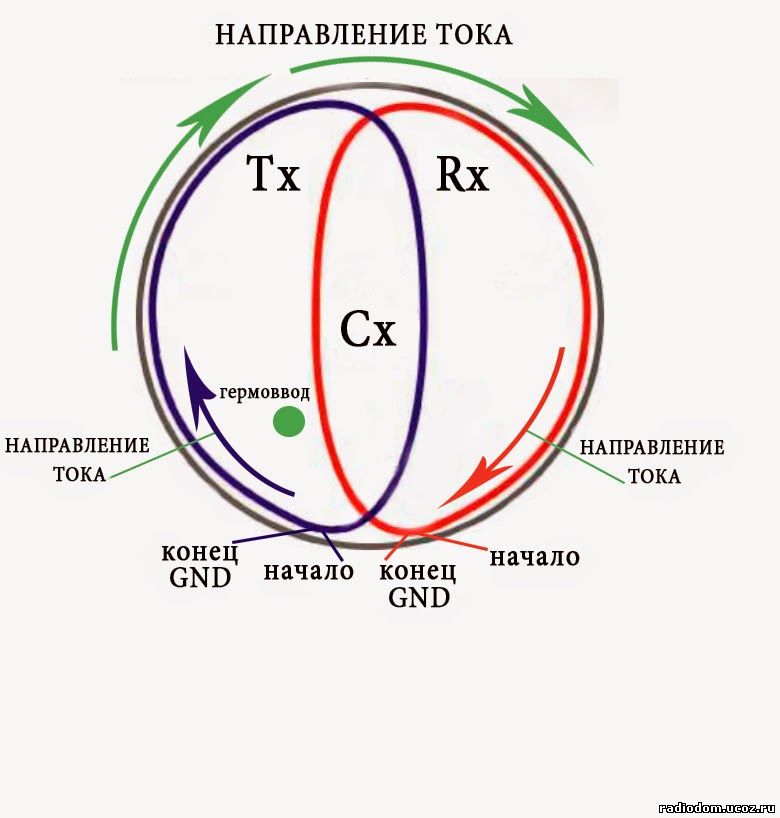

Цитата acikaa87x ()
when winding search coil what is positive side, start or end?
 start
Прикрепления: 0057785.jpg (57.3 Kb)

acikaa87xДата: Четверг, 28.11.2019, 17:22 | Сообщение # 604
Подполковник
Группа: Пользователи
Сообщений: 128
Награды: 0
Репутация: 0
Статус: Offline
--Zenit--, thanks
wink

sparkingsparkingДата: Четверг, 28.11.2019, 17:31 | Сообщение # 605
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
acikaa87x, начало обмотки помечайте узелком, это всегда будет плюс. Мотайте катушки РХ и ТХ в одну сторону, когда будете укладывать обмотки РХ перевернется и будет правильно сфазирована.

acikaa87xДата: Пятница, 29.11.2019, 22:00 | Сообщение # 606
Подполковник
Группа: Пользователи
Сообщений: 128
Награды: 0
Репутация: 0
Статус: Offline
hi there again, i know i m little boring, i made 13inch dd coil balanced on table and had 15mv disbalance. on tests 10inch coil from mdfox won.can someone explain to me how to do windings for tx and rx. do i wind rx and tx in same direction or tx clockwise, and rx unlike tx.i was looking over internet and i didnt find answer.

sparkingsparkingДата: Пятница, 29.11.2019, 22:11 | Сообщение # 607
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
acikaa87x, мотать в одном направлении! Когда будете в каркас укладывать они правильно повернутся.

Сообщение отредактировал sparkingsparking - Пятница, 29.11.2019, 22:12

--Zenit--Дата: Суббота, 30.11.2019, 11:12 | Сообщение # 608
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата acikaa87x ()
hi there again, i know i m little boring, i made 13inch dd coil balanced on table and had 15mv disbalance. on tests 10inch coil from mdfox won.can someone explain to me how to do windings for tx and rx. do i wind rx and tx in same direction or tx clockwise, and rx unlike tx.i was looking over internet and i didnt find answer.

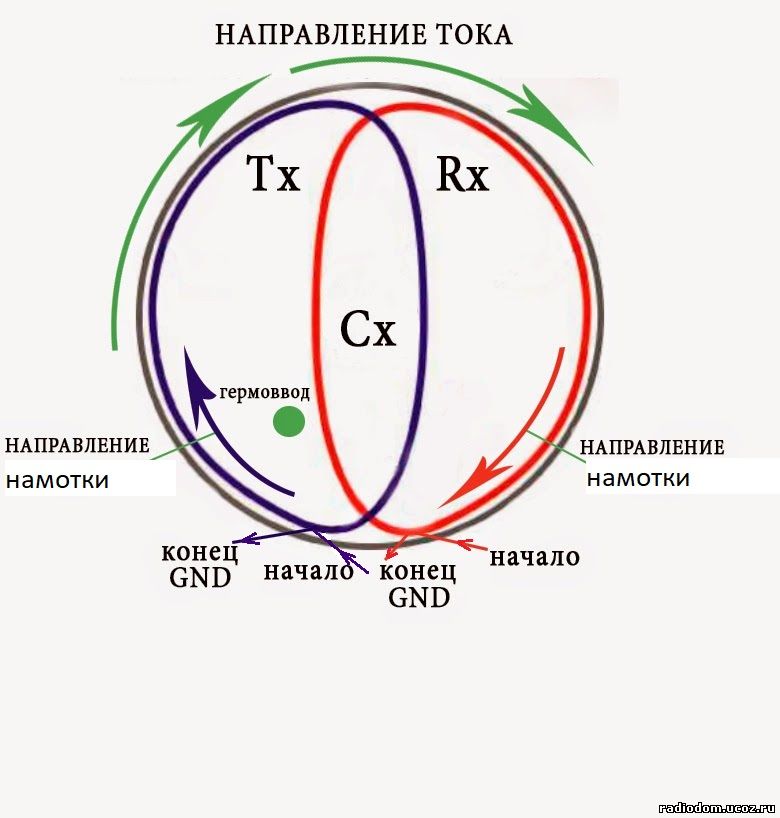

Без разницы в каком направлении мотать и не важно какой конец вы назначите горячим на Тх.Важно какой конец вы назначите  горячим на Rx. Что бы не запутаться придерживайтесь этого рисунка.
Пять катушек намотал по этой схеме и ни разу  после распайки кабеля концы  не перекидывал.

Прикрепления: 4745399.jpg (58.8 Kb)

mongol791Дата: Суббота, 30.11.2019, 11:50 | Сообщение # 609
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline

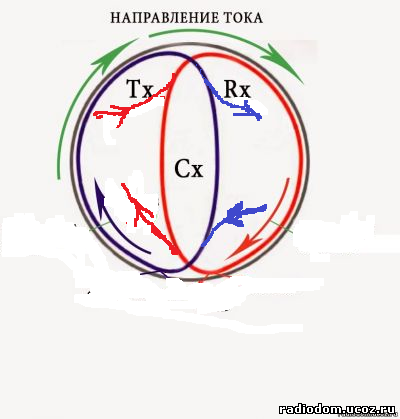

Чтоб не путаться в какую сторону идет провод в намотке делаю всегда как на рис. чтоб на последнем витке концы не пересикались,тогда намотку можно как хочь крутить и не перепутаешь, направление к ближнему изгибу ))
Прикрепления: 5432209.png (105.5 Kb)

--Zenit--Дата: Суббота, 30.11.2019, 12:19 | Сообщение # 610
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline

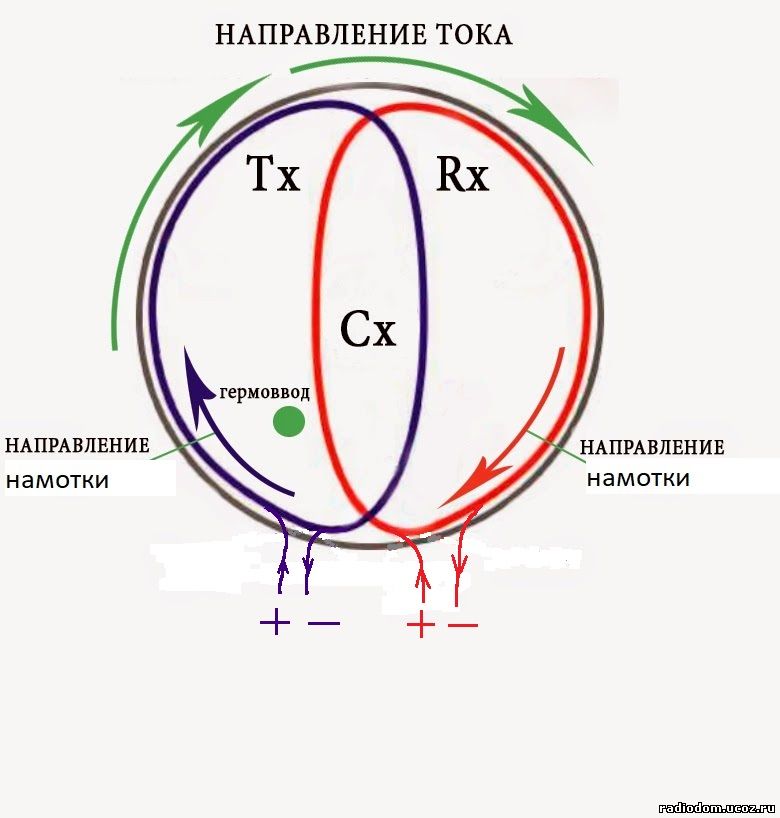

Так наверное понятней

Прикрепления: 0500991.jpg (55.7 Kb)

acikaa87xДата: Воскресенье, 01.12.2019, 11:04 | Сообщение # 611
Подполковник
Группа: Пользователи
Сообщений: 128
Награды: 0
Репутация: 0
Статус: Offline
is this ok for 13inch coil
TX - 1.27mH       44turns 0.5mm wire --32r
RX - 22.4mH     170turns 0.2mm wire-- 74r


Сообщение отредактировал acikaa87x - Воскресенье, 01.12.2019, 11:12

--Zenit--Дата: Воскресенье, 01.12.2019, 12:39 | Сообщение # 612
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата acikaa87x ()
32r
Может 3.2 r ?

acikaa87xДата: Воскресенье, 01.12.2019, 13:01 | Сообщение # 613
Подполковник
Группа: Пользователи
Сообщений: 128
Награды: 0
Репутация: 0
Статус: Offline
--Zenit--, yes its 3.2 i typed  wrong.is it ok

Добавлено (01.12.2019, 20:05)
---------------------------------------------
hi again i made my first coil successfully, and results on tabel are on coin 0.5e  30cm on deodorant can smaller one 40+cm. settings are s17 ga8 gp4 tok104 freq 14khz. now i waiting epoxy to arrve. and one more question for shielding coil: with graphite and warnish paint inside housing then epoxy, and paint again with graphite,and again epoxy
or its better to use alu foil from coax cable? thanks
and i forgot to ask when is coin close to search coil i have double sound, and if is 8+cm its normal just one beep


Сообщение отредактировал acikaa87x - Воскресенье, 01.12.2019, 20:10

--Zenit--Дата: Воскресенье, 01.12.2019, 21:32 | Сообщение # 614
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата acikaa87x ()
and i forgot to ask when is coin close to search coil i have double sound, and if is 8+cm its normal just one beep
Это нормально.
Цитата acikaa87x ()
or its better to use alu foil from coax cable? thanks
Не подскажу что лучше.Из alu foil экран не делал.Наверное перед фольгой обмотки надо epoxy пропитывать. По мне так graphite проще сделать.


Сообщение отредактировал --Zenit-- - Воскресенье, 01.12.2019, 21:33

acikaa87xДата: Воскресенье, 01.12.2019, 21:39 | Сообщение # 615
Подполковник
Группа: Пользователи
Сообщений: 128
Награды: 0
Репутация: 0
Статус: Offline
--Zenit--, and how to do with graphite??panit housing with graphite, then epoxy paint again, and epoxy.is that it?
