Форум » Приборы для поиска » КРОТ СМАРТ » Читалка ВДИ с дисплеем для Смарт Крота. (Разработка,информация,обсуждение)
Читалка ВДИ с дисплеем для Смарт Крота.
sparkingsparkingДата: Воскресенье, 16.02.2020, 12:36 | Сообщение # 226
Генерал-полковник
Группа: Пользователи
Сообщений: 993
Награды: 3
Репутация: 7
Статус: Offline
Меню читалки ))))
https://www.youtube.com/watch?v=NcfEOSVLToc

IronFenyxДата: Понедельник, 17.02.2020, 07:28 | Сообщение # 227
Подполковник
Группа: Пользователи
Сообщений: 117
Награды: 0
Репутация: -5
Статус: Offline
Это корпус только для читалки или в нем и смарт помещается? Я сейчас собираюсь переделывать корпус своего смарта (тот что есть печатался на хреновом принтере и он меня не устраивает, сейчас есть возможность сделать хорошо).. Заодно может и читалку получится сделать. Так вот, если уж печатать, то один корпус, а не два. Моделью не поделитесь? Или чертежиком, а я из него сам замоделю..

--Zenit--Дата: Понедельник, 17.02.2020, 09:22 | Сообщение # 228
Генерал-полковник
Группа: Пользователи
Сообщений: 1008
Награды: 19
Репутация: 32
Статус: Offline
Цитата IronFenyx ()
Это корпус только для читалки или в нем и смарт помещается? Я сейчас собираюсь переделывать корпус своего смарта (тот что есть печатался на хреновом принтере и он меня не устраивает, сейчас есть возможность сделать хорошо).. Заодно может и читалку получится сделать. Так вот, если уж печатать, то один корпус, а не два. Моделью не поделитесь? Или чертежиком, а я из него сам замоделю..
В этом корпусе своя плата смарта и отдельная плата читалки.Насколько знаю стандартная плата Смарта в него не помещается.
Если его чуток растянуть в высоту,то поместится. Плату читалки можно собрать на обычной монтажной плате и ардуино промини.

sparkingsparkingДата: Понедельник, 17.02.2020, 09:41 | Сообщение # 229
Генерал-полковник
Группа: Пользователи
Сообщений: 993
Награды: 3
Репутация: 7
Статус: Offline
IronFenyx, берете стандартный корпус Сергея, коверкаете до неузнаваемости тут https://www.tinkercad.com/, под свою плату. Я так обычно делал, но теперь рисую свое, там же.

IronFenyxДата: Вторник, 18.02.2020, 06:46 | Сообщение # 230
Подполковник
Группа: Пользователи
Сообщений: 117
Награды: 0
Репутация: -5
Статус: Offline
Спс.
PS. Ваша ссылка с ошибкой. Ненавижу дебильные сокращатели ссылок. Не поймешь где ошибка и даже не поймешь куда она вообще ведет.

sparkingsparkingДата: Вторник, 18.02.2020, 10:10 | Сообщение # 231
Генерал-полковник
Группа: Пользователи
Сообщений: 993
Награды: 3
Репутация: 7
Статус: Offline
IronFenyx, запятая влезла, это онлайн программа, ее даже устанавливать не надо.

--Zenit--Дата: Среда, 19.02.2020, 15:16 | Сообщение # 232
Генерал-полковник
Группа: Пользователи
Сообщений: 1008
Награды: 19
Репутация: 32
Статус: Offline

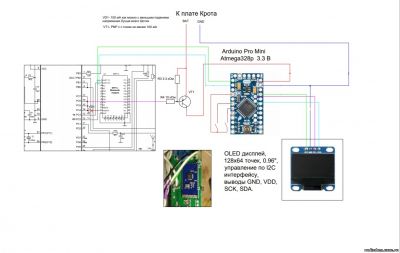

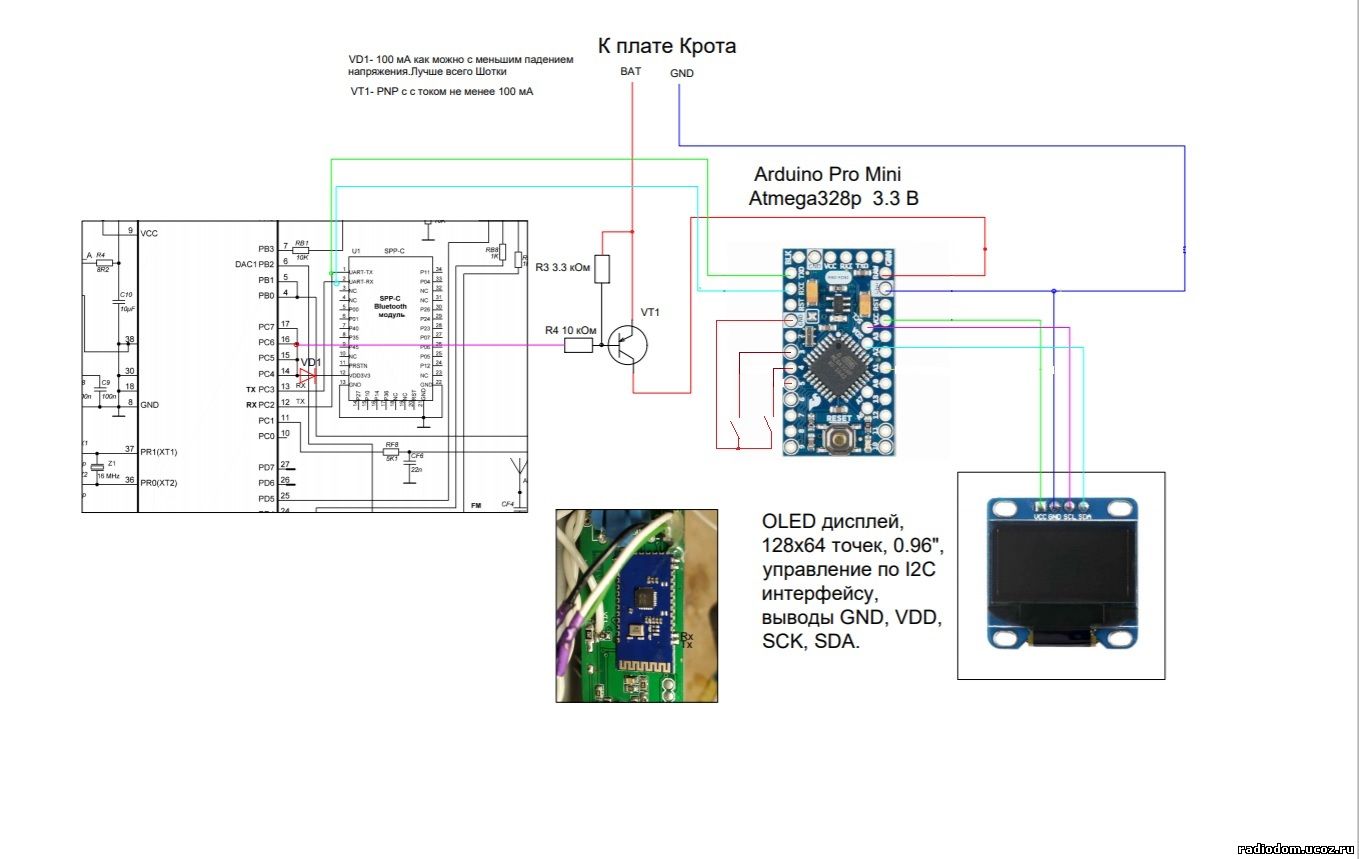

Схема проводной читалки
Скетч последней версии и библиотеки тут
https://yadi.sk/d/ebGmChLOkS2BAQ

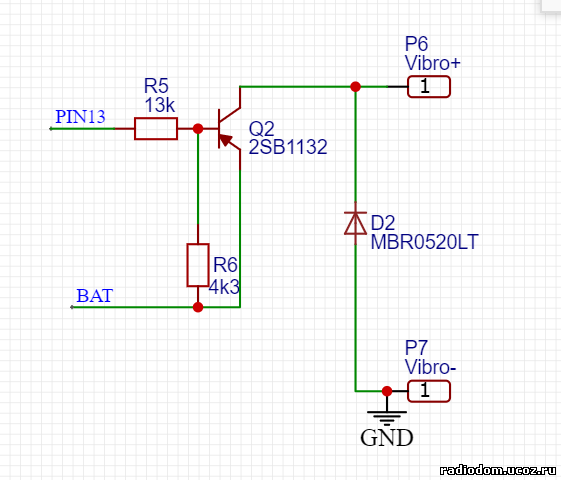

Опциально можно подключить на D13 ардуино вибромоторчик вот по такой схеме.Будет срабатывать когда амплитуда сигнала от цели превысит 8 едениц.

Добавлено (11.03.2020, 21:35)
---------------------------------------------
Провел испытания на грунте Крота с экраном на грунте.Качество видео не очень.Дождь шел и я очки сломал.Снимал вслепую)

Прикрепления: 8220758.jpg(101.2 Kb) · 5466868.png(33.2 Kb) · 7982983.jpg(101.2 Kb)


Сообщение отредактировал --Zenit-- - Среда, 19.02.2020, 21:45

AndrewДата: Среда, 11.03.2020, 22:56 | Сообщение # 233
Генералиссимус
Группа: Администраторы
Сообщений: 6581
Награды: 13
Репутация: 75
Статус: Offline
Цитата --Zenit-- ()
Провел испытания на грунте Крота с экраном на грунте
Для такой катушки  очень не плохо.  А то что ВДИ скачет - попробуйте любой другой прибор...)
На втором видео плохо идикатор видно ,нужно антибликовое покрытие...

--Zenit--Дата: Среда, 11.03.2020, 23:11 | Сообщение # 234
Генерал-полковник
Группа: Пользователи
Сообщений: 1008
Награды: 19
Репутация: 32
Статус: Offline
Цитата Andrew ()
На втором видео плохо идикатор видно ,нужно антибликовое покрытие...
Пленка для экрана телефона с антибликом,но она смялась(с размером  переборщил) поэтому и бликует.

--Zenit--Дата: Пятница, 20.03.2020, 22:20 | Сообщение # 235
Генерал-полковник
Группа: Пользователи
Сообщений: 1008
Награды: 19
Репутация: 32
Статус: Offline

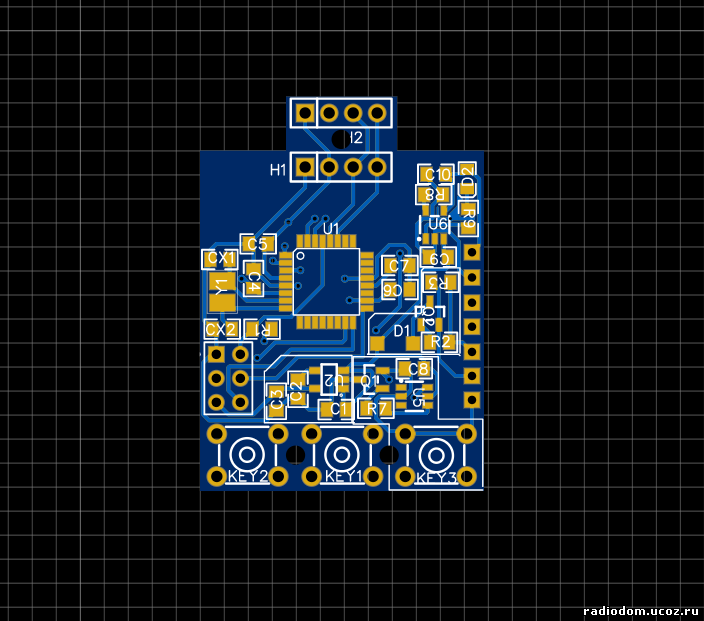

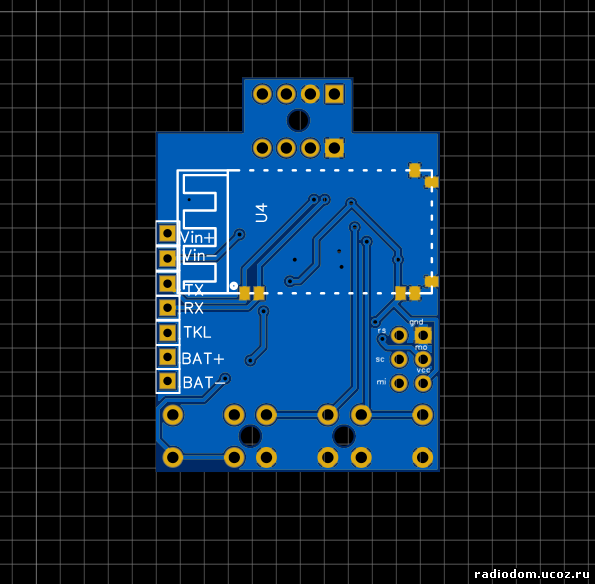

Универсальная плата читалки. Подключать можно к любой  плате Смарта любой версии..На плате присутствует зарядка для аккумулятора,а также умная кнопка на мк ПИК (можно заменить выключателем)и блютуз модуль.Работает как в проводном варианте так и в беспроводном смотря что поставить на плату.Подходят как олед 1.3 так и 0.96.
При установке 0.96 лишнее отпилить. На основе этой платы можно сделать часы.Размеры 30х36.Три кнопки одна вкл/вкл и две для управления читалкой.
Проц амемега 328р.Прошивка заливается через тот же программатор что и все кроты.


Прикрепления: 4205764.png(80.7 Kb) · 0934442.png(55.6 Kb)


Сообщение отредактировал --Zenit-- - Пятница, 20.03.2020, 22:24

reyДата: Вторник, 24.03.2020, 12:56 | Сообщение # 236
Подполковник
Группа: Пользователи
Сообщений: 112
Награды: 0
Репутация: 2
Статус: Offline
Цитата --Zenit-- ()
Универсальная плата читалки.
 На PCBWay она будет?


Сообщение отредактировал rey - Вторник, 24.03.2020, 12:58

--Zenit--Дата: Вторник, 24.03.2020, 19:07 | Сообщение # 237
Генерал-полковник
Группа: Пользователи
Сообщений: 1008
Награды: 19
Репутация: 32
Статус: Offline
Цитата rey ()
На PCBWay она будет?
Ссылка на проект  в easyeda.Вход в один клик через аккаунт гугл.Там есть всё.Схема,плата,просмотр платы,можно сделать ВОМ,гербер,отредактировать если нужно и сразу заказать изготовление платы.Думаю разберетесь.
https://u.to/dBflFw


Сообщение отредактировал --Zenit-- - Вторник, 24.03.2020, 19:12

reyДата: Четверг, 08.10.2020, 10:13 | Сообщение # 238
Подполковник
Группа: Пользователи
Сообщений: 112
Награды: 0
Репутация: 2
Статус: Offline
Попалась на глаза вот такая штука: https://u.to/B9XaGQ

Вот на ней бы читалку сделать, правда дороговато, но там не только читалку можно, но и компас заодно, высотомер, распознавание жестов и многое другое, сомнительной надобности.
 Описание этого "монстра" : http://wiki.amperka.ru/products:arduino-nano-33-ble-sense


Сообщение отредактировал rey - Четверг, 08.10.2020, 10:16

mongol791Дата: Четверг, 08.10.2020, 17:33 | Сообщение # 239
Генерал-полковник
Группа: Пользователи
Сообщений: 890
Награды: 15
Репутация: 16
Статус: Offline
rey, крутая штучка... можно собрать гаджет для рыболова-копателя. Есть и для копа интересное в этом модуле....

--Zenit--Дата: Четверг, 08.10.2020, 20:39 | Сообщение # 240
Генерал-полковник
Группа: Пользователи
Сообщений: 1008
Награды: 19
Репутация: 32
Статус: Offline
Цитата rey ()
Попалась на глаза вот такая штука: https://u.to/B9XaGQВот на ней бы читалку сделать, правда дороговато, но там не только читалку можно, но и компас заодно, высотомер, распознавание жестов и многое другое, сомнительной надобности.
 Описание этого "монстра" : http://wiki.amperka.ru/products:arduino-nano-33-ble-sense

Цена жесть( Да и блюпуп типа BLE наверное со Смартом не подружить.Зато можно подсчитывать количество махов с помощью акселерометра и голосом пин включать)
