Форум » Приборы для поиска » КРОТ СМАРТ » Читалка ВДИ с дисплеем для Смарт Крота. (Разработка,информация,обсуждение)
Читалка ВДИ с дисплеем для Смарт Крота.
--Zenit--Дата: Вторник, 19.01.2021, 13:51 | Сообщение # 316
Генерал-полковник
Группа: Пользователи
Сообщений: 1178
Награды: 26
Репутация: 41
Статус: Offline
Вот что на данный момент удалось реализовать.


AndrewДата: Вторник, 19.01.2021, 15:14 | Сообщение # 317
Генералиссимус
Группа: Администраторы
Сообщений: 6796
Награды: 16
Репутация: 77
Статус: Online
--Zenit--thumbup

--Zenit--Дата: Среда, 27.01.2021, 20:05 | Сообщение # 318
Генерал-полковник
Группа: Пользователи
Сообщений: 1178
Награды: 26
Репутация: 41
Статус: Offline
Сделал меню настроек катушки

AndrewДата: Среда, 27.01.2021, 20:38 | Сообщение # 319
Генералиссимус
Группа: Администраторы
Сообщений: 6796
Награды: 16
Репутация: 77
Статус: Online
А что за маленький $  на всех экранах?

--Zenit--Дата: Среда, 27.01.2021, 20:52 | Сообщение # 320
Генерал-полковник
Группа: Пользователи
Сообщений: 1178
Награды: 26
Репутация: 41
Статус: Offline
Цитата Andrew ()
А что за маленький $  на всех экранах?
Кристаллы жидкие вот и потекли) Этот дисплей сначала залил ацетоном,а потом еще и феном перегрел когда выпаивал.Думал вообще работать не будет.
Заливка прошивки


Сообщение отредактировал --Zenit-- - Среда, 27.01.2021, 20:53

reyДата: Среда, 27.01.2021, 21:59 | Сообщение # 321
Полковник
Группа: Пользователи
Сообщений: 176
Награды: 1
Репутация: 2
Статус: Offline
Цитата --Zenit-- ()
Заливка прошивки

Каким программатором это делается?


Сообщение отредактировал rey - Среда, 27.01.2021, 22:00

--Zenit--Дата: Четверг, 28.01.2021, 00:02 | Сообщение # 322
Генерал-полковник
Группа: Пользователи
Сообщений: 1178
Награды: 26
Репутация: 41
Статус: Offline
Цитата rey ()
Каким программатором это делается?
Пока что встроенным в расширительную плату.Потом можно любым ттл уарт,но я еще думаю может вообще сразу на плате блока распаять этот ттл уарт и вывести гнездо микроусб или магнитное на четыре контакта, заодно через него и зарядку сделать.
Так проще обновлять прошивку  и блок разбирать не надо. По этому блоку есть еще много интересных задумок,но время идет.Надо сначала минималку сделать,а потом уже с помощью обновлений всякие плюшки добавлять.

Добавлено (30.01.2021, 23:14)
---------------------------------------------
В общем и целом с прошивкой закончил.Назначение всех контактов понятно.Можно разводить плату.
Править косяки и делать доработки буду делать походу пьесы.

Сообщение отредактировал --Zenit-- - Четверг, 28.01.2021, 00:08

--Zenit--Дата: Четверг, 04.02.2021, 23:47 | Сообщение # 323
Генерал-полковник
Группа: Пользователи
Сообщений: 1178
Награды: 26
Репутация: 41
Статус: Offline

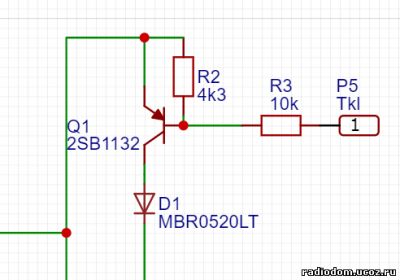

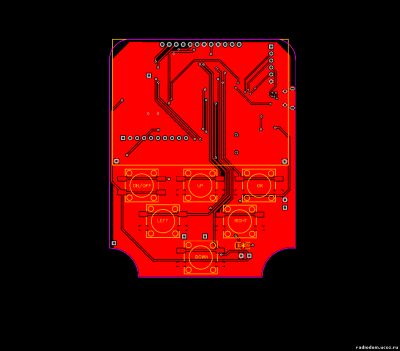

Нарисовал схему,развел плату. Гнездо микроUSB для прошивки.Кто не хочет может не впаивать ни гнездо,ни микросхему. На плате  имеются штыри для прошивки через TTL-UART адаптер желательно с контактами DTR и RST тогда на кнопочки нажимать не надо.
Для зарядки магнитное гнездо типа POGO.

Прикрепления: 0700408.png(24.7 Kb)


Сообщение отредактировал --Zenit-- - Четверг, 04.02.2021, 23:47

voffka585Дата: Понедельник, 08.02.2021, 20:08 | Сообщение # 324
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline
Цитата --Zenit-- ()
Нарисовал схему,развел плату. Гнездо микроUSB для прошивки.Кто не хочет может не впаивать ни гнездо,ни микросхему. На плате имеются штыри для прошивки через TTL-UART адаптер желательно с контактами DTR и RST тогда на кнопочки нажимать не надо.Для зарядки магнитное гнездо типа POGO.

Красиво!А можно будет  поменьше экран прикрутить (как на Про,драйвер другой) лежит один?А 2102 с раширительной перепаять для прошивки по usb?Сегодня опять с 3.0 HC-05 прислали для первой читалки,уже гора БТ модулей накопилась,может кто знает где HC-05 2.0V купить?!

--Zenit--Дата: Понедельник, 08.02.2021, 21:41 | Сообщение # 325
Генерал-полковник
Группа: Пользователи
Сообщений: 1178
Награды: 26
Репутация: 41
Статус: Offline
Цитата voffka585 ()
Красиво!А можно будет  поменьше экран прикрутить (как на Про,драйвер другой) лежит один?А 2102 с раширительной перепаять для прошивки по usb?Сегодня опять с 3.0 HC-05 прислали для первой читалки,уже гора БТ модулей накопилась,может кто знает где HC-05 2.0V купить?!
Под маленький сделаю.2102 можно взять с расширительной и разъем микроUSB подойдет с расширительной.
