Простой микроконтроллерный Пинпоинтер
|
|
| 4ff5fd2 | Дата: Суббота, 25.11.2017, 19:13 | Сообщение # 1066 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Еще один вариант термостабилизации.
Было изготовлено п\п 2шт еще год назад , раздал , теперь делаю третий.
Собирал по авторской схеме на attiny13a плюс стабилизатор LP2981A на 2,5в.Питание 2х АА.Транзистор BC857C;конденсаторы С2, С3 -пленочные; ферритовый стержень 400HH длина 70, d=10.

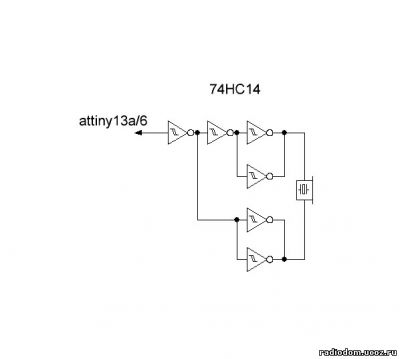

Пьезоизлучатель включен по мостовой схеме на логике 74HC14, питание берется до стабилизатора, прошивка Gnom13_4_kHz.

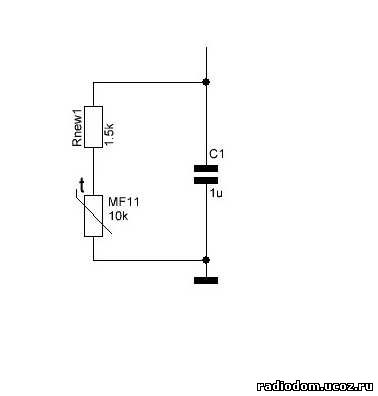

Для термостабилизации решил добавить параллельно конденсатору С1 термистор MF11 10кОм с дополнительным резистором 1,5ком см рис.
По результатам измерений изменение напряжения 700мВ на выводе 2 контроллера не превышает -+ 6% при изменении температуры в диапазоне 0-45 град.
В крайнем случае достаточно подключить только термистор.Например при 25град устанавливаем 650мВ , при температуре около 0 град получим 680мВ , а при 40град - 550мВ; чувствительность практически не изменяется.
Измерения проводились мультиметром с входным сопротивлением 5МОм.Потребление схемы без сигнала 0,9-1 мА, с сигналом 3,2мА. Громкость можно уменьшить дополнительным резистором последовательно излучателю.
Можно применить стабилизаторы LP2981, LP2982 , LP2985 или MCP1700 на напряжение 2,5В.Особенности этих стабилизаторов -малое потребление -0,1мА и малое падение напряжения- около 20мВ при токе 3мА.
Также MCP1700 на 3,3В применяю для питания Крот2 с помощью платы-переходника SOT-89/DIP. Падение напряжения около 70мВ при токе 100мА и при цене до 10грн.
Для феррита от фильтров скорее всего потребуется другое сопротивления термистора,так как в этом случае добротность катушки примерно вдвое меньше.
Сообщение отредактировал 4ff5fd2 - Воскресенье, 26.11.2017, 04:37 |
| |
|
|
| Tuberon | Дата: Понедельник, 27.11.2017, 23:13 | Сообщение # 1067 |
 Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Цитата delamorto (  ) Зачем так сложно со звуком?!Вибра проще подключается одним транзистором 7002 от светодиода, но ее плюс должен от источника тока запитан быть, а схему по питанию лучше от питания вибры отрезать шотки диодом, так как вибра вносит помехи и просаживает чувствительную цепь датчика, а саму вибру зашунтировать диодом. Вот пример решения схемы на 2-ух транзисторах с виброй. |
| |
|
|
| delamorto | Дата: Вторник, 28.11.2017, 09:26 | Сообщение # 1068 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Схемы нет, все в голове, а на печатке детали подписаны.
|
| |
|
|
| Tuberon | Дата: Вторник, 28.11.2017, 20:44 | Сообщение # 1069 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Цитата delamorto ( ) печатке детали подписаны. |
| |
|
|
| delamorto | Дата: Среда, 29.11.2017, 10:14 | Сообщение # 1070 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| да, PNP транзистор.
|
| |
|
|
| Ленин | Дата: Воскресенье, 03.12.2017, 07:42 | Сообщение # 1071 |
 Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Всех приветствую! Обновите ссылку для излучателя с генератором она битая=((
|
| |
|
|
| delamorto | Дата: Среда, 06.12.2017, 16:26 | Сообщение # 1072 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Наконецто пришли сенсоры, сваял на пробу пин с сенсором. Теперь думаю над корпусом, он будет с прозрачными вставками, под индикацию цели и включение пина.
|
| |
|
|
| de-si-gn | Дата: Среда, 06.12.2017, 18:49 | Сообщение # 1073 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата delamorto ( ) Теперь думаю над корпусом, он будет с прозрачными вставками, под индикацию цели и включение пина.
Преформа? А крышку с бортиками (от случайного включения) можно напечатать на принтере.
Включается минусом?
Сообщение отредактировал de-si-gn - Среда, 06.12.2017, 18:49 |
| |
|
|
| delamorto | Дата: Среда, 06.12.2017, 19:39 | Сообщение # 1074 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Сергей, преформа хорошо но не красиво.... Я пока только осваиваю 3д, помощь бы Вашу бесценно получить!
Включение по минусу, полевичком 7002.
|
| |
|
|
| de-si-gn | Дата: Среда, 06.12.2017, 20:14 | Сообщение # 1075 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата delamorto ( ) Включение по минусу, полевичком 7002.
Корпус я буду делать обязательно (когда появиться свободное время, сейчас завал работы), думал правда немного по-другому расположить детали.
|
| |
|
|
| delamorto | Дата: Среда, 06.12.2017, 20:29 | Сообщение # 1076 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Я думал как все скомпановать, чтобы и удобно и просто. Так например решил всю плату вытаскивать, если например надо достать и зарядить аккумулятор. Его емкость позволяет это делать раз в год-два . Поэтому схему зарядки на плате посчитал лишней. Думаю плату вставлять в пазы направляющие, а сзади закручивать все крышкой, с углублением под палец.
Я проверил сенсор- он прекрасно на холоде работает, как и пин. То что осталось сделать " костюмчик " по размерам платки.
|
| |
|
|
| de-si-gn | Дата: Среда, 06.12.2017, 20:39 | Сообщение # 1077 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Рисуйте габаритные размеры платы
|
| |
|
|
| Andrew | Дата: Среда, 06.12.2017, 20:46 | Сообщение # 1078 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| А если с сенсором бросить в рюкзак, в машину и тд и тп не будет сработок? ..
|
| |
|
|
| delamorto | Дата: Среда, 06.12.2017, 21:45 | Сообщение # 1079 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Цитата Andrew ( ) А если с сенсором бросить в рюкзак, в машину и тд и тп не будет сработок? .. |
| |
|
|
| delamorto | Дата: Среда, 06.12.2017, 22:04 | Сообщение # 1080 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Цитата de-si-gn ( ) Рисуйте габаритные размеры платы

Сама плата в LAY

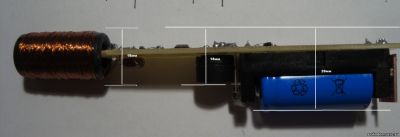

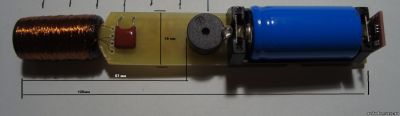

Я думал примерно такой корпус, не круглый , а скошенный и сенсор со стороны крышки утоплен.
Сообщение отредактировал delamorto - Четверг, 07.12.2017, 00:20 |
| |
|
|
