Простой микроконтроллерный Пинпоинтер
|
|
| arthol | Дата: Воскресенье, 19.03.2017, 21:52 | Сообщение # 721 |
 Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| Цитата sparkingsparking (  ) Начните со схемы на 1 странице.
Сообщение отредактировал arthol - Воскресенье, 19.03.2017, 21:52 |
| |
|
|
| sparkingsparking | Дата: Воскресенье, 19.03.2017, 23:46 | Сообщение # 722 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Тогда давайте взглянем на ваш конструктив. Фотографию можете сделать ?
|
| |
|
|
| arthol | Дата: Понедельник, 20.03.2017, 00:19 | Сообщение # 723 |
|
Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| Цитата sparkingsparking ( ) Тогда давайте взглянем на ваш конструктив. Фотографию можете сделать ? |
| |
|
|
| UYXER | Дата: Понедельник, 20.03.2017, 10:06 | Сообщение # 724 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline

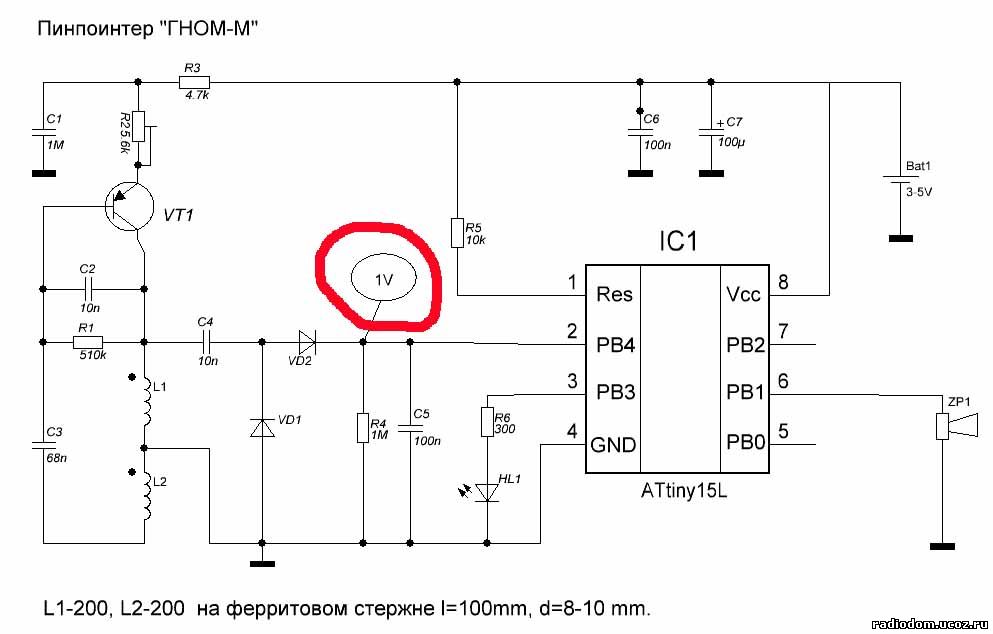

| arthol, А настройку то как производите? Каким диаметром провода мотали катушки? Какое напряжение на 2й ноге микроконтроллера?
Сообщение отредактировал UYXER - Понедельник, 20.03.2017, 10:10 |
| |
|
|
| TCB | Дата: Понедельник, 20.03.2017, 12:47 | Сообщение # 725 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2492
Статус: Offline
| Цитата arthol ( ) что на него смотреть то, нового ни чего не увидите.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| arthol | Дата: Понедельник, 20.03.2017, 16:21 | Сообщение # 726 |
|
Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| намотка 0.3 провод. на второй ноге 1.520в. а нужно сколько?
|
| |
|
|
| TCB | Дата: Понедельник, 20.03.2017, 17:11 | Сообщение # 727 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2492
Статус: Offline
| Цитата arthol ( ) на второй ноге 1.520в. а нужно сколько?
это к тому: зачем нам фото. Бывают случаи когда в упор не видишь элементарных ошибок, проверяясь десяток раз.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| arthol | Дата: Понедельник, 20.03.2017, 18:09 | Сообщение # 728 |
|
Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| Цитата TCB ( ) Бывают случаи когда в упор не видишь элементарных ошибок
и не выставится при диаметре 0.3. все это до одного места. чуйка как была 2-3 см, так и осталась. переменник тут ни причем если затроните и это. дело в другом. а вот в чем, не понятно. все номиналы перебирал, от малого до велика, как в генераторе, так и в обвязке. ни чего не изменилось.
единственное забыл упомянуть. пп собран на тиньке 13
Сообщение отредактировал arthol - Понедельник, 20.03.2017, 18:10 |
| |
|
|
| vikaivanova4801 | Дата: Понедельник, 20.03.2017, 18:11 | Сообщение # 729 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| arthol, Могу с уверенностью констатировать факт имеющейся у Вас конструктивной ошибке. Данная конструкция сохраняет работоспособность, а так же вышеуказанные параметры, даже если Вы процентов на 40-60 измените номиналы деталей обвеса микроконтроллера. Самое важное это. Устойчивая работа генератора. Думаю 99% там у Вас и незаладилось. А контроллер он либо работает либо нет. (Из разряда классики. "Он же памятник- Кто его посадит???
|
| |
|
|
| arthol | Дата: Понедельник, 20.03.2017, 18:17 | Сообщение # 730 |
|
Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| Цитата vikaivanova4801 ( ) конструкция сохраняет работоспособность
скорей дело в детальках. все радио элементы новые, бу не использую, не мой стиль.
|
| |
|
|
| vikaivanova4801 | Дата: Понедельник, 20.03.2017, 18:17 | Сообщение # 731 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| arthol, обрати внимание на катушку если имеются к.з. витки в принципе (смотря где они имеют место быть) работа генератора возможна. Но все лишние процессы возникающие в контуре из за имеющихся к.з витков определенно влияют на работу колебательного контура не влучшую сторону.
|
| |
|
|
| arthol | Дата: Понедельник, 20.03.2017, 18:24 | Сообщение # 732 |
|
Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| Цитата vikaivanova4801 ( ) имеются к.з. витки |
| |
|
|
| TCB | Дата: Понедельник, 20.03.2017, 18:24 | Сообщение # 733 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2492
Статус: Offline
| Цитата arthol ( ) и не выставится при диаметре 0.3. все это до одного места
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| vikaivanova4801 | Дата: Понедельник, 20.03.2017, 18:26 | Сообщение # 734 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| arthol, Как вариант поменяйте транзистор генератора.Возможно используемый Вами экземляр из ленты "от дядюшкиЛЯО" хоть и работоспособен как ключ, но даже на такой низкой частоте не имеет должного значения кофициента усиления. К сожалению ширпотреб и разбросы даже в одной партии велики. От сюда ноги и растут. Не работает нормально генератор, и приплыли. В данной схеме это фундамент.
|
| |
|
|
| arthol | Дата: Понедельник, 20.03.2017, 18:38 | Сообщение # 735 |
|
Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| Цитата vikaivanova4801 ( ) поменяйте транзистор генератора Добавлено (20.03.2017, 19:38)
---------------------------------------------
так же некоторые из 2s.... были опробованы. дело не в транзисторе или еще в чем. все работает. а чуйка как была, так и осталась. магнитные бури ни как не могут повлиять. живу под лесом, пром зоны и высоковольтки тоже рядом нет. мало ли для справки.
|
| |
|
|
