Простой микроконтроллерный Пинпоинтер - Страница 67 - Форум
[ Новые сообщения · Участники · Правила форума · Поиск · RSS ]

Форум » Приборы для поиска » Микроконтроллерный Пинпоинтер "ГНОМ-М" » Простой микроконтроллерный Пинпоинтер (Характеристики)
Простой микроконтроллерный Пинпоинтер
alpenglowsДата: Вторник, 25.07.2017, 14:03 | Сообщение # 991
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Понятно, спасибо за ответ! Просто смутило то, что у излучателя с генератором довольно большое потребление (20-30 мА), напрямую можно и порт спалить. Я такие излучатели всегда через биполяр подключаю.
Ещё хотел спросить: я правильно понимаю, что в этом варианте прошивки сигнал на PB4 (пин 3) и PB1 (пин 6) будет примерно одинаковый? Или на PB4 просто вкл/выкл, а не ШИМ?
Кстати, у Вас в схеме ошибка - PB3 и PB4 надо местами поменять.

delamortoДата: Вторник, 25.07.2017, 16:38 | Сообщение # 992
Майор
Группа: Пользователи
Сообщений: 97
Награды: 0
Репутация: 4
Статус: Offline
Микросхема не палится, она перезагружается если перегруз по выходу - проверено!  smile

radioscanerДата: Суббота, 29.07.2017, 15:39 | Сообщение # 993
Рядовой
Группа: Пользователи
Сообщений: 17
Награды: 0
Репутация: 1
Статус: Offline
Собрал прибор на Attiny13a, работает только с активным бузером и соответствующей ему прошивкой - Gnom13_Beep.hex. Не совсем понял какое напряжение нужно выставить на 2 ноге МК постоянное или переменное? В описании написано переменное и мерить и смотреть его даже лучше осциллографом, но откуда ему там взяться после диодного детектора, реально имеем постоянное от 0.5 - 2.4в. Наиболее стабилен при 1.5-1.7, если выставить 1в - орет не умолкая практически. С прошивками под пассивный излучатель - Gnom13_4_kHz.hex вообще молчит даже при включении, светодиод тоже не моргает. При прошивке (программатор minipro) заметил, что прошивка для активного бузера видна в окне программы если ее считать, а для пассивного - пусто, во всех ячейках FF как будто ее нет или залочена. Подскажите пожалуйста, что я делаю не так?

delamortoДата: Воскресенье, 30.07.2017, 00:21 | Сообщение # 994
Майор
Группа: Пользователи
Сообщений: 97
Награды: 0
Репутация: 4
Статус: Offline
В описании стоит примерно выставить один вольт, значек ~  как переменку воспринимаете ?  biggrin

Я бы рекомендовал апосля выставлении напряжения - выключить и включить пин.
И каждый раз как меняете сопротивление это делать.
Пассивный излучатель одной ногой на микросхему, другой на минус - это КЗ для нее.
Пассивный излучатель подключается через конденсатор 100NF - 10 UF, подбирается по приемлеммой громкости и стабильности работы пина.
По поводу программатора немогу ничего сказать, купите свисток китайский и будет счастье.....


Сообщение отредактировал delamorto - Воскресенье, 30.07.2017, 00:22

radioscanerДата: Воскресенье, 30.07.2017, 08:50 | Сообщение # 995
Рядовой
Группа: Пользователи
Сообщений: 17
Награды: 0
Репутация: 1
Статус: Offline
Цитата delamorto ()
Я бы рекомендовал апосля выставлении напряжения - выключить и включить пин
Все так и делал, пассивный через конденсатор 1мкф подключал. Можно и так оставить - звук у активного нормальный, громкий, но дело принципа...Странно, что не вижу программы после прошивки, хотя верификация проходит. А свистку очень далеко до minipro TL866A

D1M0NДата: Вторник, 08.08.2017, 19:29 | Сообщение # 996
Сержант
Группа: Пользователи
Сообщений: 20
Награды: 0
Репутация: 2
Статус: Offline
Всем привет ))
Вот решился повторить ваш ПП...
По форуму полистал и, честно говоря, без 100 грамм не разобраться )
Для начала заказал платку pin_DELAMORTO.lay6 верхнюю.
Только в ней не нашел кондюка на 100 мкф по питанию - электролит

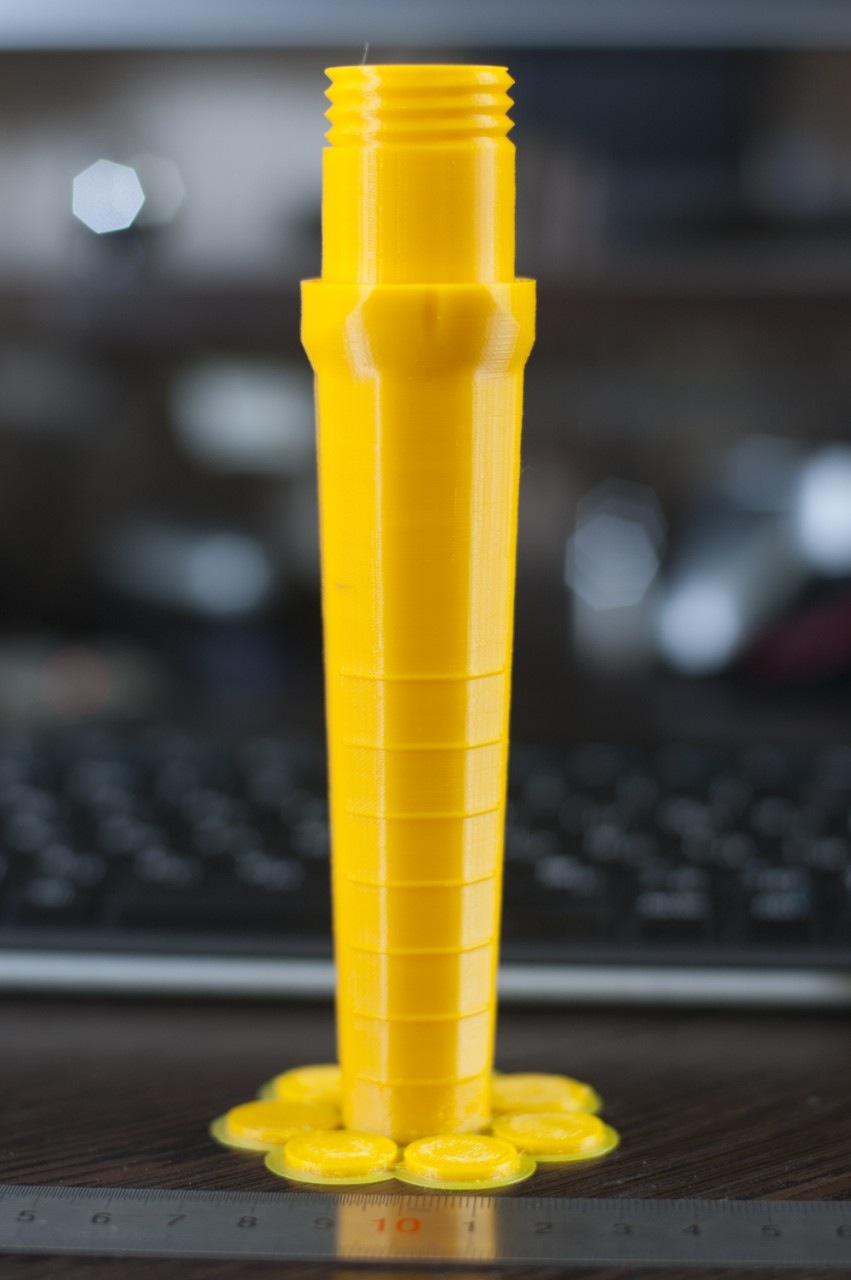

Так, как занимаюсь 3Д печатью, напечатал корпус - морковку на герконе который... Честно говоря - принцип магнитного удержания кольца под сомнением, но будет видно...
Бипер от материнки приготовил - он пассивный я так понял.
100мм феррит мне не всунуть с платой и 18650 кумулем, буду искать цилиндр от фильтра.

Вопрос по прошивке тиньки - какой скетч актуальный для данной схемы?
Всем добра и монет под пин ))
Прикрепления: 6326905.jpg (134.5 Kb)

TCBДата: Вторник, 08.08.2017, 19:42 | Сообщение # 997
Генералиссимус
Группа: Модераторы
Сообщений: 1936
Награды: 7
Репутация: 54
Статус: Offline
Цитата D1M0N ()
мне не всунуть с платой и 18650 кумулем
Так может посмотреть в сторону 16340, они в два раза короче. Емкости 700-750мАч для пина хватит...


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

D1M0NДата: Вторник, 08.08.2017, 20:38 | Сообщение # 998
Сержант
Группа: Пользователи
Сообщений: 20
Награды: 0
Репутация: 2
Статус: Offline
Нашел в закромах кабель ЮСБ от фотика какого-то
феррит цилиндр длина - 29мм, внешний диаметр 14мм, внутренний (отверстие) 7мм
Возможно использовать? резать шнур?

TCBДата: Вторник, 08.08.2017, 21:37 | Сообщение # 999
Генералиссимус
Группа: Модераторы
Сообщений: 1936
Награды: 7
Репутация: 54
Статус: Offline
Цитата D1M0N ()
Возможно использовать?
Как будет работать можно узнать только опытным путем...


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

D1M0NДата: Вторник, 08.08.2017, 21:54 | Сообщение # 1000
Сержант
Группа: Пользователи
Сообщений: 20
Награды: 0
Репутация: 2
Статус: Offline
Согласен, отпишу о результатах...
Может есть у кого лей файлик с виброй?
Я верхнюю платку с этого файла pin_DELAMORTO.lay6 решил делать
Код
http://www.radiodom.org/forum/2-2-21895-16-1498917061

Может подскажите, какая между ними разница?
Я в схемотехнике как-бы читатель а не писатель ))

зы. тысячное сообщение ))


Сообщение отредактировал D1M0N - Вторник, 08.08.2017, 22:07

TCBДата: Вторник, 08.08.2017, 23:27 | Сообщение # 1001
Генералиссимус
Группа: Модераторы
Сообщений: 1936
Награды: 7
Репутация: 54
Статус: Offline
Цитата D1M0N ()
Может есть у кого лей файлик с виброй?
По моему (если я чего то не пропустил) специальной прошивки для вибро нет. Я ее подключаю параллельно светодиоду. Но для подключения на плате должен быть дополнительный транзисторный ключ. На плате которую вы собрались делать его нет. Платы отличаются схемой генератора - верхняя по авторской на одном транзисторе, нижняя на двух транзисторах. На второй лучше стабильность работы, но ниже чуйка.
У меня по авторской схеме с ферритовым стержнем d10х100 работает так  http://gofile.me/6vH1q/o45uc560z


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

D1M0NДата: Среда, 09.08.2017, 08:59 | Сообщение # 1002
Сержант
Группа: Пользователи
Сообщений: 20
Награды: 0
Репутация: 2
Статус: Offline
Я имел ввиду не прошивку а рисунок печатки
До 2х ночи листал форум и нашел таки pin_1206_Sergey.lay6
Версия с ЮСБ портом для зарядки
Она по размеру подходит для корпуса на 3Д принтере.
Кто-что скажет по поводу повторения данной конструкции?
Я буду использовать феррит от фильтра 29мм длиной и 14мм диаметром
Я так понял в ней вибра висит не на светодиоде а на шине буззера...
Ещё разбираться и разбираться...
Сверху-слева платы (зеркало) разрыв после зарядки для диода шоттки или для геркона?

Добавлено (09.08.2017, 09:59)
---------------------------------------------

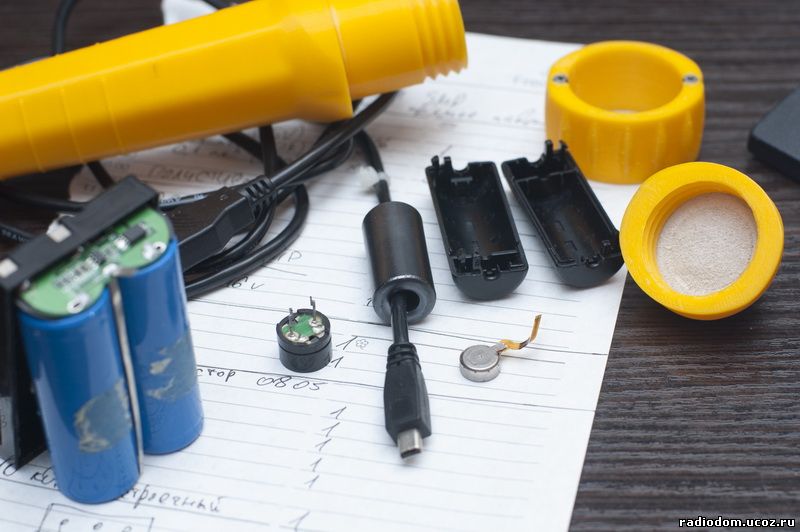

Выковырял из старого самсунга плоский вибромоторчик 3х вольтовый
Буззер от компа
кумуль без защиты буду ставить 16340 880 мА
справится он с питанием платы с мотором и смд диодом на подсветку цели?


AndrewДата: Среда, 09.08.2017, 09:48 | Сообщение # 1003
Генералиссимус
Группа: Администраторы
Сообщений: 7536
Награды: 17
Репутация: 86
Статус: Offline
справиться

delamortoДата: Среда, 09.08.2017, 20:10 | Сообщение # 1004
Майор
Группа: Пользователи
Сообщений: 97
Награды: 0
Репутация: 4
Статус: Offline
Феррит само то, вибру зашунтируйте диодом, а то такие помехи от него....что и ставить не хочется .

Сообщение отредактировал delamorto - Среда, 09.08.2017, 20:19

D1M0NДата: Среда, 09.08.2017, 23:03 | Сообщение # 1005
Сержант
Группа: Пользователи
Сообщений: 20
Награды: 0
Репутация: 2
Статус: Offline

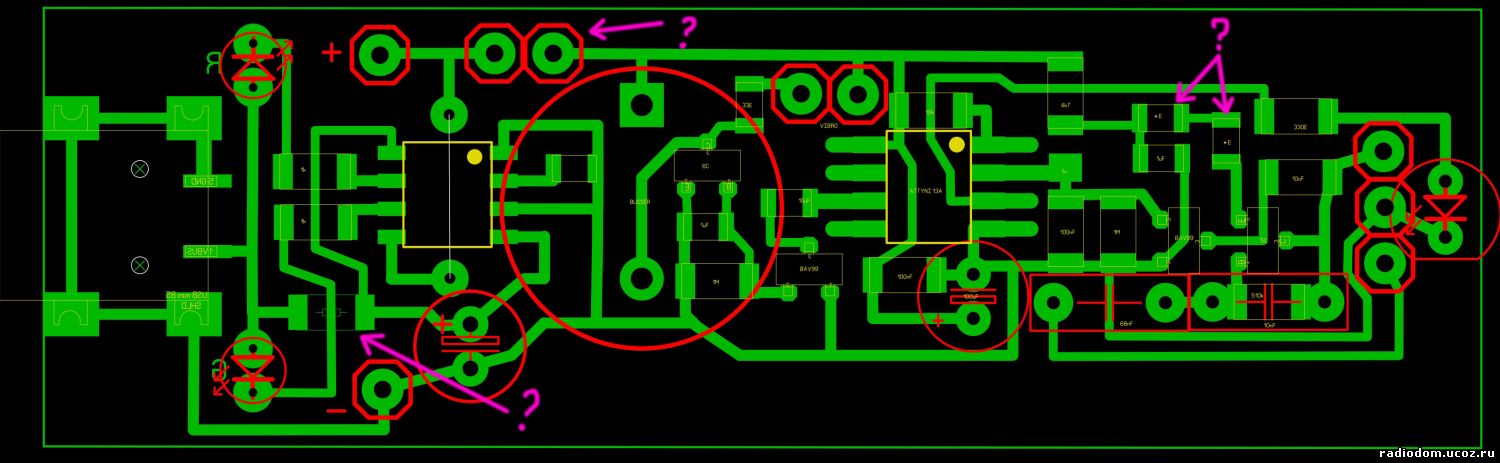

Вопросы назрели -
1) в схеме зарядки 0.4Е обозначен как предохранитель - что это?
2) буззер активный или пассивный?
3) 2 резистора обозначены, как *Е - их подбирать опытным путём? Какие примерно номиналы?
4) Сверху-слева платы (зеркало) разрыв после зарядки для диода шоттки или для геркона?
5) 5C - pnp переход а 6C npn? может кто подскажет аналоги?

шунт - паралельно вибре в обратной полярности диод?
Вибра у меня не мотор с грузом а круглая таблетка на 3 вольт, если проблема возникнет то буду костыли допиливать

Добавлено (10.08.2017, 00:03)
---------------------------------------------
Пока жду печатную плату - собираю детальки...
вот список составил, кому может пригодится


Код
mini USB B5 SHLD
RED diode
GREEN diode
1k
1k
0.4E
TP4056            5.82      https://freedelivery.prom.ua/p379570847-chip-tp4056-sop8.html
10uF 16v elektrolit
1k2
BUSSER            6      https://freedelivery.prom.ua/p379570812-zummer-aktivnyj-buzzer.html
6C
1uF
1M
33E
10uF
BAV99
VIBRO
100nF
ATTYNI 13A         19.40      https://freedelivery.prom.ua/p379571088-chip-attiny13-attiny13a.html
10k
100uF 16v elektrolit
4k7
100nF
1M
1uF
*E
*E
BAV99
5C            0.97      https://freedelivery.prom.ua/p455651548-chip-bc807-sot23.html
510k
330E
10nF
68nF DIP polistirol
10nF DIP polistirol
WHITE bright diode
Прикрепления: 8390447.jpg (119.5 Kb) · 6852831.jpg (59.8 Kb)


Сообщение отредактировал D1M0N - Среда, 09.08.2017, 23:10
