Простой микроконтроллерный Пинпоинтер
| |
| kastet1410 | Дата: Понедельник, 12.02.2018, 00:18 | Сообщение # 1201 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Доброго времени суток...возник вопрос...касательно ключа на звук...по схеме от тсв...у меня с этим ключом получилось потребление ~10ма...есть звук или нет звука ~10ма...но иногда после того как попищит потребление приходит в норму и составляет ~1,5ма...
Осциллографа на руках нет...глянул вольтметром 6ю ножку камня ...и периодически после звукового сигнала на ней висит напряжение приблизительно равное напряжению питания...т.е если поднести...убрать мишень...иногда на ней ноль(при отсутствии мишени и звук.сигнала)...иногда присутствует напряжение(при отсутствии мишени и звукового сигнала)...и как я понял транзистор не всегда закрывается...от туда и вылазит потребление 10ма...(немного конечно...но всё равно)
Вопрос в следующем...это нормальное явление для такого включения пьезика? Или возможно проблема в контроллере?
|
| |
| |
| delamorto | Дата: Понедельник, 12.02.2018, 11:18 | Сообщение # 1202 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Именно так kastet1410, висит там потенциал.

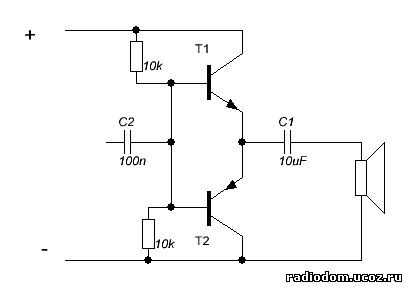

Лечится 2-мя транзисторами повторителями. Причем потом можно любые динамики подключать, с любым сопротивлением.
Сообщение отредактировал delamorto - Понедельник, 12.02.2018, 11:27 |
| |
| |
| TCB | Дата: Вторник, 13.02.2018, 00:09 | Сообщение # 1203 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1927
Статус: Offline
| kastet1410, позже появилась рекомендация ставить конденсатор на выход звука. Для схемы с ключом (эта схема для пьезоилучателя) после конденсатора придется, наверное, ставить еще и резистор (из точки "b") на землю - надо проверять.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| kastet1410 | Дата: Вторник, 13.02.2018, 06:10 | Сообщение # 1204 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Спасибо за ответы,поставлю эмитерный повторитель...
|
| |
| |
| TCB | Дата: Вторник, 13.02.2018, 22:42 | Сообщение # 1205 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1927
Статус: Offline
| Цитата kastet1410 (  ) поставлю эмитерный повторитель...
И еще, у меня на схеме узел на VT2 нужен только если применяется пьезоизлучатель. Для электромагнитного излучателя он бесполезен.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| arthol | Дата: Четверг, 15.02.2018, 19:07 | Сообщение # 1206 |
 Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| Цитата delamorto ( ) Схема Гнома на lm324 Чувствительность 20см на монету. |
| |
| |
| kastet1410 | Дата: Пятница, 16.02.2018, 17:14 | Сообщение # 1207 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| TCB,это все понятно....кондер я ставил...звук тихий...как без этого ключа...правда кондер не подтягивал на питание...и этож не совсем ключ получается...что то вроде схемы для удваения амплитуды...и если ставить стабилизатор....и питать камень...от стабилизатора...то возможны похрюкивания звука...в этой схеме сигнал сикамня должен соответствовать амплитуде питающего этот ключ...
Вообщем и так и так попробую...поробую кондер подтянуть резаком на питание.
Не хочется отверстие для звука в корпусе делать...а так нехрена не слышно...
|
| |
| |
| TCB | Дата: Пятница, 16.02.2018, 21:59 | Сообщение # 1208 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1927
Статус: Offline
| kastet1410, я со звуком вообще не парюсь - поставил вибру. Мне нравится и ни каких лишних дырок в корпусе...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| kastet1410 | Дата: Пятница, 16.02.2018, 23:56 | Сообщение # 1209 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Так да...вибро рулит... Просто для интереса...хочу и звук до ума довести...
Короч подтянул разделительный кондер резюком 10к к минусу...
Все пришло в норму...громкость не пострадала потребление когда молчит ~1.5ма...со звуком ~10ма
Излучатель пьезо 2кгц
И накидал навесом эмитерный повторитель...пьезо на него вешать нет смысла...тихо.
А магнитный есть....звук громкий...и потребление не большое ~12ма...когда пищи...когда молчит 1.5ма
Сообщение отредактировал kastet1410 - Суббота, 17.02.2018, 00:12 |
| |
| |
| delamorto | Дата: Суббота, 17.02.2018, 14:39 | Сообщение # 1210 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Вибру не люблю.....совсем.
|
| |
| |
| Andrew | Дата: Воскресенье, 18.02.2018, 23:23 | Сообщение # 1211 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата TCB ( ) не парюсь - поставил вибру.
|
| |
| |
| CTAC | Дата: Понедельник, 19.02.2018, 13:52 | Сообщение # 1212 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline

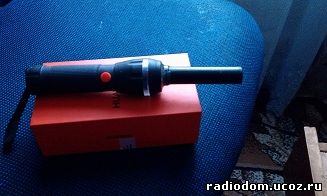

| Вот что получилось у меня плата настроенная Андреем , корпус с фонарика , тоже подсмотрел на форуме, по началу тоже была идея установить вибро но после испытаний отказался, звук как то приятнее. вчера прошёл тестирование в полевых условия, пин показал себя с хоршей стороны, ложных сработок ноль только цель, прибором доволен, Автору спасибо !
|
| |
| |
| igorit | Дата: Суббота, 24.02.2018, 21:38 | Сообщение # 1213 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Собрал Гнома,все хорошо работает.Кроме одного момента.Не так чтобы сильно напрягала ,но может можно как то это устранит.Когда убираешь пин от мишени ,звук не зразу замолкает,есть какая то задержка.Так сказать послезвучие.Нет четкой границы.Из-за этой задержки не могу прикрутить вибро.Мой пин на пъезо с генератором.
|
| |
| |
| delamorto | Дата: Суббота, 24.02.2018, 22:01 | Сообщение # 1214 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Если у вас гном на 1 транзисторе генератор- то вы не точно настроили напряжение перемеником.
Вдобавок излучатель нагружает микросхему, ее повторителем лучше усилить.
|
| |
| |
| igorit | Дата: Суббота, 24.02.2018, 22:12 | Сообщение # 1215 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| delamorto, Да ,на одном транзисторе.Сейчас готовлю к сборке по вашему варианту на двух с повторителем.Надеюсь все пройдет удачно.Выставить точно напряжение мне не совсем удобно-сопротивление на 10 кОм,поймать трудно,
|
| |
| |
|
|
