Простой микроконтроллерный Пинпоинтер
| |
| kastet1410 | Дата: Среда, 28.02.2018, 23:20 | Сообщение # 1216 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Интересно,а как в пнинципе напряжение на генераторе можно точно настргить...т.е при при температуре к примеру 25гр. Мы выставим 1v...при температуре 20гр. Там уже будет 0.9v при 15гр. 0.8v и(приблизительно) и т.д
|
| |
| |
| delamorto | Дата: Четверг, 01.03.2018, 08:02 | Сообщение # 1217 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Ну утричком встал, на градусник взор кинул, пин подкрутил перед копом и пошел .....
|
| |
| |
| kastet1410 | Дата: Четверг, 01.03.2018, 15:09 | Сообщение # 1218 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Я себе выставил ~0.8в при пятнадцати градусах(весна...осень...самый коп).,,,получилось что до 20гр. Максимальная чуйка....выше 20гр..напряжение преввшает вольт и чуйка снижается но до 40гр. Не меньше 4см на пятак,что уже оч.не плохо....при минус пяти пин поностью работоспособен но уже есть ложняки при резких махах....но работать можно
|
| |
| |
| delamorto | Дата: Четверг, 01.03.2018, 17:44 | Сообщение # 1219 |
|
Майор
Группа: Пользователи
Сообщений: 97
Статус: Offline
| Ну там еще и падения напряжения сказываются при сработке на звук или вибру.
|
| |
| |
| kastet1410 | Дата: Пятница, 02.03.2018, 08:02 | Сообщение # 1220 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Если ставить вибру источник питания должен быть хорошим....да и развязать по питанию стабилизатором нужно(ht7530 например)....а от диода по питанию толку нет и быть не может....
|
| |
| |
| TCB | Дата: Пятница, 02.03.2018, 12:23 | Сообщение # 1221 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1935
Статус: Offline
| Цитата kastet1410 (  ) а от диода по питанию толку нет и быть не может....
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| DiDav | Дата: Суббота, 17.03.2018, 11:09 | Сообщение # 1222 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Спасибо автору. Зачетная конструкция! Чего я 2 года без пинпоинтера шарился. Собрал за вечер вместе с травлением платы, подбором деталек, и намоткой катушки. Купить только тиньку и феррит пришлось. Заработало с первого включения. Катушка на стержне D8мм проводом 0,2. Чуйка 4+ см(мелкую монету). Металлическую линейку чует за7 см. Обнаружил не то фичу не то баг - расстояние сработки практически одинаково со всех сторон катушки. Кстати от напряжения на 2 пине тиньки чуйка слабо зависит как то. Осталось самое сложное - подобрать подходящий корпус. Не часто, но бывают ложняки. А кто нибудь пробовал. Включение кнопкой(без фиксации) под пальцем делать? На сколько это удобно?
Сообщение отредактировал Dimdaval5519 - Суббота, 17.03.2018, 20:33 |
| |
| |
| 4ff5fd2 | Дата: Воскресенье, 18.03.2018, 12:56 | Сообщение # 1223 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 636
Статус: Offline
| Цитата Dimdaval5519 ( ) Включение кнопкой(без фиксации
использую тактовую кнопку + схема антидребезга на 74НС14 + триггер 74НС74 управляет питанием через LP2982-3.0v - получим выключатель с фиксацией  .
Главное что можно использовать любую кнопку подходящего размера без фиксации. Пьезоизлучатель 4кГц Ф 20 мм включен через два инвертора 74НС14 -получается мостовая схема, работает громко даже если отверстие под излучатель в корпусе ПП заклеить скотчем.
|
| |
| |
| de-si-gn | Дата: Воскресенье, 18.03.2018, 13:53 | Сообщение # 1224 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата 4ff5fd2 ( ) использую тактовую кнопку + схема антидребезга на 74НС14 + триггер 74НС74 управляет питанием через LP2982-3.0v - получим выключатель с фиксацией

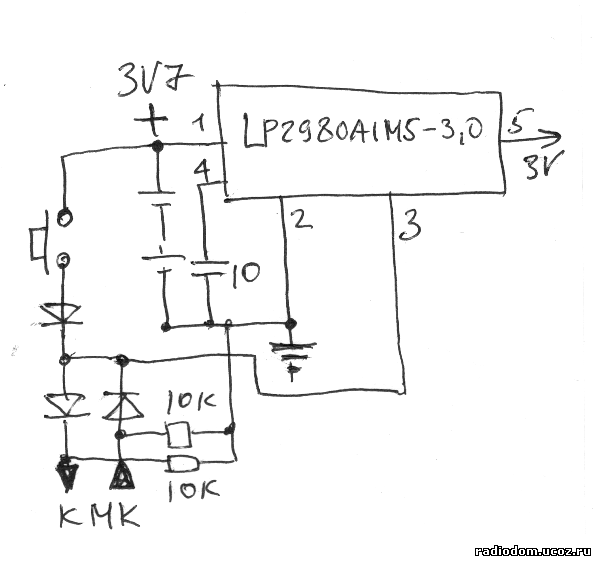

Если Андрей немного изменит прошивку, то можно будет включать и выключать кнопкой без фиксации. А еще пин сможет сам выключатся при снижении напряжения ниже заданного.
Сообщение отредактировал de-si-gn - Воскресенье, 18.03.2018, 16:51 |
| |
| |
| TCB | Дата: Воскресенье, 18.03.2018, 14:49 | Сообщение # 1225 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1935
Статус: Offline
| Цитата 4ff5fd2 ( ) использую...
Почему то многие только рассказывают о том как они удачно решили какую то проблему (например с температурной нестабильностью), но конкретики ни какой - "это мой секрет"...
Почему я выкладывая новую разводку платы сопровождаю ее схемой, перечнем...
Вот думаю может и самому делать так же - по удалять все свои платы с сайта, а оставить только рассказки какая удачная получилась очередная компоновка?!...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| DiDav | Дата: Воскресенье, 18.03.2018, 18:15 | Сообщение # 1226 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Да нет, мне проще микро выключатель с фиксацией поставить. Я к тому что время запуска не более секунды. Нажал, поискал, отпустил. Просто в мыслях литий полимерный аккумулятор использовать на 50 мАч от блютуза. На нем при потреблении 40 мА протянет порядка часа. Для поиска в постоянно включенном состоянии маловато . А если только на время в ямке порыть - так на день выше крыши. Есть еще литий полимерный аккум побольше, его точно с гаком хватит. Но вот боюсь в тот корпус что я хочу он не влезет.
Гм. Что то намерил не то. Тестер показал 40мА потребления в состоянии ожидания, автор пишет до 5 мА, и аккум на 50мАч работает более часа и заряду еще о-го-го
Сообщение отредактировал Dimdaval5519 - Воскресенье, 18.03.2018, 19:04 |
| |
| |
| 4ff5fd2 | Дата: Воскресенье, 18.03.2018, 20:35 | Сообщение # 1227 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 636
Статус: Offline
| Цитата TCB ( ) почему не выложить здесь рабочую схему
потому что "в процессе" , сырое не выкладываю . плата готова, работает. Этап изготовления корпуса.И схему нарисовать в sPlan7 , а то на листиках всегда теряется. После сборки будет на форуме.
Цитата TCB ( ) например с температурной нестабильностью
http://www.radiodom.org/forum/2-2-23699-16-1511630017
вопросов не задавали, наверное никому не нужно
|
| |
| |
| TCB | Дата: Воскресенье, 18.03.2018, 21:30 | Сообщение # 1228 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1935
Статус: Offline
| Цитата 4ff5fd2 ( ) После сборки будет на форуме
То что Вы выкладывали я то ли пропустил, то ли уже забыл ...
По поводу включения пьезика - есть ли смысл в применении микросхемы? Собственно необходимо создать максимальную разность потенциалов, ток практически не имеет значения - по идее схема на одном транзисторе эту проблему решает. Вы не пробовали сравнивать какая разница в результате?
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| 4ff5fd2 | Дата: Понедельник, 19.03.2018, 11:21 | Сообщение # 1229 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 636
Статус: Offline
| Цитата TCB ( ) По поводу включения пьезика - есть ли смысл в применении микросхемы?
Ранее применял питание - элемент АА х 2шт. Стабилизатор на 2,5в. Громкость с микросхемой была достаточна даже с пьезиком Ф 14мм на 4кГц.
пс С транзистором можно попробовать если в цепь коллектора вместо резистора включить обмотку реле сопротивлением 1 - 2 кОм. (РЭС80 или РЭС60, РЭС49 на 27в) - кричит еще громче.
Сообщение отредактировал 4ff5fd2 - Понедельник, 19.03.2018, 11:27 |
| |
| |
| sparkingsparking | Дата: Понедельник, 19.03.2018, 21:01 | Сообщение # 1230 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Цитата de-si-gn ( ) Если Андрей немного изменит прошивку, то можно будет включать и выключать кнопкой без фиксации. А еще пин сможет сам выключатся при снижении напряжения ниже заданного. Цитата TCB ( ) А мне вот интересно, почему не выложить здесь рабочую схему своей реализации прибора??? И к ней добавить описание, что и зачем добавлено/изменено. Ведь не все здесь присутствующие являются большими знатоками схемотехники... Да и тем кто понимает можно оказать услугу, чтобы не тратили время на эксперименты. Можно и платку показать...Почему то многие только рассказывают о том как они удачно решили какую то проблему (например с температурной нестабильностью), но конкретики ни какой - "это мой секрет"...
Если сам автор не хочет делится, то что о простых "смертных " говорить....
|
| |
| |
|
|
