| ilchenkoshostka1979 | Дата: Суббота, 07.05.2016, 06:09 | Сообщение # 4366 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Приветствую.Прошу сильно не пинать.Спаял крота,запустил вроде работает.При настройках(может так совпало)при переключении профиля на 3-й,прибор завис(пропало изображение на экране).Выкл-вкл. питание,на экране загорается заставка"KPOT23-48-GAIN4U Prof=3". звучит звуковая заставка и дальше ничего не происходит.Подскажите в чем может быть беда?Заранее спасибо.
|
| |
| |
| Yurik2304 | Дата: Суббота, 07.05.2016, 08:05 | Сообщение # 4367 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline
| Цитата янукович (  ) одной стороной пустить Добавлено (07.05.2016, 09:05)
---------------------------------------------
Цитата ilchenkoshostka1979 ( ) звучит звуковая заставка и дальше ничего не происходит |
| |
| |
| янукович | Дата: Суббота, 07.05.2016, 08:05 | Сообщение # 4368 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4015
Статус: Offline
| ilchenkoshostka1979, попробуйте еще раз перепрошить, проверьте питание (не проседает-ли), если проблема останется, смотрите кварц и конденсаторы возле него.
|
| |
| |
| Arbalet91 | Дата: Суббота, 07.05.2016, 11:21 | Сообщение # 4369 |
|
Полковник
Группа: Пользователи
Сообщений: 151
Статус: Offline
| Yurik2304, на вашей схеме с1, 22Нана, должно быть 22Пика
Продажа графита!
http://radiodom.org/forum/9-73-1
|
| |
| |
| янукович | Дата: Суббота, 07.05.2016, 13:10 | Сообщение # 4370 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4015
Статус: Offline
| ...И еще нету "подтягивающего" конденсатора, после р-13 на землю (2.2 нан.)
|
| |
| |
| ilchenkoshostka1979 | Дата: Суббота, 07.05.2016, 14:03 | Сообщение # 4371 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Спасибо Yurik2304!
звучит звуковая заставка и дальше ничего не происходитПопробуйте при включении зажать плюс минус и ноль. Проделал такую процедуру.Вылечилось.  .
|
| |
| |
| Andrew | Дата: Воскресенье, 08.05.2016, 09:42 | Сообщение # 4372 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7538
Статус: Offline
| Цитата ilchenkoshostka1979 ( ) при включении зажать плюс минус и ноль |
| |
| |
| Yurik2304 | Дата: Воскресенье, 08.05.2016, 19:26 | Сообщение # 4373 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline

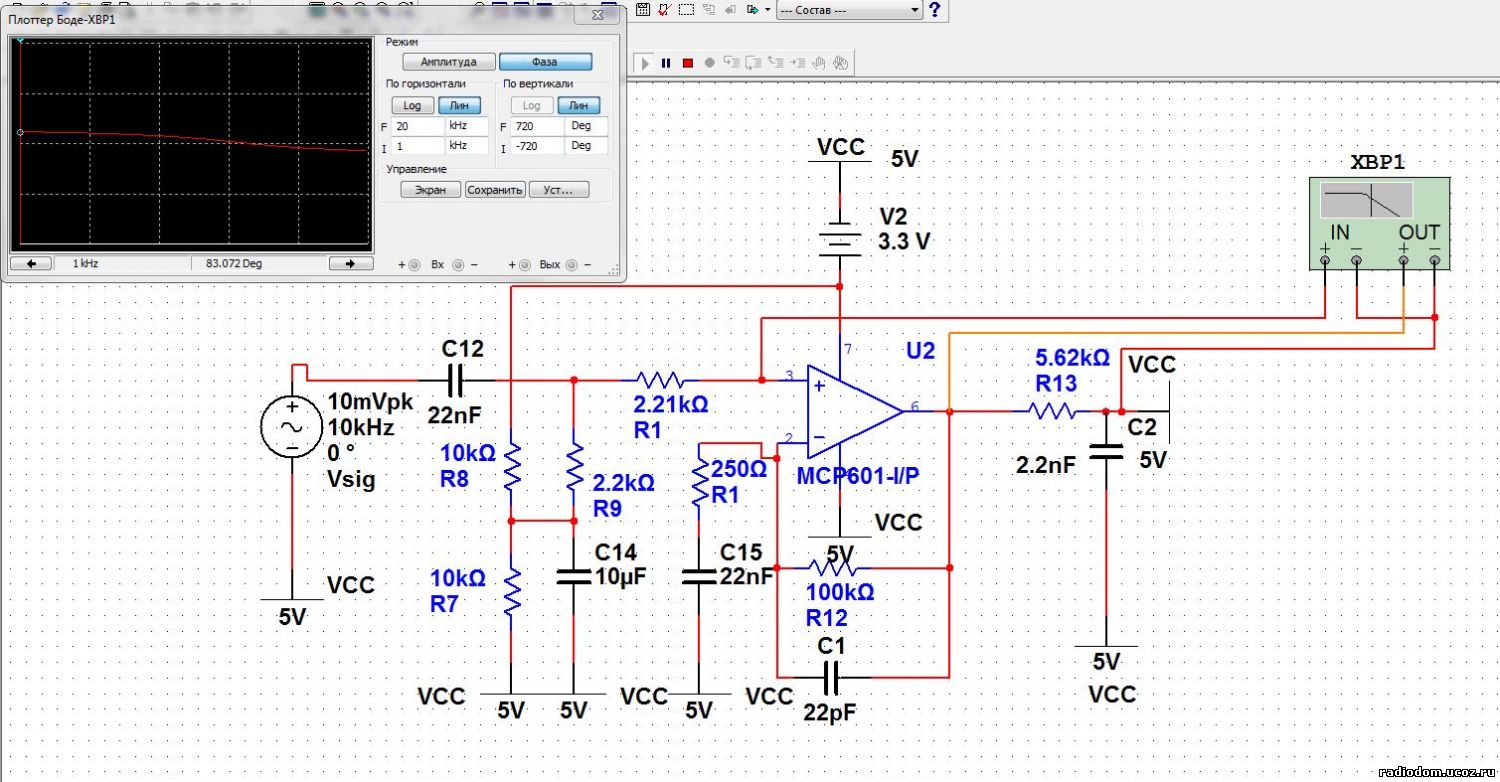

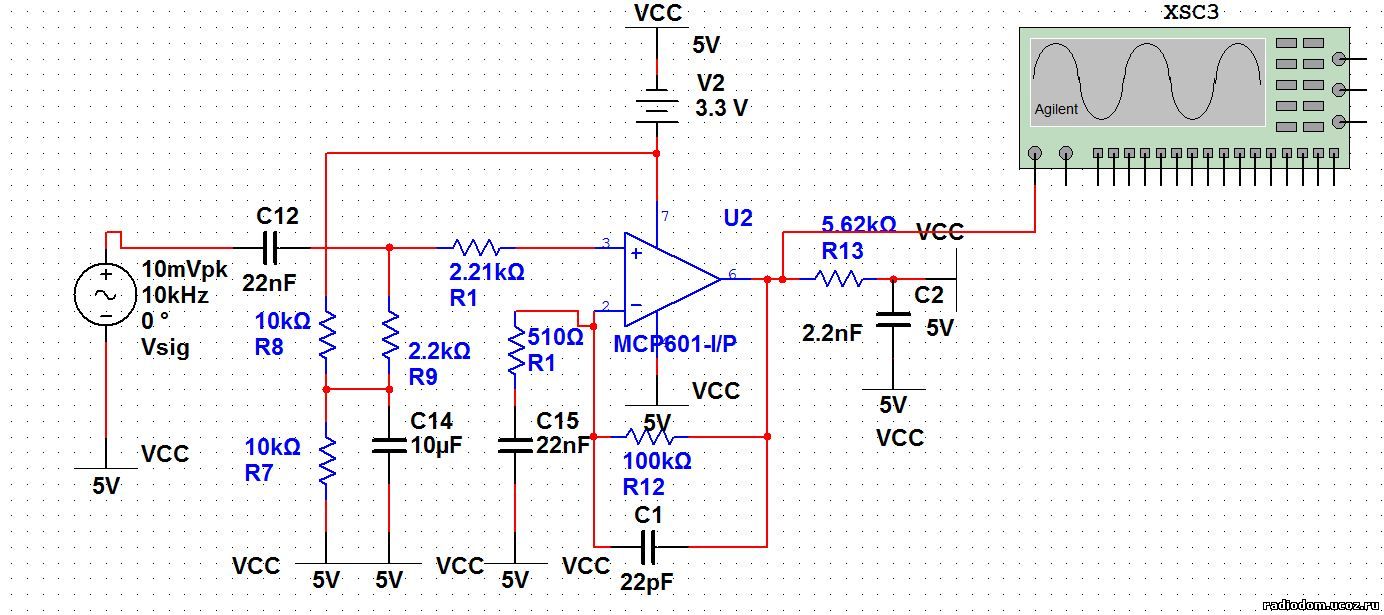

| Исправил ошибки в схеме.На компе все работает красиво.Получается чем меньше частота,тем меньшего номинала должен быть Р10 и наоборот,для поддержания необходимого усиления (около 100) и отсутствия искажений.Теперь попробую поиграться вживую,потому как свыше 10Кгц настроить не получалось.На 15Кгц сплошная морзянка.
|
| |
| |
| fedya_valki | Дата: Воскресенье, 08.05.2016, 19:53 | Сообщение # 4374 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Yurik2304 ( ) Исправил ошибки в схеме.
Не все. Сигнал нужно снимать с точки соединения R13 и С2.
Для просмотра АЧХ усилителя используйте Bode Plotter, или как он там называется, забыл.
Сообщение отредактировал fedya_valki - Воскресенье, 08.05.2016, 20:03 |
| |
| |
| Yurik2304 | Дата: Воскресенье, 08.05.2016, 20:16 | Сообщение # 4375 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline
| Цитата fedya_valki ( ) с точки соединения R13 и С2. |
| |
| |
| Yurik2304 | Дата: Воскресенье, 08.05.2016, 21:12 | Сообщение # 4376 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline
| Bode Plotter оказывается есть в Мультисиме,подключил,но пока не разобрался что к чему.
|
| |
| |
| fedya_valki | Дата: Воскресенье, 08.05.2016, 21:24 | Сообщение # 4377 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Yurik2304 ( ) Bode Plotter оказывается есть в Мультисиме
Конечно есть, я тоже Мультисимом пользую иногда))).
Выбираете логарифмический масштаб везде и частоту от 100Гц до 20 кГц. А диапазон - от 1 и до 50-60дБДобавлено (08.05.2016, 22:24)
---------------------------------------------
Цитата Yurik2304 ( ) там нет сигнала.Р13 нагрузочный
Да нет, батенька, там как раз С2 нагрузочный,...
|
| |
| |
| Yurik2304 | Дата: Воскресенье, 08.05.2016, 21:38 | Сообщение # 4378 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline
| Кажется С2 нужно было подключать до Р13 а не после.
|
| |
| |
| fedya_valki | Дата: Воскресенье, 08.05.2016, 21:45 | Сообщение # 4379 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Yurik2304 ( ) С2 нужно было подключать до Р13 а не после
Посмотрите схему Крота, там с выхода ОУ сигнал идёт через резистор на конденсатор, который второй ногой сидит на земле, RC антиальясинговый фильтр, а на вход контроллера, АЦП, сигнал снимается с точки соединения R и С
|
| |
| |
| Yurik2304 | Дата: Воскресенье, 08.05.2016, 22:03 | Сообщение # 4380 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline

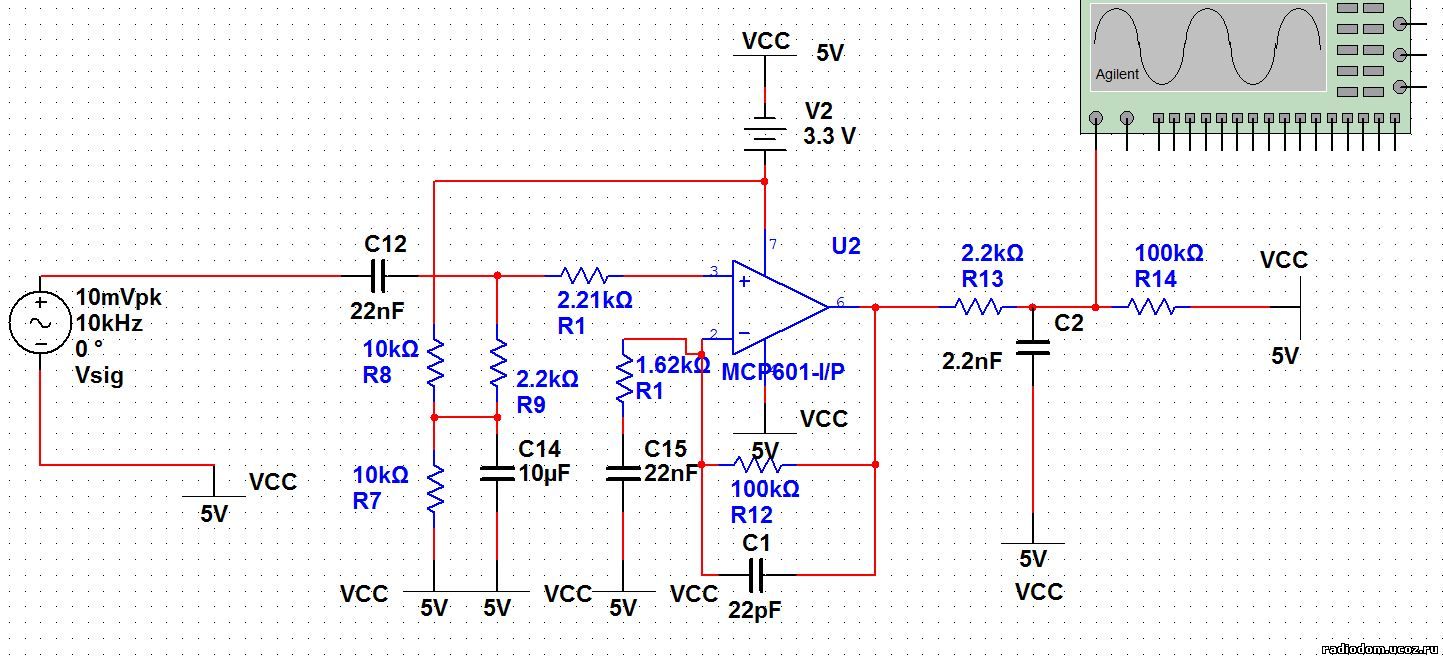

| Значит нужно добавить еще Р14,вот так,потому как без него будем мерять просто в одной точке на минусе.
|
| |
| |
|
|
