Вопросы и ответы по КРОТу-2
| |
| fedya_valki | Дата: Воскресенье, 08.05.2016, 22:31 | Сообщение # 4381 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Yurik2304 (  ) Значит нужно добавить еще Р14
Где Вы видели в схеме крота R14 на входе АЦП? Там высокоимпедансный вход в режиме АЦП, никаких подтягивающих резисторов нету. R13 в оригинале 2к2. С2 - 2н2. Сигнал снимается с С2. Всё.
|
| |
| |
| Andrew | Дата: Понедельник, 09.05.2016, 09:38 | Сообщение # 4382 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7538
Статус: Offline

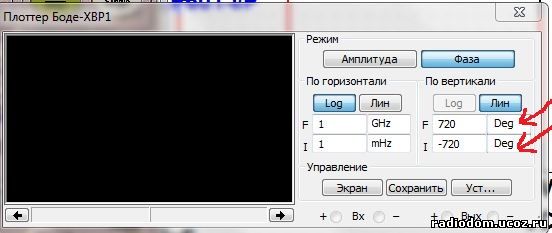

| Yurik2304, Покажите АЧХ!
|
| |
| |
| Yurik2304 | Дата: Понедельник, 09.05.2016, 18:33 | Сообщение # 4383 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline
| Цитата fedya_valki ( ) Там высокоимпедансный вход в режиме АЦП Цитата Andrew ( ) Покажите АЧХ!
|
| |
| |
| Yurik2304 | Дата: Понедельник, 09.05.2016, 20:47 | Сообщение # 4384 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline

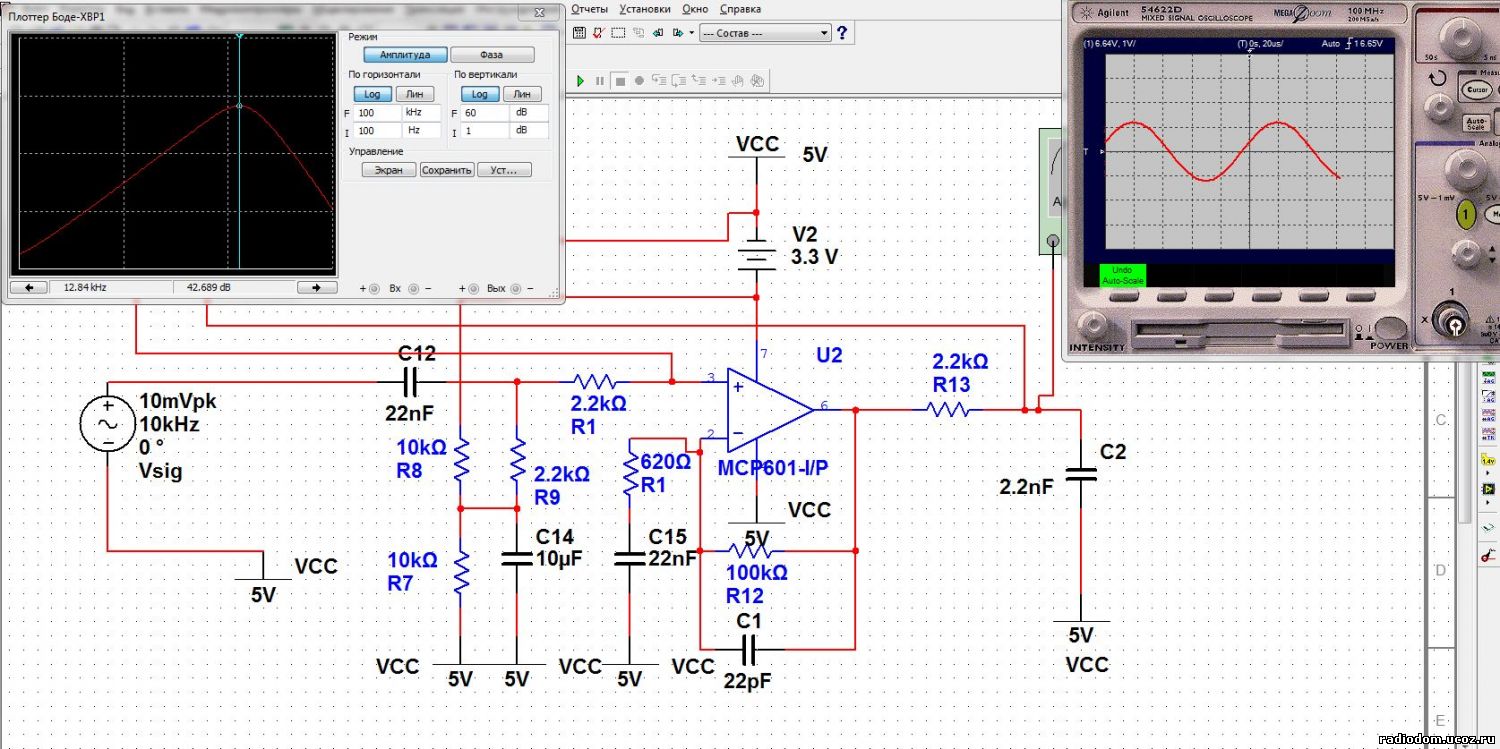

| Запустил симулятор.Насколько я понял, при номиналах как на оригинальной схеме, максимальное усиление получается на частоте около 13 Кгц.Усиление опера
немногим больше 100.
|
| |
| |
| Andrew | Дата: Понедельник, 09.05.2016, 21:11 | Сообщение # 4385 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7538
Статус: Offline
| Где-то так и есть. Вот и думайте на какую частоту делать прибор..
R9 можно увеличить до 3-5 ком.
|
| |
| |
| ilchenkoshostka1979 | Дата: Понедельник, 16.05.2016, 21:16 | Сообщение # 4386 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Приветствую.Подскажите пожалуйста правильно ли это:делителем R7,R8(стоит перемычка RX) напряжение в точке IN выставляется 1.6V,а на индикаторе прибора(А=0) 27мв.Даже изменяя сопротивления в больших пределах(ставил многооборотный подстроечник 20ком) на индикаторе 25-33мв и как вкопанное?Если пальцем дотрагиваться до платы в районе R10,R12,C15,C18 можно поймать положение с 0-12мв на экране.На счет чувствительности по воздуху меняя R10 в пределах 580ом-1ком разницы особой не заметил +-2см(датчик DD27см 5коп в районе 24-26см)это нормально?Плату и исправность деталей проверил несколько раз.Заранее спасибо.
|
| |
| |
| TCB | Дата: Понедельник, 16.05.2016, 21:55 | Сообщение # 4387 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1940
Статус: Offline
| Цитата ilchenkoshostka1979 (  ) правильно ли это:делителем R7,R8(стоит перемычка RX) напряжение в точке IN выставляется 1.6V,а на индикаторе прибора(А=0) 27мв
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| ооссрр | Дата: Вторник, 17.05.2016, 18:44 | Сообщение # 4388 |
|
Майор
Группа: Пользователи
Сообщений: 98
Статус: Offline
| Подскажите,пожалуйста,собрал плату крота V 6-02,все заработало,только не отображается верхняя часть нижней строки.Какая ножка контроллера отвечает за отображение верхней части нижней строки?
|
| |
| |
| TCB | Дата: Вторник, 17.05.2016, 19:15 | Сообщение # 4389 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1940
Статус: Offline
| Цитата ооссрр ( ) не отображается верхняя часть нижней строки.Какая ножка контроллера отвечает за отображение верхней части нижней строки?
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Andrew | Дата: Вторник, 17.05.2016, 21:09 | Сообщение # 4390 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7538
Статус: Offline
| Цитата ооссрр ( ) не отображается верхняя часть нижней строки |
| |
| |
| realm | Дата: Вторник, 17.05.2016, 22:09 | Сообщение # 4391 |
|
Полковник
Группа: Пользователи
Сообщений: 179
Статус: Offline
| Цитата ооссрр ( ) Какая ножка контроллера отвечает за отображение верхней части нижней строки?
Покрутите контрастность, может попустит, а иначе в мусорку.
Но! есть еще вариант если не лень возиться.
Между платой контроллера дисплея и самим дисплеем проложена резинка с кучей вертикальных металлизированных полосок. она может быть криво поставлена. Снизу дисплея загибы, если их разогнуть металлическая часть сжимающая плату управления и дисплей снимется и откроется доступ к ней.
|
| |
| |
| Sleepwalker | Дата: Вторник, 17.05.2016, 22:49 | Сообщение # 4392 |
 Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата Andrew ( ) Где-то так и есть. Вот и думайте на какую частоту делать прибор..R9 можно увеличить до 3-5 ком. |
| |
| |
| ozonclima | Дата: Вторник, 17.05.2016, 23:49 | Сообщение # 4393 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| Если не в ошибке , R9 C12 ето высокочастотной фильтр входа - около 3.5 килогерц при 22 нф и 2.2 ком . U/2 тоже выходит на D2 через R9 -ето виртуальной ноль операционника .
Сообщение отредактировал ozonclima - Среда, 18.05.2016, 06:57 |
| |
| |
| ооссрр | Дата: Среда, 18.05.2016, 06:15 | Сообщение # 4394 |
|
Майор
Группа: Пользователи
Сообщений: 98
Статус: Offline
| Спасибо за помощь.Сам оказался дурак,мешала одна из застежек внизу дисплея,оторвал  сейчас прижал бокорезами-заработал дисплей.
|
| |
| |
| de-si-gn | Дата: Среда, 18.05.2016, 07:39 | Сообщение # 4395 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| На новом МД внезапно на копе пропал звук, уже дома обнаружил причину - С30 чудесным образом превратился в сопротивление около 500 Ом. Заменил - звук восстановился, но появился сильный фон, частота фона разная, зависит от работы процессора (меняется в разных прошивках, в разных разделах меню, только в меню масок фона совсем нет  ). 25 ногу процессора отрезал от R23, процарапывал между дорожками и соседними ногами - сигнал на 25 ноге с фоном. Сгорел порт?
|
| |
| |
|
|
