USB Проограмматор.
TCBДата: Понедельник, 21.01.2019, 19:12 | Сообщение # 406
Генерал-полковник
Группа: Модераторы
Сообщений: 1031
Награды: 5
Репутация: 48
Статус: Offline
Ant, похоже что контроллер не считывается
Вы нажимали "Erase" - последняя картинка? После нажатия контроллер должен полностью стереться и после этого дается доступ к чтению/записи.
Фьюзы должны быть так:

И проверите лок биты.
Прикрепления: 6607534.png(52.4 Kb)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

AntДата: Понедельник, 21.01.2019, 19:44 | Сообщение # 407
Рядовой
Группа: Пользователи
Сообщений: 11
Награды: 0
Репутация: 0
Статус: Offline
лок биты на фото выше.
Пробовал "Erase",но не реагирует.
При подаче питания на хмегу,начинает быстро мигать светодиод и нажимая на стирание или фузы пишет что нет связи с программатором.

4ff5fd2Дата: Понедельник, 21.01.2019, 21:05 | Сообщение # 408
Полковник
Группа: Пользователи
Сообщений: 249
Награды: 12
Репутация: 18
Статус: Offline
Ant
советы с radiokot которыми я пользовался :

1. Обязательно нужно промыть плату, даже если она кажется чистой. (Плату
программатора и плату с ATXmega)
2. Проверить напряжение для питания (для ATXmega) оно не должно быть более 3,3 вольта.
3. Поставил резистор 100K между данными и общим (DATA - GND).
4. Провод соединяющий программатор и плату с контроллером должен быть коротким, а самое главное не в коем случае не скручен!!!
успехов  smile

TCBДата: Понедельник, 21.01.2019, 21:47 | Сообщение # 409
Генерал-полковник
Группа: Модераторы
Сообщений: 1031
Награды: 5
Репутация: 48
Статус: Offline
Ant, судя по скинам нет обмена данными с программатором. Обратите внимание на нижнее поле.
Должно быть так:

Возможно проблема с драйвером под W10. Я недавно боролся с подобной проблемой. На ноуте программатор работал, а не компе нет (на обоих W10).
Дня три рыл интернет пока не нашел решение для себя. Установил найденный драйвер и потом в ручную заменил им тот что поставила винда - перебором по ключевому слову "Jungo".
В диспетчере должно быть так:

Если у Вас не так, боритесь с драйвером.
Драйвер можете скачать: http://cloud.yuticom.com:5000/d/f/465574941994002497
Пробуйте...
Прикрепления: 5056798.png(40.4 Kb) · 4731650.png(19.5 Kb)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/


Сообщение отредактировал TCB - Понедельник, 21.01.2019, 22:49

AntДата: Вторник, 22.01.2019, 08:54 | Сообщение # 410
Рядовой
Группа: Пользователи
Сообщений: 11
Награды: 0
Репутация: 0
Статус: Offline
День добрый.
Переставил дрова и сменил порт юсб,сразу не хотело..
но удалось стереть,уже прогресс...потом удалось таки прошить фузы,до этого сколько не старался на двоих хмегах фузы никак...
уже поглядывал на ноут с семеркой...

TCB Вам Огромное спасибо за помощь

web-labsДата: Четверг, 31.01.2019, 18:35 | Сообщение # 411
Рядовой
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Статус: Offline

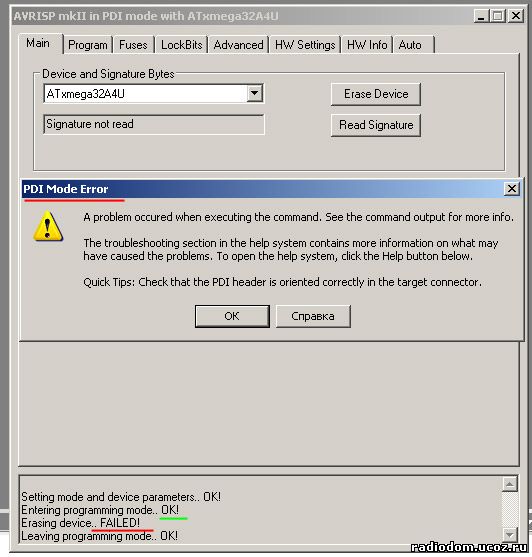

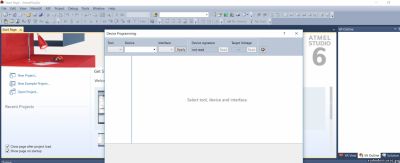

У меня вот такая беда при попытке взаимодействия с программируемым чипом:



Программатор нормально входит в режим программирования и выходит из него, но никаких операций с самим программируемым чипом сделать не может. Платы мыл, резистор data-gnd ставил. Драйвер работает нормально, обычные atmega читает-пишет нормально. Не сталкивался ли кто-нибудь с подобным?
Прикрепления: 5204311.jpg(53.1 Kb)

TCBДата: Пятница, 01.02.2019, 00:41 | Сообщение # 412
Генерал-полковник
Группа: Модераторы
Сообщений: 1031
Награды: 5
Репутация: 48
Статус: Offline
web-labs, мало информации. По какой схеме собран программатор, какая винда? Хорошо бы фото программатора и платы Крота.
Хотя, если этот программатор, нормально работает с другими контроллерами, то надо разбираться с цепями интерфейса PDI.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

web-labsДата: Пятница, 01.02.2019, 09:54 | Сообщение # 413
Рядовой
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Статус: Offline
Разобрался, была ошибка в схеме программатора, неправильно буфферизирована линия data.

sergeydrobДата: Вторник, 28.05.2019, 13:33 | Сообщение # 414
Рядовой
Группа: Пользователи
Сообщений: 5
Награды: 0
Репутация: 0
Статус: Offline
Цитата TCB ()
1 - студия проверяет версию прошивки программатора и если она ее не устраивает, то отказывается работать. На сайте имеется в наличии прошивки с которыми работают студии до версии 6.2. (Здесь http://www.radiodom.org/forum/7-23-8569-16-1410046296 ) Более старшие версии студии с этой прошивкой не работают. Возможно есть какое то решение этой проблемы, но я его не знаю - оно мне и не нужно.2 - в Win10 проблема с драйверами... Как я ее решил написал здесь http://www.radiodom.org/forum/7-23-25436-16-1520113792. В архиве "avrjungousb.zip" лежит файл "AtmelUSB.exe". Запускаете его и он сам сделает все что нужно. По окончании его работы у меня на Win10 все заработало.

Все необходимое собрал и выложил здесь: https://u.to/TU3DEQ


Уважаемый TCB, можете обновить свой архив? Увы, уже не работает не сама ссылка на архив, ни даже ссылки на форум... (UPD: Первая ссылка работает, вторая нет)


Сообщение отредактировал sergeydrob - Вторник, 28.05.2019, 13:36

TCBДата: Вторник, 28.05.2019, 19:46 | Сообщение # 415
Генерал-полковник
Группа: Модераторы
Сообщений: 1031
Награды: 5
Репутация: 48
Статус: Offline
Цитата sergeydrob ()
можете обновить свой архив?

Судя по всему у Вас проблема с драйверами под Win10. Должен Вас расстроить - после каждого обновления винды приходится по новой воевать с драйвером. Вот ссылки на драйвера с которыми мне удавалось запустить студию:
http://cloud.yuticom.com:5000/d/f/465276505887350965
http://cloud.yuticom.com:5000/d/f/465574933823498301
пробуйте.
Радикальное решение - это переходить на 7-ю студию, там используют другие драйвера. Но при этом надо менять и прошивку в программаторе...


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

nonametdyДата: Вторник, 28.05.2019, 21:36 | Сообщение # 416
Подполковник
Группа: Пользователи
Сообщений: 105
Награды: 2
Репутация: 1
Статус: Offline
Цитата sergeydrob ()
Цитата TCB () 1 - студия проверяет версию прошивки программатора и если она ее не устраивает, то отказывается работать.

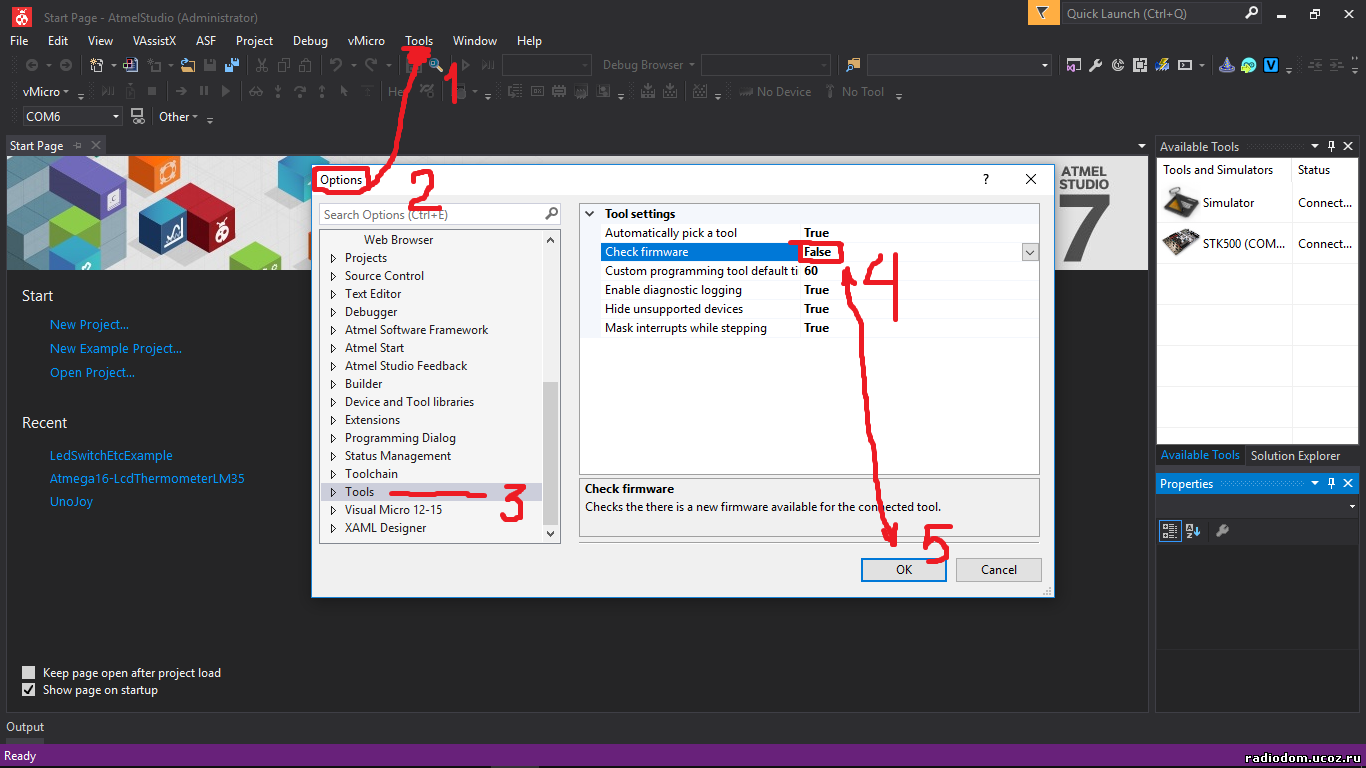

Accept old Firmware in programmer:  Check Firmware -> False...

Прикрепления: 1147814.png(159.4 Kb)

sergeydrobДата: Вторник, 28.05.2019, 22:30 | Сообщение # 417
Рядовой
Группа: Пользователи
Сообщений: 5
Награды: 0
Репутация: 0
Статус: Offline
Цитата TCB ()
Судя по всему у Вас проблема с драйверами под Win10. Должен Вас расстроить - после каждого обновления винды приходится по новой воевать с драйвером. Вот ссылки на драйвера с которыми мне удавалось запустить студию:http://cloud.yuticom.com:5000/d/f/465276505887350965
http://cloud.yuticom.com:5000/d/f/465574933823498301
пробуйте.
Радикальное решение - это переходить на 7-ю студию, там используют другие драйвера. Но при этом надо менять и прошивку в программаторе...


Огромное спасибо! Да, почему то не ставились дрова под Win10x64. Попробую предложенное, но упорствовать не буду, есть ассортимент компов, включая старый добрый Win7 (на нём уже проверил, всё ставится прямо из AVR Studio 4.19)

dtizavДата: Пятница, 07.06.2019, 10:12 | Сообщение # 418
Рядовой
Группа: Пользователи
Сообщений: 9
Награды: 0
Репутация: 0
Статус: Offline
Доброго времени суток! Решил собрать крота, но возник вопрос по программированию... по схеме контроллер программирует на плате?  В вашем программаторе используется 4 провода CLK, DATA, GND, VCC У меня есть заводской программатор AVRISP, в нем нет таких портов, только стандартные MOSI MISO SCK CLK RESET GND VCC! Собственно вопрос...
1: Можно ли его запрограммировать таким программатором не впаивая в плату?
2: можно ли использовать USB-TTL для программирования?
или же придется паять программатор как у вас

TCBДата: Пятница, 07.06.2019, 10:44 | Сообщение # 419
Генерал-полковник
Группа: Модераторы
Сообщений: 1031
Награды: 5
Репутация: 48
Статус: Offline
Цитата dtizav ()
В вашем программаторе используется 4 провода CLK, DATA, GND, VCC У меня есть заводской программатор AVRISP, в нем нет таких портов, только стандартные MOSI MISO SCK CLK RESET GND VCC! Собственно вопрос...1: Можно ли его запрограммировать таким программатором не впаивая в плату?

Если бы это можно было сделать, то ни кто не морочил бы голову со специальным программатором...

Цитата dtizav ()
2: можно ли использовать USB-TTL для программирования?

Вроде проскакивала информация что переделывают, но я не вникал за ненадобностью - программатор уже был сделан...


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

dtizavДата: Пятница, 07.06.2019, 12:00 | Сообщение # 420
Рядовой
Группа: Пользователи
Сообщений: 9
Награды: 0
Репутация: 0
Статус: Offline
Цитата TCB ()
Если бы это можно было сделать, то ни кто не морочил бы голову со специальным программатором...

Разве нет возможности программировать вне платы по аналогии а атмегой8-32? То есть с начало запрограммировать стандартным методом используя выводы  MOSI MISO SCK CLK RESET GND VCC а потом уже впаивать в плату?
