Самодельные катушки ІВ металодетекторов. - Страница 147 - Форум
[ Новые сообщения · Участники · Правила форума · Поиск · RSS ]

Форум » Приборы для поиска » MD "КPОТ2-ХМ" » Самодельные катушки ІВ металодетекторов. (О секретах изготовления качественных катушек к приборам...)
Самодельные катушки ІВ металодетекторов.
4ff5fd2Дата: Суббота, 06.04.2019, 22:45 | Сообщение # 2191
Полковник
Группа: Пользователи
Сообщений: 230
Награды: 9
Репутация: 17
Статус: Offline
Цитата IronFenyx ()
И вообще частота задается параметрами RL катушки


эта частота должна быть в диапазоне который поддерживает прошивка .
Например у меня KPOT_RAITING10 , у него , насколько помню , 8-20 кгц. У других прошивок может отличаться.

Цитата IronFenyx ()
В омеге же три катушки.

Неправильный ответ  smile  в гугле поиск по "Датчики Omega для детекторов"

Обычно использую данные катушек для DD и омеги приблизительно одинаковые, тут на ветке присутствуют для DD. Сведение DD и омеги простое.
Для начала я делал DD на одну частоту около 12-13кгц . потом если потребуется - можно добавить конденсаторы для других частот. Это творческий процесс  smile
Успехов!

IronFenyxДата: Воскресенье, 07.04.2019, 21:21 | Сообщение # 2192
Лейтенант
Группа: Пользователи
Сообщений: 50
Награды: 0
Репутация: -2
Статус: Offline
Цитата 4ff5fd2 ()
Неправильный ответ


А, щас посмотрел - то про что я говорил называется супер-D. Это когда просматривал раньше по обычной DD почему-то под картинками супер-D  подписи были "омега" - поэтому неправильно запомнил.

fedya_valkiДата: Понедельник, 08.04.2019, 09:16 | Сообщение # 2193
Генералиссимус
Группа: Пользователи
Сообщений: 1833
Награды: 5
Репутация: 15
Статус: Offline
Цитата IronFenyx ()
подписи были "омега"

Омегу нереально спутать ни с какой другой катушкой из-за её характерной формы передающей обмотки в форме греческой буквы соответствующего названия smile

--Zenit--Дата: Суббота, 13.04.2019, 10:19 | Сообщение # 2194
Подполковник
Группа: Пользователи
Сообщений: 109
Награды: 1
Репутация: 3
Статус: Offline
IronFenyx, это вам для размышления. Есть владелец Смарт Крота Монгол с датчиком 32см на 30 см и этот датчик у него прекрасно работает. Мой же датчик 25 см работает плохо и не только на Кроте.

Сделал примерное сравнение моего датчика и датчика Монгола

Датчик Монгола
Частота 10.5 кгц
Диаметр обмоток-265 мм
Передающая
43 витка -0.48мм,индуктивность 1148.76 мгн,добротность-5.3
Приемная
165 витк-0.16мм,индуктивность-20500 мкг,добротность-8.3
-----------
Мой датчик
Частота 11.8 кГц
Диаметр обмоток-207 мм
передающая
38 витк-0.45,индуктивность-841 мгн,добротность-4.5
приемная
156 витк-0.2,индуктивность-13800 мкг, добротность-14.4

Вывод:высокая добротность приемной обмотки для Крота зло.
Мой датчик сделан со стандарным соотношением добротностей Тх и Рх как 1 к 3.
Для безрезонанса видать это правило не работает.

Вот что рекомендуют сборщики Фортуны ПРО2 по обмоткам.Входные каскады на Кроте и Фортуне практически идентичны.
1. Не мотать обмотку ТХ проводом толще чем 0.4 мм.( 0.45 уже нет смысла, будет менее стабильным и тяжелее).
2. Не мотать обмотку RX проводом толще чем 0.18 мм.
TX - 45...60 витков проводом 0.4, RX- 170...220 витков проводом 0.16...0.18

На истину в последней инстанции не претендую,но задуматься стоит.

IronFenyxДата: Суббота, 13.04.2019, 19:20 | Сообщение # 2195
Лейтенант
Группа: Пользователи
Сообщений: 50
Награды: 0
Репутация: -2
Статус: Offline
--Zenit--, спасибо за инфу.. задумался... Провод на Тх купил 0,5 - выходит ошибся? Для Рх купил о,22, но есть и более тонкий - на катушке маркером написано 0,2, но это по изоляции - я проверял. Наверное как раз от 0,15 до 0,18. А что мешает понизить добротность включив последовательно резистор? Попробовать разные величины. Как раз сегодня купил корпуса катушек и штангу.

Цитата --Zenit-- ()
Вывод:высокая добротность приемной обмотки для Крота зло.


Т.е. ваша катушка работает существенно хуже Монголовской?


Сообщение отредактировал IronFenyx - Суббота, 13.04.2019, 19:21

fedya_valkiДата: Суббота, 13.04.2019, 20:38 | Сообщение # 2196
Генералиссимус
Группа: Пользователи
Сообщений: 1833
Награды: 5
Репутация: 15
Статус: Offline
Цитата IronFenyx ()
Провод на Тх купил 0,5 - выходит ошибся?

Да нормально всё!
Цитата IronFenyx ()
А что мешает понизить добротность включив последовательно резистор?

Эта тема разжована на МД4Ю по Квазару, там рекомендуют добротность Тх 5-7 относительно его питания в 5В и раскачки полумостом. В Кроте раскачка синусом, чем выше добротность - тем бОльший ток можно закачать в датчик. И уменьшить его из меню. И чем бОльшая добротность контура - тем меньше он подвержен внешним воздействиям, это аксиома из учебников по ТОЭ и прочих. И чем бОльшая добротность - тем Вы выше сможете ток закачать в Тх, а он иногда нужен на песке и лёгких грунтах.
Цитата IronFenyx ()
Т.е. ваша катушка работает существенно хуже Монголовской?

С безрезонансным входным контуром добротность Rx вообще теряет смысл..... Просто моток провода и усё... В Маске мотают аж 0,25 и никого тА добротность не тревожит.

--Zenit--Дата: Воскресенье, 14.04.2019, 08:02 | Сообщение # 2197
Подполковник
Группа: Пользователи
Сообщений: 109
Награды: 1
Репутация: 3
Статус: Offline
Цитата IronFenyx ()
Т.е. ваша катушка работает существенно хуже Монголовской?


Хуже,если даже учесть меньший диаметр датчика и сделать поправку.
Пробовал этот датчик  и на другом МД (не Кроте) результат тот же.На другом МД она показывает неплохие результаты по воздуху ,если только разогнать ток в Тх.
В чем причина не знаю поэтому и сделал сравнение по параметрам.

Добавлено (14.04.2019, 08:06)
---------------------------------------------
Цитата IronFenyx ()
Провод на Тх купил 0,5 - выходит ошибся?


Не думаю.У Монгола Тх 0.48 намотана. У Крота напряжение питания маленькое поэтому как мне кажется  Тх нужно более толстым проводом мотать.
У меня ток в Тх на Кроте 110 мА максимум. Надо попробовать RB6 до 1 Ома уменьшить.

Добавлено (14.04.2019, 08:07)
---------------------------------------------
Цитата IronFenyx ()
А что мешает понизить добротность включив последовательно резистор?


Полключал последовательно резистор 8 Ом. Толку никакого.


Сообщение отредактировал --Zenit-- - Воскресенье, 14.04.2019, 08:11

IronFenyxДата: Воскресенье, 14.04.2019, 08:23 | Сообщение # 2198
Лейтенант
Группа: Пользователи
Сообщений: 50
Награды: 0
Репутация: -2
Статус: Offline
fedya_valki, Спасибо, понятно что я все правильно делаю.

Цитата --Zenit-- ()
Полключал последовательно резистор 8 Ом. Толку никакого.


Значит дело не в добротности.

--Zenit--Дата: Воскресенье, 14.04.2019, 09:48 | Сообщение # 2199
Подполковник
Группа: Пользователи
Сообщений: 109
Награды: 1
Репутация: 3
Статус: Offline
Цитата --Zenit-- ()
У меня ток в Тх на Кроте 110 мА максимум. Надо попробовать RB6 до 1 Ома уменьшить.


Ставил и перемычку и резюк 1 Ом. С перемычкой ток вырос до 130 мА,но регулировка жесть-106 мА,а потом сразу 70 мА и ничего с этим не сделаешь. С резюком 1 Ом примерно тоже самое.
Прошивку надо править.


Сообщение отредактировал --Zenit-- - Воскресенье, 14.04.2019, 09:49

AndrewДата: Воскресенье, 14.04.2019, 18:19 | Сообщение # 2200
Генералиссимус
Группа: Администраторы
Сообщений: 5684
Награды: 6
Репутация: 69
Статус: Offline
Цитата --Zenit-- ()
С перемычкой ток вырос до 130 мА,но регулировка жесть-106 мА,а потом сразу 70 мА и ничего с этим не сделаешь. С резюком 1 Ом примерно тоже самое.Прошивку надо править.


Увеличте резистор RB2 d 2 раза, будет более плавно, а вообще я не понимаю в чем у вас проблема?

AndrewДата: Воскресенье, 14.04.2019, 18:28 | Сообщение # 2201
Генералиссимус
Группа: Администраторы
Сообщений: 5684
Награды: 6
Репутация: 69
Статус: Offline
Цитата IronFenyx ()
А что мешает понизить добротность включив последовательно резистор?


О добротности есть смысл говорить когда есть резонанс. У нас нет в приемной...
Еще раз напомню нет не какого "золотого сечения" в витках и сечениях. Дайте правильного поля в ТХ и дайте правильного усиления в РХ!  Все...

IronFenyxДата: Понедельник, 15.04.2019, 21:44 | Сообщение # 2202
Лейтенант
Группа: Пользователи
Сообщений: 50
Награды: 0
Репутация: -2
Статус: Offline
Цитата Andrew ()
О добротности есть смысл говорить когда есть резонанс. У нас нет в приемной...


Но в передающей-то есть? Вон fedya_valki пишет что добротность Тх - гут, со ссылкой на фундаментальные дисциплины.. Я конешн не настаиваю, просто разбираюсь по немногу..
Цитата Andrew ()
Дайте правильного поля в ТХ и дайте правильного усиления в РХ! Все...

Правильного поля это сколько? Тогда я смогу прикинуть., а пока я находил только рассуждения по катушкам, но не по нужному полю.

януковичДата: Понедельник, 15.04.2019, 21:56 | Сообщение # 2203
Генералиссимус
Группа: Модераторы
Сообщений: 3753
Награды: 16
Репутация: 60
Статус: Offline
Цитата IronFenyx ()
Правильного поля это сколько?


Здесь есть негласная аксиома... Большие датчики мотают толстым проводом, а меньшие, тонким. Относительно...

AndrewДата: Вторник, 16.04.2019, 08:52 | Сообщение # 2204
Генералиссимус
Группа: Администраторы
Сообщений: 5684
Награды: 6
Репутация: 69
Статус: Offline
Цитата IronFenyx ()
Правильного поля это сколько?

4-5 А*Витков

IronFenyxДата: Среда, 17.04.2019, 10:49 | Сообщение # 2205
Лейтенант
Группа: Пользователи
Сообщений: 50
Награды: 0
Репутация: -2
Статус: Offline
Andrew, понятно. Выходит если намотаю я 45 витков, подключу крот и в настройках у меня окажется, допустим 130мА, мне нужно будет ток убавить, чтобы в итоге получились целевые цифры. Хуже если и витков мало и при подключении блока максимальный ток окажется маловат (допустим слишком тонкий провод). Вот уже какая-то опора для анализа ситуации появилась. Индуктивность какая-то конкретная нужна или только в сочетании с кондерами (чтобы нужная резонансная образовалась)?

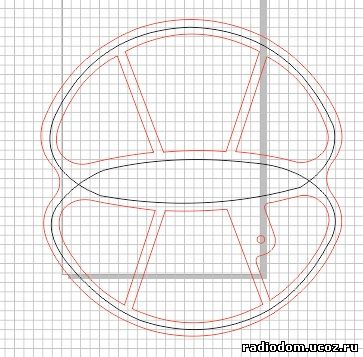

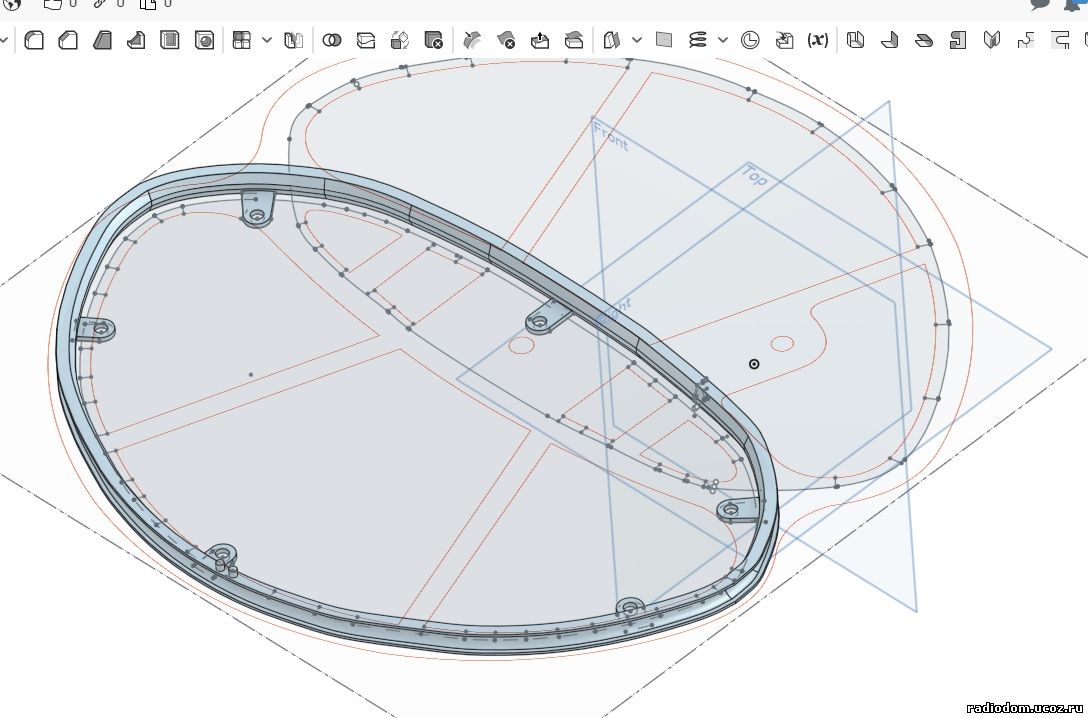

Как раз вчера разметил шаблон для намотки катушек. Сегодня-завтра гвоздики буду вставлять и начну мотать. Так что вОвремя.
Скажите, а что за разъем все используют на катушку? 5 штырьковый. У него какая маркировка, чтоб знать что в магазине спрашивать?


Сообщение отредактировал IronFenyx - Среда, 17.04.2019, 11:05
